小型台式压花加工设备结构设计

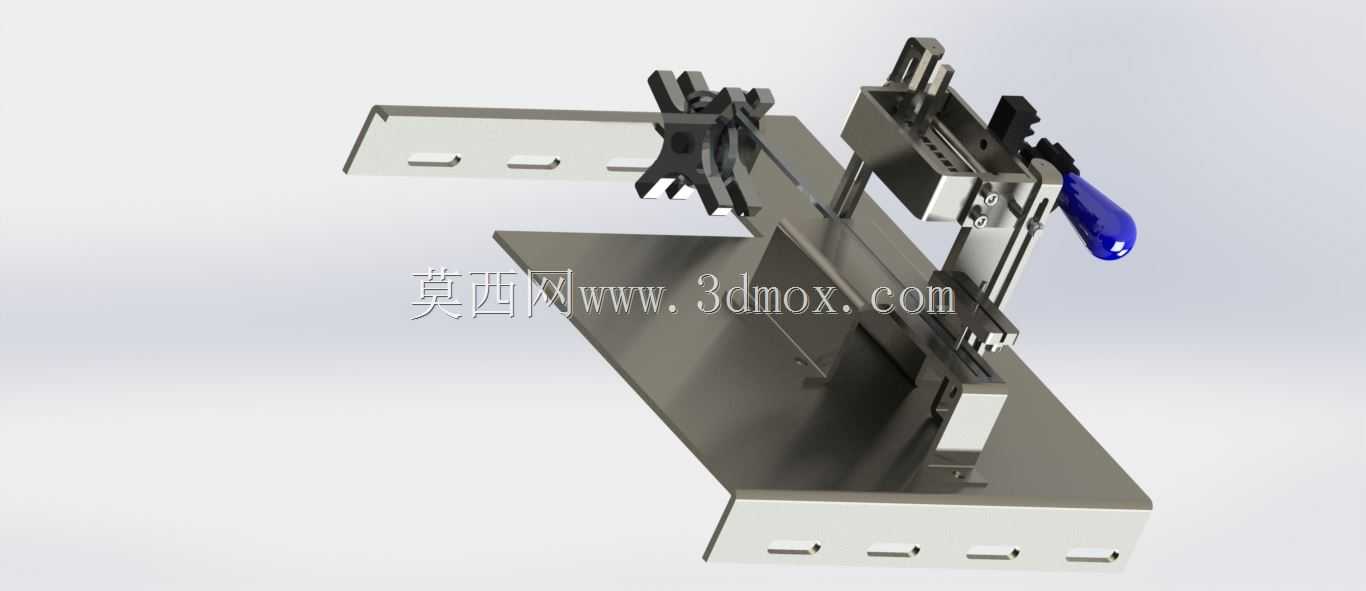

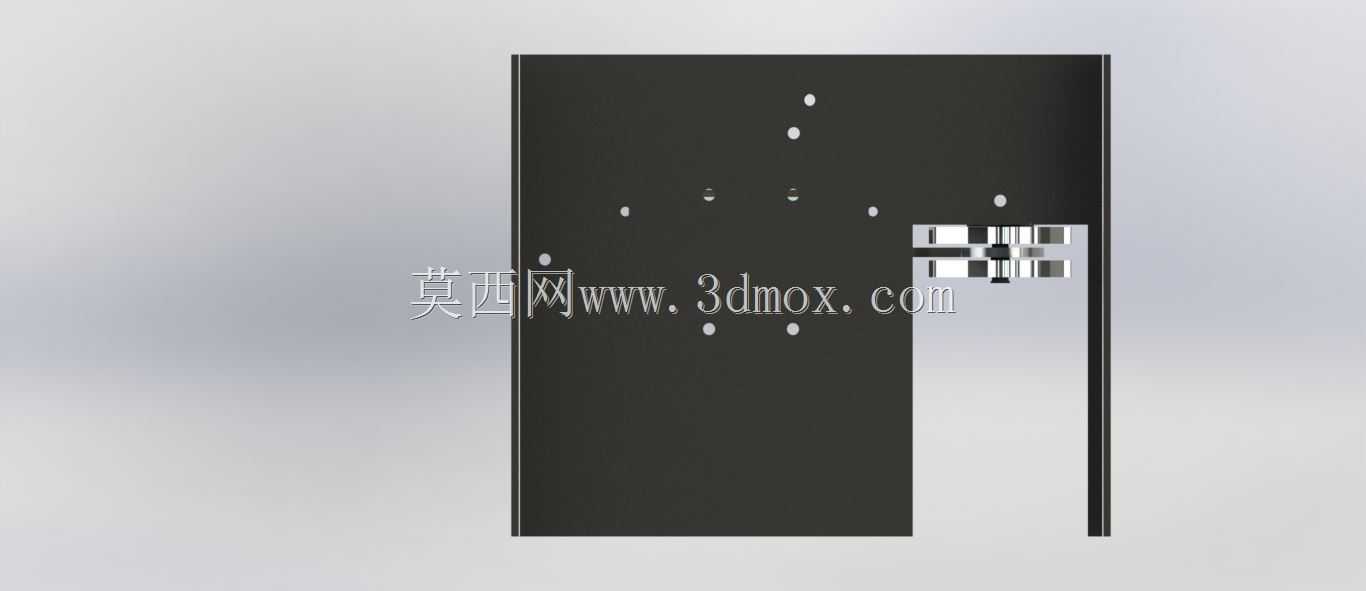

　　这款压花设备的结构设计，最初是面向小尺寸平面工件的表面压纹加工场景做的适配，常见应用在小型五金饰件、薄金属片材、皮革裁片的表面纹理压制作业中，区别于大型龙门式压花设备的大吨位、宽幅面设计，这款设备的整体框架采用悬臂式开放结构，作业时工件取放不需要穿过设备内部的封闭腔体，针对小批量多批次的零散加工场景，操作动线更短，换型调整的操作空间更充裕。

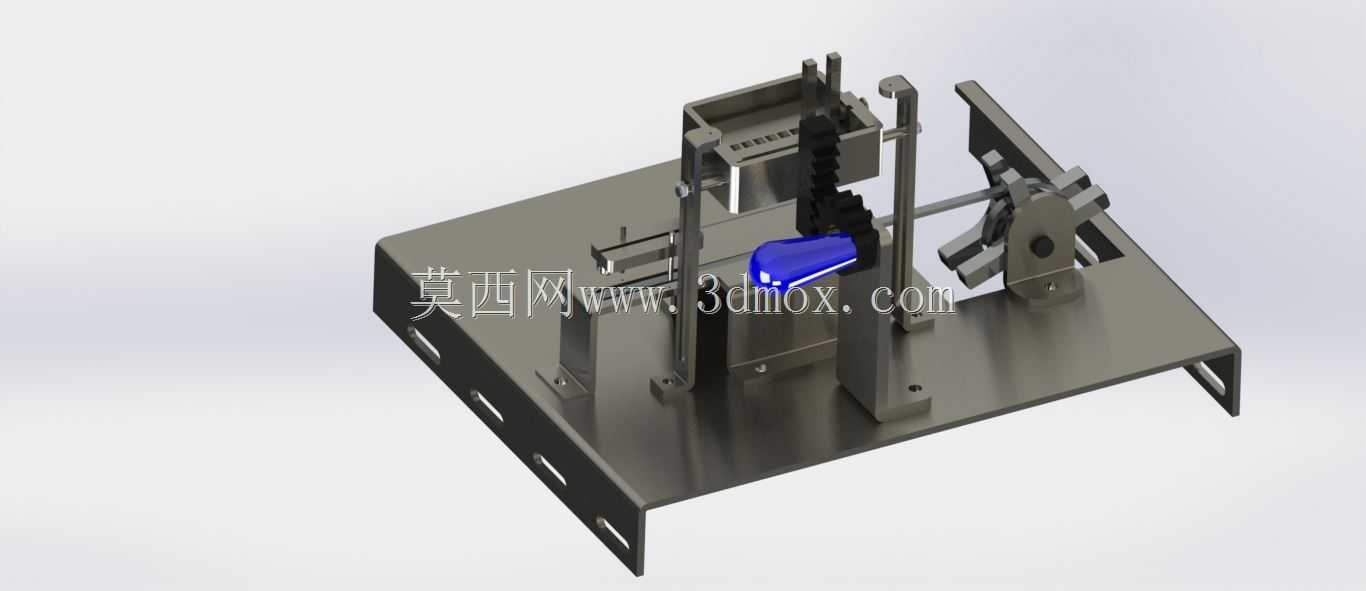

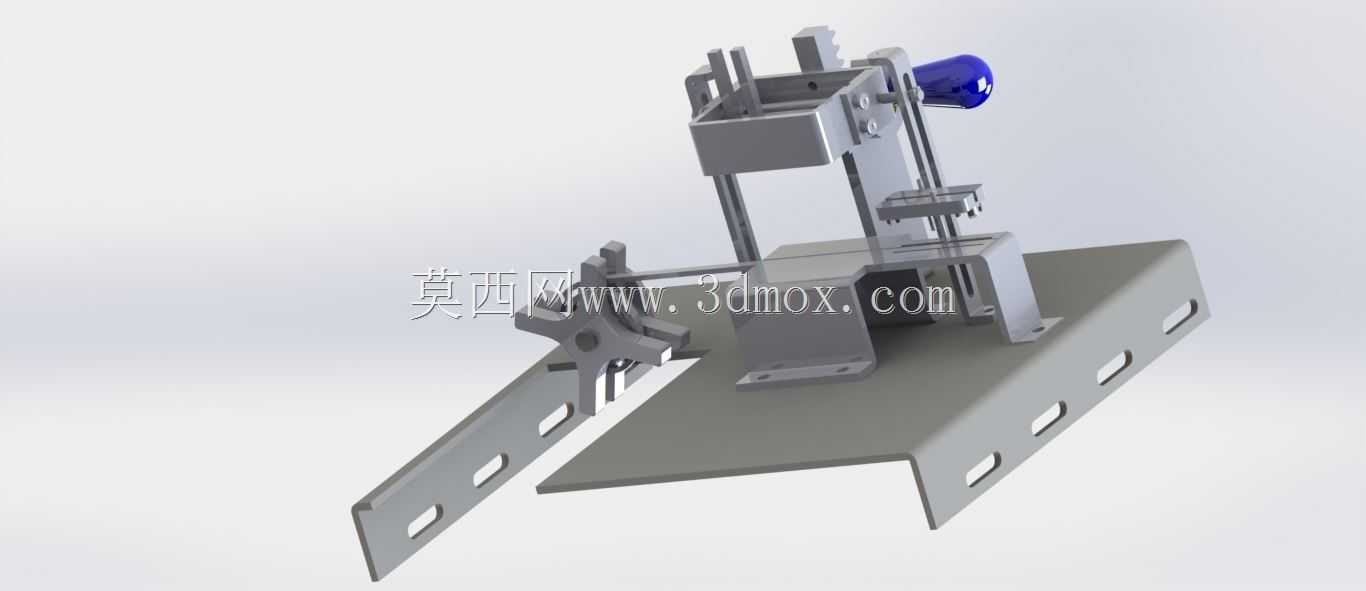

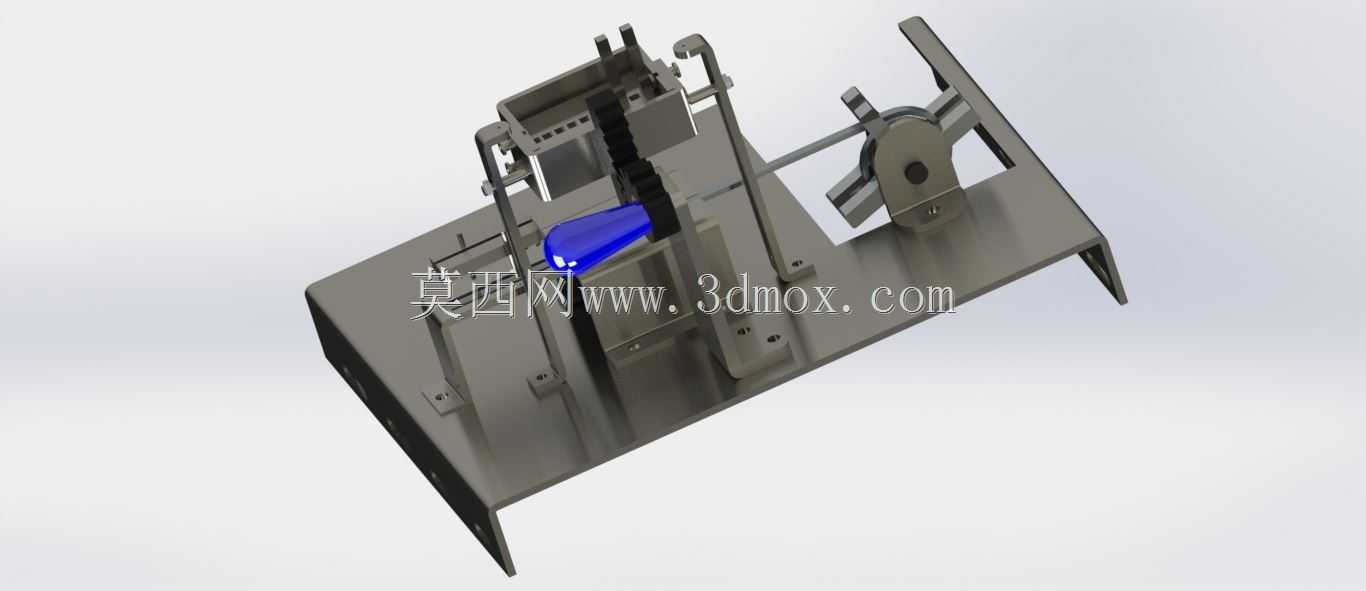

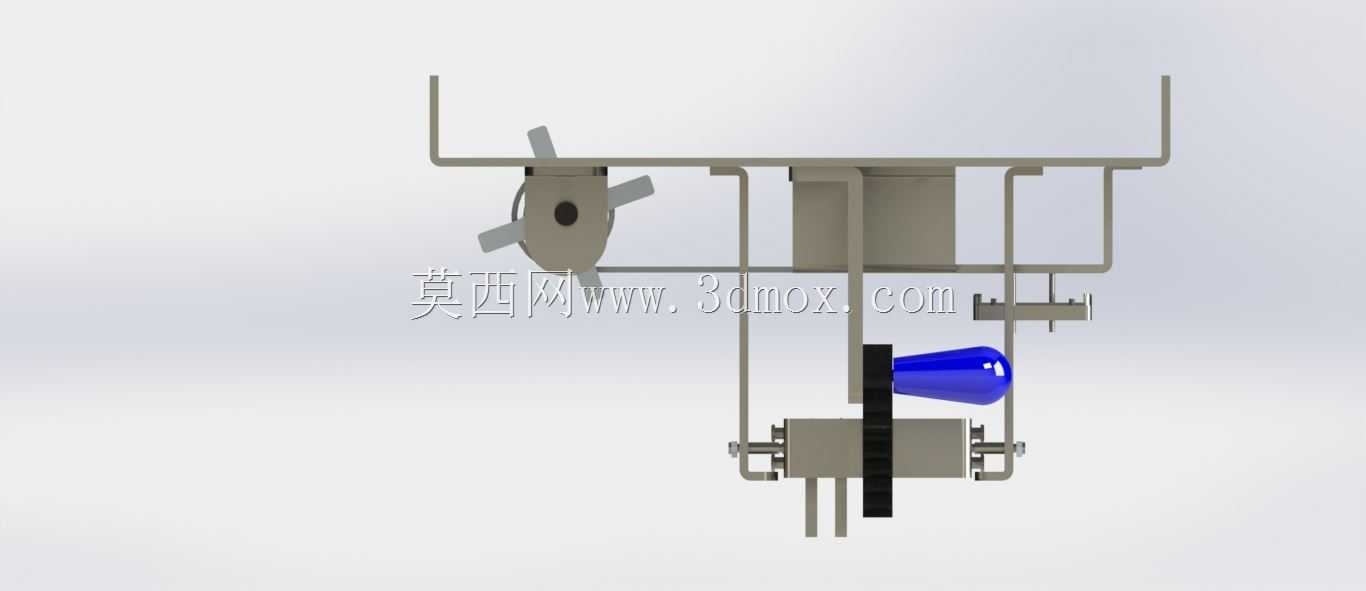

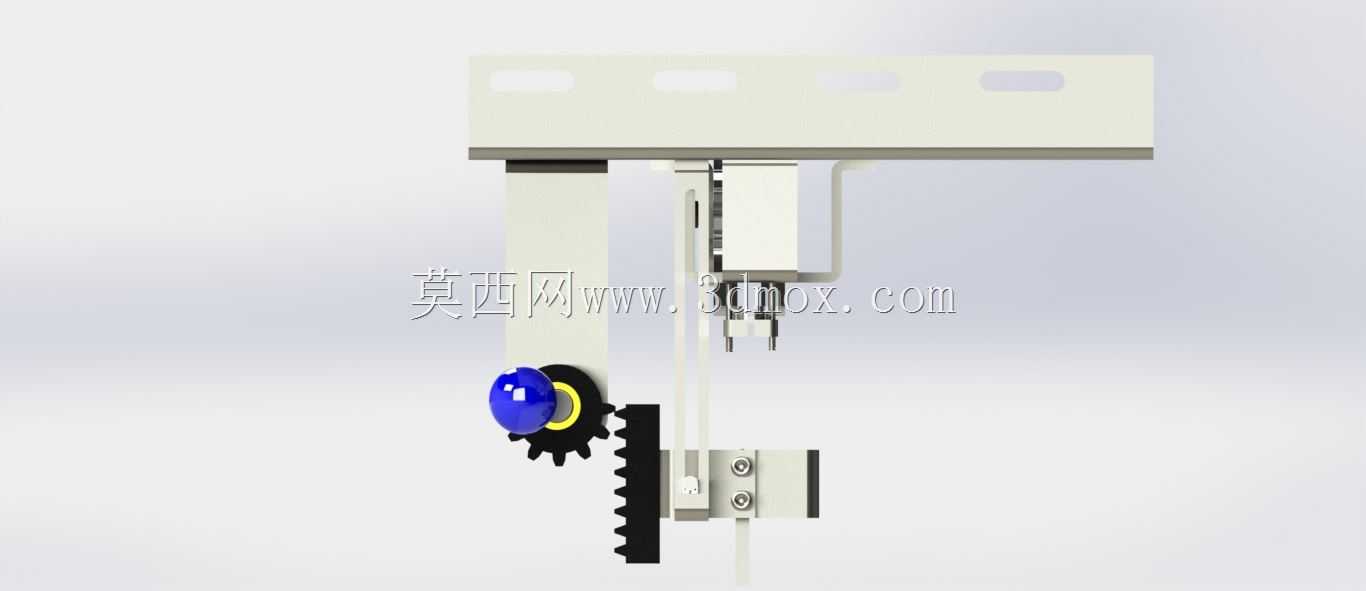

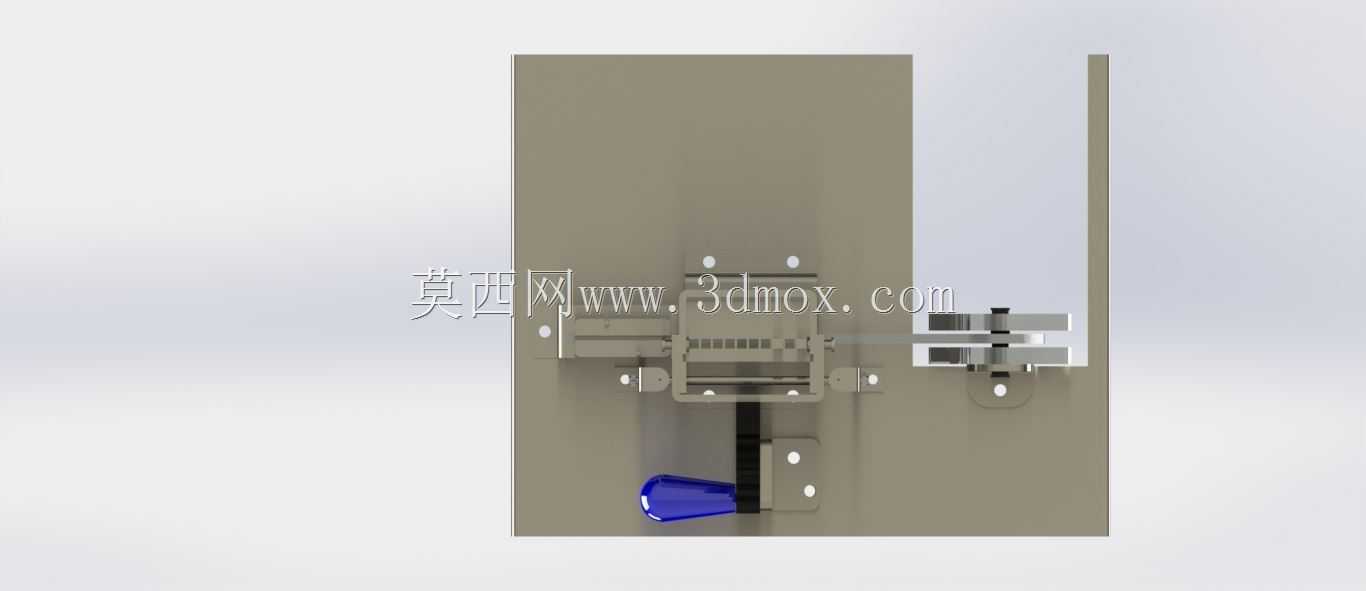

　　从传动结构的设计逻辑来看，设备采用了齿轮齿条配合凸轮联动的传动方案，动力输入侧的手轮结构可以适配手动驱动或者外接小型伺服电机的安装需求，手轮轴端预留了标准的键槽与轴端挡圈安装位，不需要额外做转接件加工就能完成动力源的替换。凸轮轮廓曲线是按照压花作业的行程特性做的拟合，下压行程段采用等速运动曲线，保证压头接触工件时的进给速度平稳，不会因为速度突变造成工件表面压痕深浅不均，保压段设置了15度的凸轮休止角，能够保证压花纹理在工件表面的成型压力维持时间足够，避免压纹残缺、边缘模糊的问题，回程段采用急回特性曲线，能够缩短空行程的时间占比，提升单工位的作业效率。

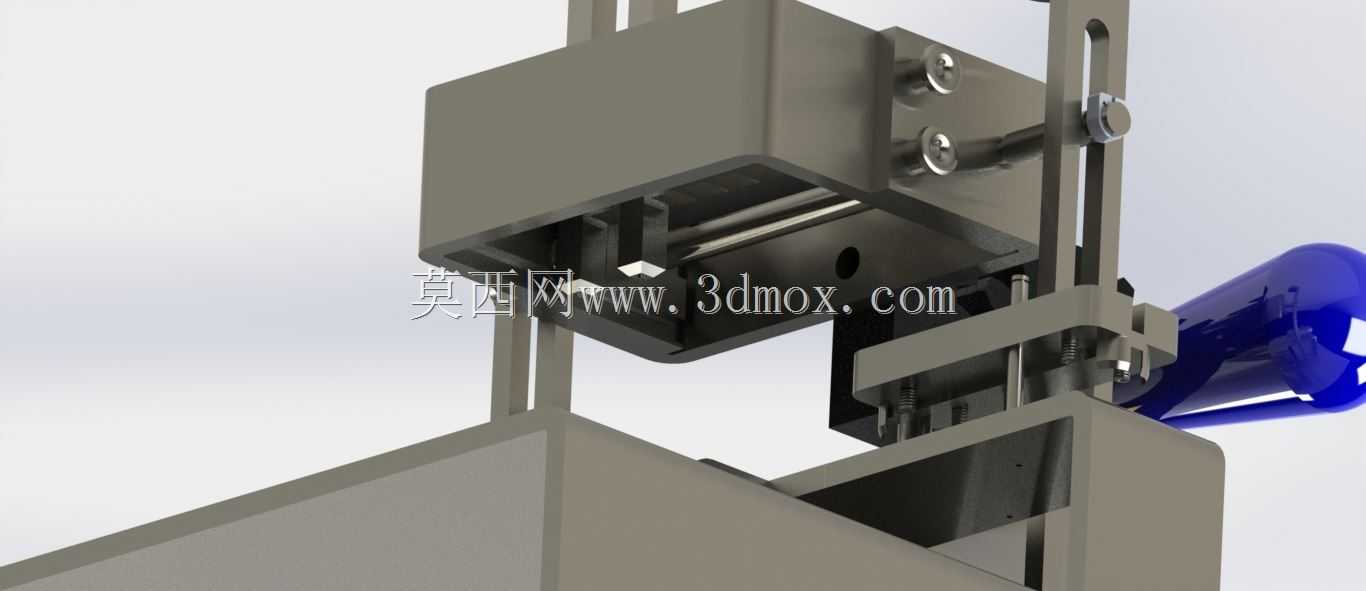

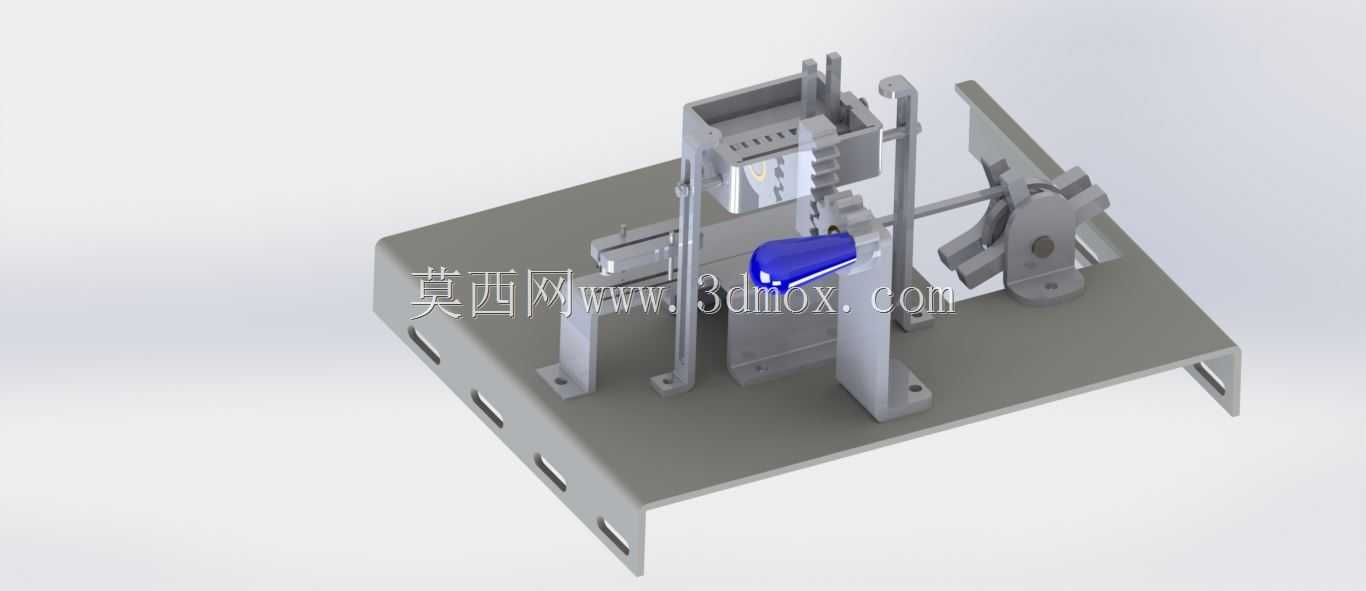

　　压头组件的安装位置设置了可调节的锁紧结构，压花模具的安装座采用标准的T型槽设计，不同纹理的压花模具只需要匹配对应的安装底板，就可以快速完成换型，不需要重新调整整个传动链路的同轴度。设备的下部机架预留了工件定位台的安装空间，定位台可以根据加工工件的外形尺寸调整前后、左右的位置，定位台表面设置了密集的螺纹安装孔，能够适配不同外形的定位夹具安装，针对异形工件的压花作业，不需要额外制作复杂的转接工装，直接在台面上固定定制的定位块就可以完成作业准备。

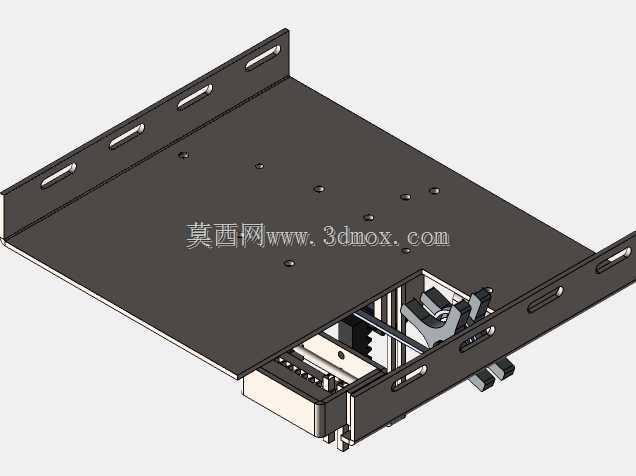

　　从安装边界的尺寸来看，设备整体的横向安装宽度控制在400mm以内，纵向深度不超过350mm，整体高度在450mm左右，不需要做专门的设备基础固定，直接放置在常规的工业工作台面上就可以开展作业，设备底部预留了四个减震垫的安装螺孔，作业时可以通过减震垫吸收传动过程中的振动，避免压花位置出现偏移。传动链路中的所有转动副都设置了自润滑轴承套，长期作业不需要频繁加注润滑脂，维护的工作量更低，齿轮齿条的啮合位置设置了可调节的间隙调整结构，长期使用出现磨损后，可以通过调整齿条的安装位置补偿啮合间隙，避免传动回程差影响压花位置的精度。

　　设备的上部框架采用折弯钢板焊接成型，焊接后做了整体的去应力退火处理，长期承受下压载荷不会出现框架变形的问题，框架的两侧设置了可拆卸的防护盖板，日常维护时只需要拆开盖板就可以接触到内部的传动组件，不需要完全拆解设备主体。压头的导向结构采用双导柱平行导向，导柱表面做了淬火处理，硬度达到HRC55以上，长期往复运动不会出现导向面磨损造成的压头偏斜，保证压花过程中压力垂直作用在工件表面，压纹深度均匀一致。

　　在实际的产线适配场景中，这款设备既可以作为独立的手工工位设备使用，也可以通过侧面的动力输入轴接驳到自动化产线的传动链路中，配合自动上下料机构完成连续化的压花作业，设备的动力输入端的传动比经过核算，手动驱动时只需要施加50N左右的手轮切向力，就可以在压头端输出足够的压花压力，针对薄铝片、铜片、2mm厚度以下的皮革、硬纸板等材质，都可以压出清晰完整的表面纹理。设备的整体结构没有采用复杂的专用零部件，所有的紧固件、传动件都采用标准件，备件采购替换的成本更低，适合小型加工车间、五金打样工作室、皮具加工坊这类场景的使用需求，不需要专门的设备操作人员做复杂的培训，对照结构说明就可以完成设备的操作、换型与日常维护。
