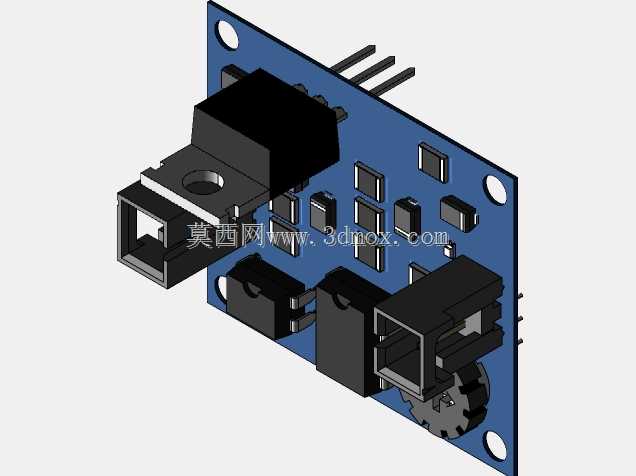

索帕克太阳能控制器PCB控制模块结构

该PCB控制模块面向小型离网光伏供电场景设计，主要适配户用小型太阳能供电系统、户外便携光伏储能装置、低功耗离网监测设备的供电管控环节，核心作用是协调光伏板输入、储能电池充放与负载端供电的逻辑匹配，避免电池过充过放，同时对输入输出回路做基础的过流、反接防护，保障整套小型光伏供电回路的运行稳定性。从结构设计层面看，整块板件采用FR-4基材作为载板，板体边缘预留三个等径圆形安装孔，孔位做了金属化包边处理，安装时可通过M3规格螺丝直接固定在设备壳体的预设安装柱上，安装孔的位置排布避开了板上所有高器件的投影区域，锁付螺丝时不会与板上元件产生干涉，板体整体厚度控制在1.6mm，适配常规低压电子设备的内部安装间隙要求。板上接口布局做了分区规划，大电流输入输出接口集中布置在板体的同侧边缘，分别对应光伏板接入、储能电池接入与负载输出端，接口选用带锁扣的卧式接插件，插接线束后可通过锁扣结构避免户外场景下受震动导致的线束松脱，接插件的引脚焊盘做了加大覆铜处理，可承载持续5A以内的电流通过，满足小型光伏系统的电流传输需求。板上的功率器件全部贴靠板边布置，其中稳压、整流类带发热属性的元件，背面预留了开窗散热区域，安装时可根据实际负载功率选配小型散热片贴装，无需额外改动板体结构即可提升持续带载能力。信号类元件集中布置在板体中部区域，与大电流回路保持了足够的爬电距离，避免大电流通断时的电磁干扰影响采样信号的准确性，板上的电位器元件布置在板边易操作位置，调试时无需拆解整套设备即可通过旋钮调整充放电压的阈值参数，适配不同规格储能电池的参数匹配需求。建模过程中完整还原了板上所有元件的实际外形尺寸与安装位置，接插件的插拔空间、元件之间的安全间隙都按照实际生产装配要求做了校验，可直接用于小型光伏供电设备的结构干涉检查、安装空间匹配校核，也可作为同类控制模块布局设计的参考样件，帮助结构设计人员提前评估PCB模块在整套设备内部的装配可行性，减少打样阶段的结构适配问题。
