BI-Tech91AR10KLF单圈电位计结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250035
  • BI-Tech91AR10KLF单圈电位计结构设计

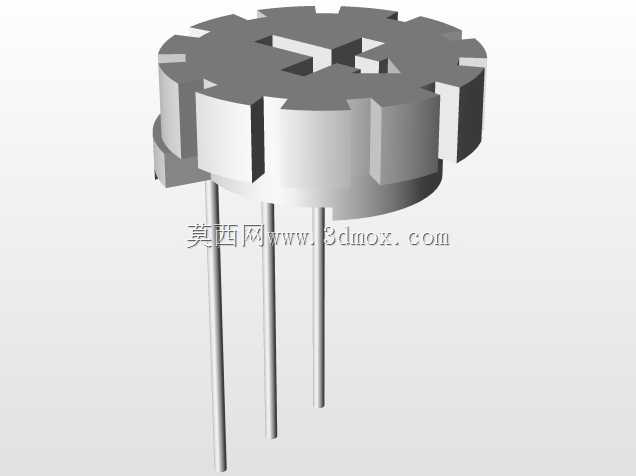

在工业测控、消费电子、仪器仪表的电路调控场景里,单圈电位计是承担信号校准、参数微调、电压分压功能的核心被动元件,这款10k阻值规格的单圈电位计,在设计阶段就充分考虑了小空间安装场景的适配需求。从结构上看,该电位计采用顶部带防滑齿槽的旋钮结构,齿槽均匀分布在旋钮外圆周,既可以满足手动旋转调节时的摩擦力需求,避免操作打滑,也能适配配套的旋钮帽安装,齿形的公差控制在合理范围,保证旋钮帽装配后无松旷、调节无虚位。三根直插式引脚采用标准间距设计,适配常规PCB板的通孔焊接工艺,引脚长度预留了足够的焊接余量,既可以满足波峰焊的工艺要求,也能在手工焊接时避免热量直接传导到电位计内部的碳膜基板,防止高温损伤元件性能。电位计的主体外壳采用绝缘工程塑料注塑成型,外壳的台阶结构既可以在PCB安装时起到定位作用,也能隔绝外部灰尘、潮气对内部碳膜轨道的侵蚀,提升元件在复杂工况下的使用寿命。设计过程中,旋转阻尼的调校是重点,内部的弹片触点与碳膜轨道的接触压力经过反复验证,既保证调节时的顺滑手感,又能避免长期使用后出现接触不良、阻值跳变的问题,单圈300度左右的有效旋转角度,对应0到10k的全阻值变化范围,调节线性度满足常规测控场景的精度要求。安装边界上,电位计的主体直径、引脚伸出长度、旋钮高度都做了标准化适配,不需要额外定制安装孔位,就能直接替换同规格的其他品牌电位计,在电路板布局时,只需要预留对应直径的安装空间以及引脚的焊盘位置即可,不需要额外设计固定结构,元件自身的引脚焊接强度就足以满足常规使用场景的固定需求。在实际应用中,这类电位计常被用在电源设备的输出电压微调、工控板卡的信号增益校准、音频设备的音量调节、小型家电的功能参数调控场景,相比多圈电位计,单圈结构的调节速度更快,适合不需要极高精度、但需要快速调整到目标参数的使用场景,结构上的高可靠性也能保证设备在全生命周期内不需要频繁更换校准元件,降低设备的后期维护成本。建模过程中,对齿槽的拔模角度、引脚的同轴度、内部触点的运动行程都做了精准还原,能直接用于电路板的虚拟装配验证,检查安装干涉、布局合理性,也能用于设备的维修拆解教学、元件选型的结构确认。
