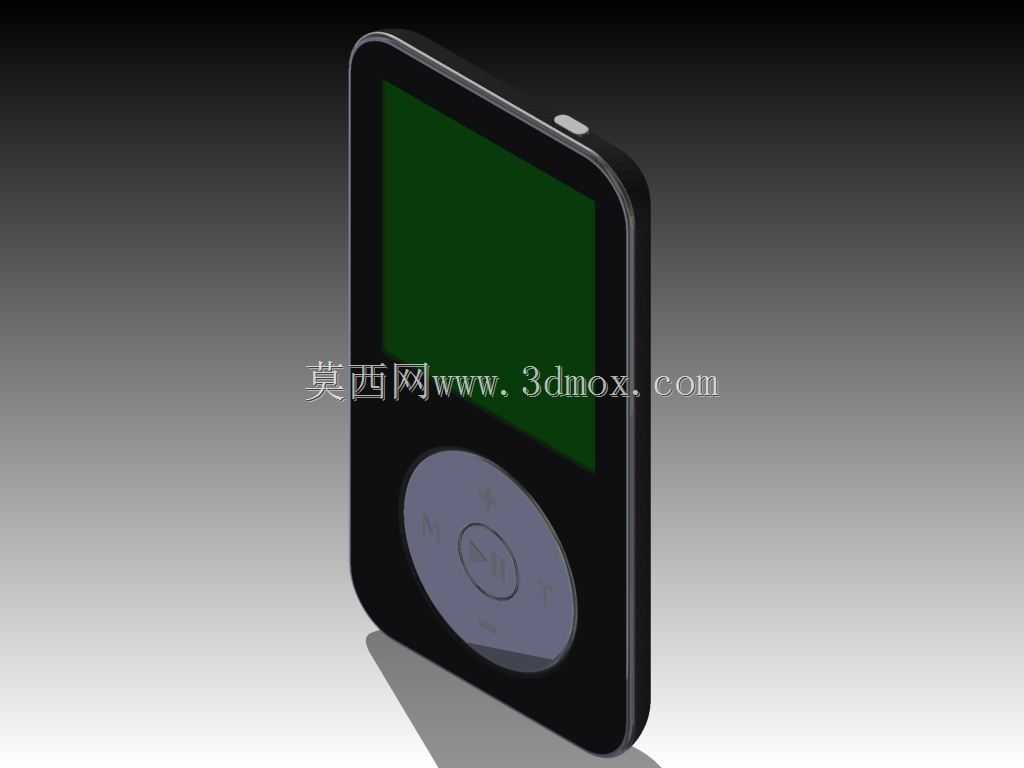

便携式多媒体播放器外观结构设计

这款便携多媒体播放设备的结构设计，核心围绕单手持握操作的使用场景展开，整体壳体采用圆角矩形的弧面过渡方案，边缘做了0.8mm的R角收边处理，避免日常揣放时剐蹭衣物口袋，同时提升单手握持时的贴合度，不会出现硌手的问题。设备正面的功能分区做了明确的视觉与结构分隔，上半区域为显示屏幕安装位，屏幕周边预留0.3mm的壳体止口，用于固定屏幕总成同时遮挡屏幕边缘的黑边，屏幕下方的操控区域采用圆形按键组布局，中心为确认按键，环形排布播放暂停、上下曲切换、音量增减功能按键，按键的凸起高度控制在1.2mm，按压行程设定为0.4mm，既保证盲操作时的触感反馈，又不会因为按键凸起过高导致口袋内误触。

从结构装配逻辑来看，壳体采用前后壳卡扣加两颗底部螺丝的固定方式，卡扣均匀分布在壳体四周边缘，间距控制在12mm以内，保证合壳后的缝隙均匀度控制在0.1mm以内，不会出现翘边问题。设备底部预留3.5mm耳机接口与数据传输接口的安装位，接口周边做了加厚的筋位支撑，避免频繁插拔接口时导致壳体开裂，内部腔体预留了存储芯片与电池的安装空间，电池仓周边设计有定位柱，用于固定电池位置，避免设备跌落时电池移位挤压内部电路板。

在实际使用场景中，这类便携播放设备主要面向日常通勤、运动时的音频播放需求，因此整体重量控制在40g以内，壳体壁厚统一设定为1.2mm，在保证结构强度的前提下尽可能降低整机重量，背面做了细微的磨砂纹理处理，提升手持时的摩擦力，减少滑落风险。设计过程中针对按键的操作逻辑做了多轮验证，环形按键的排布刚好匹配拇指的活动范围，单手持握时拇指无需大幅移动即可覆盖所有操作按键，屏幕的倾斜角度也做了微调，与壳体平面形成2度的微小倾角，符合手持时的观看视角，不需要刻意调整手腕角度就能清晰看清屏幕显示内容。设备的整体外形尺寸控制在长90mm、宽40mm、厚8mm的范围内，能够轻松放入牛仔裤口袋或者小型运动臂包中，不会产生明显的异物感，内部电路板的固定采用螺丝柱加热熔的方式，避免电路板在壳体内出现晃动，所有接口的位置都做了防呆设计，装配时不会出现接口装反的问题。
