户外便携挂扣式蓝牙音箱结构设计

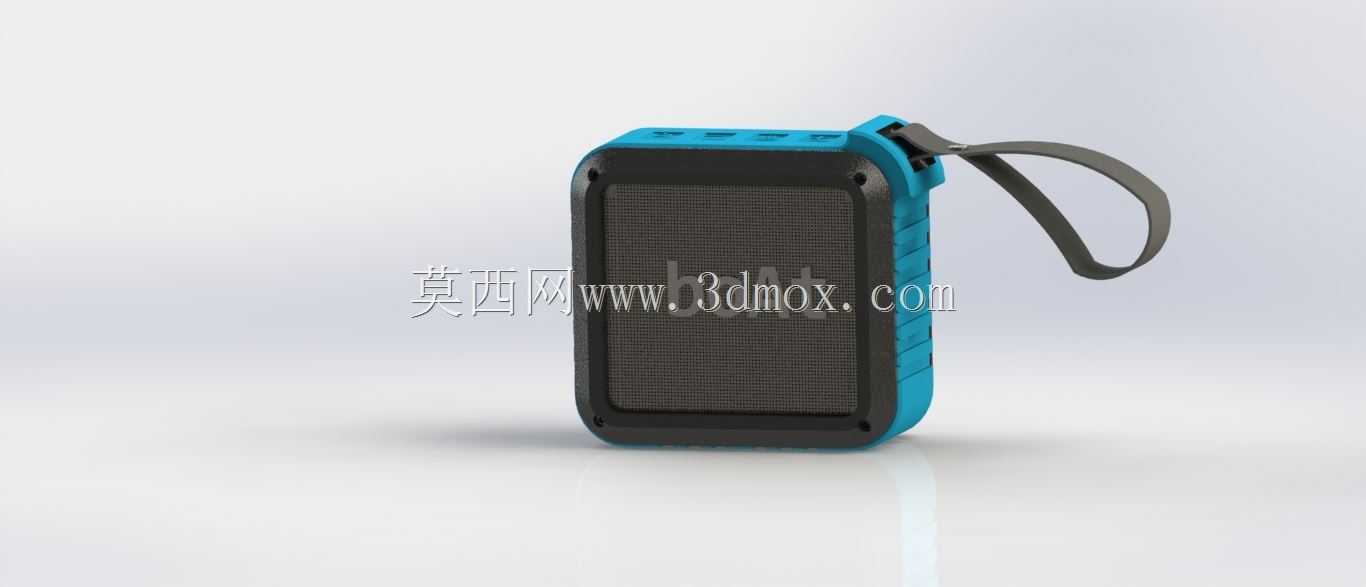

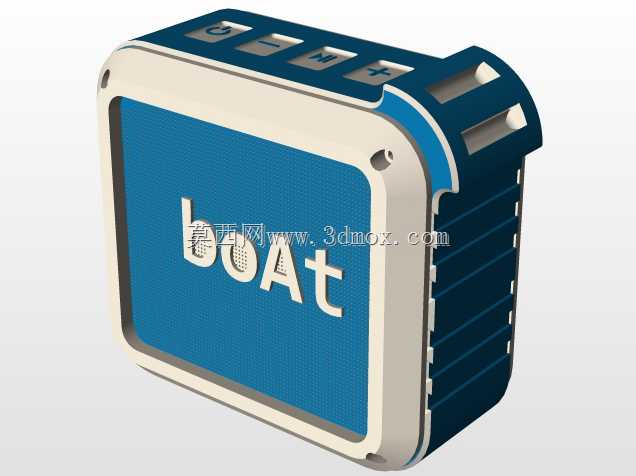

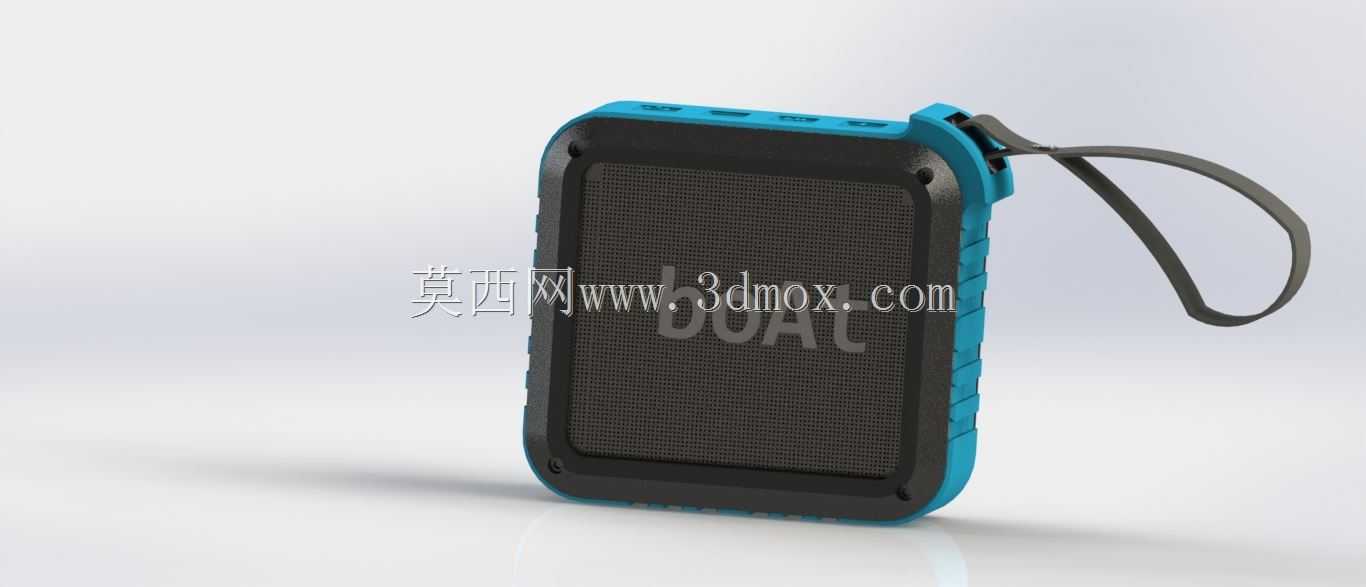

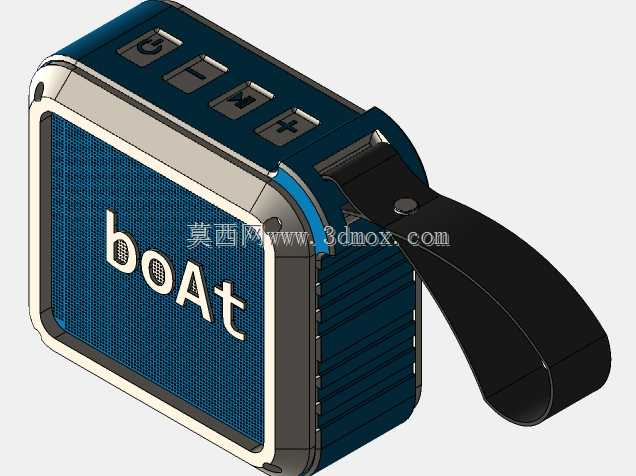

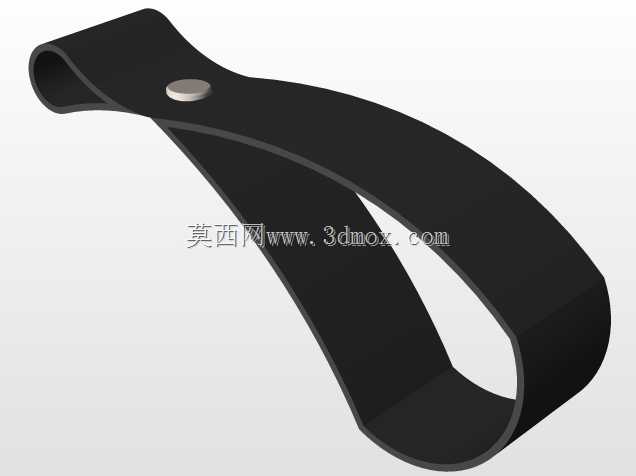

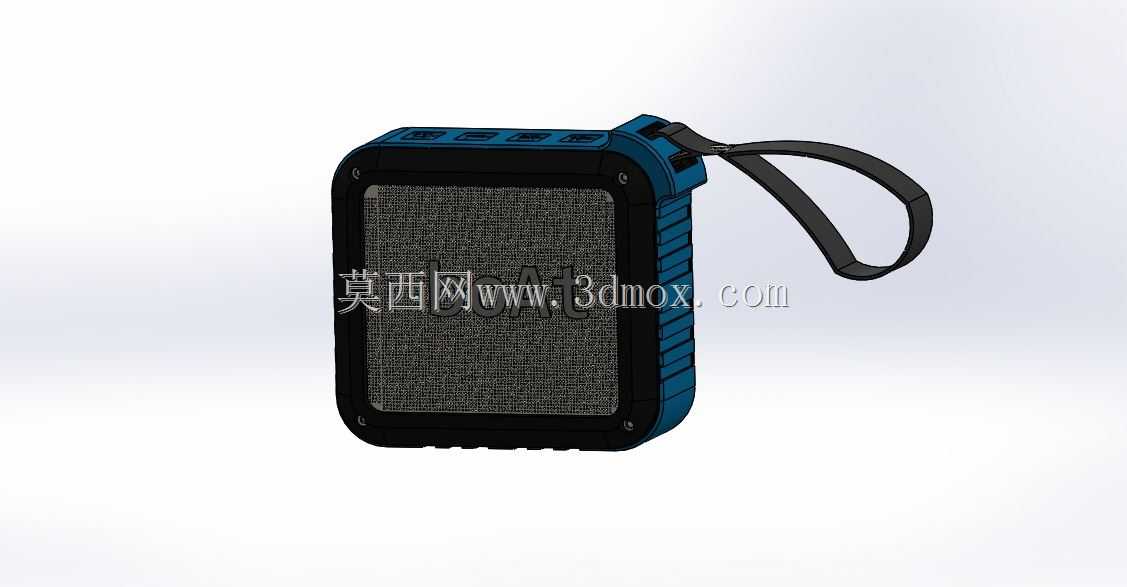

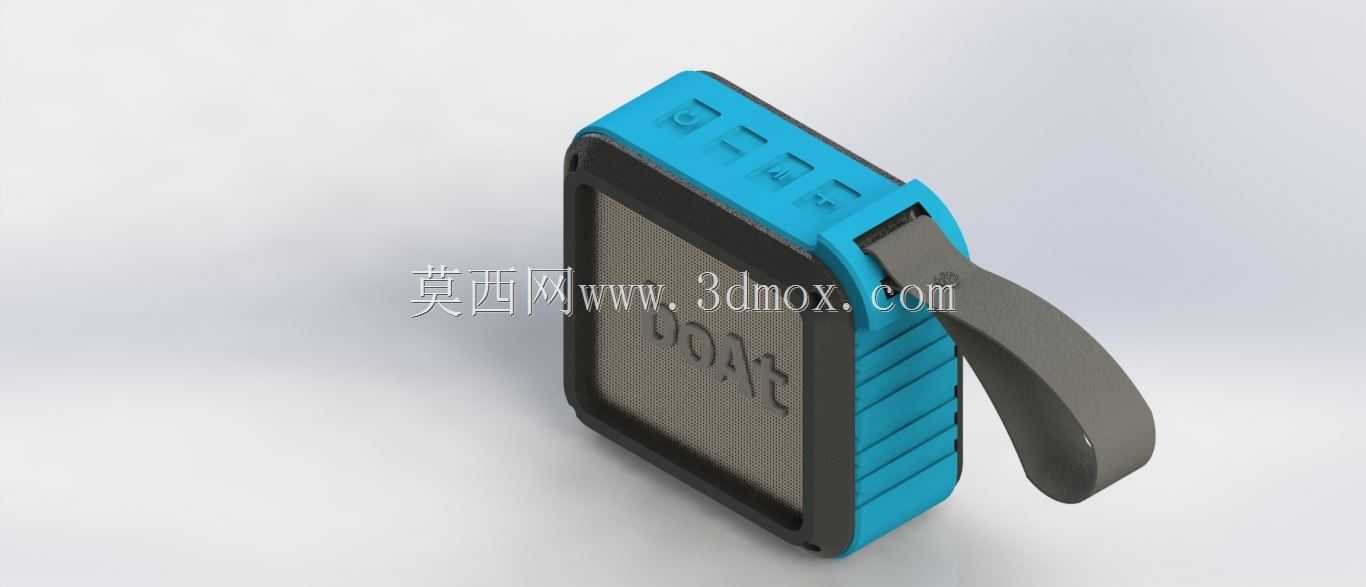

这款便携音频设备的结构设计，首先围绕户外随身使用的核心场景展开，日常徒步、露营、短途出行时，用户无需额外配置收纳包，通过侧边集成的柔性挂扣即可将设备挂在背包织带、裤袢或者帐篷挂点上，挂扣采用带弧度的软胶材质，弯折后可自适应不同直径的挂接部位，不会出现硬塑料挂扣硌伤织物或者卡滞难以拆装的问题。从功能布局来看，设备正面为出声网面区域，网面采用细密格栅结构，既可以保证声波顺利扩散，也能阻挡户外环境中的沙尘、飞溅水滴进入腔体内部，侧边的功能按键做了凸起式盲操设计，按键表面带有不同的触感标识，用户在行走过程中无需目视即可完成音量调节、曲目切换、开关机等操作，按键周边做了一圈密封胶圈结构，配合壳体的超声焊接工艺，可满足日常泼溅防护的使用需求。设计过程中优先控制了整机的重量与外轮廓尺寸，整体采用方正带圆角的造型，单手握持时手掌可完全贴合侧边的防滑纹理区域，侧边的防滑肋条不仅提升握持摩擦力，也在结构上强化了壳体的抗形变能力，设备意外从桌面高度跌落时，肋条结构可率先接触地面分散冲击力，避免出声网面、按键等薄弱部位直接受撞。腔体内部的结构预留了全频扬声器单元与被动辐射器的安装位，出声腔的导流结构做了圆弧过渡处理，避免直角腔体产生的驻波影响音质表现，电池仓位于腔体背部区域，与主板区域做了隔离筋位设计，既可以避免电池晃动产生异响，也能在电池出现异常膨胀时预留足够的安全形变空间。挂扣与壳体的连接部位做了埋入式嵌件设计，挂扣反复弯折拉扯时，应力会分散到嵌件周边的壳体加强筋上，不会出现连接部位断裂的问题，壳体的合模线位于侧边棱角位置，日常使用摩擦过程中不会出现合模线刮手、掉漆的问题，出声网面与前壳的连接采用卡扣加胶点固定的方式，既保证装配效率，也避免长期振动出现网面松动的异响。
