机械连接用双管斜撑上部臂结构

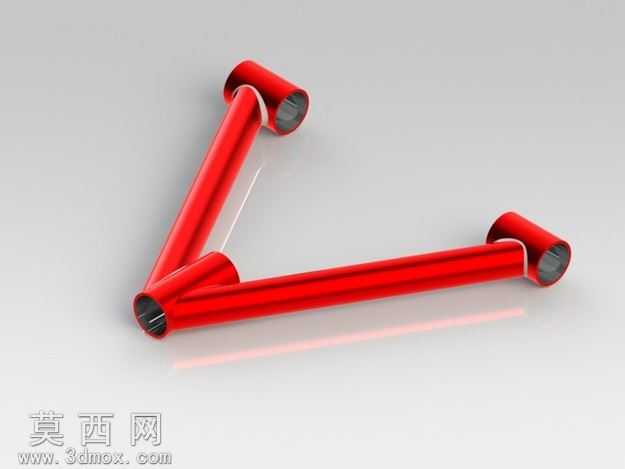

该上部臂构件采用三维参数化建模方式完成整体设计，建模过程中首先梳理构件的功能定位，明确其作为机械结构中斜向支撑连接部件的核心作用，优先确定两端连接套筒的中心距、夹角参数，保证装配后可精准匹配对应安装位的位置公差要求。建模阶段先绘制两端空心套筒的截面草图，通过拉伸特征生成套筒基体，保证套筒的内径、壁厚尺寸符合配套销轴的装配间隙要求，避免后续装配出现过盈或间隙过大的问题；随后绘制中间连接管段的引导路径，保证管段与两端套筒的衔接处平滑过渡，通过扫掠特征生成中间管状主体，再对衔接位置做圆角过渡处理，消除应力集中的直角结构，提升构件的受力性能。材质设置上选用哑光黑色金属材质，调整材质的粗糙度、金属度参数，还原碳素钢构件经表面发黑处理后的真实质感，渲染阶段采用柔和的工作室布光方案，通过主光源、补光、轮廓光的搭配，清晰展现构件的轮廓形态、管壁厚度以及衔接位置的结构细节，避免光影过强掩盖结构特征。结构设计上采用双管错位平行的布局形式，两根管状臂体呈固定夹角排布，两端的空心套筒可分别与对应位置的铰接销轴配合，实现稳定的斜向支撑作用，管体采用等壁厚空心结构，在保证整体结构强度、抗扭性能满足使用要求的前提下，尽可能降低构件自身重量，符合轻量化设计的思路。设计过程中同步校验了构件的装配干涉情况，确认臂体在摆动行程范围内不会与周边结构发生碰撞，同时对管壁厚度、衔接位置的圆角半径做了优化调整，保证构件在承受交变载荷时的结构可靠性，整体建模逻辑清晰，特征参数可编辑，便于后续根据实际安装需求调整尺寸参数，适配不同规格的机械支撑场景。
