校园竞赛用浮动式手臂投石装置设计

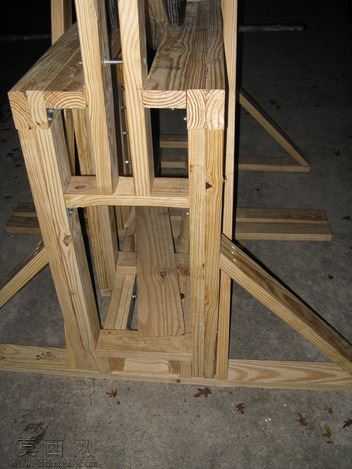

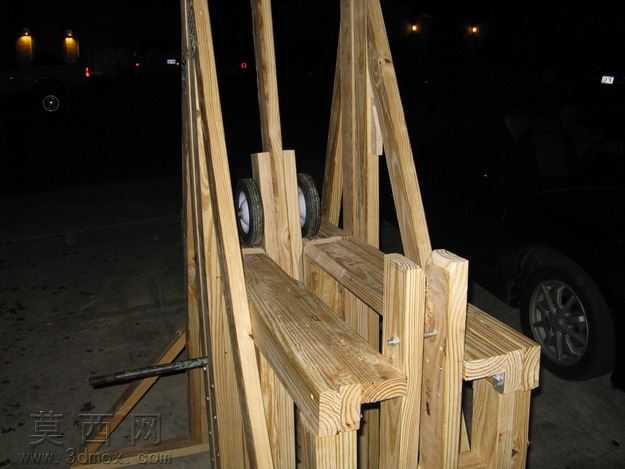

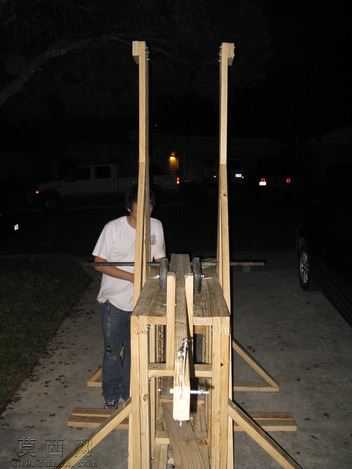

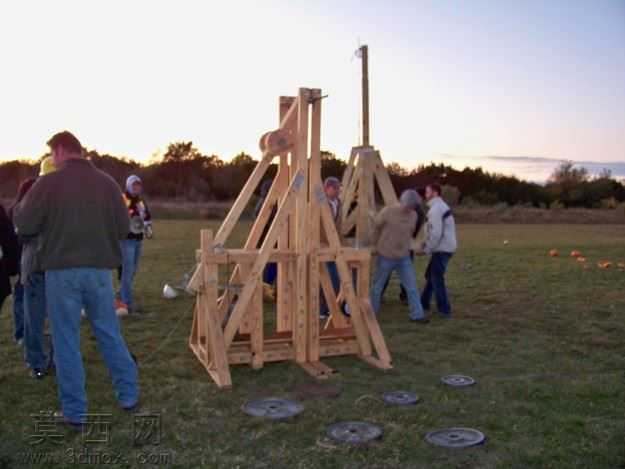

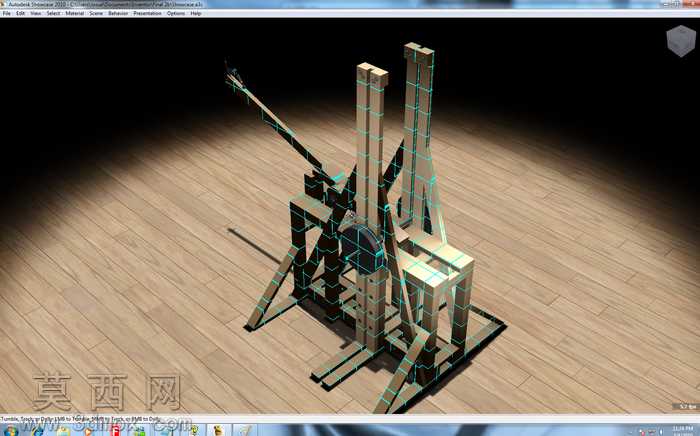

本作品为面向校园工程竞赛开发的浮动式手臂投石装置三维设计成果，整体建模阶段依托参数化三维设计环境完成全零部件的特征构建，从底部支撑框架到上部发射臂架的每一处结构尺寸都经过反复校核，确保各部件装配无干涉、运动路径无冲突。建模过程中首先搭建底部的矩形支撑底座，采用方管型材拼接的框架结构作为整机承载基础，通过添加焊接约束特征还原真实型材连接的结构强度，底座预留的叉装位结构可适配搬运设备的快速转运需求，符合竞赛现场快速部署的使用要求。中部的支撑立柱采用双立柱平行排布结构，搭配多组斜向支撑肋板形成稳定的三角受力结构，建模时对肋板的倾斜角度、连接点位做了参数化关联，可根据投射力度需求快速调整支撑角度，立柱与底座的连接位置添加了加强筋特征，避免发射瞬间的后坐力导致结构形变。上部的浮动发射臂是整个装置的核心功能部件，建模时采用分段式结构设计，臂身主体设置多组配重挂载点位，可通过调整配重块位置改变投射力矩，臂架与立柱的连接部位设计了可转动的铰接结构，搭配限位特征约束臂架的摆动行程，确保发射动作的稳定性。渲染阶段采用室内木质地板作为展示场景，为金属框架部件赋予哑光磨砂钢材材质，还原真实型材的表面质感，铰接部位的销轴类零件赋予亮面金属材质，突出运动部件的结构细节，场景添加柔和的顶光与侧光组合，通过光影效果凸显框架结构的空间层次感，让整体装置的结构关系清晰可辨。设计过程中团队分工协作完成力学校核与结构优化，针对臂架受力状态反复调整截面尺寸与支撑点位，前后历时一个月完成从方案构思到最终建模渲染的全流程，整个装置的结构设计兼顾了投射性能、结构稳定性与拆装便捷性，可直接用于竞赛作品展示与结构原理验证。
