USB A型公头连接器结构设计方案

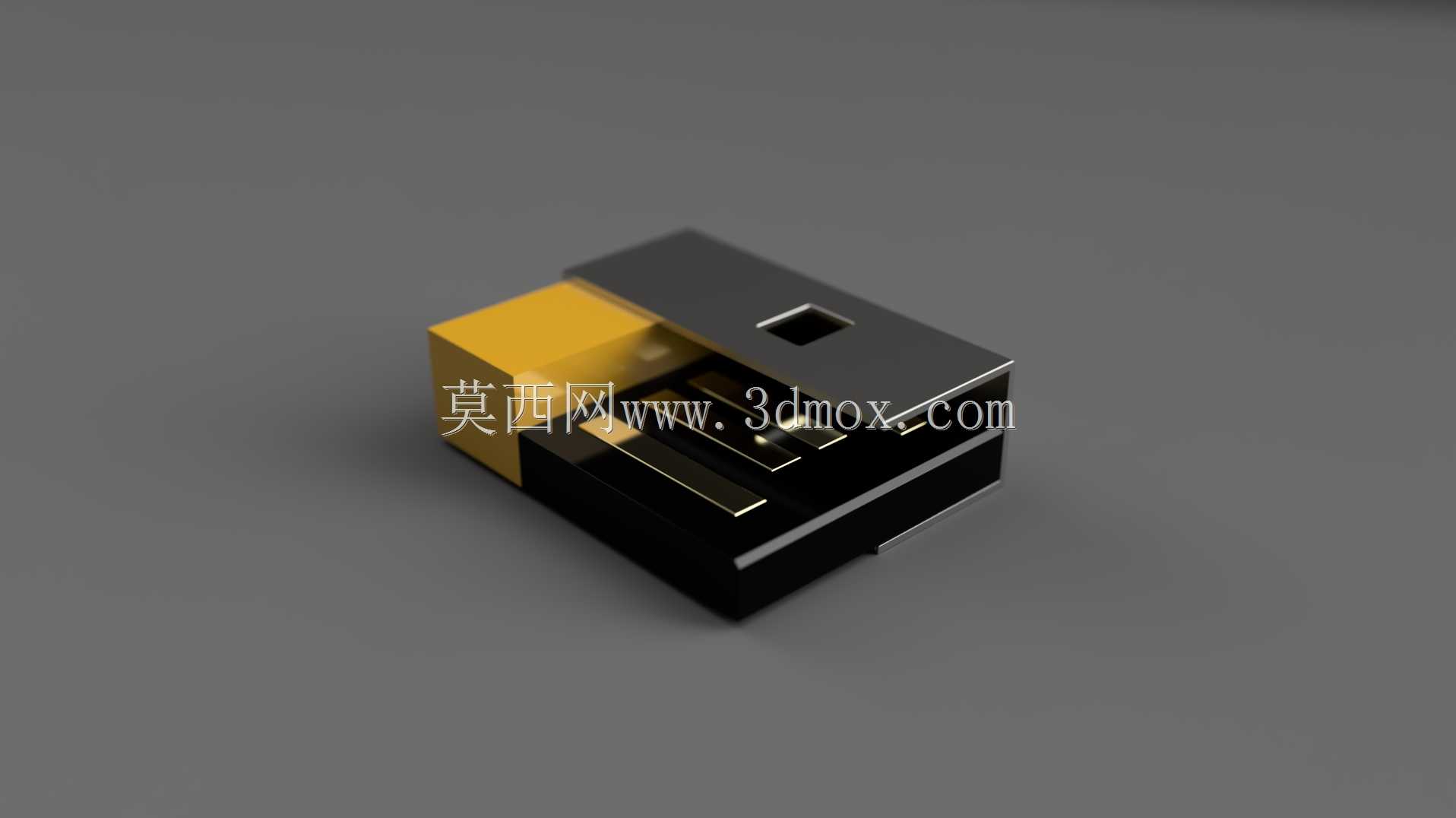

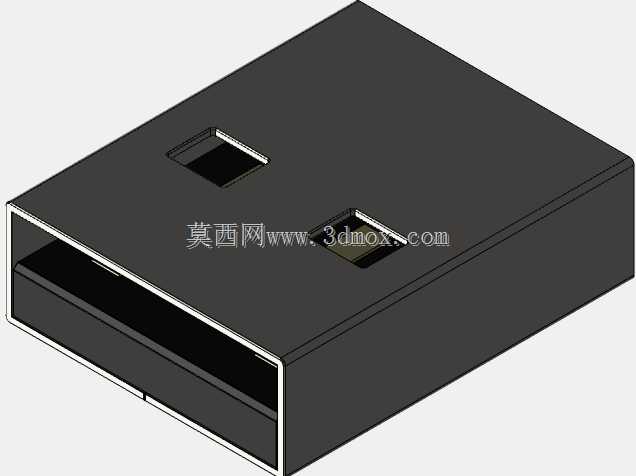

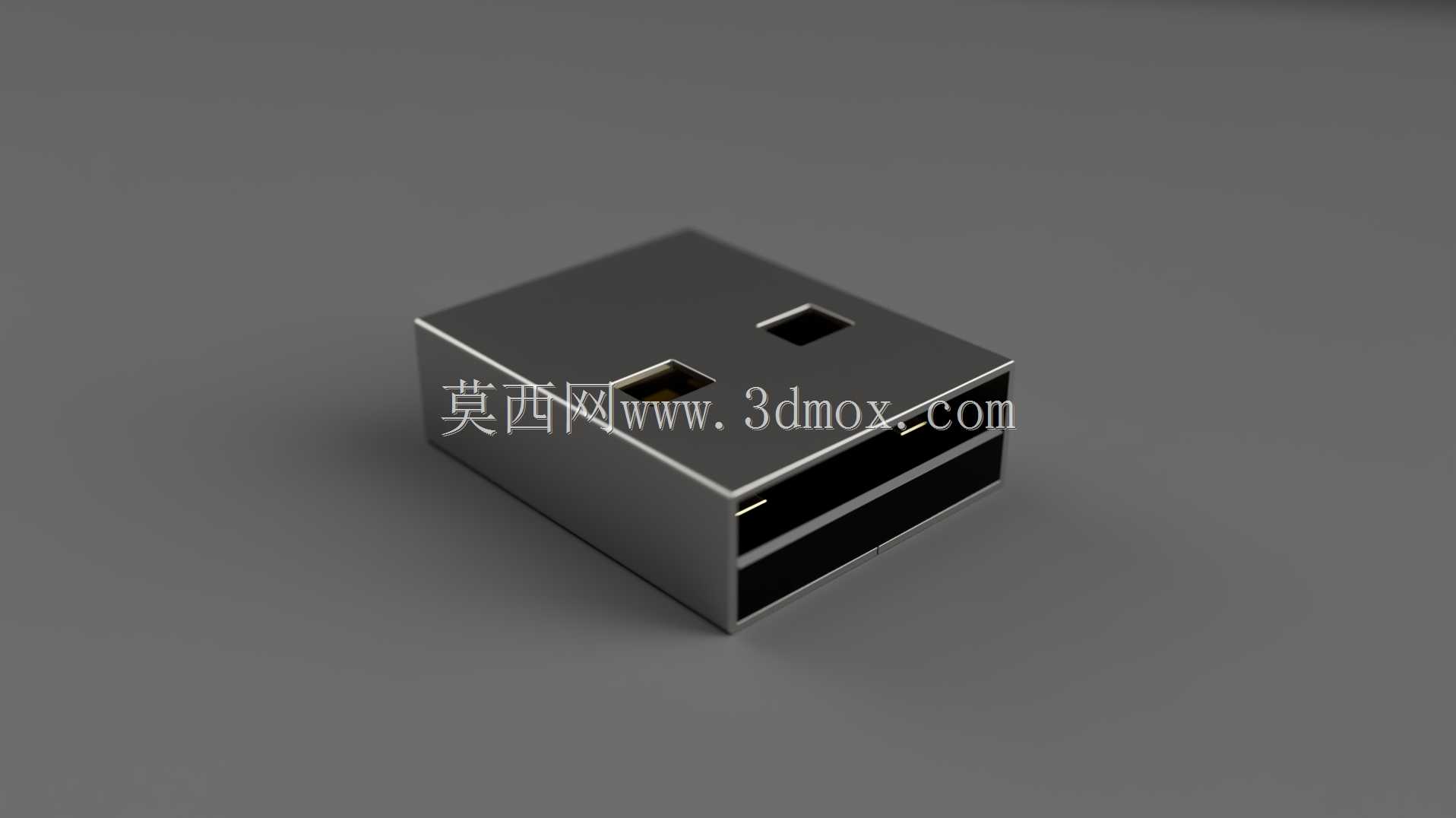

在消费电子外设、工业数据传输终端、嵌入式设备扩展接口的设计场景中，USB A型公连接器是应用覆盖度极广的接口部件，多数需要有线数据交互、供电传输的设备都会预留对应母座，公头端则集成在线缆端、小型外设端完成对接。这款公连接器的设计首先考虑了量产装配的公差适配，集成的切口组件直接预留了安装时的避让空间，不需要设计人员再额外针对接口安装位做二次切槽运算，能直接导入到U盘、USB扩展坞、有线键鼠、工业数据采集模块等产品的外壳装配体中，直接匹配安装位的公差带要求，减少重复建模的工作量。设计时特意设置了独立的构造基准平面，这个平面与公头金属插片的基准面完全重合，在装配对齐时只需要将该平面与设备外壳的接口安装面做重合配合，就能快速完成定位，不需要反复调整插片的伸出长度、上下偏移量，能有效避免装配后出现插片歪斜、对接卡滞、插拔行程不足的问题。从外形尺寸来看，这款公连接器的整体外轮廓完全遵循USB-IF规范的A型公头尺寸要求，金属屏蔽壳的外部长宽高、插片的触点间距、塑料胶芯的定位凸点位置都符合通用互换标准，不会出现和标准母座对接不匹配的问题。安装边界方面，除了插合方向需要预留足够的插拔行程空间，连接器尾部的焊盘位置也预留了线缆焊接的避让空间，不管是采用手工焊接导线还是自动化焊线工艺，都有足够的操作空间，不会出现焊盘与周边结构干涉的情况。胶芯部分的设计做了防呆限位，反向插入时会被母座的挡边卡住，避免硬插损坏触点。金属屏蔽壳的侧边做了弹性卡扣结构，插入母座后能提供足够的保持力，正常使用过程中不会出现轻易松脱的情况，同时卡扣的弹力经过参数校核，插拔寿命能满足日常使用的循环次数要求，不会出现插拔几次后卡扣失效的问题。在做整机结构设计时，这款模型可以直接作为标准件调用，不需要重新绘制接口轮廓，只需要根据模型的外轮廓预留对应的安装槽位，就能保证接口装配后的位置精度，大幅缩短结构设计阶段的标准件建模周期，也能避免自行绘制模型时出现尺寸偏差导致的开模错误、装配干涉问题。
