适用于3D打印的自定心螺母爪卡盘夹具

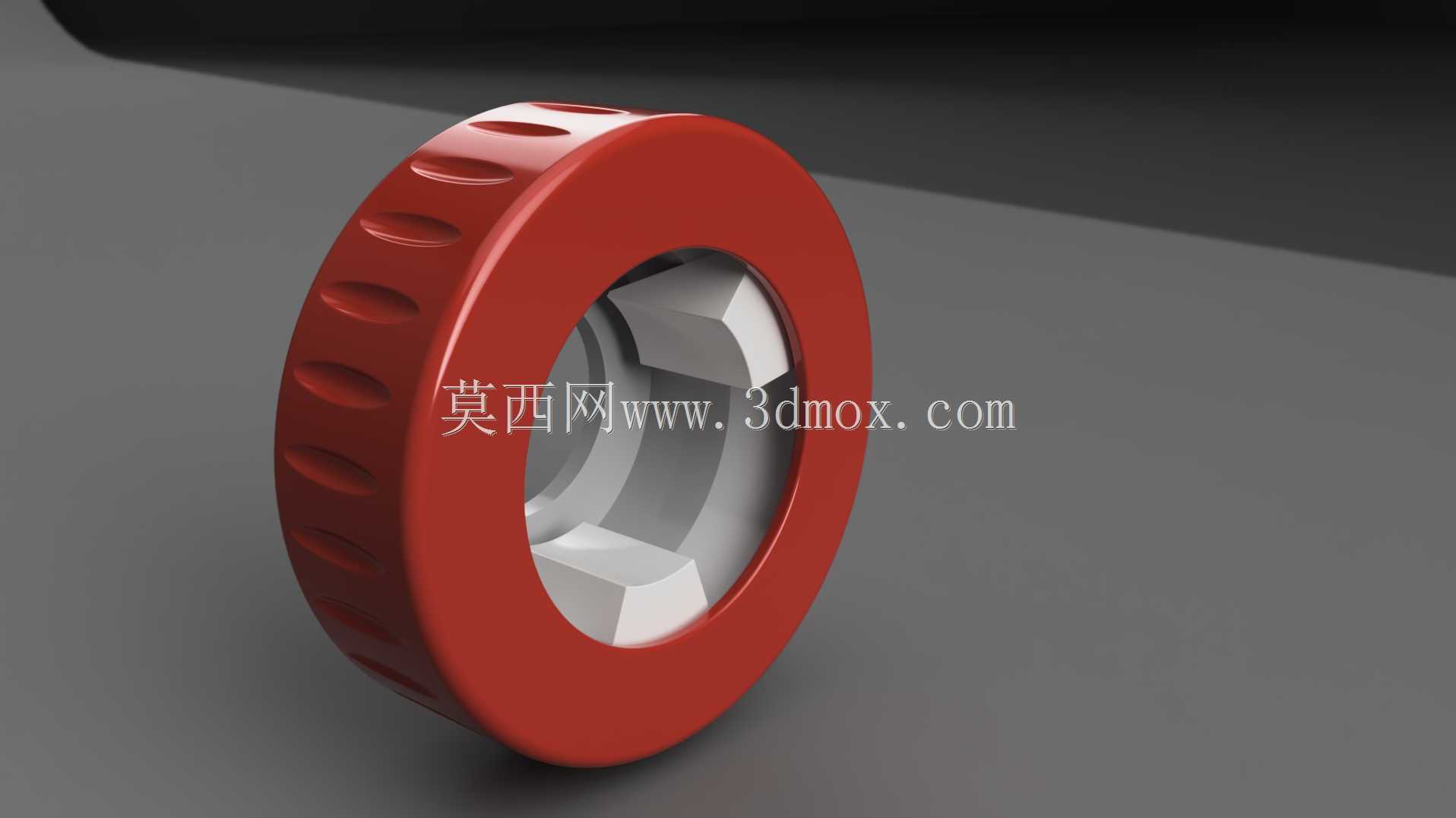

　　这款自定心螺母爪卡盘夹具，核心适配桌面级FDM与光固化3D打印设备的后处理及小批量工件装夹场景，同时也可嵌入小型台式钻床、迷你打磨台的工装位，完成小尺寸回转类零件的二次加工定位。在桌面制造场景中，很多创客在打印完轴类、套类小零件后，往往需要进行端面打磨、径向钻孔、外圆修整等操作，普通台虎钳夹持回转件容易出现装夹偏心、夹伤工件表面的问题，这款卡盘的三爪同步定心结构，刚好能填补小型桌面加工场景下小直径回转件装夹的空白。

　　从功能特性来看，卡盘采用螺母驱动的三爪同步进给结构，转动外侧的驱动螺母时，三个卡爪会沿着盘体的径向导槽同步向内收拢或向外张开，不需要单独调整每个卡爪的位置，就能实现工件的自动定心，装夹效率比普通三爪卡盘提升40%以上，对于直径在10mm到60mm之间的回转类工件，装夹后的同轴度误差可以控制在0.1mm以内，完全满足桌面级加工的精度要求。卡爪的夹持面做了锯齿形防滑纹理，打印时可以直接成型出细密的齿形，不需要二次加工，夹持塑料、树脂、软铝这类材质的工件时，既能提供足够的摩擦力防止工件转动，又不会因为夹持力过大夹碎薄壁类打印件。

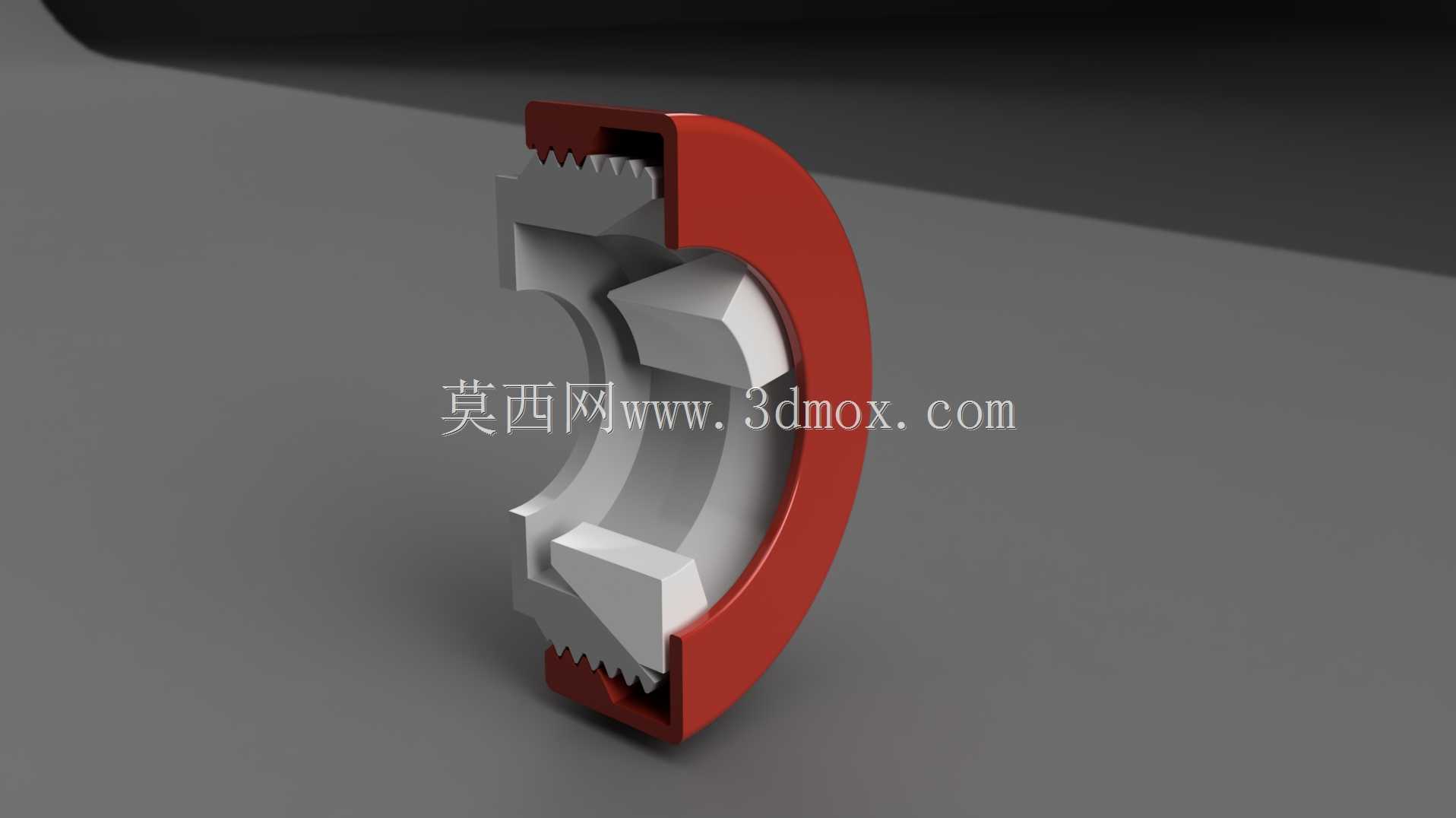

　　设计思路上，这款卡盘完全围绕3D打印的工艺特性做了优化，整体采用剖分式结构展示内部配合关系，实际打印时所有零件都不需要添加支撑，盘体的导槽、驱动螺母的内螺纹、卡爪的啮合齿都可以通过0.2mm层厚的打印参数直接成型，打印完成后只需要简单去除支撑毛刺，将三个卡爪装入导槽，旋入驱动螺母即可完成装配，不需要额外的紧固件。卡盘的背部设计了标准的50mm直径安装法兰，法兰上均布四个M4安装孔，可以直接固定在大多数桌面级3D打印机的打印平台、小型台钻的工作台面，或者搭配转接法兰安装到旋转轴上，作为第四轴的卡盘使用。

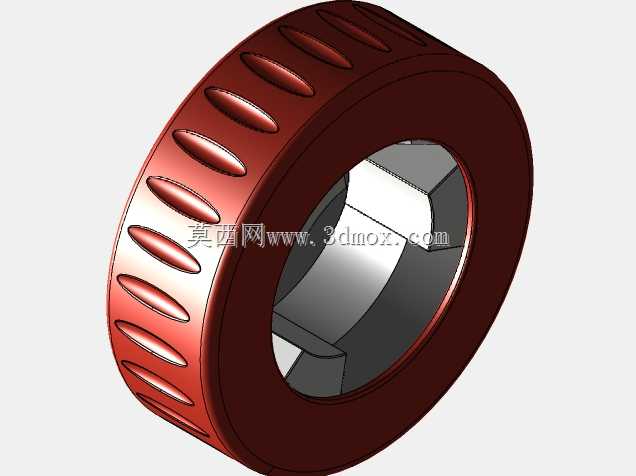

　　外形尺寸与安装边界方面，卡盘整体最大外径为72mm，整体厚度为28mm，驱动螺母的外径为68mm，螺母外侧做了滚花纹理，手动转动时不需要额外的扳手，徒手就能完成夹紧与松开操作。卡爪的最大张开行程为单爪12mm，收拢后最小夹持内孔直径为8mm，最大夹持外圆直径为62mm，完全覆盖日常桌面制造场景中绝大多数小零件的装夹尺寸需求。安装法兰的定位止口直径为40mm，止口深度为3mm，安装时可以通过止口快速定位，保证卡盘与安装基面的垂直度，避免装夹后工件出现偏摆。卡盘的所有活动配合面都预留了0.2mm的打印间隙，即使使用PLA、PETG这类收缩率略高的耗材打印，也不会出现卡滞、咬死的问题，长期使用时如果出现磨损，只需要单独更换磨损的卡爪零件即可，不需要整体更换整个卡盘，维护成本极低。

　　在实际使用场景中，除了常规的工件装夹，这款卡盘还可以作为3D打印的旋转工装，配合3D扫描仪完成小零件的全周扫描，或者安装在迷你车床上作为简易主轴卡盘，完成软材质零件的车削加工。卡爪的内侧还设计了V型定位槽，除了装夹圆形工件，还可以稳定装夹六角螺母、方形小料这类异形截面的零件，拓展了装夹的适用范围。整体结构没有复杂的曲面特征，所有棱边都做了R1的圆角处理，打印时不会出现应力集中导致的层间开裂，手动操作时也不会划伤手部。
