适配SSD扩展的树莓派3B+防护外壳结构

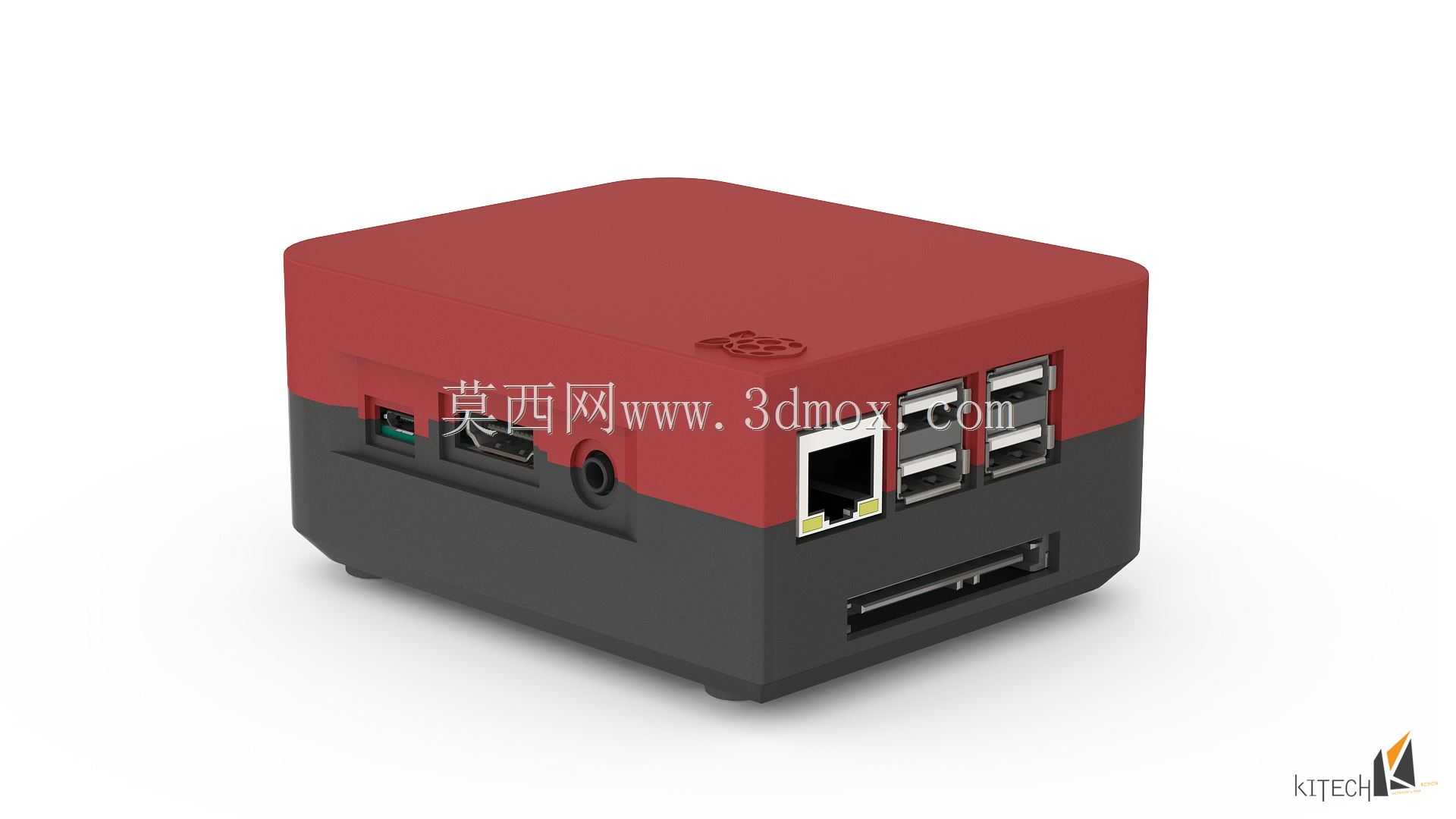

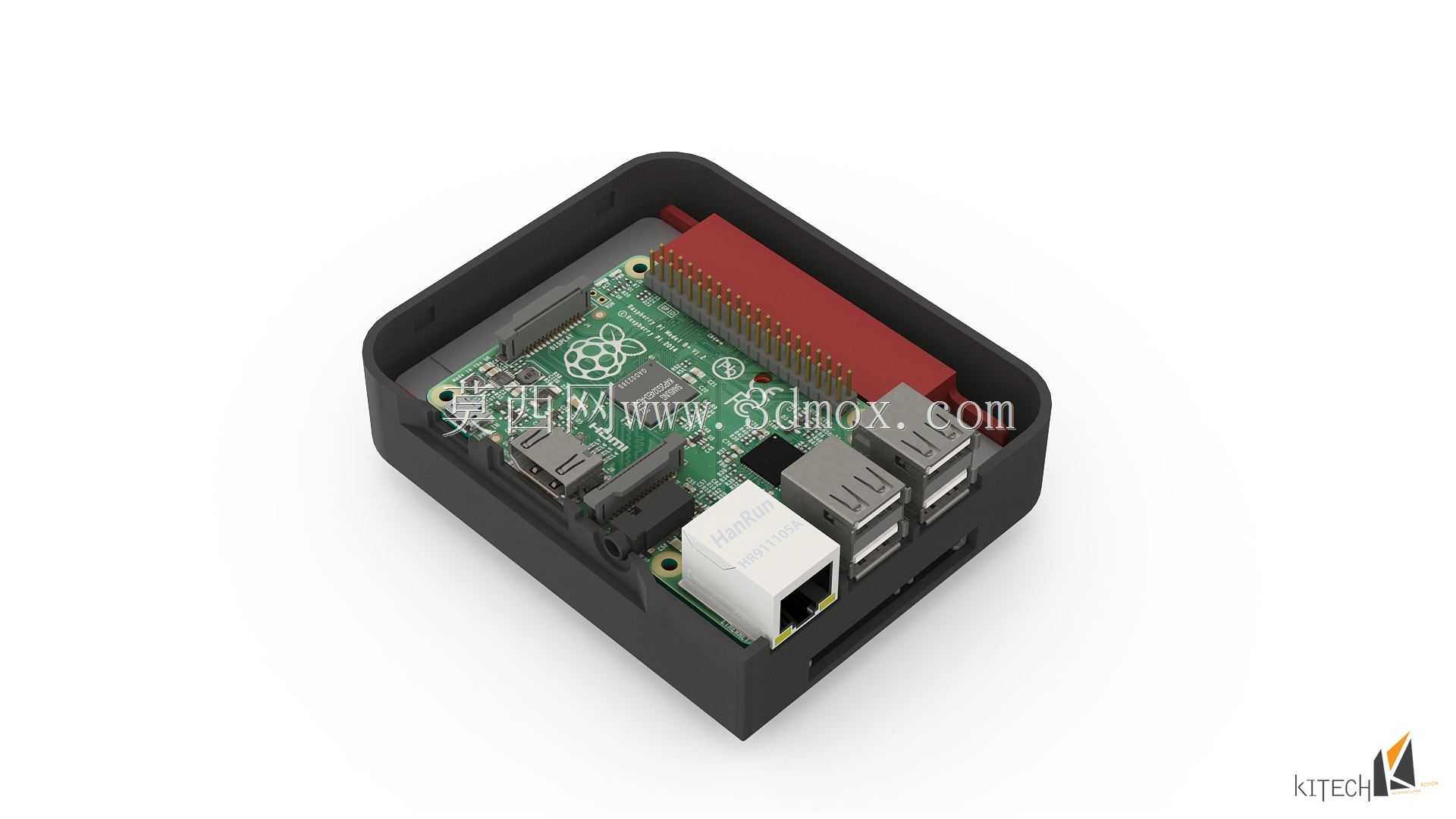

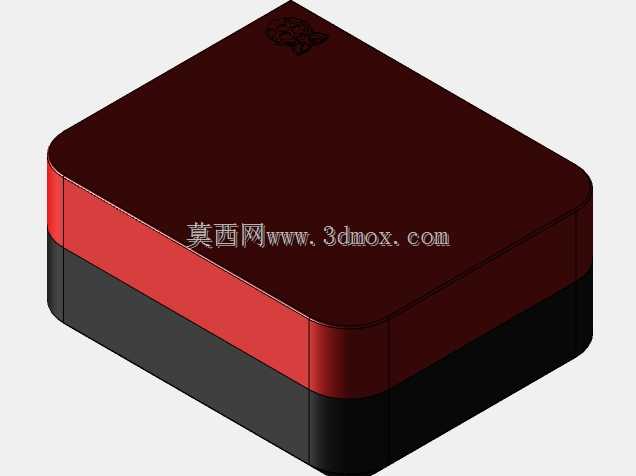

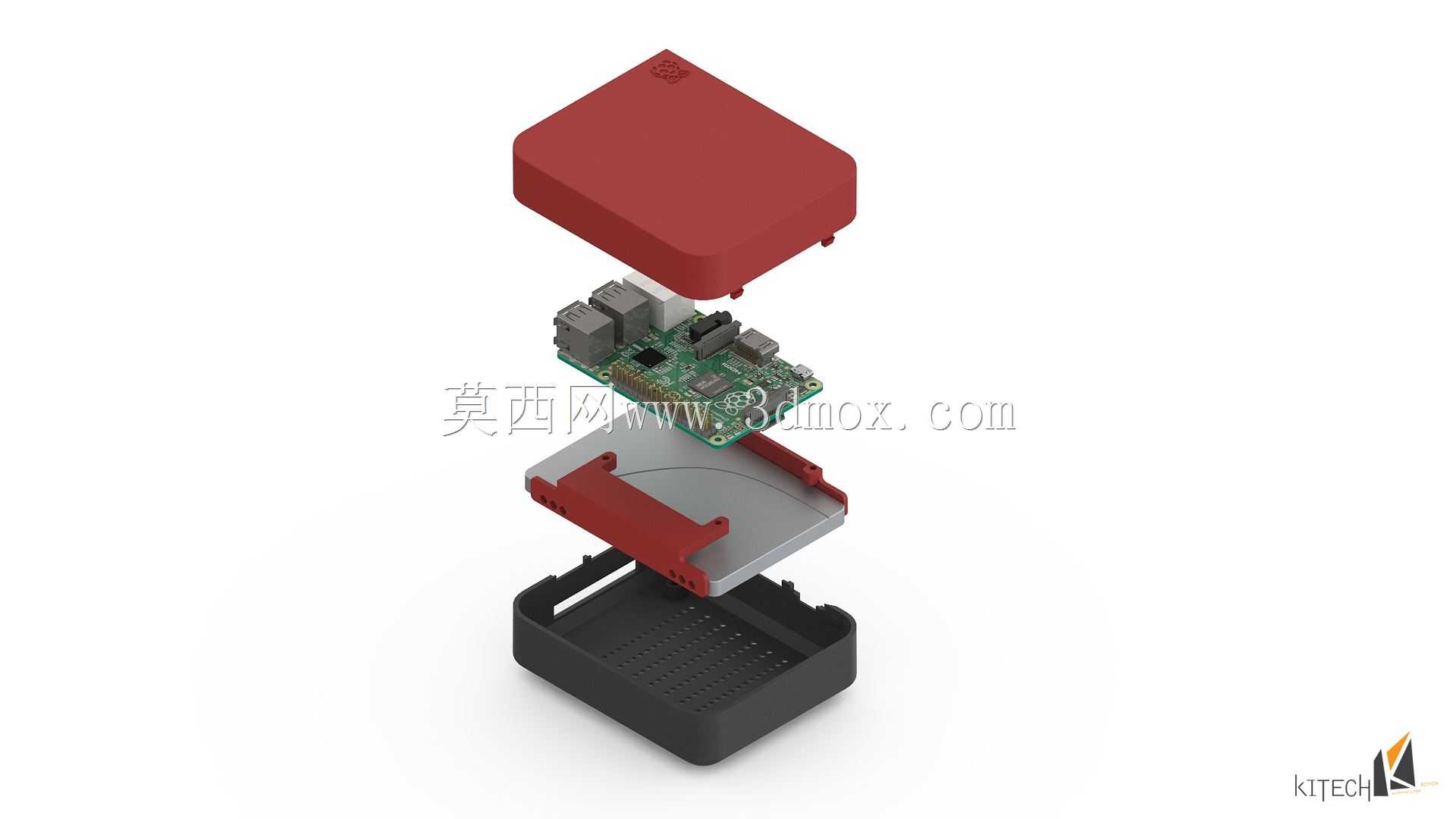

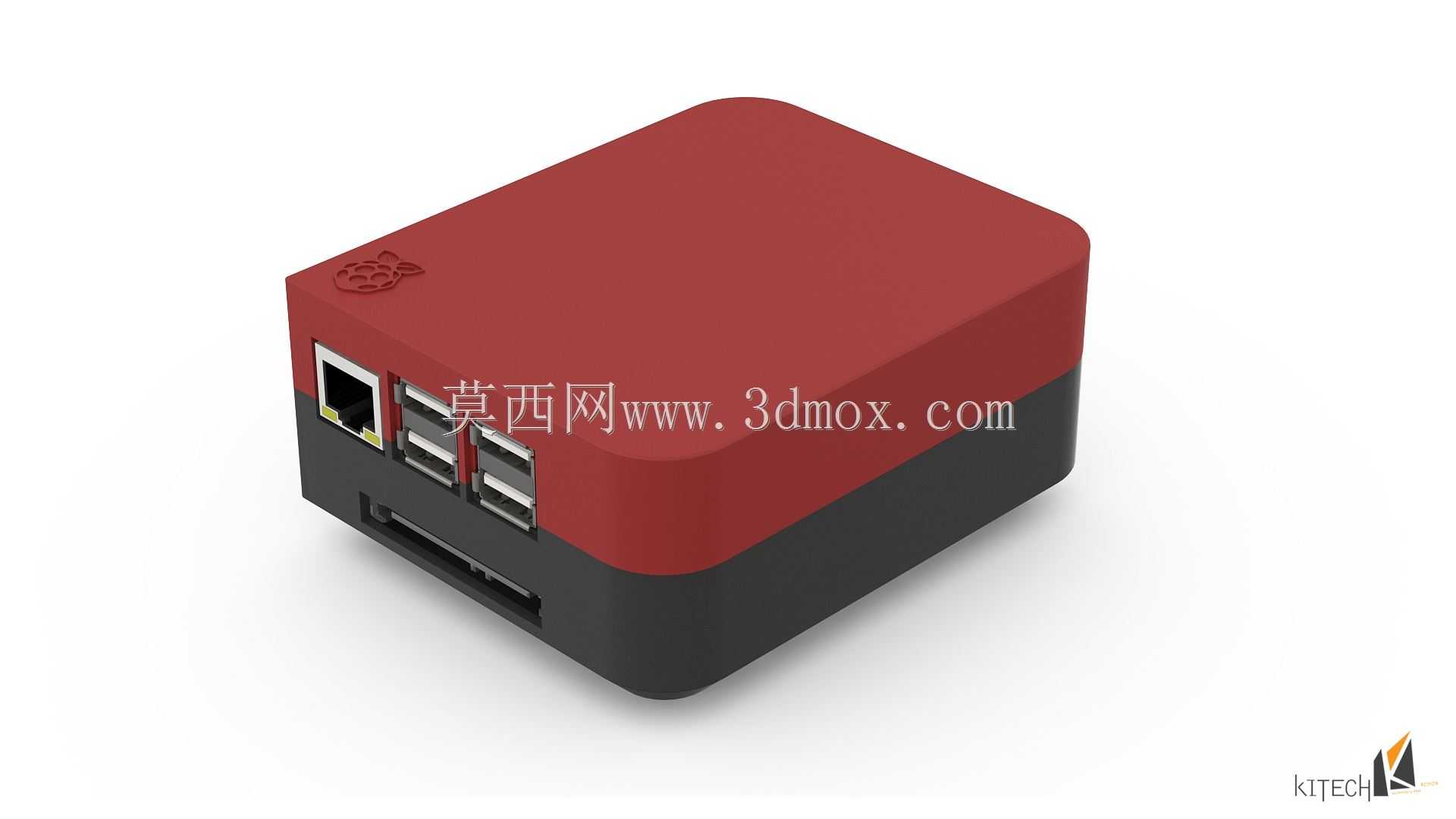

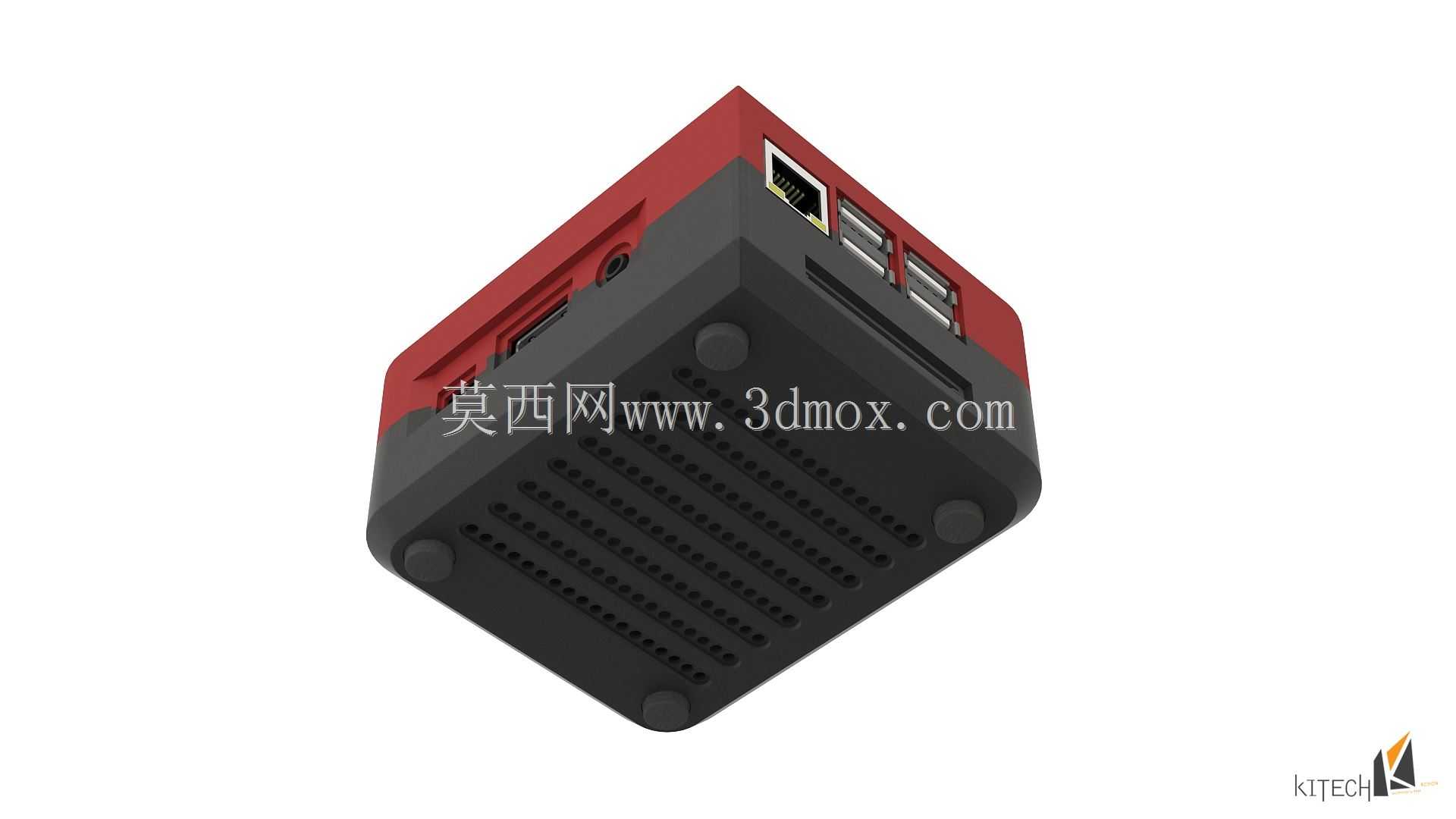

这款外壳针对嵌入式开发场景下树莓派3B+单板计算机的使用需求设计，日常在工业数据采集终端、小型边缘计算节点、创客DIY智能装置的部署场景中，裸露的电路板容易受到积灰、意外磕碰、接线拉扯的损伤，同时加装SSD存储模块后，原有常规外壳无法容纳扩展部件，这款结构刚好解决了这类实际使用痛点。从结构设计逻辑来看，外壳采用上下扣合的分体式结构，上下壳体的配合面做了定位止口设计，装配时不需要额外辅助定位就能精准对齐，扣合后边缘缝隙均匀，不会出现错位翘边的问题，日常拆装维护不需要专用工具，徒手就能拆分，方便开发者更换SD卡、调整接线。接口位置的开孔完全匹配树莓派3B+的原生接口布局，以太网口、双USB接口、HDMI接口、电源接口、Micro SD卡槽的位置都做了精准避让，开孔边缘做了0.3mm的倒角处理，不会出现插拔接头时卡滞、刮伤接头外层的问题，同时预留了SSD扩展模块的容纳空间，加装2242规格的M.2 SSD转接板后，不需要额外打磨壳体就能顺利扣合，壳体内部对应SSD的位置做了微小的凸台支撑，避免SSD电路板直接与树莓派主板接触造成短路风险。安装边界方面，外壳整体外形为带圆角的立方体结构，边角做了R3的圆角过渡，不会因为尖锐边角划伤操作人员，壳体底部预留了四个M2.5规格的安装孔位，孔位间距兼容通用的开发板安装支架尺寸，可以直接固定在工业导轨安装座、桌面支架或者设备内部的安装平面上，不需要额外打孔适配。壳体上下部分的壁厚均匀控制在1.8mm，既保证了足够的结构强度，日常堆叠放置、轻微磕碰不会出现壳体开裂的问题，也不会因为壁厚过大占用多余的安装空间，外壳表面预留了树莓派标识的凹陷位置，可以通过丝印或者移印的方式添加标识，不会因为长期摩擦导致标识脱落。在散热设计上，壳体对应主板主控芯片的位置没有做全封闭结构，预留了微小的散热间隙，日常低负载运行时可以依靠壳体本身的热传导散出热量，高负载场景下也可以自行在壳体对应位置开孔加装小型散热风扇，不需要对整体结构做大幅度修改。接线位置的开孔尺寸做了微调，比常规外壳的开孔大0.2mm，即使是带屏蔽层的加厚网线、加粗的USB数据线也能顺利插拔，不会出现接口插不到位导致的接触不良问题。
