STM32G473RET6核心控制开发板结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:249459
  • STM32G473RET6核心控制开发板结构设计
  • STM32G473RET6核心控制开发板结构设计
  • STM32G473RET6核心控制开发板结构设计
  • STM32G473RET6核心控制开发板结构设计
  • STM32G473RET6核心控制开发板结构设计

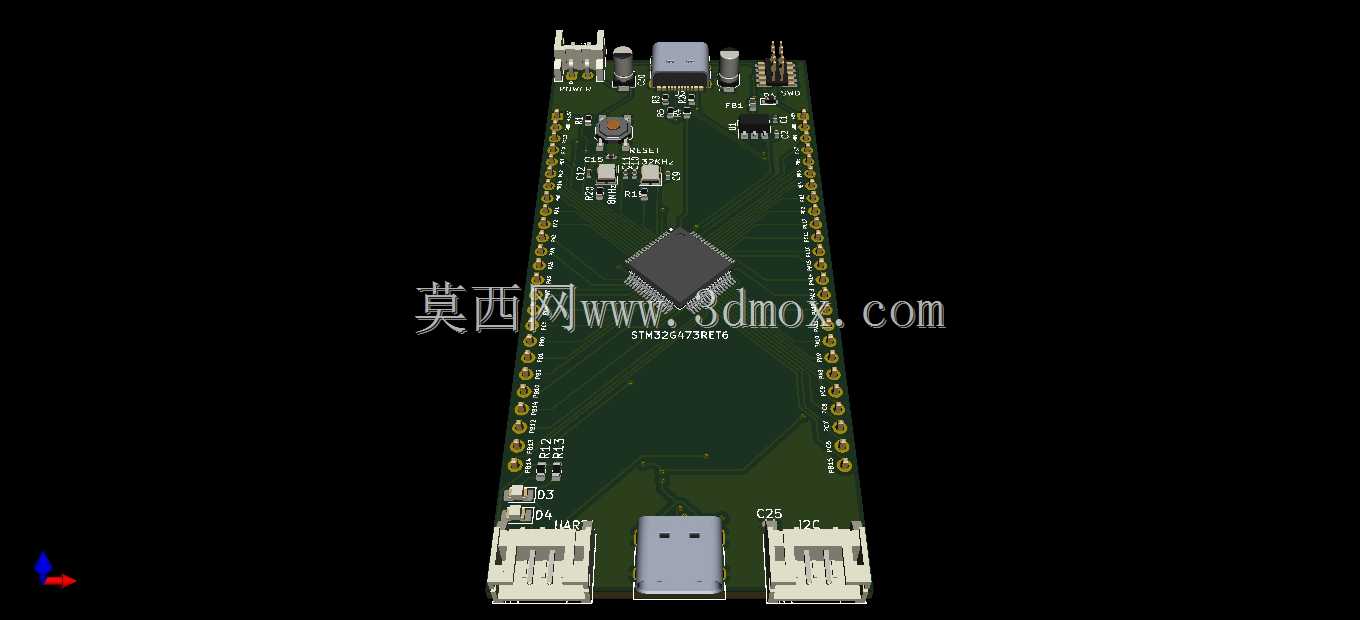

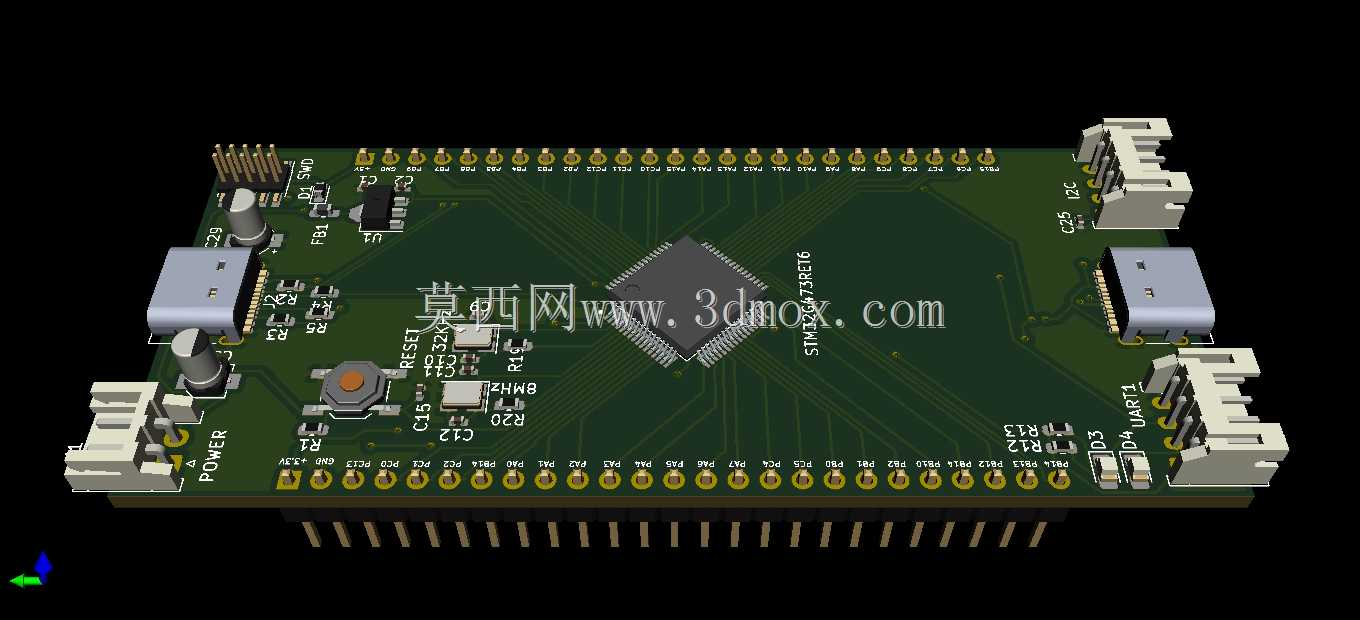

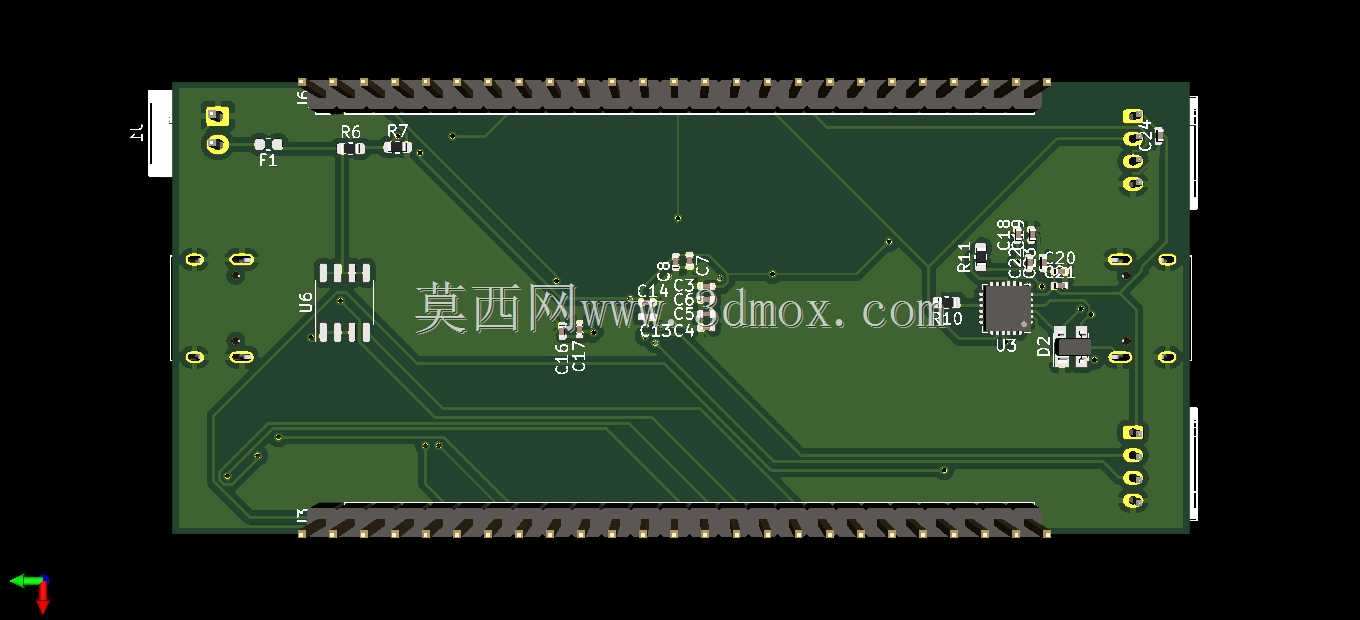

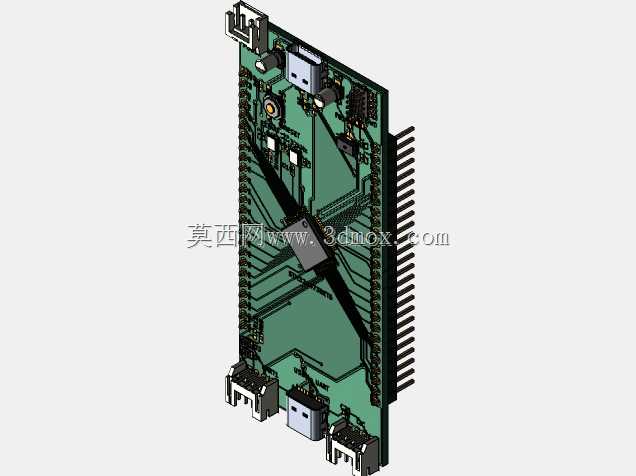

这款嵌入式控制开发板的结构设计,围绕工业级嵌入式控制场景的实际使用需求展开,可直接适配电机驱动、工业数据采集、小型智能设备主控等多类应用场景,作为核心控制载体承载程序运行、外设交互、信号处理的核心功能。设计过程中优先考虑板载元件的布局合理性,将主芯片放置在板卡几何中心区域,缩短各外设引脚到主芯片的走线长度,降低信号传输过程中的干扰风险,同时给主芯片预留足够的散热空间,避免长时间高负载运行时热量堆积影响运行稳定性。板卡两侧采用标准排针引出全部IO资源,排针间距严格遵循通用2.54mm接插件标准,可直接适配市面上主流的面包板、扩展底座以及外接功能模块,无需额外定制转接结构,降低二次开发的结构适配成本。板载的电源接口、调试接口、通讯接口全部布置在板卡边缘区域,对应接口的位置预留了足够的插拔操作空间,不会因为周边元件干涉导致接线、拔插调试器时操作受阻。电源输入部分做了独立的区域划分,将电源滤波、稳压元件集中布置在接口附近,减少电源纹波对核心电路的影响,同时在电源入口处设置了独立的复位按键,按键位置避开日常插拔线材的触碰范围,防止误触导致的设备异常重启。板卡的外形采用规整的矩形结构,四个边角做了小尺寸的倒角处理,避免安装过程中边角剐蹭导线或者操作人员,板上预留的四个安装孔位置对称分布,孔径匹配常用的M2铜柱规格,可直接固定在标准的设备壳体内部或者实验台架上,安装孔周边做了铺地隔离处理,避免固定螺丝导通造成电路短路。板上的状态指示灯全部布置在靠近板边的可视区域,设备运行过程中无需拆解壳体就能直观观察电源、运行、通讯的状态,方便现场调试与故障排查。整体布局兼顾了实验开发阶段的操作便利性与批量装机后的长期运行可靠性,元件排布疏密合理,既没有过度压缩板卡尺寸导致焊接、调试难度上升,也没有冗余浪费板面空间,平衡了加工成本与使用性能。
