街机摇杆用零延迟USB控制编码电路板

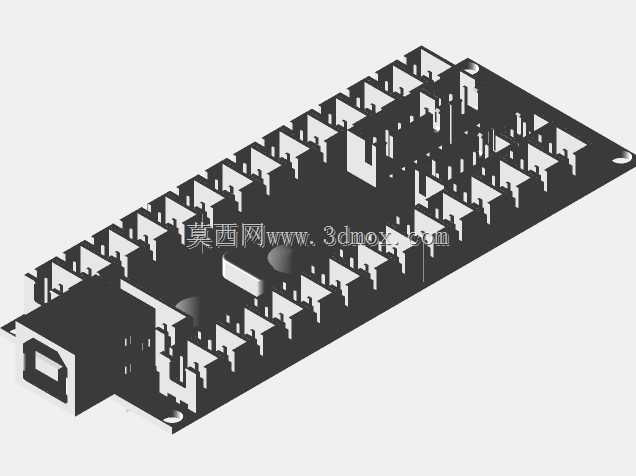

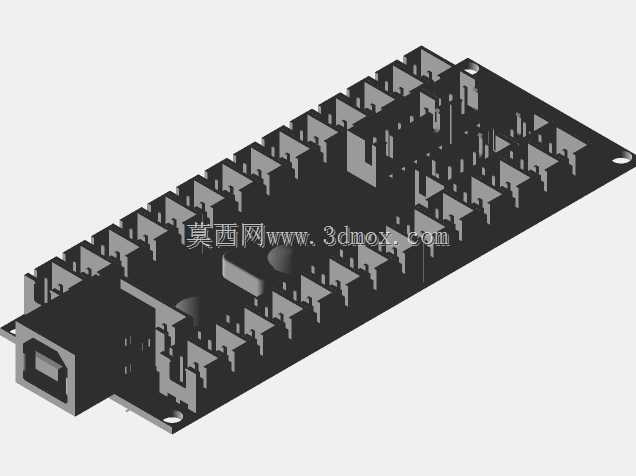

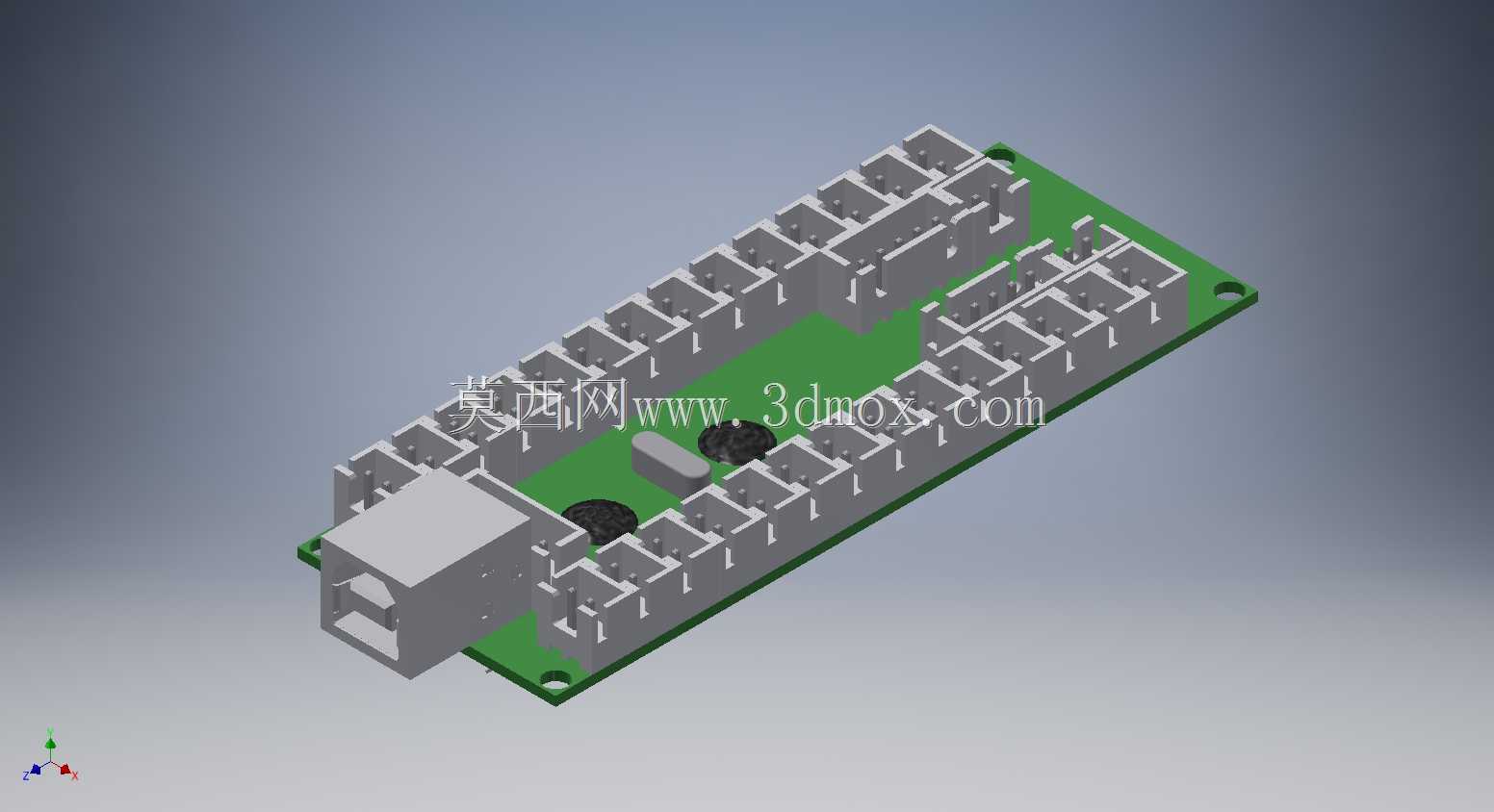

这款USB编码板主要面向商用街机、家用DIY摇杆台、复古游戏改装设备这类场景，核心作用是把摇杆的方向拨动信号、按键的触发通断信号转换成标准USB HID协议信号，直接被电脑、游戏主机、嵌入式游戏终端识别，不需要额外安装驱动，能做到操作触发到信号上报的零延迟传递，避免格斗类、竞速类游戏里的操作滞后问题。从结构设计来看，整块板采用FR-4玻纤基材做基板，板边预留了两个直径3.2mm的安装固定孔，孔位间距适配市面上绝大多数通用街机摇杆底壳的安装柱位置，不需要额外打孔改位就能直接固定。板载的接插件全部采用2.54mm间距的直插式座子，方向信号通道和按键信号通道分开排布，每个通道的丝印标识清晰对应摇杆方向、各个功能按键的接线定义，接线时不需要反复对照定义表，顺着丝印就能完成接线，能大幅减少改装、组装时的接线错误率。板上集成的USB接口采用沉板加固设计，接口根部做了补焊铜箔处理，频繁插拔USB线也不会出现接口松脱、焊盘脱落的问题，适配街机设备高频使用的工况。设计时特意把信号处理芯片布置在板身中部，避开接插件和安装孔的位置，外围的滤波电容紧贴芯片引脚布置，缩短信号走线长度，减少外界电磁干扰对信号传输的影响，哪怕是靠近开关电源、大功率音响这类强干扰源，也不会出现按键误触发、信号乱跳的问题。所有接线座的引脚都做了镀锡处理，焊接或者插装杜邦线时都能保证接触可靠，不会因为长期使用出现氧化接触不良的情况。板身整体厚度1.6mm，接插件的最高凸起高度不超过12mm，安装后不会和摇杆底壳的上层盖板产生干涉，预留的接线空间足够容纳所有杜邦线的走线，不会出现压线、卡线的问题。在实际选型使用时，只需要确认安装孔位和自身摇杆壳体匹配，按照丝印接好对应摇杆和按键的引线，插入USB接口就能直接使用，不需要做额外的参数调试，不管是批量生产商用街机设备，还是个人玩家DIY改装复古游戏台，都能直接适配使用，信号传输的稳定性完全能满足高频操作的游戏场景需求，不会因为信号延迟或者误触发影响操作体验。
