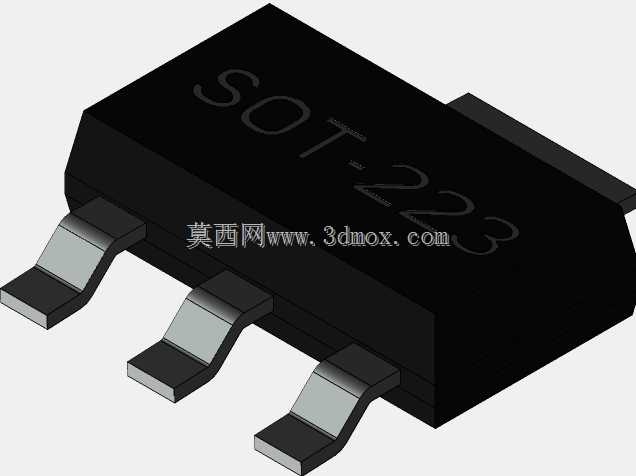

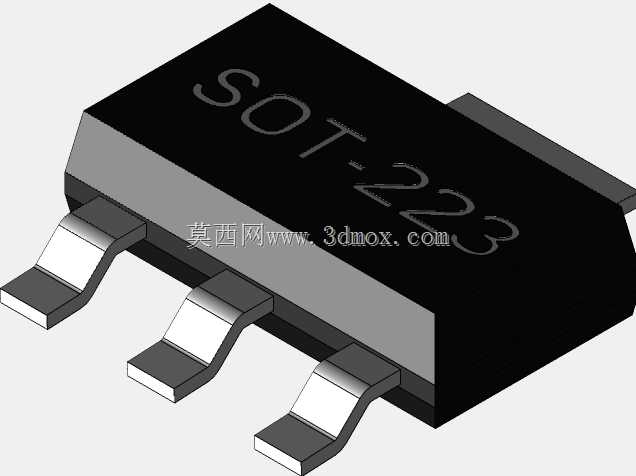

SOT223封装贴片半导体芯片三维结构

在消费电子、工业控制板卡、电源模块的PCB布局布线工作中，SOT223封装的贴片元件是板上功率通路、信号调理环节的常用载件，这类封装兼顾了小体积布局优势与中等功率的散热能力，常用来承载线性稳压器、功率三极管、低压MOS管等需要一定散热能力的半导体器件，在便携设备供电板、工控IO接口板、小型驱动模块上的应用占比极高。做板级结构设计时，很多工程师容易忽略封装三维尺寸的校验，只参考 datasheet 上的二维焊盘尺寸做封装库，往往在SMT回流焊后出现元件偏移、引脚爬锡不良，或是结构干涉——比如元件本体和旁边的立式电解电容、屏蔽盖侧壁发生碰撞，或是引脚成型角度偏差导致贴装时虚焊，这时候精准的三维封装模型就能提前规避这类问题。这个SOT223封装模型严格按照实际量产元件的成型尺寸构建，本体长度控制在6.7mm，宽度3.7mm，本体顶面到PCB板面的高度为1.8mm，引脚的共面度偏差控制在工业级SMT贴装允许的公差范围内，三个成型引脚的焊盘搭接段长度、引脚弯折弧度都完全匹配量产贴片元件的实际成型状态，不会出现三维模型引脚悬空、弯折角度过大导致的干涉误判。设计这个模型的时候，特意还原了引脚的金属弯折应力释放结构，实际生产中SOT223的引脚在成型时会在弯折处做小弧度过渡，避免引脚受温变应力时断裂，很多网上流传的简化模型直接做直角弯折，既不符合实际元件形态，也会在做板级热仿真、结构应力仿真时出现错误的边界条件。另外模型还原了本体表面的丝印区域特征，在做整机BOM可视化核对、生产装配指导文件制作时，可以直接在模型上添加元件位号、参数丝印，不需要额外调整本体表面的坐标位置。对于做高密度PCB布局的工程师来说，这个模型可以直接导入结构校验环节，核对元件和周边壳体、接插件、散热片的安全间隙，尤其是在做薄型消费类产品的时候，1.8mm的本体高度刚好卡在很多便携设备的内部空间阈值上，提前用三维模型校验，能避免后期开模后出现元件顶壳的问题。引脚的焊盘伸出长度也按照实际波峰焊、回流焊的工艺要求做了匹配，在做DFM可制造性检查时，可以直接通过模型核对钢网开口位置、焊膏印刷范围，减少试产阶段的工艺问题。
