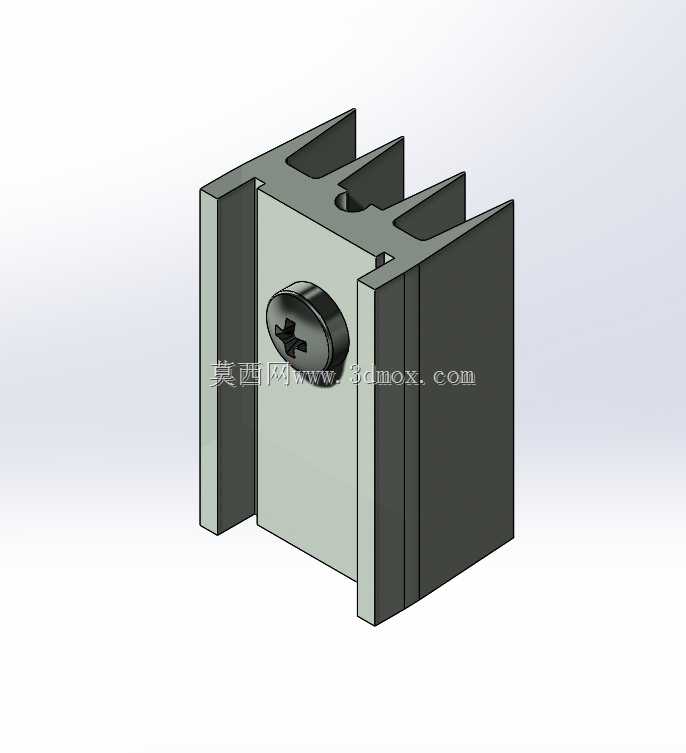

适配TO220封装器件的针式散热结构

在中小功率半导体器件的应用场景中，TO220封装的二极管、晶体管、可控硅等器件长期工作时会产生持续的结温热累积，若不能及时将热量导出，极易出现器件参数漂移、过载烧毁甚至连带周边电路失效的问题，这类小型针式散热结构正是针对该类封装器件的散热需求开发的配套结构件。从实际安装边界来看，该散热结构完全贴合TO220封装的安装孔位设计，中心预留的螺丝安装位可直接通过标准十字螺丝将器件与散热基座紧密压合，无需额外定制转接件，安装公差控制在0.1mm以内，既保证器件散热面与散热基座的充分接触，也避免压合过应力导致器件封装开裂。结构设计上采用两侧对称分布的立式鳍片布局，鳍片厚度均匀控制在1.2mm，鳍片间距预留3mm的自然对流空间，既不会因为鳍片过密导致风道堵塞积灰，也不会因为鳍片过疏损失有效散热面积，基座部分采用实心结构保证热量的横向传导效率，能快速将器件发热面的热量均匀分散到每一片鳍片上，通过自然空气对流完成热交换。从应用场景覆盖来看，这类散热结构可适配线性稳压电源、小型功率驱动板、车载低压控制模块、工控信号调理板等多种使用TO220封装器件的设备，在自然风冷条件下可将器件的工作结温降低25到30摄氏度，满足15W以内耗散功率器件的长期稳定工作需求。设计过程中充分考虑了量产加工的工艺性，整体结构可通过铝型材一次挤压成型后裁切加工，无需复杂的二次切削工序，边角处做了0.5mm的倒角处理，避免安装过程中割伤操作人员或划伤电路板阻焊层，鳍片端部的微小凹槽结构既可以作为安装对位的标识，也能在一定程度上增加鳍片的散热辐射面积，同时不会额外增加过多的材料成本。实际选型使用时，只需确认器件的安装孔距与该散热结构的基座尺寸匹配，在器件与散热基座之间涂覆薄薄一层导热硅脂填充微观间隙，即可达到最优的散热效果，无需额外加装风扇即可满足多数常规工况的散热要求，在小功率电子设备的热设计环节中，这类标准化的散热结构能够大幅缩短结构选型周期，减少定制散热件的开模成本与验证周期。
