三杯式风杯风速传感测量装置

　　风杯式风速测量装置是气象观测、风资源评估、场站环境监测领域应用最广泛的机械式测风部件，整套结构围绕垂直旋转主轴完成风速到转速信号的线性转换，没有复杂的传动冗余，在野外长期值守场景下可靠性远高于易受沙尘、雨雪干扰的光学或超声测风方案。从现场安装边界来看，这类装置的底座为圆柱配重式结构，底部预留标准安装法兰孔位，可直接固定在气象站立杆顶部、风机机舱外侧、塔吊起重臂端、桥梁健康监测支架或者农田小气候观测架上，安装时要求风杯旋转平面完全水平，周边无高大遮挡物，遮挡物与测点的水平距离至少要达到自身高度的十倍以上，避免尾流扰动导致测量值偏低。整套装置的外露高度通常控制在三百到五百毫米区间，旋转风杯的回转直径约为两百毫米左右，底座直径控制在八十到一百毫米，整体重量控制在一千克以内，风荷载作用下对安装立杆的附加弯矩很小，不需要额外做加强支撑。

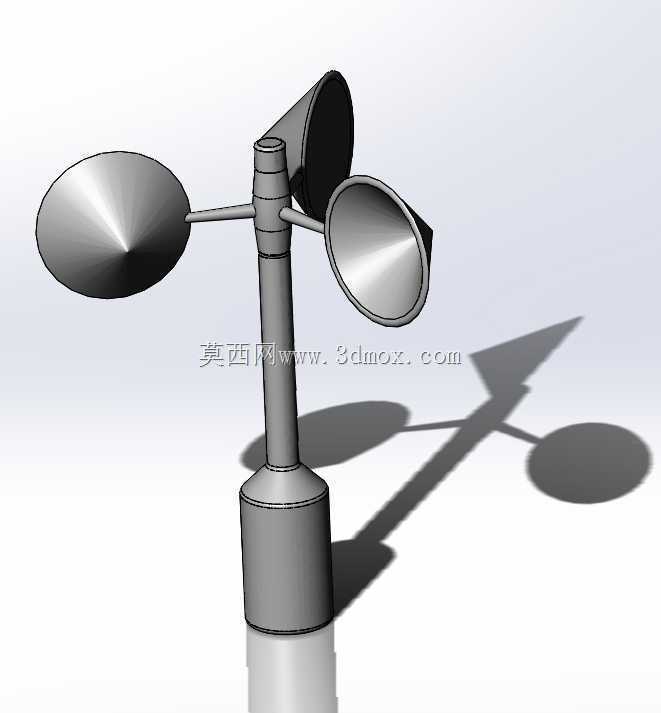

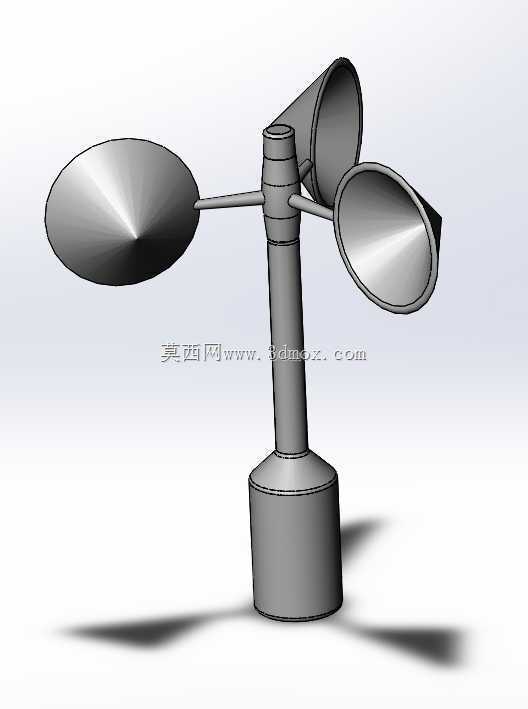

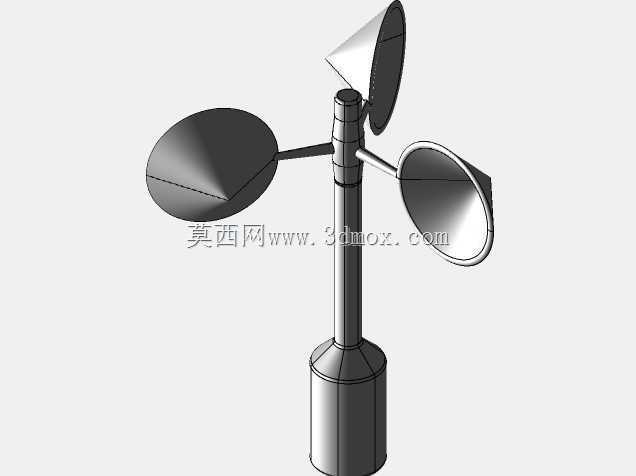

　　结构设计上，三个锥形风杯沿垂直主轴周向均匀120度分布，杯体的凹面迎风、凸面背风，气流作用在凹面的推力远大于凸面受到的阻力，三个风杯的受力差会持续驱动主轴旋转，风速和主轴转速在常规测量区间内呈现稳定的线性对应关系，不需要复杂的非线性修正算法。风杯和水平支臂采用一体化刚性连接，支臂嵌入主轴上部的夹持座内，通过径向顶丝锁紧，长期运行不会出现支臂滑移、风杯偏摆的问题。垂直主轴分为上下两段，上部伸出段承载风杯组件，下部藏在圆柱形壳体内，壳体内部集成轴承组、转速检测元件和信号处理电路，壳体和底座之间做密封处理，防护等级可以达到IP65以上，能够抵御露天环境下的降雨、沙尘和盐雾侵蚀。

　　实际选型应用中，这类机械式风速计的启动风速通常低于0.5米每秒，测量上限可以覆盖到六十米每秒，完全满足陆地气象观测、风电场前期测风、港口起重设备防风预警、高速公路横风监测的使用需求。和超声风速仪相比，三杯式结构不需要定期清理超声探头表面的积灰和结冰，维护周期可以拉长到一年以上，在西北戈壁、沿海高盐雾、东北低温积雪区域的适配性更强。设计建模过程中需要重点校核几个关键尺寸链：首先是三个风杯的动平衡精度，单个风杯的重量差要控制在零点五克以内，避免高速旋转时产生径向振动磨损轴承；其次是风杯和主轴的同轴度，支臂长度的累计误差不能超过一毫米，否则旋转时会产生额外的离心力；最后是底座安装面和主轴轴线的垂直度，公差要控制在0.1度以内，保证安装后风杯旋转平面始终处于水平状态。

　　在不同的部署场景下，结构细节可以做针对性调整：用于北方冬季积雪区域的版本，会在壳体上部增加加热模块，低温环境下自动加热防止风杯转轴冻住无法启动；用于港口塔吊的版本，会在风杯边缘增加醒目警示色，同时整体做防静电喷涂，避免高空作业时静电累积干扰信号传输；用于农业小气候观测的版本，可以适当缩小风杯回转直径，降低整体迎风面积，减少强对流天气下装置被大风吹折的风险。整套结构没有易损的精密配合部件，轴承采用免维护的深沟球密封轴承，正常户外使用寿命可以达到五年以上，输出信号可以选择脉冲量、模拟量或者RS485接口，直接接入现场的数据采集仪，不需要额外配置信号转换模块。建模时所有配合面都保留了实际工程的公差余量，风杯、支臂、主轴、壳体、底座各零件拆分清晰，既可以用于测风设备的结构原理演示，也可以作为气象监测站点布设时的安装干涉校验参考，提前核对装置和周边支架、走线槽的空间位置，避免现场安装时出现部件碰撞、维护空间不足的问题。
