PCB组件用插片式铝制散热结构件

这款散热结构件主要面向PCB板载功率器件的散热需求设计，常见于工业控制板卡、大功率电源模块、伺服驱动板等需要持续带走器件工作热量的场景，安装位置对应PCB上预留的功率器件贴装区域，通过接触面的热传导将芯片、MOS管等发热元件工作产生的热量快速导出，再通过密集的鳍片结构与空气完成热交换，避免器件因结温过高触发降频、寿命衰减甚至热击穿故障。

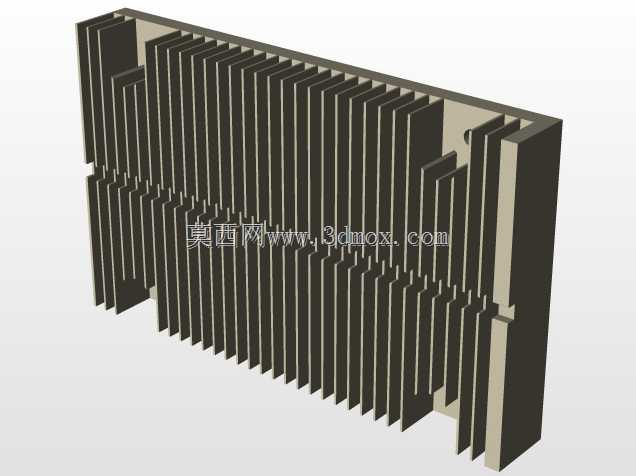

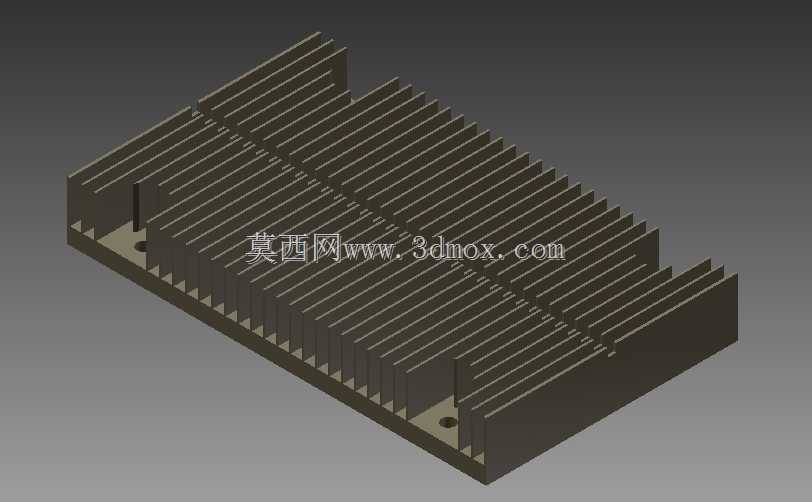

从结构设计来看，整体采用矩形基座加等间距平行直鳍片的布局，基座底部预留了四个对称的安装定位孔，孔位尺寸匹配PCB上常用的M3螺丝安装规格，安装时可在基座与发热器件接触面填充导热硅脂或者导热垫片，降低接触热阻，基座厚度经过热阻仿真校核，既保证热量在基座平面内的快速扩散，又不会占用过多板上垂直空间。鳍片采用等厚直肋设计，鳍片间距经过流阻与散热效率的平衡计算，既保证自然对流场景下空气可以在鳍片间隙内顺畅流通，不会出现气流滞止区，又尽可能提升了有效散热面积，鳍片高度根据常规板卡上方的预留空间设定，不会与机箱内其他板卡、结构件产生干涉。

设计过程中优先考虑了批量加工的工艺性，基座与鳍片可采用插片工艺或者一体挤压成型工艺生产，不需要额外的复杂机加工工序，边角处做了微小的倒角处理，避免安装过程中割伤操作人员或者损坏PCB上的周边元器件。在实际选型使用时，需要核对安装孔位与PCB上器件的位置匹配度，确认鳍片高度方向不会超出机箱内部的净空边界，同时根据发热器件的总功耗核算该散热结构的热阻是否满足温升要求，自然对流工况下该结构可适配一定功率范围内的器件散热需求，若搭配轴向风扇使用可进一步提升散热能力，适配更高功耗的发热场景。结构的对称设计也支持正反方向安装，适配不同布局的PCB板卡走线与器件排布，不需要额外修改结构即可适配多种同安装尺寸的板卡散热需求，基座的平面度控制在合理公差范围内，保证与发热器件表面的充分接触，减少不必要的接触热阻损耗。
