法兰安装式重载电源连接器结构设计

　　这款法兰安装式重载电源连接件，主要面向工业电气柜内部电源回路、大功率设备外接供电端口的连接需求，在电源变压器输出端配电、工业控制柜进线端接驳、大功率机电设备电源输入接口等场景中广泛应用，能够实现大电流回路的可靠通断，同时兼顾安装后的结构防护与插拔便利性。从实际使用场景来看，这类连接件常被布置在设备外壳的面板开孔处，外侧对接设备供电插头，内侧直接接驳变压器输出端的铜排或者导线束，避免导线直接外露拉扯导致的接线松脱、绝缘破损问题，尤其适合车间内存在设备移动、线缆频繁插拔的运维场景，相比传统的接线端子排，这类集成式连接器不需要逐根压接端子拧接螺丝，插拔一次即可完成多根电源芯线的对接，大幅缩短设备现场安装、故障检修时的接线耗时。

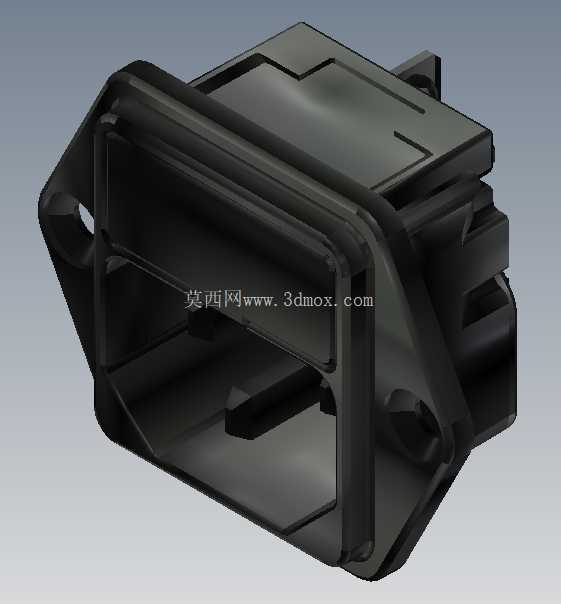

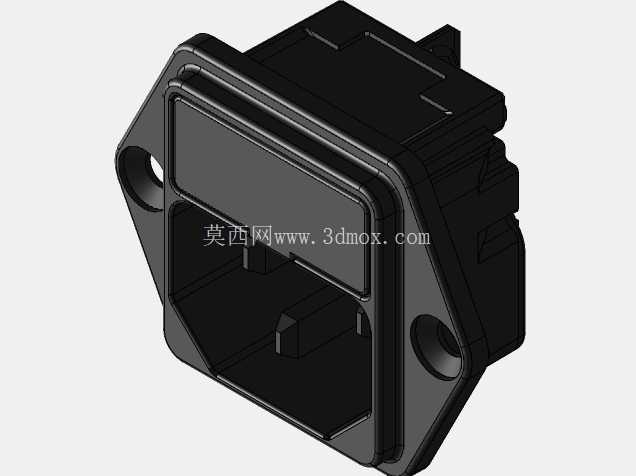

　　从结构设计思路来看，这款连接件采用带安装耳的法兰式基座结构，两侧的安装耳预留了沉头安装孔，安装时可以直接从设备面板外侧将基座嵌入预开好的方孔内，通过两颗螺丝从正面锁紧固定，不需要在面板背部预留拧螺丝的操作空间，适配厚度1.5mm到3mm的冷轧钢电气柜面板、工程塑料设备外壳，安装边界的容错率较高，面板开孔尺寸偏差在0.5mm范围内都可以顺利装入。基座主体采用高强度阻燃工程塑料注塑成型，表面做了哑光磨砂处理，材料耐温范围覆盖-40℃到120℃，能够满足工业车间内夏季高温、冬季低温的环境使用要求，同时材料具备良好的绝缘性能，爬电距离符合低压电气设备的安全规范，即使在潮湿多尘的车间环境下，也不会出现相邻芯线之间的爬电击穿问题。

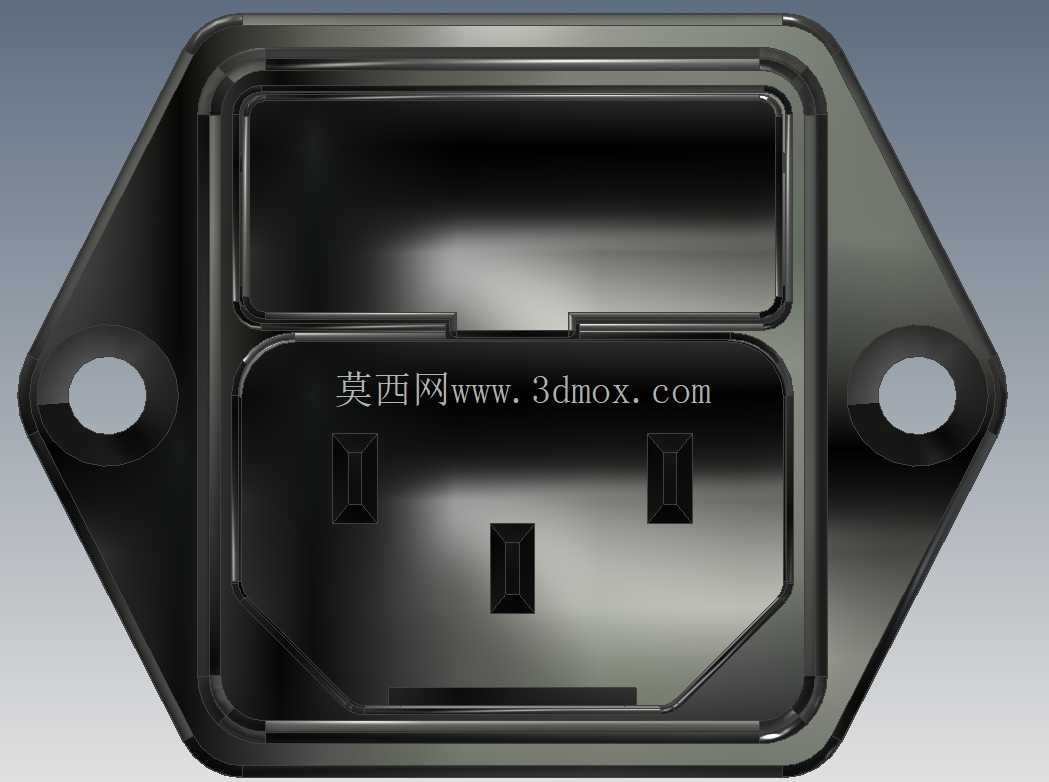

　　基座的对接端设计了梯形防呆卡槽，对接插头时只有方向完全匹配才能插入，能够完全避免现场运维人员插反导致的电源相序接反问题，卡槽周边做了1.5mm高的围边，插头插入后围边会包裹住插头的对接端，形成初步的物理防护，阻挡大部分粉尘、飞溅的切削液直接进入接触件位置。基座内部的接触件安装腔做了分隔筋设计，每个芯线的安装位置都有独立的腔室，避免安装导线时铜丝外露导致的相邻极间短路，腔室尾部设计了导线防拉脱结构，导线接入锁紧后，即使外部线缆受到100N以内的轴向拉力，也不会出现导线从接线位松脱的情况。

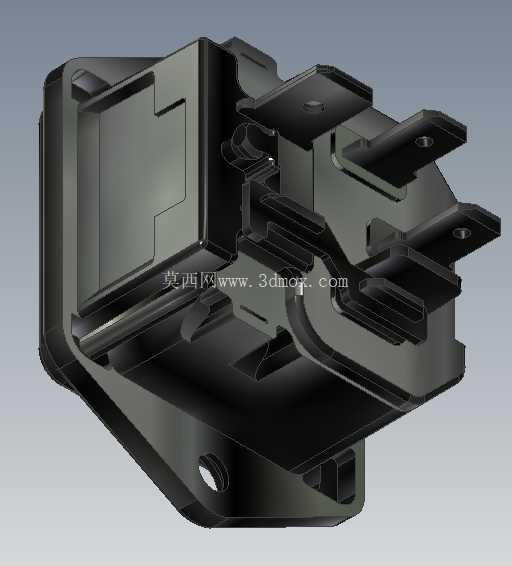

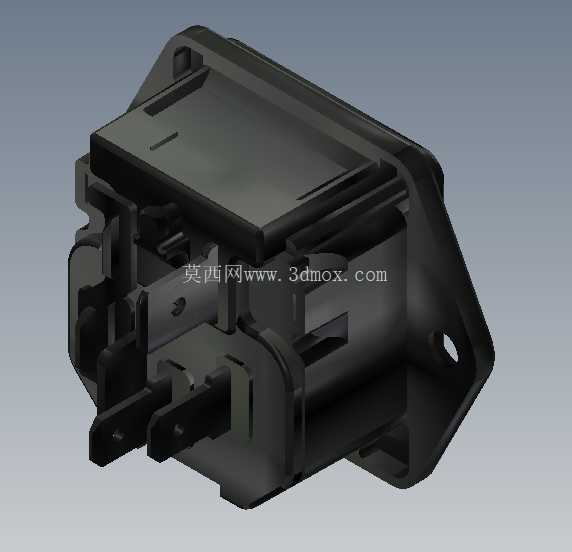

　　从安装尺寸边界来看，这款连接器的法兰外轮廓宽度为62mm，高度为42mm，基座嵌入面板的深度为28mm，背部接线端预留的导线弯曲半径空间不小于35mm即可满足接线要求，安装孔中心距为52mm，适配M4的沉头安装螺丝。对接端的插拔导向做了15度的导入斜角，插头对接时即使存在2mm以内的位置偏差，也可以顺着斜角顺利滑入对接位，不需要反复调整对位，降低现场插拔的操作难度。基座背部的接线端采用螺丝锁紧式接线结构，适配2.5平方到6平方的多股铜芯导线，接线时不需要额外压接冷压端子，剥去6mm长度的导线绝缘层直接插入接线孔拧紧螺丝即可，螺丝的拧紧力矩控制在1.2N·m就能达到足够的锁紧力，既不会因为力矩过小导致接触电阻过大发热，也不会因为力矩过大压断铜丝或者损坏塑料基座。

　　在实际设备选型应用中，这类连接器常配套电源变压器的输出端使用，变压器输出的低压大电流回路通过这款连接器转接后，设备端的插头可以快速插拔，在设备需要移位维护时，不需要拆开变压器侧的接线端子，直接拔下插头即可断开电源，大幅提升运维效率。同时这款连接器的结构设计充分考虑了工业现场的误操作风险，法兰安装耳的位置做了加厚处理，即使安装时螺丝拧紧力矩过大，也不会出现安装耳开裂的问题；基座的外边缘做了R2的圆角处理，安装时不会划伤操作人员的手部，也不会割破线缆的绝缘层。相比同规格的圆形航空插头，这款方形法兰连接器的空间利用率更高，相同电流等级下，占用的面板安装面积更小，能够在有限的电气柜面板空间内布置更多的回路接口，适合多回路电源配电的设备使用。
