OdroidC1开发板定制防护外壳结构设计

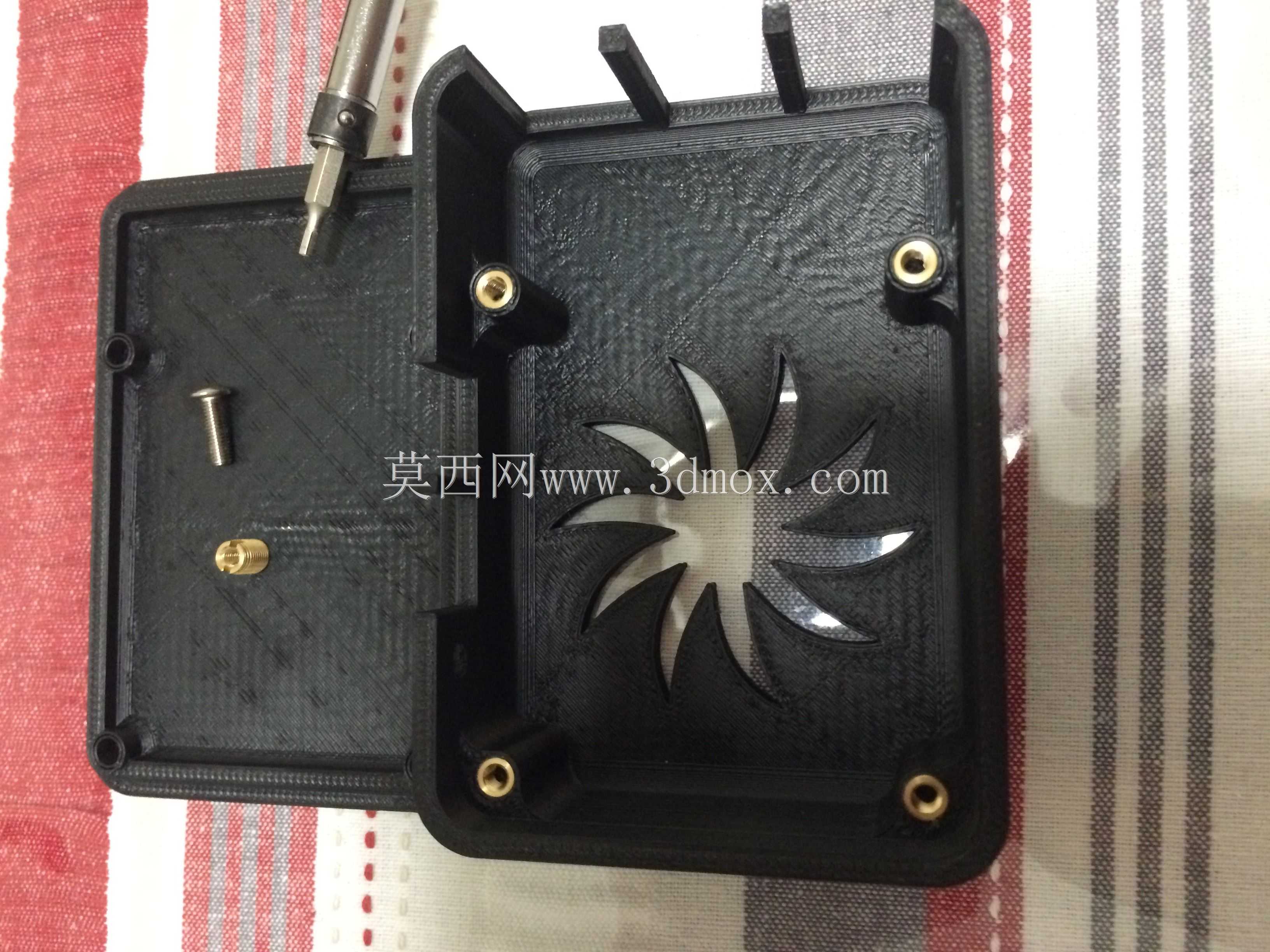

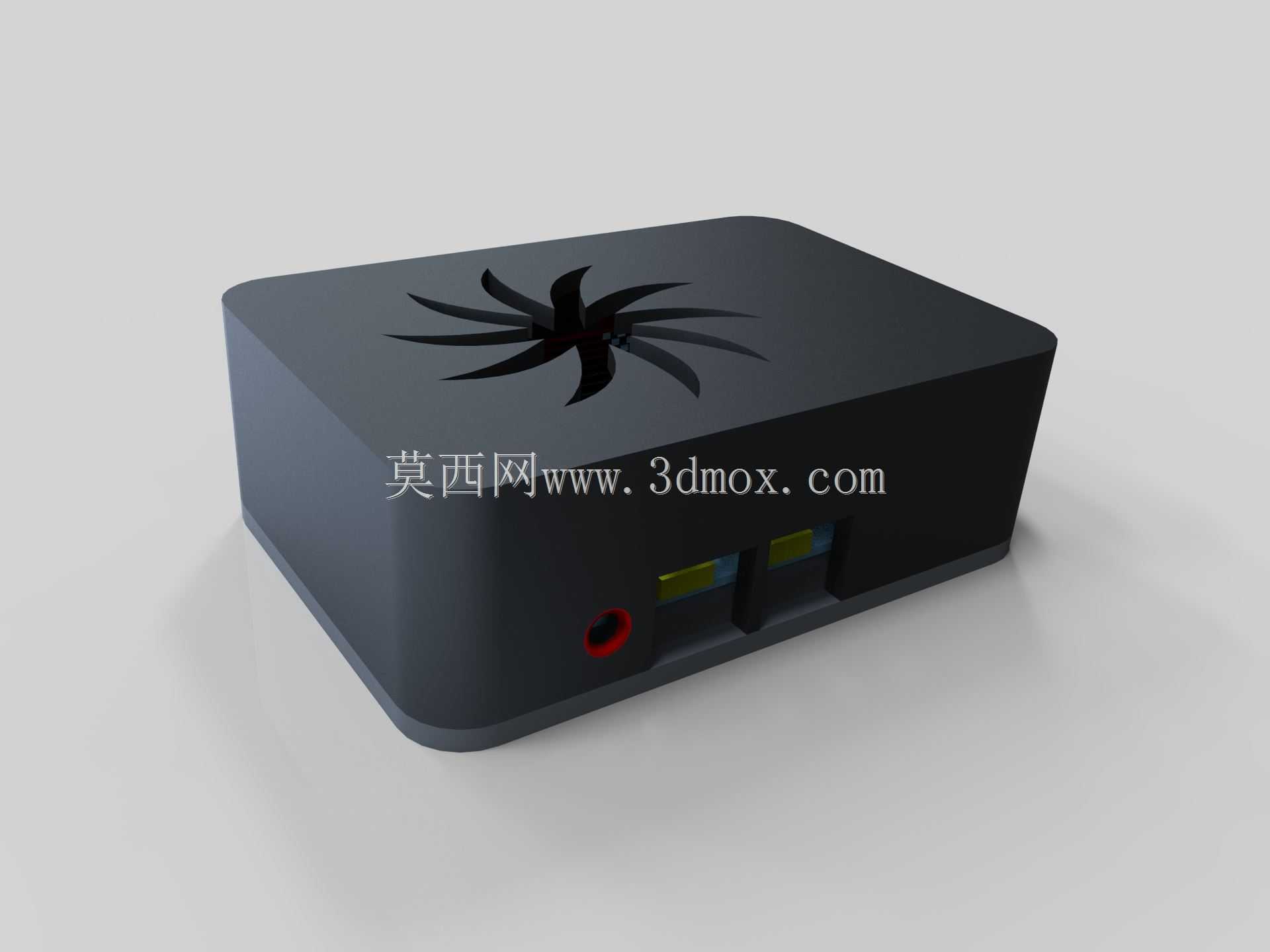

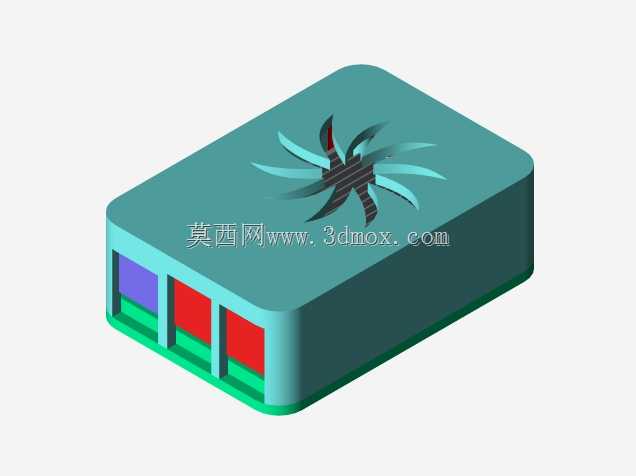

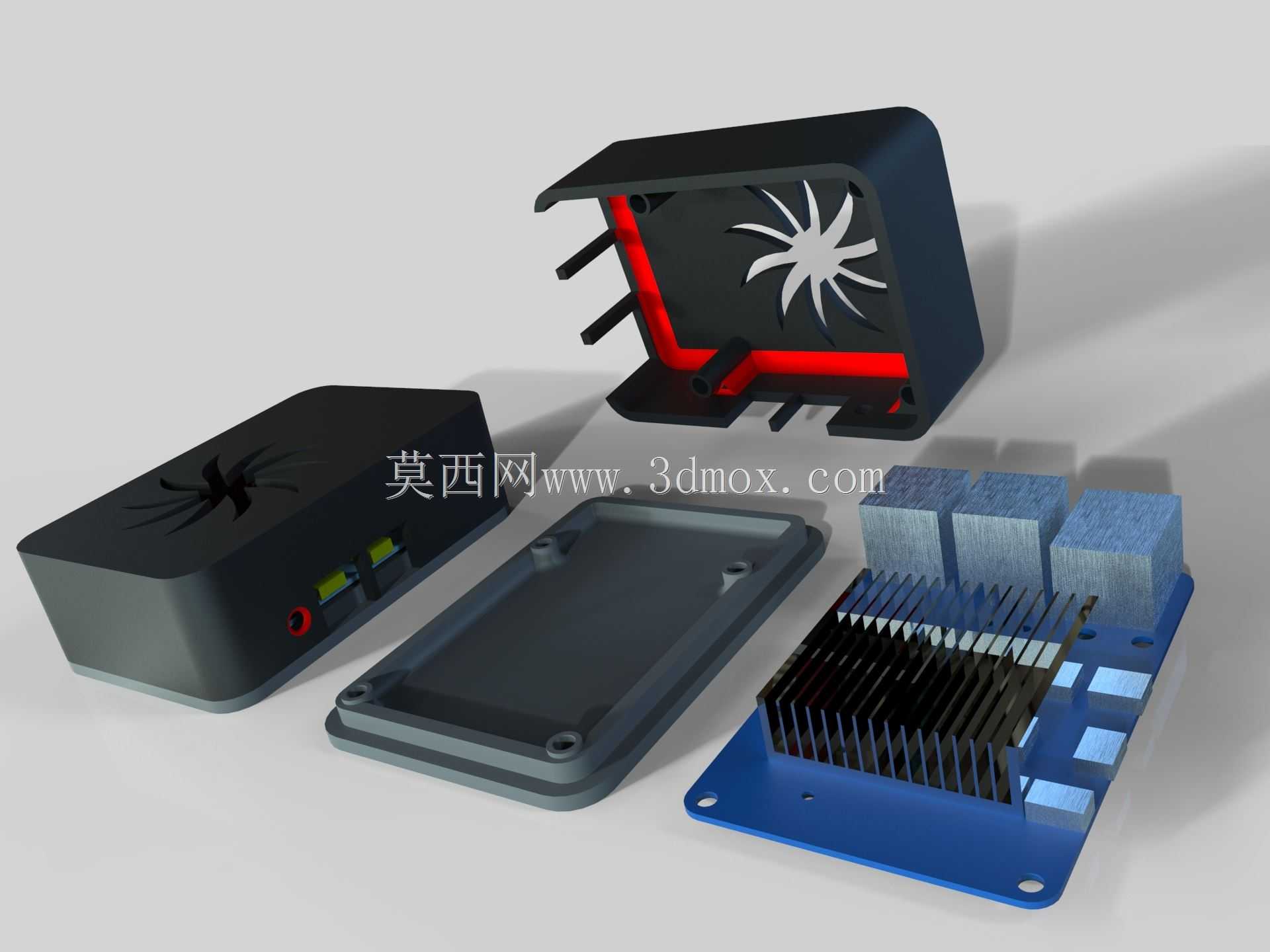

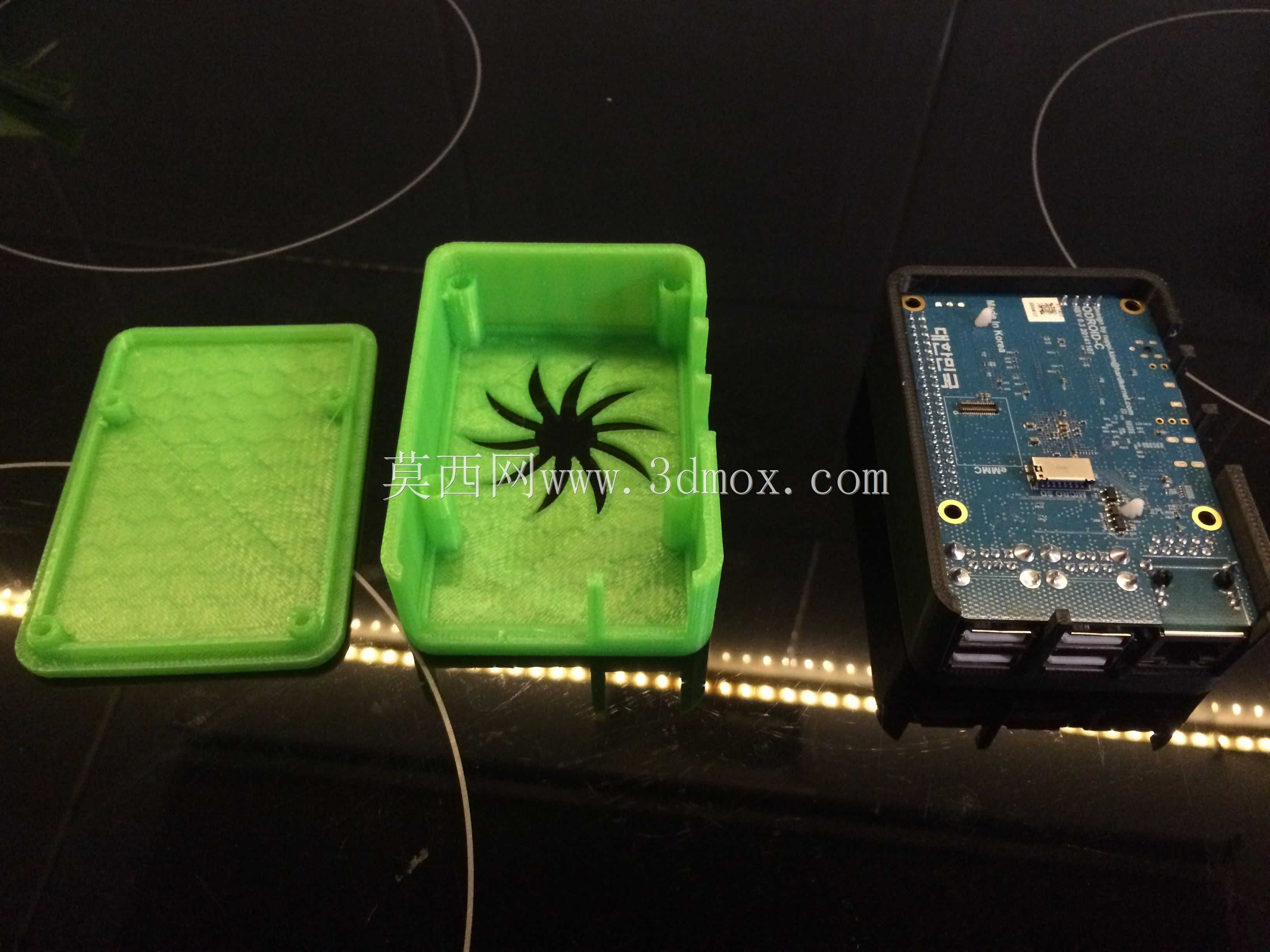

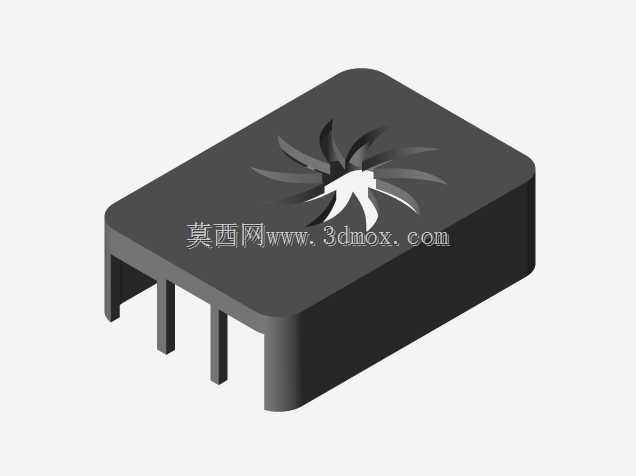

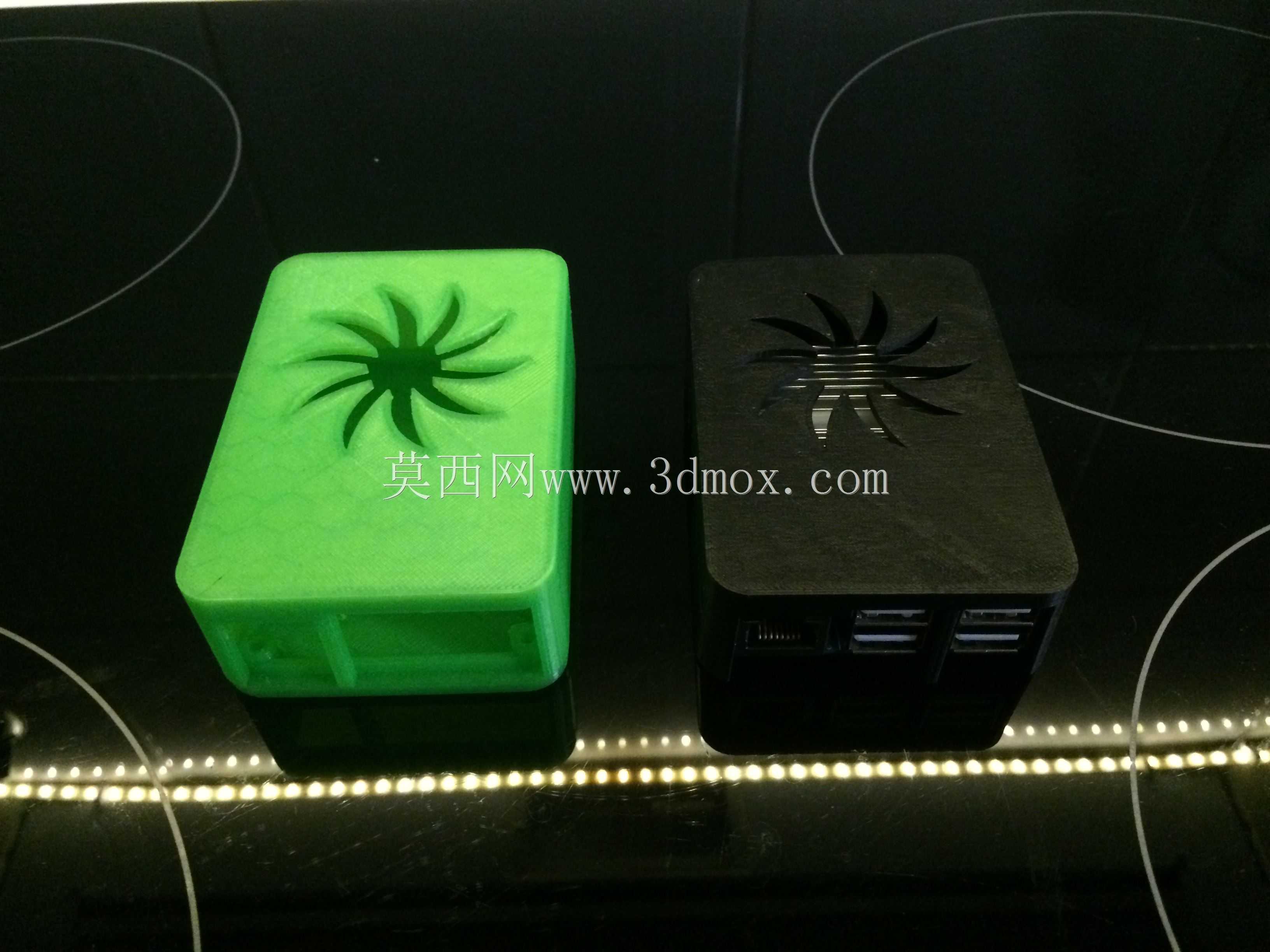

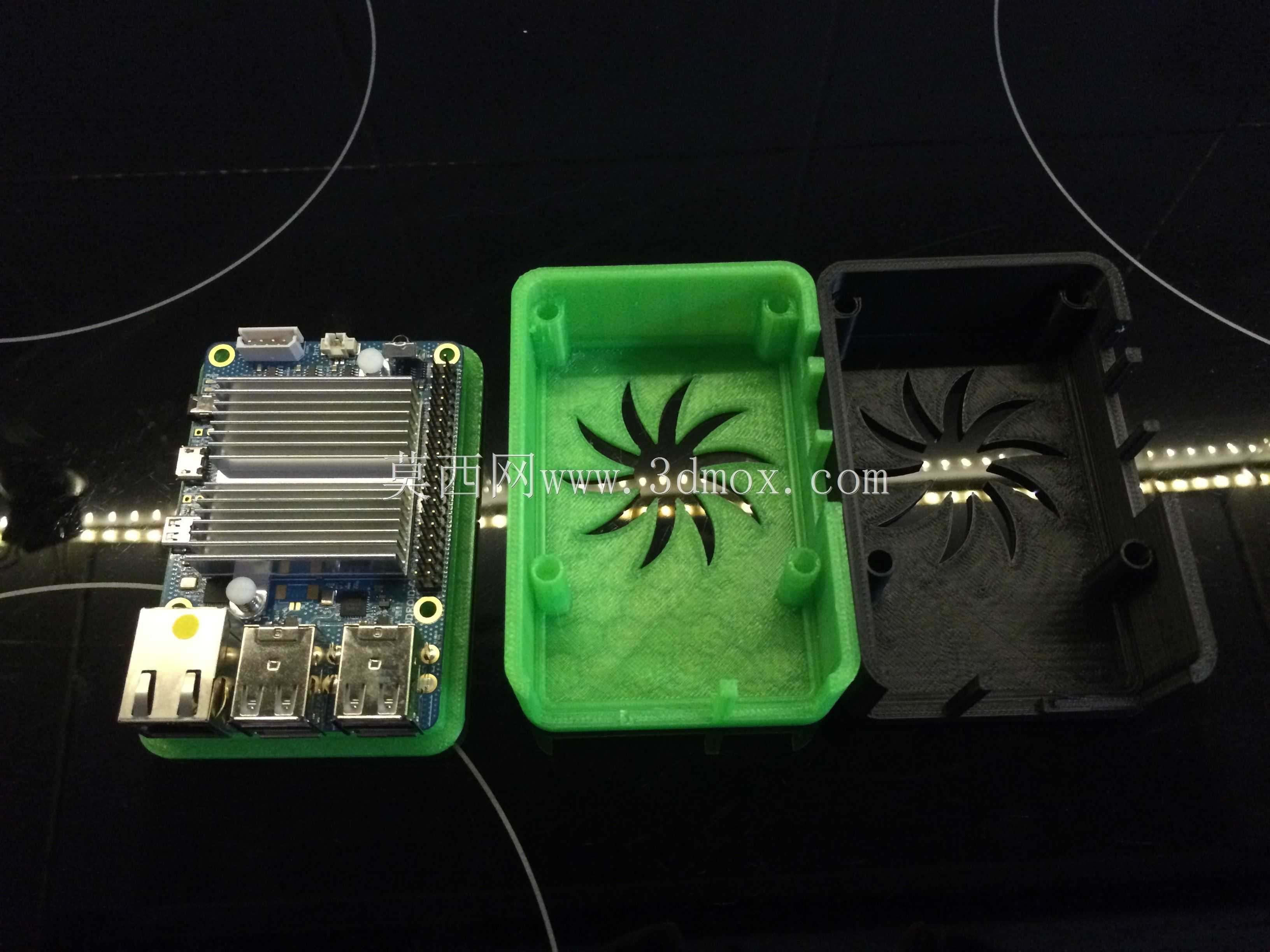

这款针对Odroid C1开发板设计的定制防护外壳，主要面向嵌入式开发、小型智能硬件部署场景使用，日常可用于工业现场数据采集节点、小型边缘计算终端、DIY智能设备主控单元的硬件防护，避免开发板直接暴露在多尘、易触碰的使用环境中，降低电路板短路、元件磕碰损坏的概率。外壳采用分体式结构设计，分为底壳与上盖两个部分，底壳预留了与开发板安装孔位完全匹配的定位柱，装配时无需额外打孔或粘接，直接将开发板对准定位柱放置即可完成固定，定位柱高度经过精准核算，既可以承托电路板避免其与壳底直接接触预留散热间隙，又不会顶到板载的贴片元件造成挤压损伤。上盖内侧做了均匀的网格状加强筋，在不增加壳体整体壁厚的前提下提升了外壳的抗形变能力，即使受到轻微的外力挤压也不会出现凹陷变形，同时上盖表面做了蜘蛛造型的镂空区域，该区域并非装饰性设计，而是对应开发板主芯片的散热位置，能够引导空气流通带走芯片工作时产生的热量，避免封闭壳体导致的热量积聚问题。外壳侧壁预留了与开发板接口完全对位的开口，包括USB接口、以太网口、电源接口以及扩展插针的避让位，装配完成后所有外接接口都可以正常插拔使用，无需拆卸外壳即可完成接线调试操作。壳体的外形尺寸完全贴合开发板的外轮廓，整体边缘做了圆角过渡处理，没有尖锐的棱角，既可以避免安装调试时划伤操作人员，也能减少外壳磕碰时的应力集中开裂风险。上下盖的配合采用卡扣式结构，在底壳的四个侧边设置了内凹卡扣位，上盖对应位置设置了匹配的卡舌，装配时对准位置轻压即可完成扣合，拆卸时只需用薄片撬动卡扣位置即可分离，无需螺丝固定，日常维护拆装十分便捷。壳体内部还预留了一定的冗余空间，可根据使用需求加装薄型散热片或者小型散热风扇，适配不同负载下的散热需求，在高负荷长时间运行的场景下也能保证开发板工作温度处于合理区间。外壳的壁厚设计兼顾了结构强度与3D打印的成型可行性，壁厚均匀无突变，避免打印过程中出现翘曲、填充不均的问题，同时也适配小批量注塑生产的工艺要求，若后续需要批量生产可直接用于开模参考，无需额外调整壁厚参数。安装边界方面，外壳底部预留了可选的固定孔位，既可以直接放置在桌面、设备仓内使用，也可以通过螺丝将外壳固定在电控板、设备机架的指定位置，适配不同的安装场景需求，不会因为固定方式受限影响设备的整体布局。
