带法兰安装基座的通讯天线固定支座结构

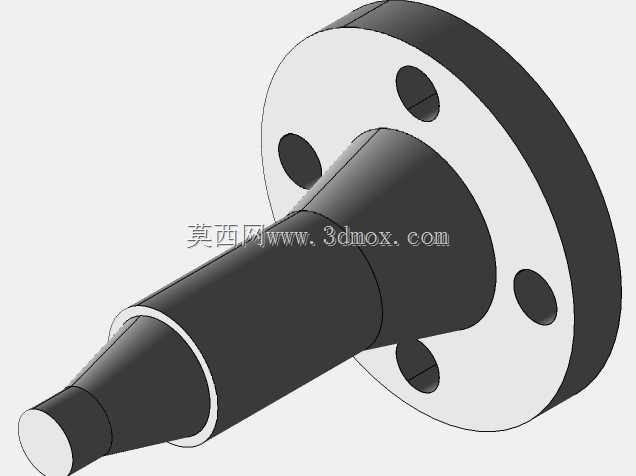

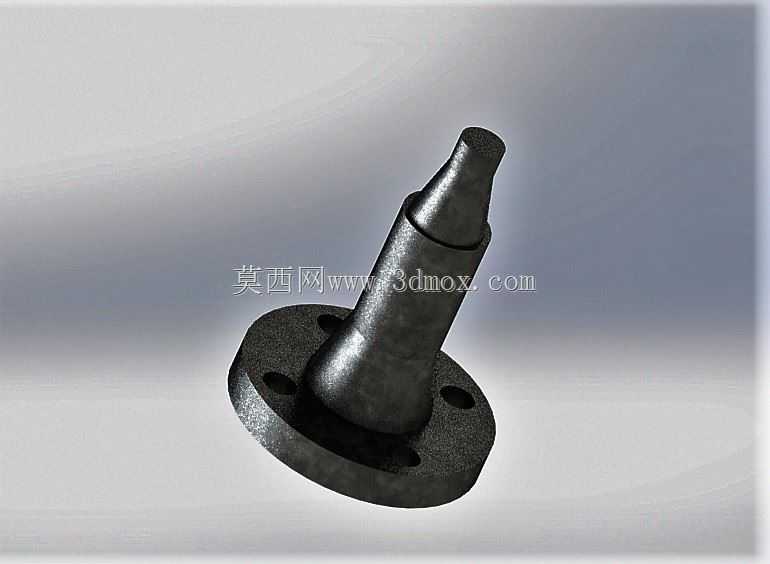

这类带法兰基座的天线固定支座，多应用在户外通讯基站、车载通讯终端、工业无线信号传输设备的天线安装场景中，核心作用是为棒状通讯天线提供稳定的安装支撑，同时保证天线安装后的垂直度与结构强度，避免设备运行过程中受振动、风力冲击出现天线偏移、松动，影响信号收发稳定性。从结构设计来看，底部采用圆形法兰盘作为安装基准面，盘面上均匀分布四个安装通孔，安装时可通过螺栓穿过通孔将支座固定在设备壳体、安装支架或者基站抱杆的适配平台上，法兰盘的接触面做了平整处理，能够保证安装后支座与安装面完全贴合，减少装配间隙带来的晃动风险。支座主体为渐变锥台结构，从法兰盘位置向上直径逐步收窄，顶端设置天线插接固定位，这种锥台结构一方面可以降低整体重量，减少材料用量，另一方面能够优化应力传递路径，当天线受到侧向风力或者振动冲击时，外力可以沿着锥面均匀传递到底部法兰盘，避免应力集中在根部位置出现断裂。在设计这类支座时，首先要匹配对应天线的安装接口尺寸，顶端插接位的内径、深度需要和天线底部的插接端完全适配，保证装配后天线不会出现旷量；其次法兰盘的安装孔位需要和安装场景的预留孔位对齐，孔位的中心距公差需要控制在合理范围内，避免现场安装时出现孔位错位无法装配的问题。安装边界方面，法兰盘的外径决定了支座安装时需要的最小平面空间，锥台部分的高度决定了天线安装后底部距离安装面的抬升高度，设计时需要结合天线的长度、重量调整锥台的壁厚，保证整体结构的抗弯折强度满足使用要求，比如车载场景使用的支座，需要承受车辆行驶过程中的持续振动，壁厚就要比固定基站使用的同尺寸支座适当增加，同时法兰盘的安装孔需要加装防松垫圈的预留空间，避免螺栓受振动松脱。这类支座的外形没有多余的冗余结构，所有曲面和平面的过渡位置都做了圆角处理，既可以减少加工过程中的应力集中，也能避免安装时尖锐边角划伤操作人员，在实际选型应用中，需要根据天线的重量、使用场景的振动强度、户外环境的抗风等级来匹配对应尺寸的支座，保证长期使用的结构可靠性。
