16位称重传感USB控制板结构设计

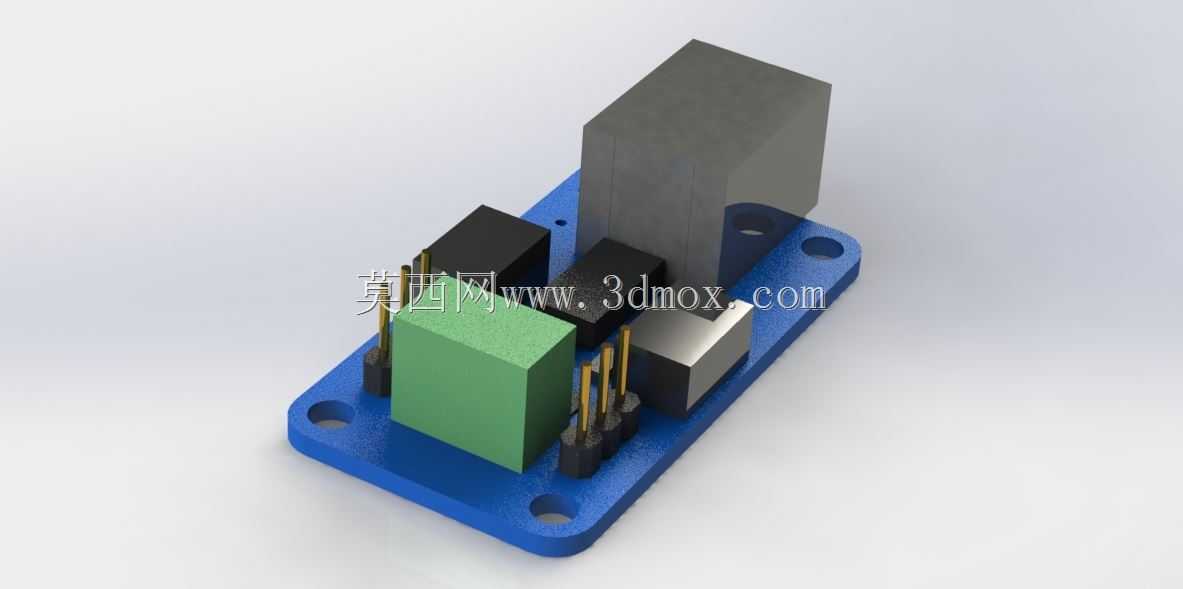

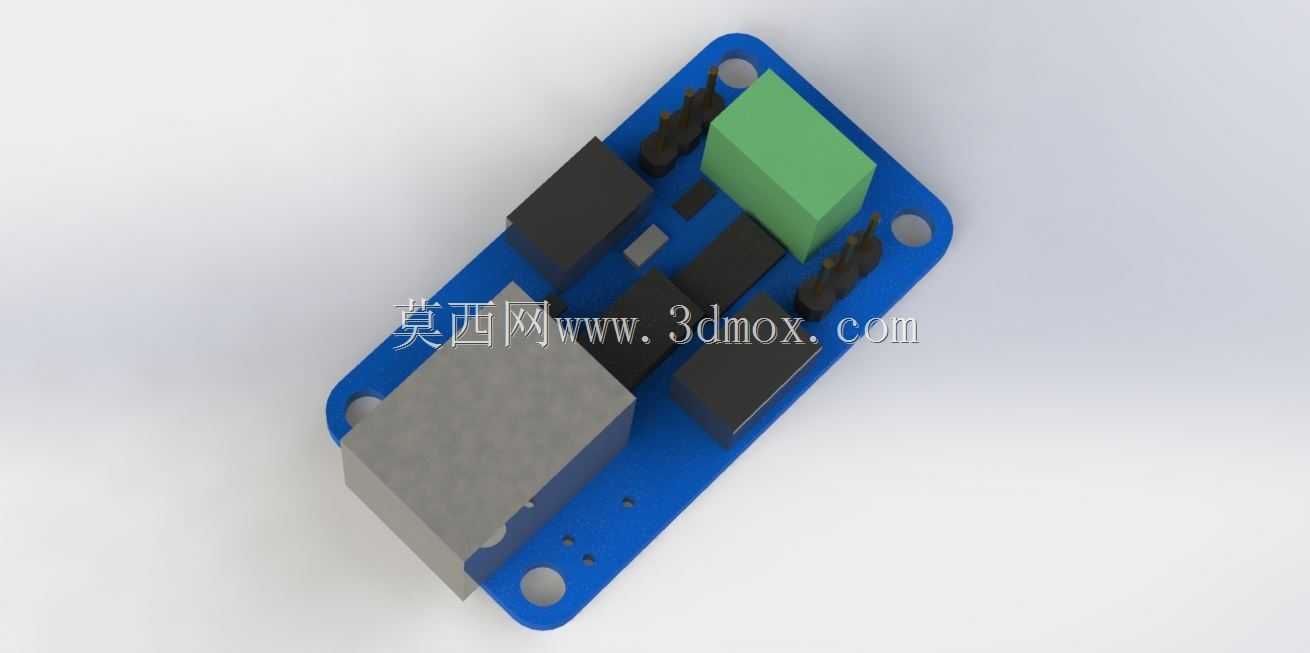

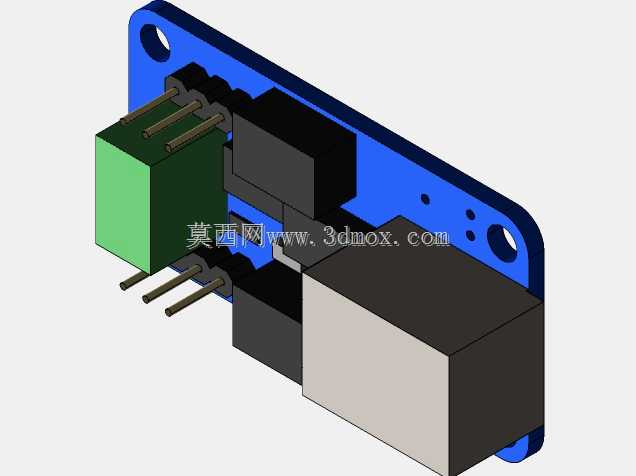

这款控制板的核心应用场景覆盖模拟赛车外设、轻型飞行模拟踏板、小型手制动输入装置等模拟硬件领域，核心作用是完成称重传感器的信号采集与模数转换，通过USB接口将载荷变化量转化为可被上位机识别的数字信号，为模拟驾驶类外设提供高精度的输入信号支撑。从功能特性来看，板载16位模数转换单元，可实现对毫伏级称重传感器输出信号的高精度解析，相较于传统电位器式模拟输入结构，不存在机械磨损带来的信号漂移、精度衰减问题，信号线性度表现优异，能够精准捕捉踏板、手刹类部件的微小施力变化，还原真实驾驶场景下的操控脚感反馈。设计层面完全参照官方公布的PCB布局完成三维结构搭建，所有元器件的占位高度、接插件位置、板体轮廓均与实物一致，板体采用蓝色PCB基材为安装基底，预留三个对称分布的沉头安装孔，可直接通过M3规格螺丝固定在模拟外设的支架结构上，安装孔位的中心距、沉头深度均符合常规外设安装的通用尺寸边界，无需额外打孔适配即可完成装配。板上集成的元件包含不同封装规格的电解电容、接插件排针、信号处理芯片、USB接口座，各元件的高度差在模型中均做了精准还原，最高元件为板载的信号隔离模块，整体高度不超过25mm，最低元件为贴片式阻容件，贴装高度控制在2mm以内，设计时充分考虑了外设外壳的内部空间预留需求，不会出现元件与外壳干涉的问题。在结构设计过程中，重点校核了接插件的插拔空间，USB接口位于板体侧边，插拔时不会与周边安装结构产生空间冲突，称重传感器的接线排针预留了足够的走线空间，接线完成后线材可顺着板体边缘排布，不会被上方安装的结构件挤压。对于模拟赛车外设的开发者而言，该结构模型可直接用于外设外壳的结构设计、安装支架的适配校核，无需额外测量实物尺寸即可完成整体结构的装配验证，能有效缩短外设开发过程中的结构打样周期，避免因尺寸偏差导致的装配干涉问题。板体的边缘做了圆角处理，没有尖锐的直角结构，安装过程中不会划伤线材或者安装人员的手部，所有元件的布局均考虑了散热需求，发热元件周边预留了足够的空气流通空间，长时间工作状态下不会出现热量堆积导致的信号漂移问题。
