带7英寸触控屏覆盆子派嵌入式防护外壳

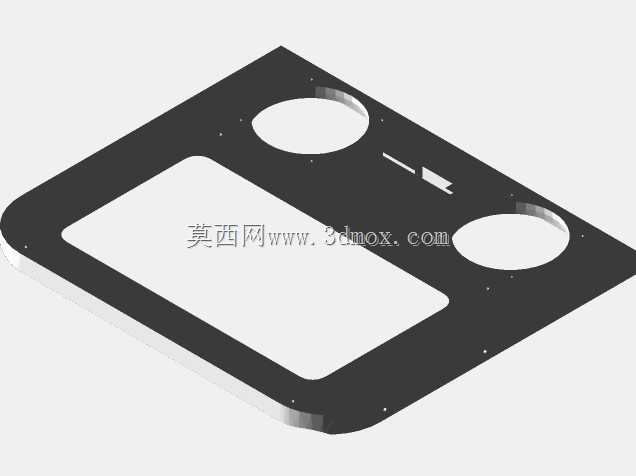

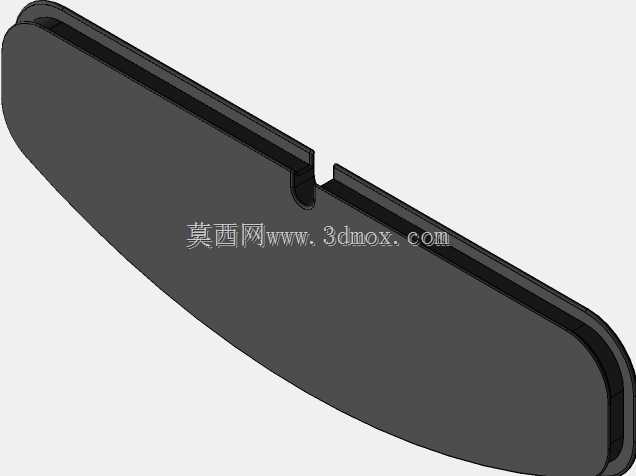

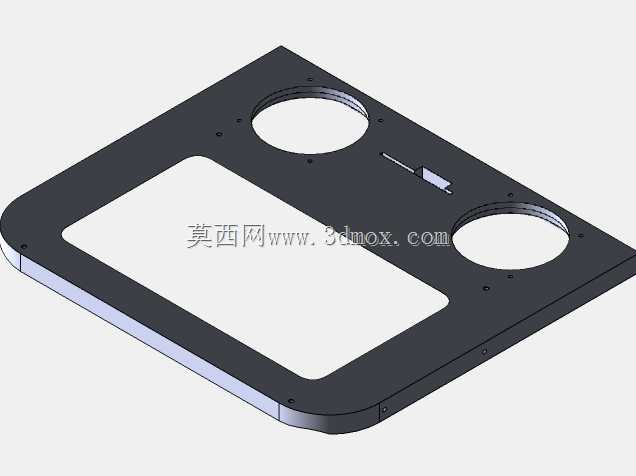

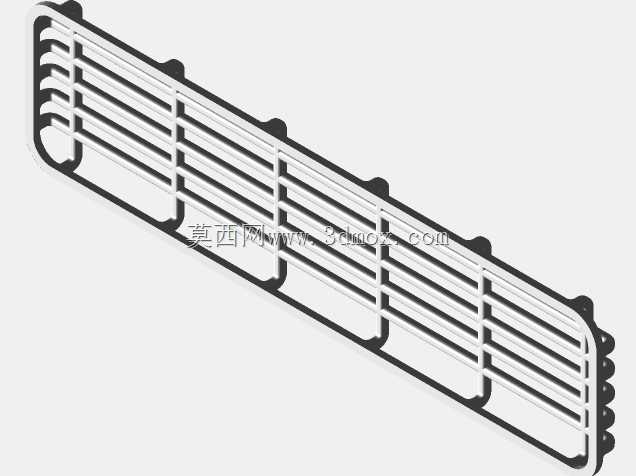

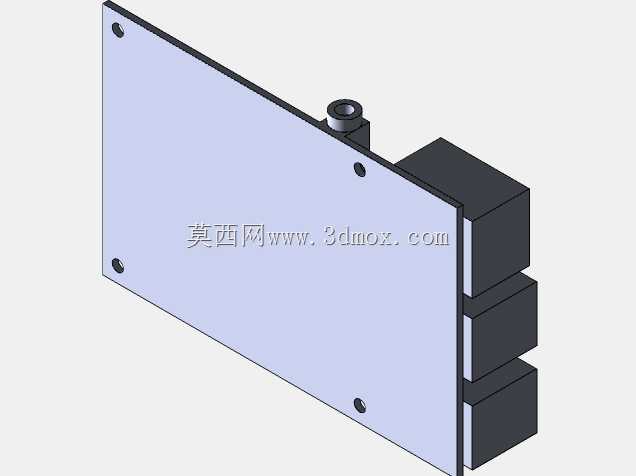

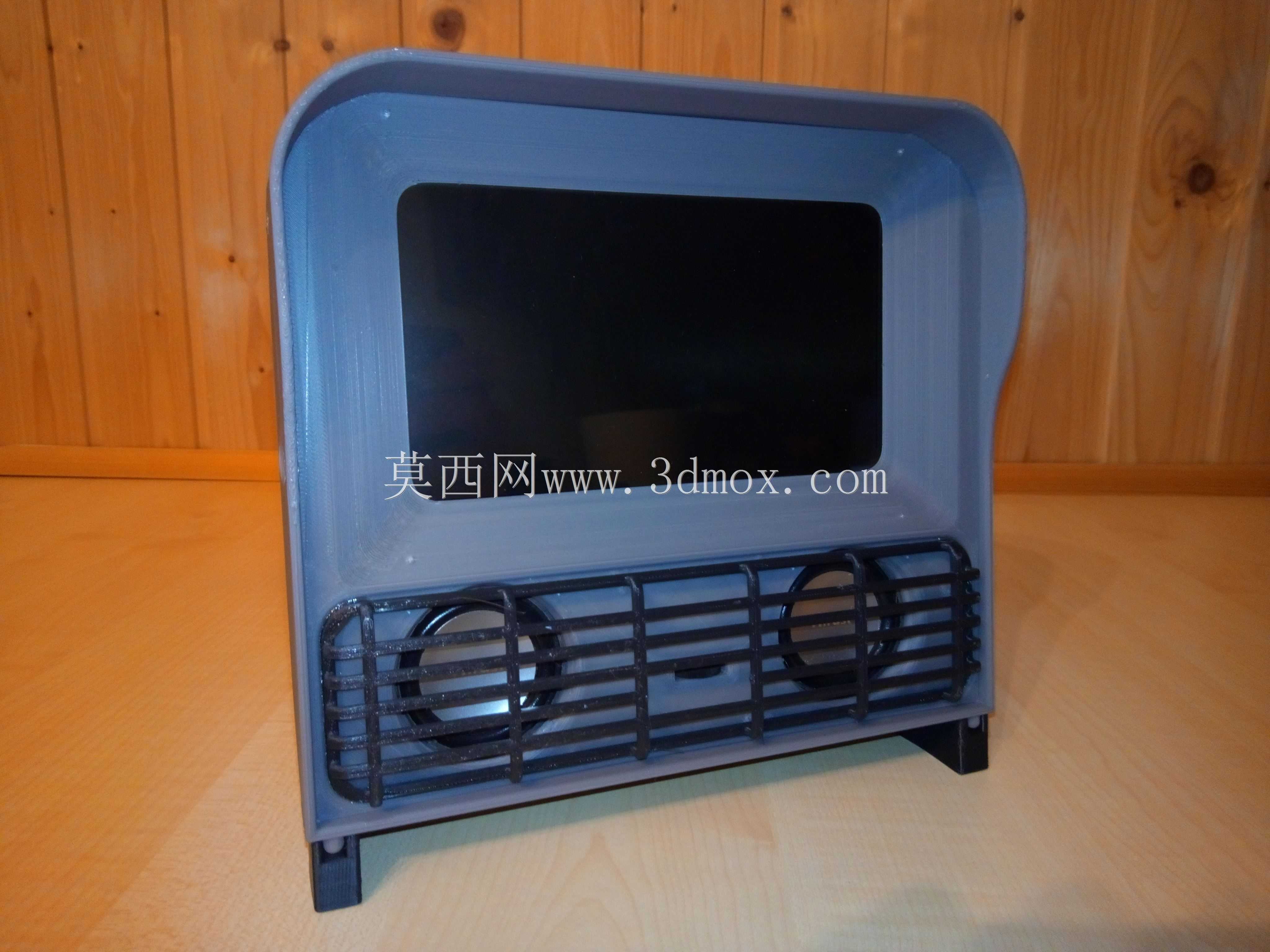

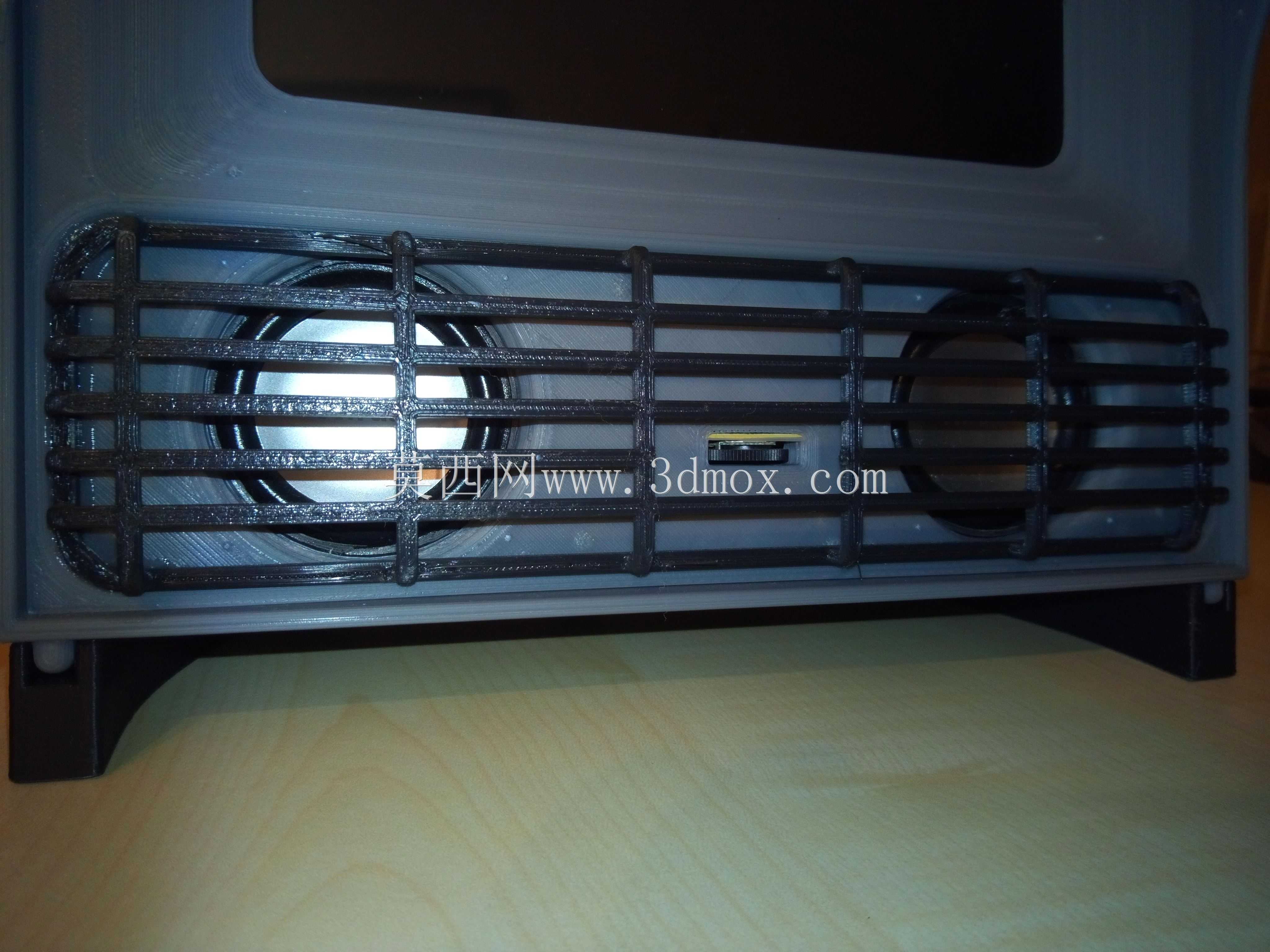

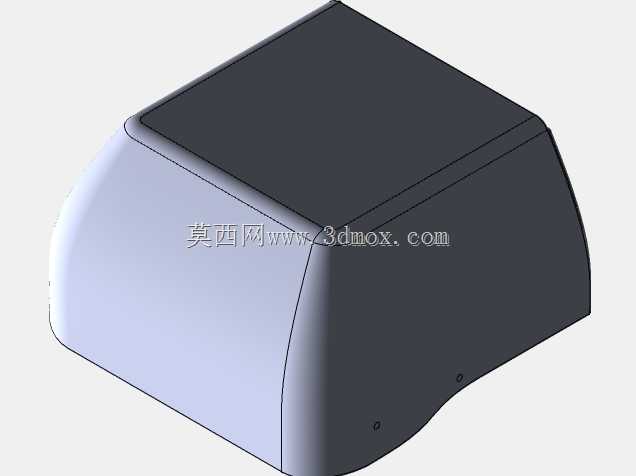

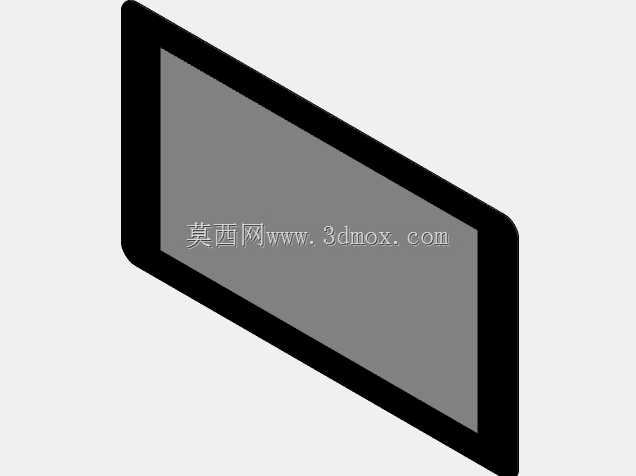

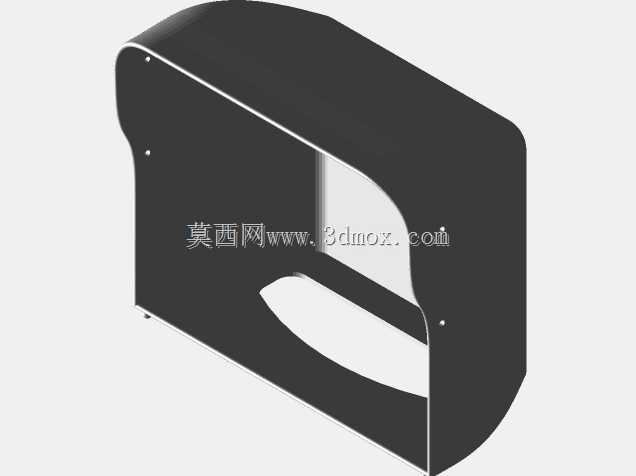

这款嵌入式防护壳体主要面向小型工控终端、桌面式人机交互设备的集成场景，适配搭载7英寸触控显示屏的覆盆子派核心板使用，可直接放置在工作台面作为小型操作终端，也能通过底部预留的安装支脚固定在设备机架侧壁，适配车间工位数据采集、小型设备参数调试、桌面式交互演示等多种使用场景。壳体整体采用半包式防护结构，上半部分预留7英寸触控屏的安装沉台，屏幕安装位周边做了内凹的挡边设计，既可以避免屏幕边缘直接受外力磕碰，也能在屏幕贴合安装时起到定位作用，减少装配时的对位调整工作量。下半部分对应核心板的发热区域设计了通风格栅结构，格栅采用横向加强筋搭配竖向分隔条的布局，在保证通风散热面积的同时，格栅筋条的厚度经过核算，不会因为开孔过大降低壳体正面的抗冲击能力，格栅后方预留了两个小型扬声器的安装位，可直接适配常用的27mm直径圆形扬声器，满足交互场景的音频输出需求。壳体顶部做了弧形外伸的遮阳挡边，当设备放置在靠窗或者有顶部直射光源的工位时，挡边可以遮挡部分直射光线，减少触控屏表面的反光，提升强光环境下的屏幕可视性。壳体两侧预留了走线缺口，方便核心板的电源接口、USB接口、网线接口外接线路，不会因为壳体包覆导致接口无法插接。底部的支撑脚做了加高处理，让壳体底部和安装面之间留出10mm左右的间隙，既可以避免桌面的水渍、灰尘直接进入壳体底部的散热孔，也能让底部形成空气流通的通道，提升核心板长时间运行时的散热效率。设计过程中优先考虑了装配的便捷性，壳体内部的螺柱位置完全对应覆盆子派通用开发板的安装孔位，不需要额外做转接板就能直接固定核心板，屏幕安装位的压边可以直接卡住常规厚度的7英寸触控模组，减少额外的固定零件数量。壳体的外形尺寸控制在220mm×180mm×160mm范围内，不会占用过多的桌面安装空间，侧壁厚度均匀，适配3D打印或者小批量注塑加工的工艺要求，安装时不需要额外定制专用的固定支架，利用底部支脚的安装孔就能直接固定在常见的铝型材机架或者设备面板上。
