齿轮传动式可调角度太阳能电池板支撑装置

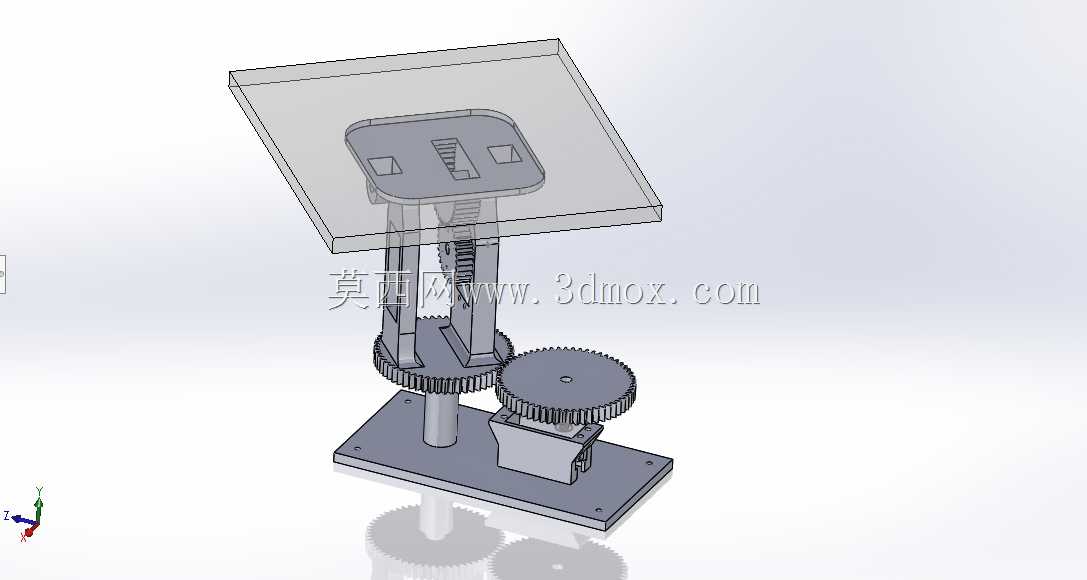

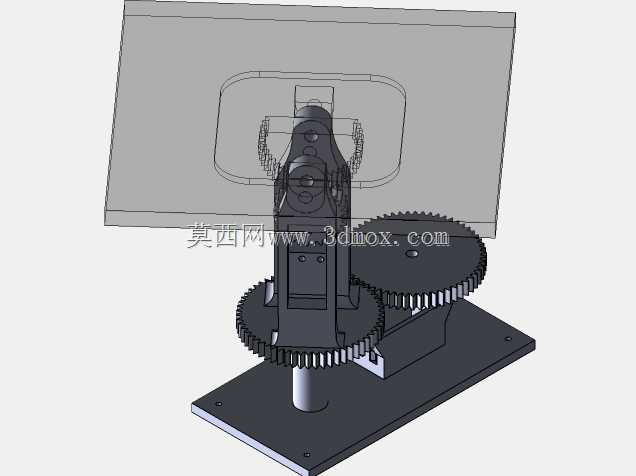

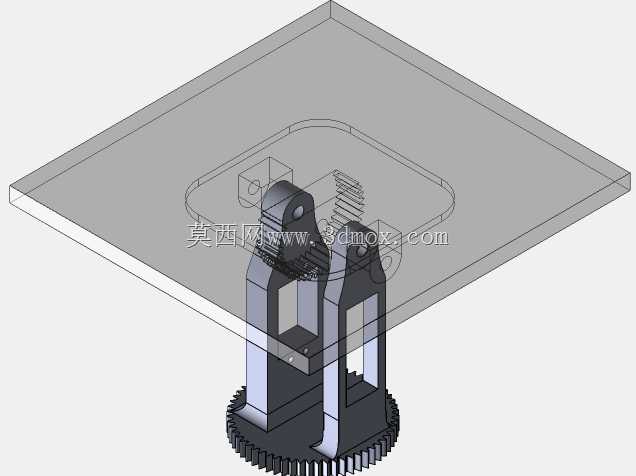

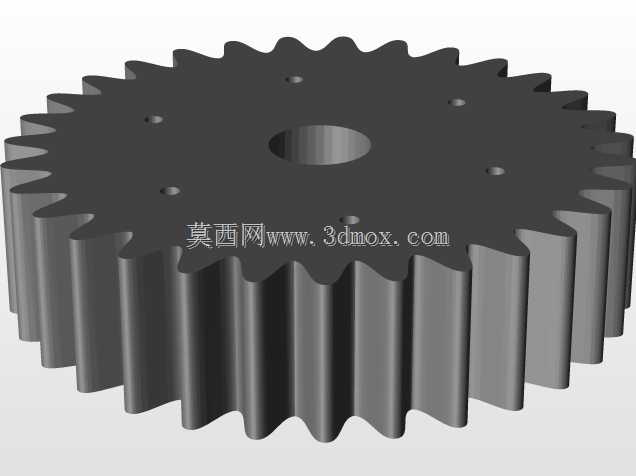

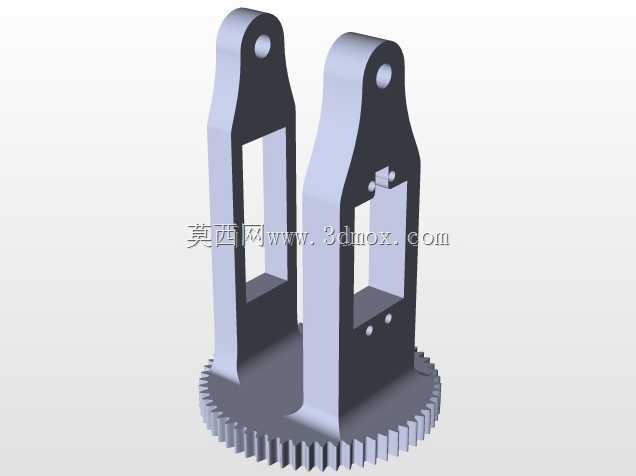

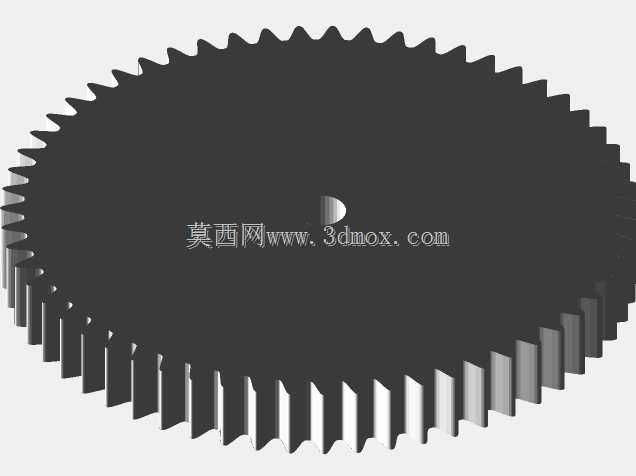

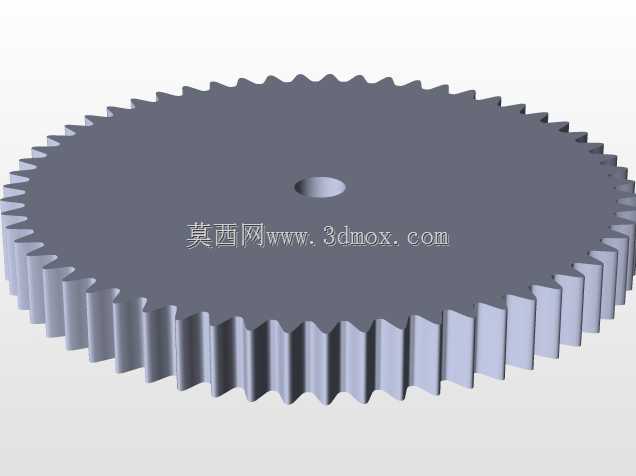

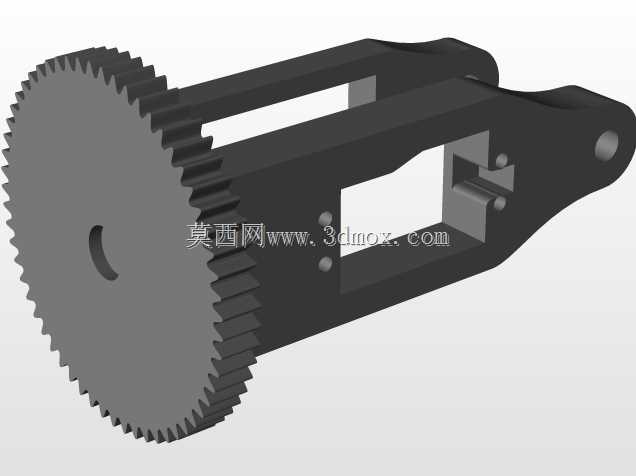

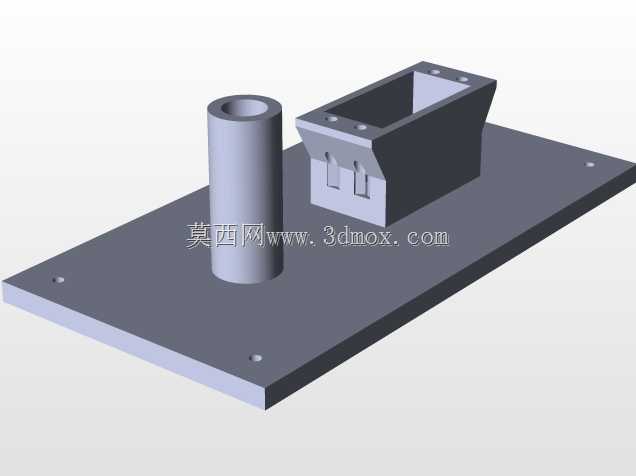

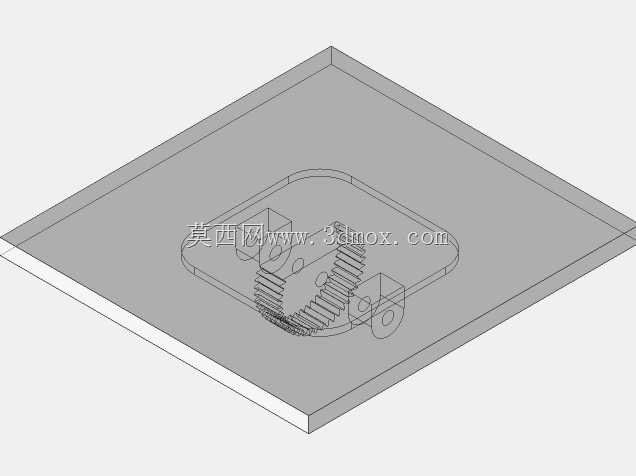

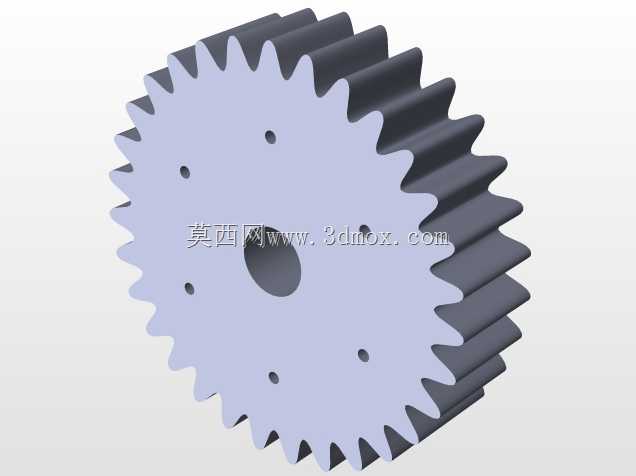

该支撑装置主要面向分布式光伏电站、户外离网光伏供电系统、小型户用光伏安装场景设计，核心作用是承载太阳能电池板并通过角度调整提升光伏组件的受光效率，相比固定倾角支架可有效提升不同时段的光能捕获率，适配需要根据日照角度调整板面朝向的使用需求。整套装置采用立式双立柱支撑结合齿轮传动的结构形式，底部为矩形安装底板，底板预留四个安装孔位，可通过膨胀螺栓固定在混凝土基座、钢结构平台或者硬质地面上，安装时需保证底板平面水平度偏差不超过2mm/m，避免后续传动卡滞。支撑立柱采用空心圆管结构，在保证结构强度的同时降低整体自重，上部承载框架采用矩形边框设计，边框内侧设置定位卡槽与压装孔位，可适配常规尺寸的晶硅太阳能电池板安装，安装时电池板嵌入卡槽后通过侧边压块固定，无需在电池板边框额外打孔，避免破坏电池板的密封结构。角度调节机构采用两个相互啮合的圆柱直齿轮作为传动核心，其中一个齿轮与支撑立柱同轴固定，另一个齿轮连接手动调节轴或者微型驱动电机，转动调节轴时通过齿轮啮合带动上部支撑框架绕水平轴转动，可实现0到60度范围内的倾角连续调整，齿轮传动副设置有自锁结构，调整到目标角度后可自动锁止，无需额外加装定位销或者锁紧机构，在户外大风环境下也不会出现角度滑移。设计过程中优先考虑户外使用的耐候性需求，所有结构件均采用金属材质加工，齿轮模数选取1.5模，齿面做防锈处理，支撑框架与立柱的连接部位设置耐磨衬套，减少长期转动带来的磨损，整体结构没有复杂的曲面造型，所有零部件均可通过常规机加工工艺制作，装配时仅需通过螺栓连接即可完成整机组装，无需复杂的工装夹具。装置整体安装边界控制在较小范围内，底板长宽尺寸适配小型光伏组件的安装需求，上部承载框架的尺寸可根据配套电池板的规格做等比例调整，传动部分的齿轮传动比经过匹配，手动调节时操作力不超过15N，单人即可完成角度调整操作，日常维护仅需定期清理齿轮啮合面的灰尘杂物，在转动部位涂抹润滑脂即可保证长期稳定运行。
