集成电离功能的管道式消声过滤装置

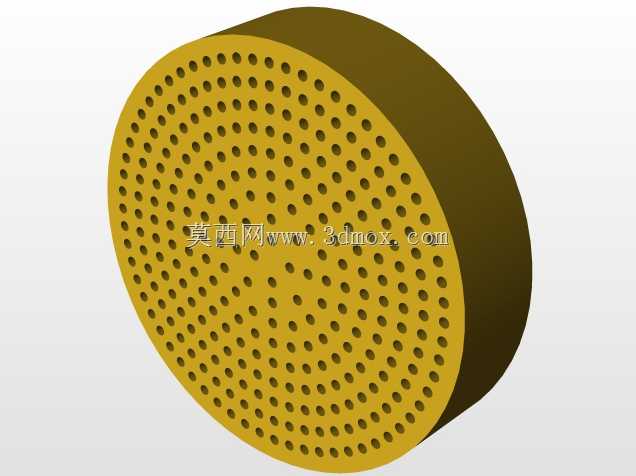

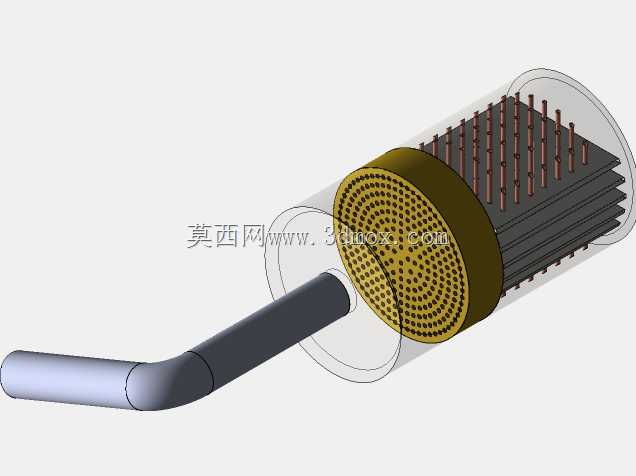

在工业废气排放、内燃机进排气、车间通风除尘这类需要兼顾气流噪声控制与介质净化的场景里，单一功能的消声或过滤部件往往需要多段串接安装，不仅占用管廊空间，还会增加管路沿程阻力，提升风机或动力源的负载损耗。这款集成式装置把电离净化、杂质过滤、气流消声三个功能整合在同一段筒状壳体内，能直接串接在对应通径的管路上，减少额外的连接法兰与变径接头，降低现场安装的对齐难度与密封点位数量。从结构设计来看，进气端采用弯管接入结构，弯管的曲率半径按照低压气路的流阻优化要求设置，避免直角转弯带来的局部涡流噪声，弯管出口直接对准过滤段的多孔整流端面，让进入筒体的气流先经过多孔板匀流，避免局部流速过高冲击内部元件产生再生噪声。过滤段采用多层叠置的多孔滤材结构，外层拦截大颗粒杂质，内层过滤细小微粒，滤材的支撑骨架采用镂空设计，在保证结构强度的前提下尽可能减少通流遮挡面积，降低气阻。紧邻过滤段的电离区采用阵列式针状电极布局，电极按照等间距矩阵排列在绝缘支撑座上，通电后可以让流经的气流中携带的细微颗粒物带电，附着在后续的集尘结构上，实现比纯物理过滤更高精度的净化效果，同时电极之间的留空距离经过电场仿真验证，既保证电离效率，又避免极间打火影响运行稳定性。消声段采用阻抗复合式结构，筒体内壁贴合吸声材料，同时配合内部的隔流结构打乱气流的周期性脉动，把中低频的气流脉动噪声通过结构阻尼耗散，高频噪声通过吸声材料吸收，相比同长度的纯阻性消声器，宽频降噪效果更优。安装边界上，筒体的进出口采用标准管道对接尺寸，弯管端的接口可以根据现场管路走向调整安装角度，筒体外壳采用透明可视化设计，日常巡检时可以直接观察内部滤材的积尘情况与电极的污染状态，不用拆解设备就能判断维护周期，整体的轴向长度控制在常规单功能消声器的1.2倍范围内，不需要额外扩大管廊安装空间，适配现有管路的改造升级需求，不需要大规模调整原有管路布局。在实际选型匹配时，只需要根据管路的设计通径与额定风量对应选择规格，装置的内部流道通流面积比对接管道大30%左右，保证额定风量下的流速处于合理区间，不会因为流速过高产生额外的风阻与啸叫，同时内部的滤材与电极组件都采用抽拉式安装结构，维护时只需要打开筒体端盖就能抽出更换，不需要整体拆卸管路连接段，降低后期运维的工作量。
