气动系统压缩空气过滤干燥装置

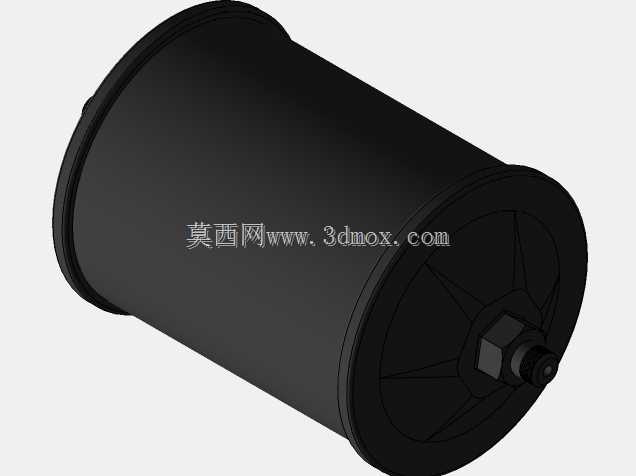

在气动控制回路、压缩空气动力输送系统的现场应用中，气源带水是导致气动元件卡滞、密封件老化、管路锈蚀、仪表测量失准的核心诱因，这类过滤干燥装置正是针对该痛点设计的气源处理核心部件，主要承担压缩空气中液态水滴、悬浮水汽的分离脱除功能，为后端气动执行元件、精密控制阀、气动仪表提供干燥洁净的压缩空气介质。从结构设计来看，整体采用筒式承压壳体结构，主体为等径圆柱筒体，两端采用端盖密封结构，其中一端集成了介质进出接口与安装固定结构，接口采用外螺纹连接形式，可直接对接标准气动管路，无需额外定制转接接头，安装端预留的六角结构可配合普通扳手完成拧紧作业，降低现场安装的工具依赖。设计阶段充分考虑了承压能力与内部滤芯的布置空间，筒体内径与长度的比例经过优化，既保证内部有足够的流通截面积降低气流阻力，又能让压缩空气在筒体内形成足够的停留路径，让水汽在离心效应、吸附介质的双重作用下充分从空气中分离，避免气流短路导致干燥效果不达标的问题。壳体外壁做了均匀壁厚设计，既满足1.0MPa常规压缩空气系统的承压强度要求，又不会因壁厚过大造成整体重量冗余，筒体两端的卷边密封结构经过圆角过渡处理，可避免安装过程中应力集中导致的壳体开裂问题，同时密封面的平面度公差控制在合理范围，配合密封垫圈可实现长期无泄漏运行。从安装边界来看，整体为轴向对称结构，安装时仅需保证接口与管路同轴，预留出足够的筒体拆装空间即可完成更换维护，无需额外设计复杂的安装支架，可直接串接在气源管路的冷干机后端、精密过滤器前端位置，适配大多数工厂现有压缩空气管网的改造升级需求。在实际工况应用中，这类装置可适配普通气动生产线、气动夹具系统、压缩空气吹扫工位等多种场景，内部可根据处理精度要求装填不同类型的吸附干燥介质，针对含湿量较高的空压站出口工况，可加大内部吸附介质的填充量，延长单次维护的使用周期；针对精密气动测量回路，可搭配高精度过滤滤芯，在干燥的同时脱除压缩空气中的微小固体杂质，实现气源的多重净化。设计过程中还考虑了日常维护的便捷性，端盖与筒体采用可拆卸连接结构，维护时仅需拆开端部连接结构即可完成内部吸附介质、滤芯的更换，无需将整个筒体从管路上完全拆下，大幅降低一线运维人员的作业强度，同时筒体外部无多余突出结构，可适应狭窄的管路安装空间，不会与周边管路、设备构件产生安装干涉。
