带齿轮减速结构的Arduino控制伺服执行机构

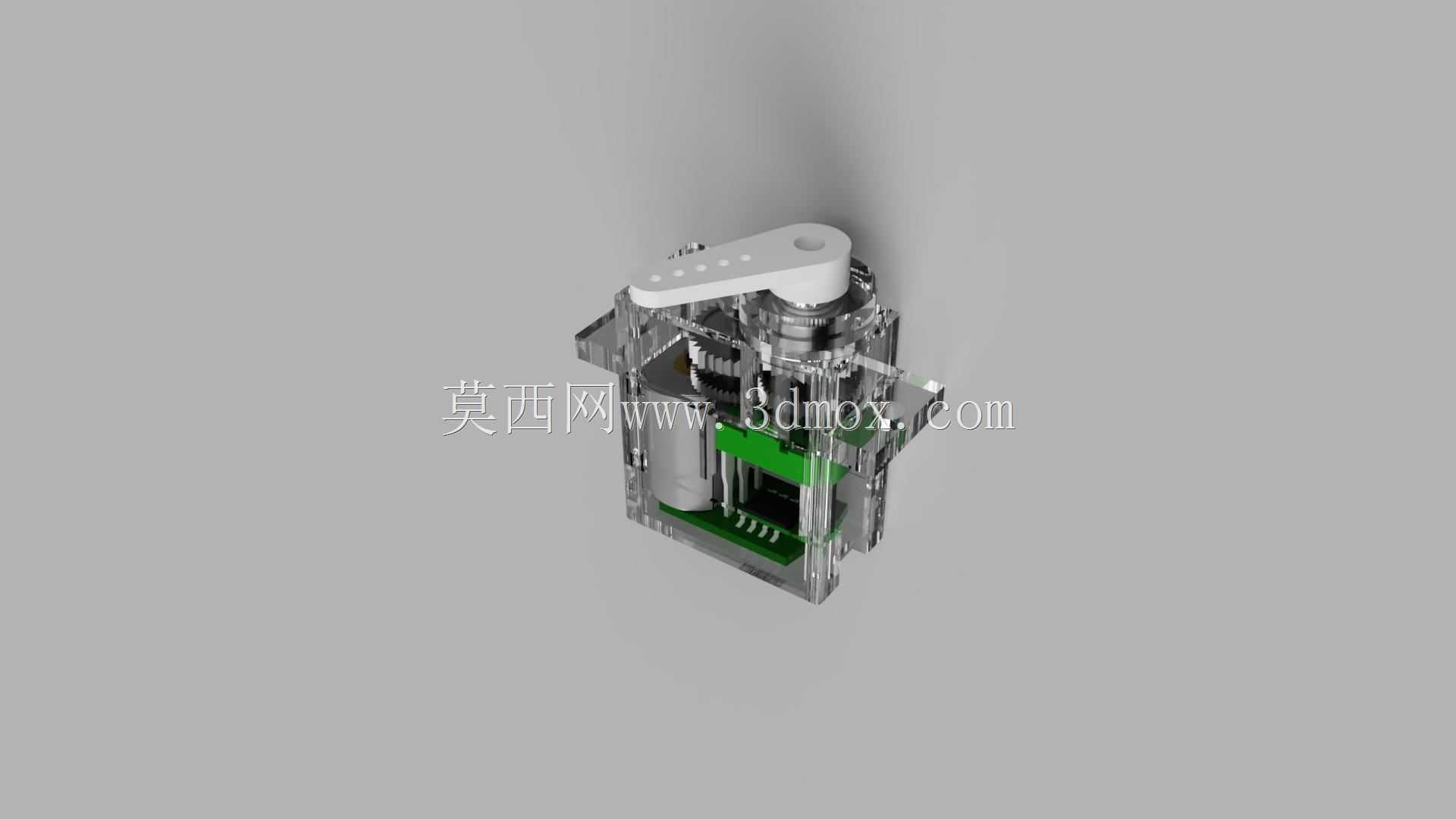

这套集成控制与传动的伺服执行单元，常被用于小型自动化工位的角度定位、小型机械臂关节驱动、教学实验平台的动作执行、智能文创装置的动态结构驱动场景，在桌面级自动化设备、学生科创项目、小型演示装置里的应用占比很高，相比普通不带控制的直流减速电机，它不需要额外搭建位置反馈环路，接线后即可输出精准的角度位移，能大幅简化小型设备的电控与结构设计流程。从结构设计逻辑来看，这套执行机构采用了集成化布局，将驱动电机、多级减速齿轮组、位置检测元件、控制驱动电路板全部整合在透明壳体内部，输出轴端搭配了摆臂安装位，不需要额外加工转接件就能直接连接负载摆杆。内部的齿轮组采用直齿啮合传动，每一级齿轮的模数都经过匹配计算，在有限的壳体空间内实现足够的减速比，把电机的高转速低扭矩输出，转化为输出轴端的低转速高扭矩输出，足够驱动常见的小型挡板、摆杆、关节类负载。设计时特意将控制电路板布置在壳体下部的空腔内，和上部的传动齿轮组做了物理空间分隔，避免齿轮润滑脂滴落污染电路板，同时电路板上预留了标准的接线引脚，能直接和Arduino控制板的IO口连接，通过PWM信号即可实现0到180度范围内的任意角度定位，位置重复精度能满足多数小型设备的使用要求。在安装边界上，这套执行机构的壳体采用方正的小型化设计，侧面预留了标准的安装孔位，既可以通过侧面的安装耳用螺丝固定在设备机架上，也能直接嵌入到预制的安装槽内，不需要额外设计复杂的固定结构。输出轴的中心高度、轴径尺寸都和市面常规小型舵机的安装尺寸兼容，替换现有设备上的同规格舵机时不需要修改原有安装位的结构设计。输出摆臂的连接孔采用标准的花键配合，能避免摆臂和输出轴之间出现打滑空转，摆臂上预留的多个安装孔位，可以根据负载的力臂需求选择对应的连接位置，调整实际输出的扭矩与动作行程。实际使用中，这套机构的传动齿轮啮合间隙控制在合理范围内，动作时不会出现明显的回差，在频繁往复摆动的工况下也能保持稳定的位置精度，壳体的透明设计还能直观观察内部齿轮的运转状态，方便调试阶段排查卡滞、啮合异常等问题，不管是用于结构方案验证，还是直接集成到最终的小型设备里，都能减少设计阶段的重复建模工作量，帮助工程师快速完成动作执行部分的结构匹配。
