SG90微型舵机结构三维建模设计

做小型自动化项目、航模DIY或者教学演示装置的时候，SG90这类微型舵机的出场率一直很高，很多刚接触结构设计的工程师容易忽略这类小执行件的准确建模，往往随便拉个方块代替，等到实际装配的时候才发现安装孔位对不上、输出轴行程和周边结构干涉，轻则反复改图打样，重则整套机构的动作逻辑都要调整。这次做的SG90建模，是从实际选型装配的需求出发，没有做过度的外观渲染修饰，所有尺寸都对照实物测绘校准，核心是给结构设计阶段提供准确的装配参考边界。

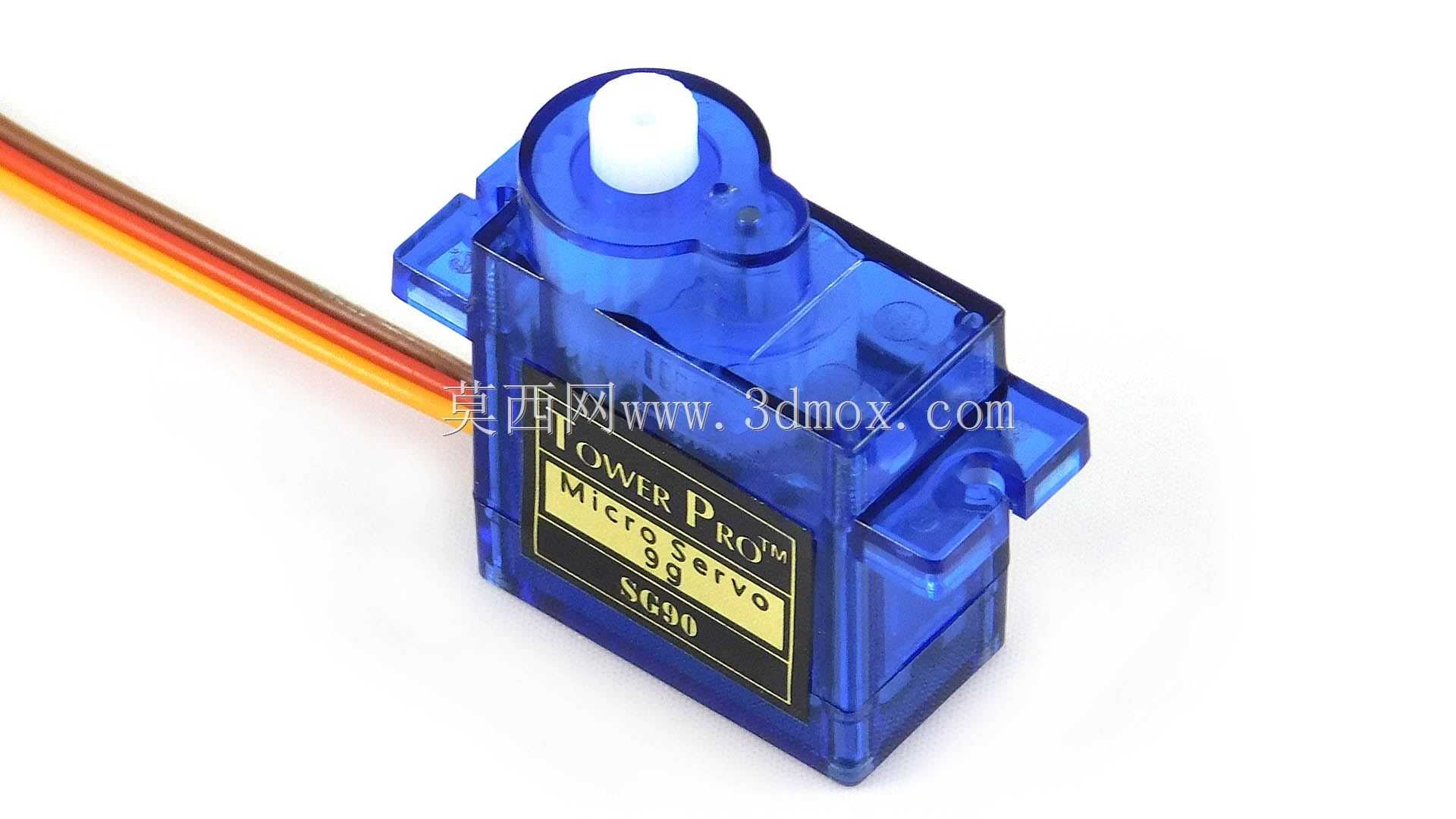

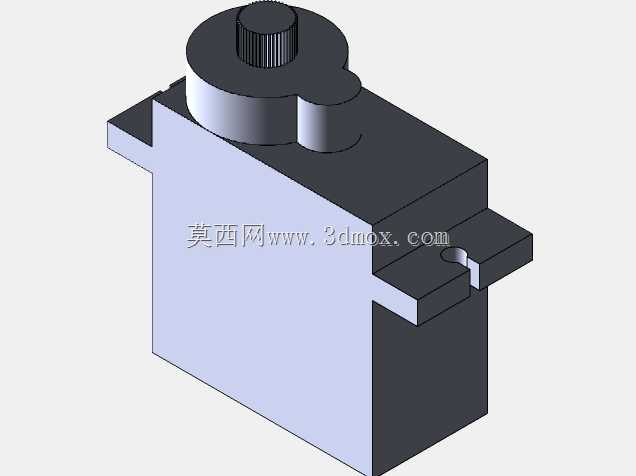

从实际应用场景来看，这类9g微型舵机常用在小型航模的舵面控制、桌面级机械臂的关节驱动、智能小车的转向机构、学生竞赛类机器人的动作执行端，还有一些小型自动开合装置的动力输出位，它的优势是体积小、控制逻辑简单，不需要额外的驱动电路，单片机输出PWM信号就能直接控制转角，成本也足够低，适合批量用在对负载要求不高的小型机构里。建模的时候首先卡准的是外形安装边界，主体外壳的长宽高尺寸完全匹配实物，两侧的安装耳预留了标准的螺丝过孔位置，孔间距、孔径都按照常用的M2自攻螺丝安装尺寸做了校准，不管是做嵌入式安装还是外置支架固定，都能直接在装配体里匹配安装位，不会出现装不上的问题。

输出轴部分是建模的重点，除了轴的直径、伸出高度之外，还还原了舵机摆臂的安装配合结构，同时预留了0-180度转角的摆动空间，在做周边结构设计的时候，可以直接在装配体里模拟舵机转动到两个极限位置的状态，提前排查周边结构会不会和摆臂、连杆发生运动干涉。尾部引出的排线位置也做了准确还原，包括排线的出线方向、线径对应的空间预留，做结构布线的时候能提前规划走线槽位置，避免装配的时候排线被外壳挤压破损。

建模过程中没有省略外壳的细节结构，比如上盖和底座的扣合位、输出轴周边的限位凸台，这些细节虽然不影响主要功能，但在做紧凑结构设计的时候，这些小凸台往往就是容易产生装配干涉的位置，之前做小型云台设计的时候就遇到过，因为没还原舵机外壳顶部的小凸台，装好之后舵机转动时凸台刮到了云台的固定支架，不得不重新调整支架的开孔位置。另外舵机的标签区域、外壳的注塑分模线也做了适度还原，不是为了好看，而是方便在装配的时候快速识别舵机的安装方向，避免装反之后出线方向不对，后期改线麻烦。

从功能特性的匹配度来说，这个模型还原了SG90舵机的实际输出特性对应的结构尺寸，比如输出轴的中心高度，这个尺寸直接关系到连杆机构的传动效率，如果中心高度不对，连杆的运动轨迹就会出现偏差，原本设计的90度转角实际动作时可能会出现死点或者行程不足的问题。还有底部的定位凸台，很多安装支架会用这个凸台做预定位，建模的时候也准确还原了凸台的尺寸和位置，装配的时候可以直接和支架上的定位孔配合，不用反复调整舵机的安装位置。

对于做小型设备结构设计的工程师来说，这类标准执行件的准确模型能大幅减少前期设计的反复，不用每次用的时候都重新测绘，直接调用就能完成装配校验，尤其是做学生竞赛项目或者快速原型开发的时候，能节省大量的建模时间，把精力放在核心机构的设计上，而不是反复核对标准件的尺寸。
