四风扇结构笔记本散热支撑托架设计

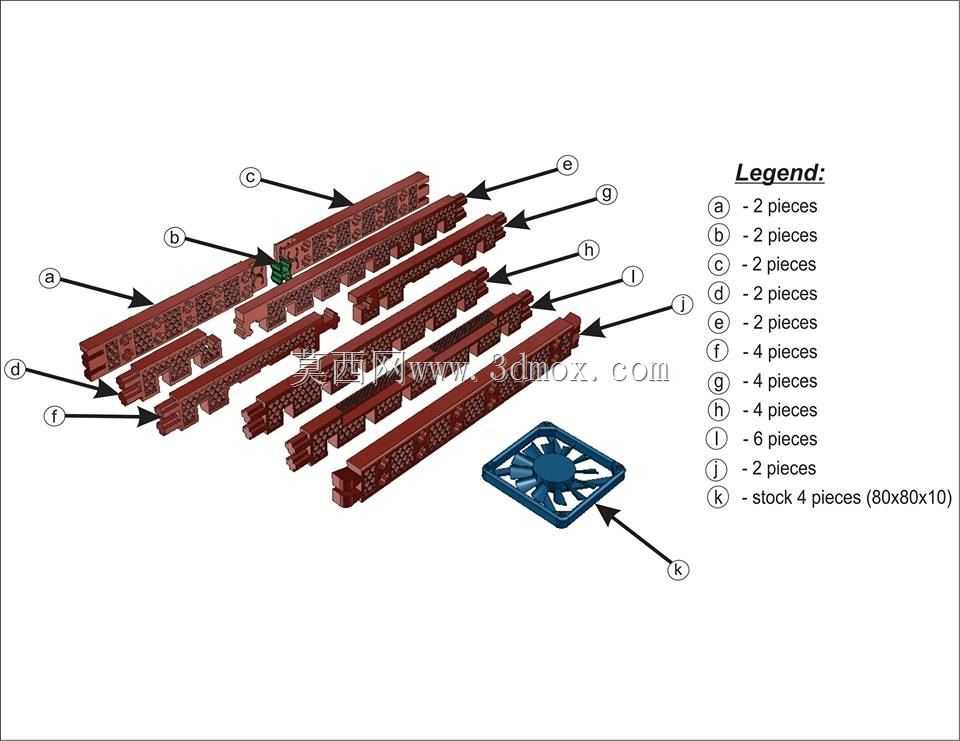

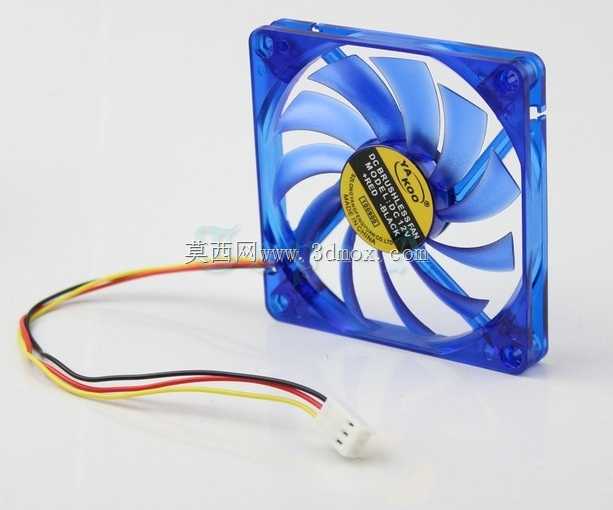

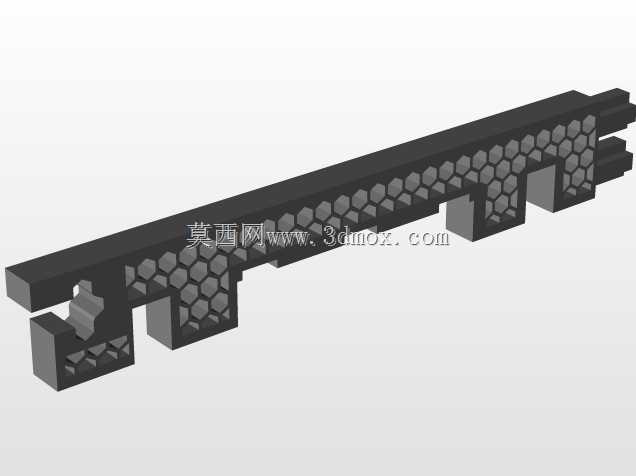

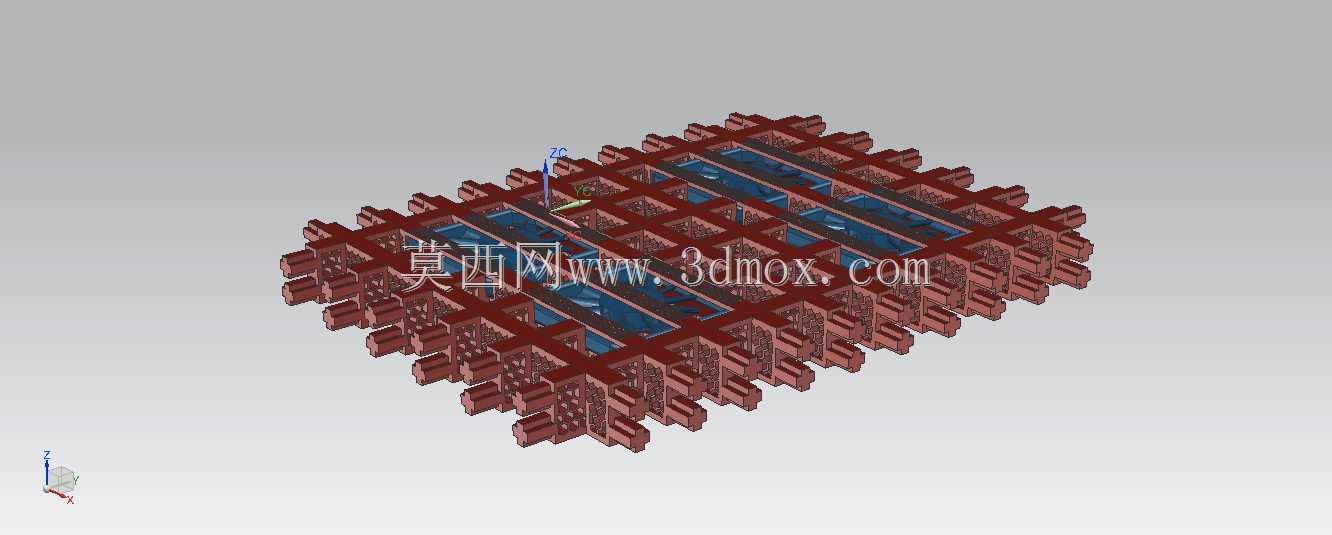

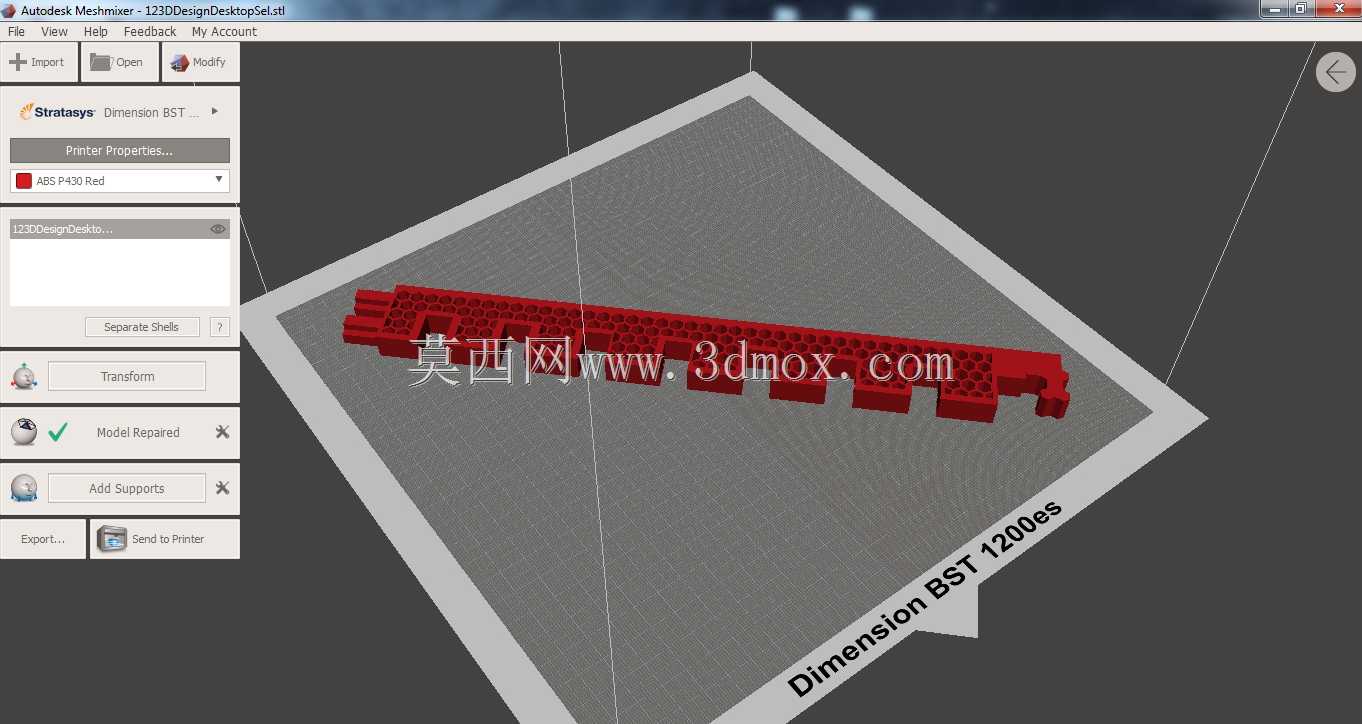

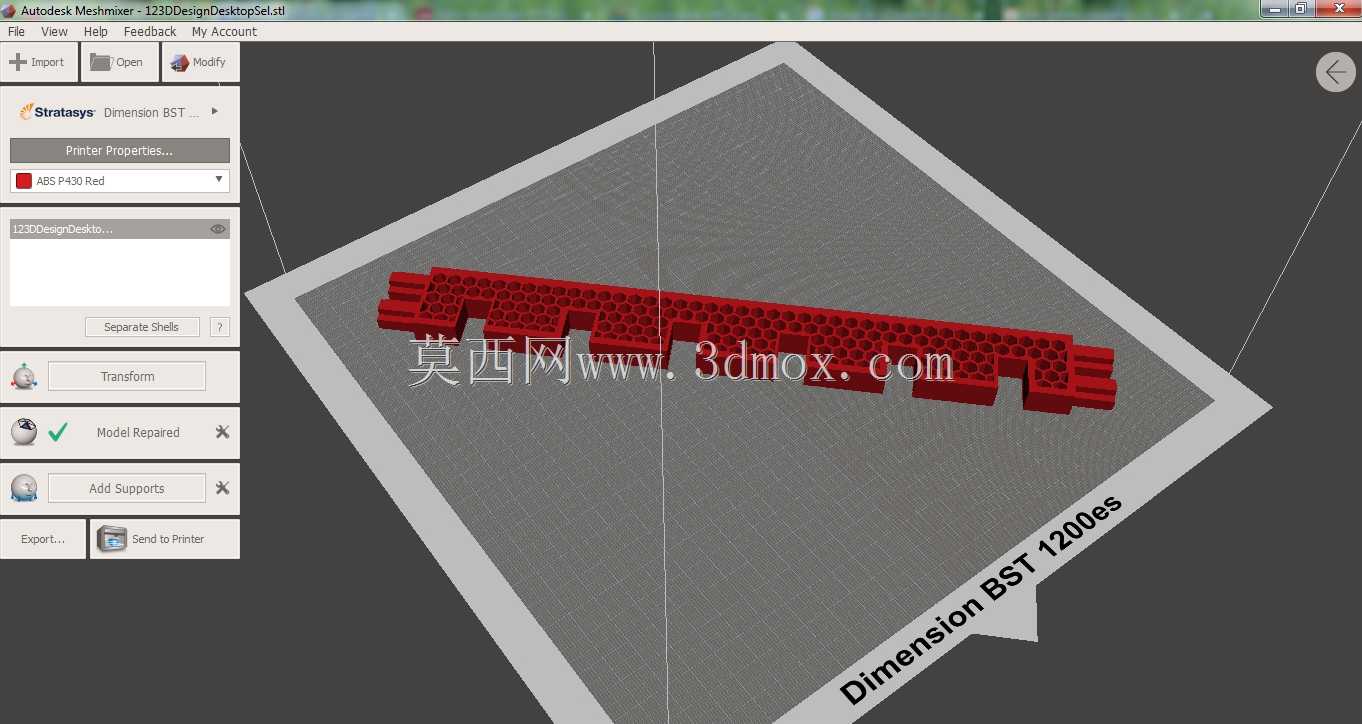

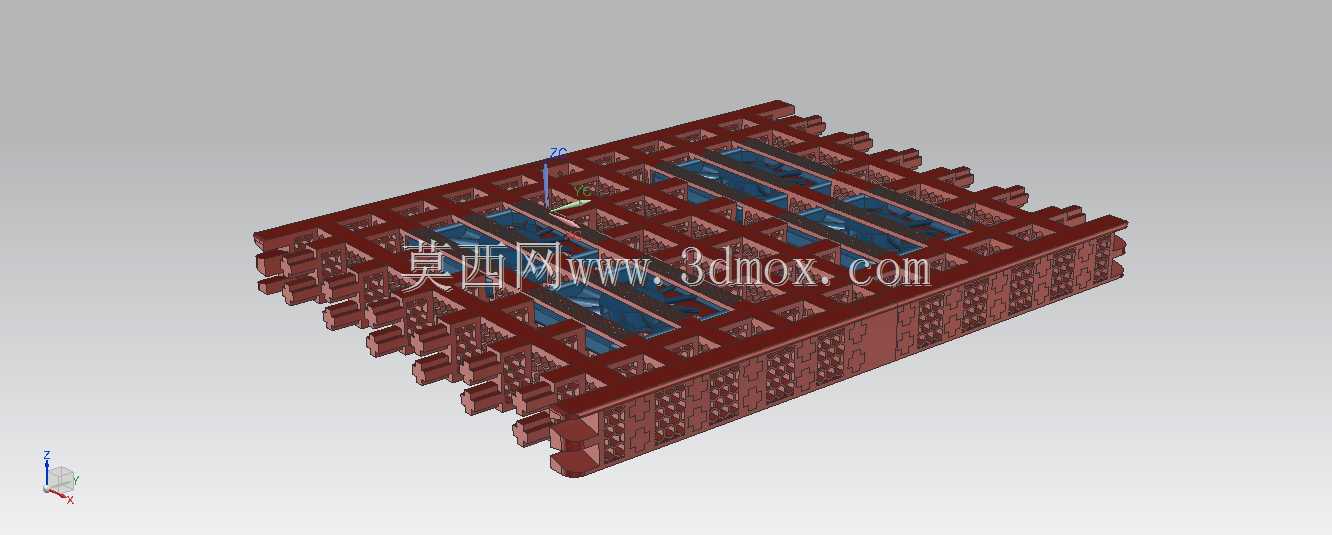

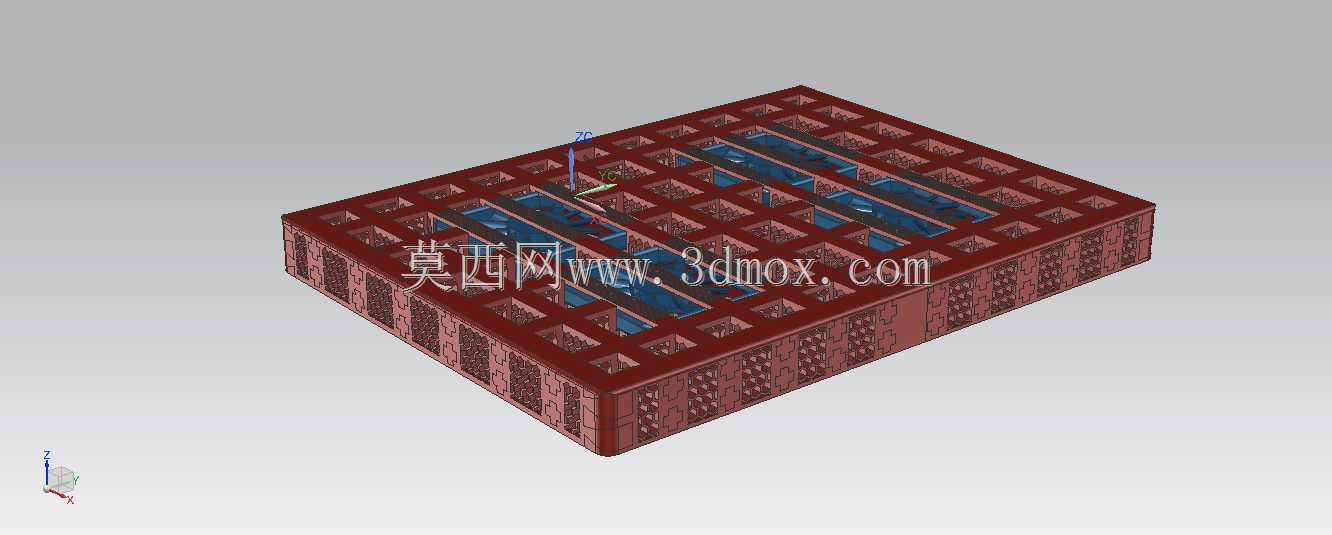

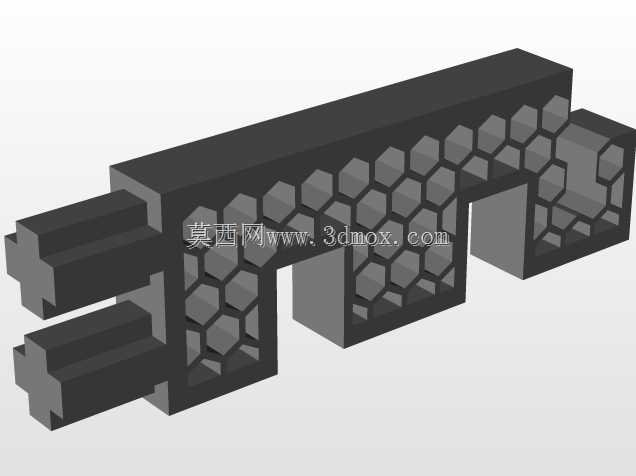

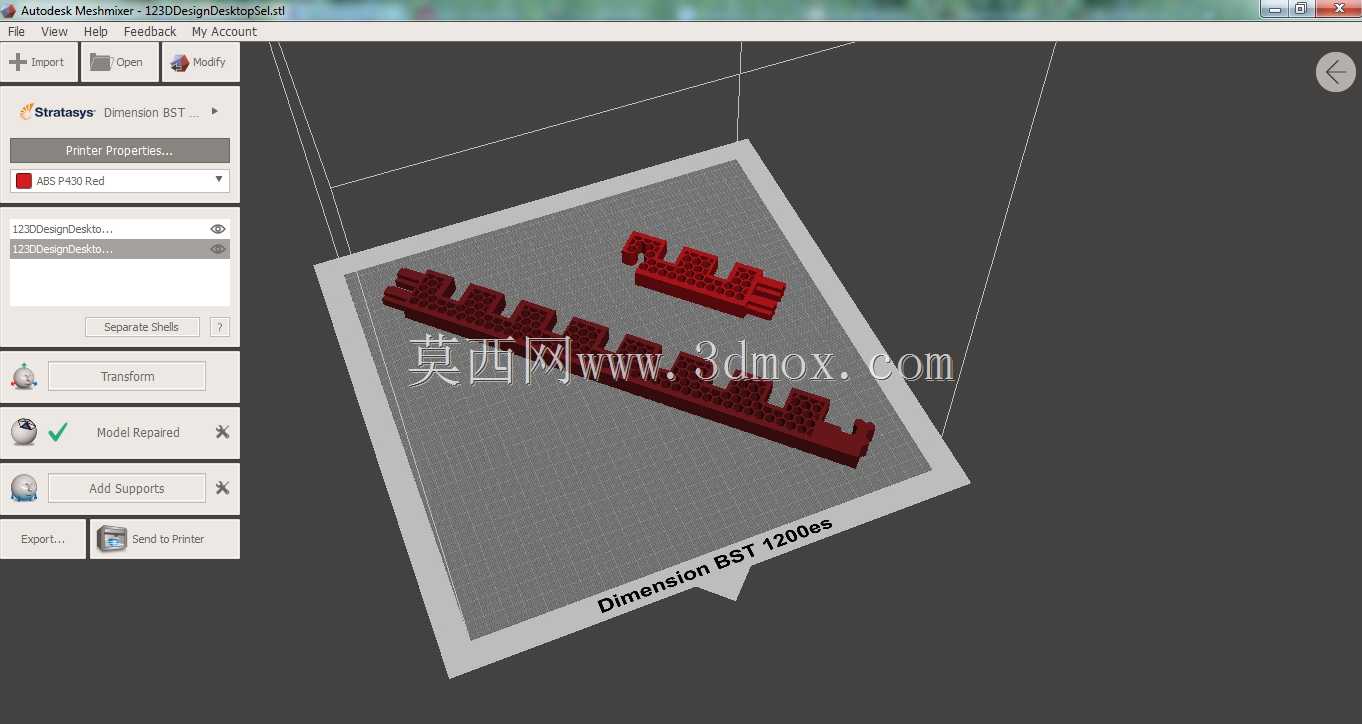

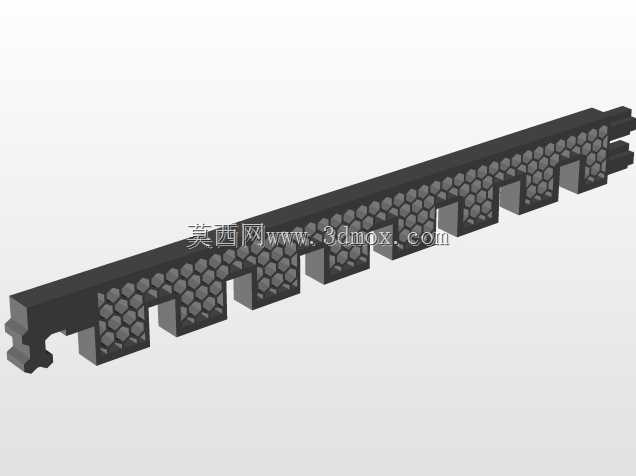

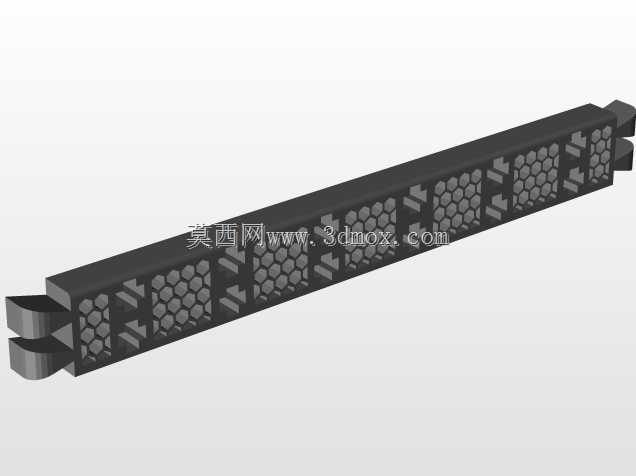

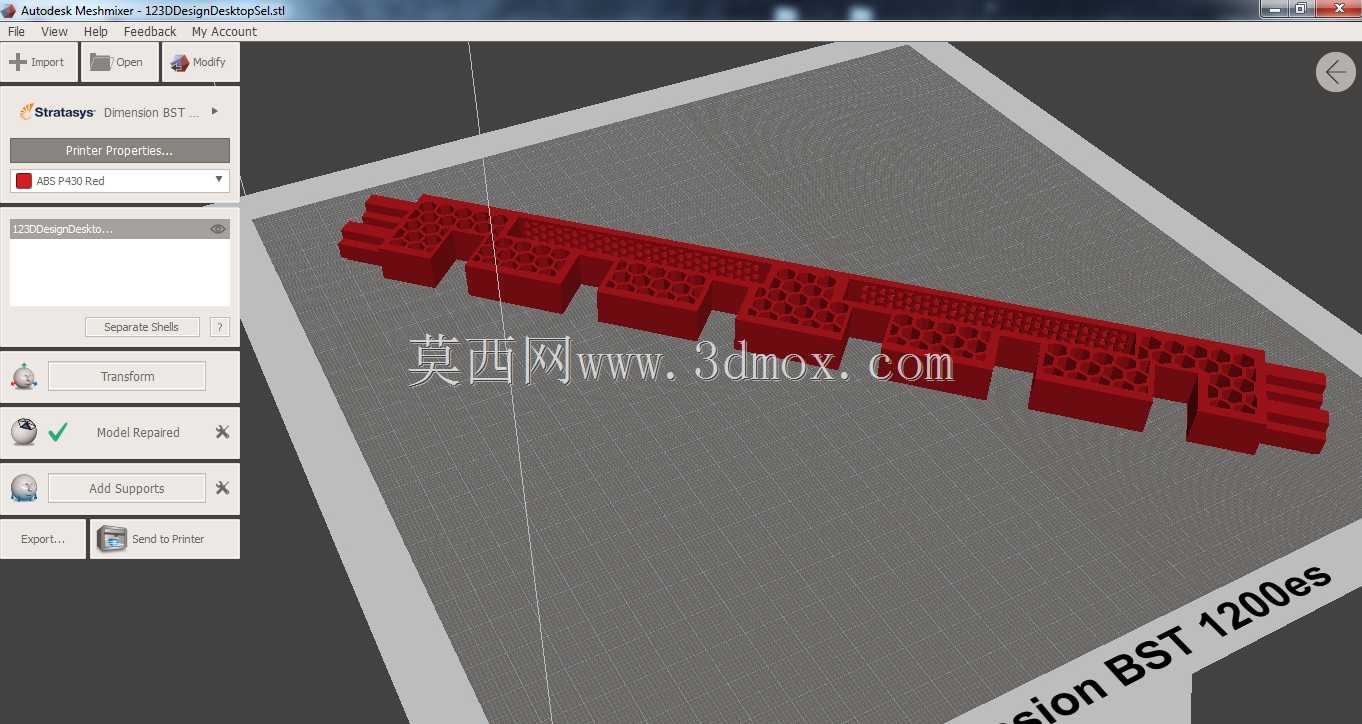

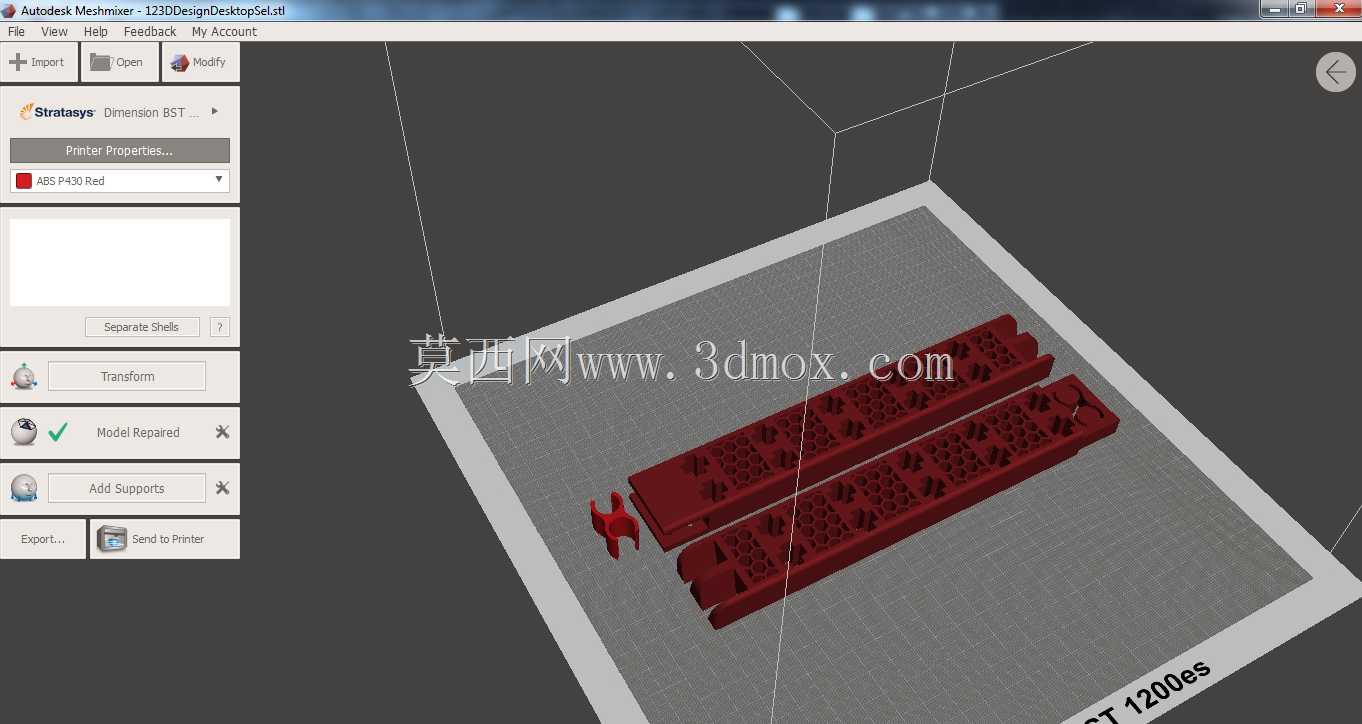

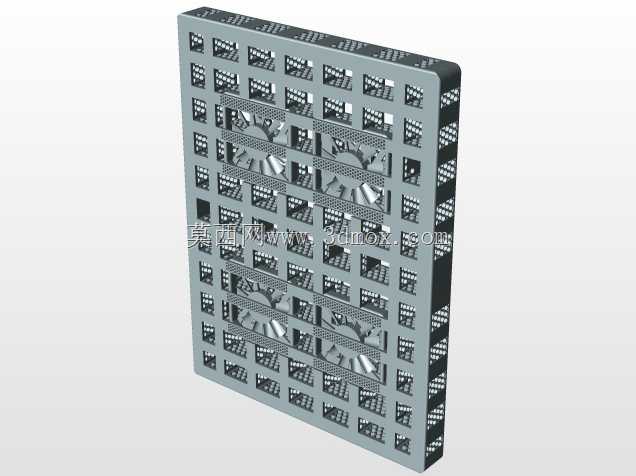

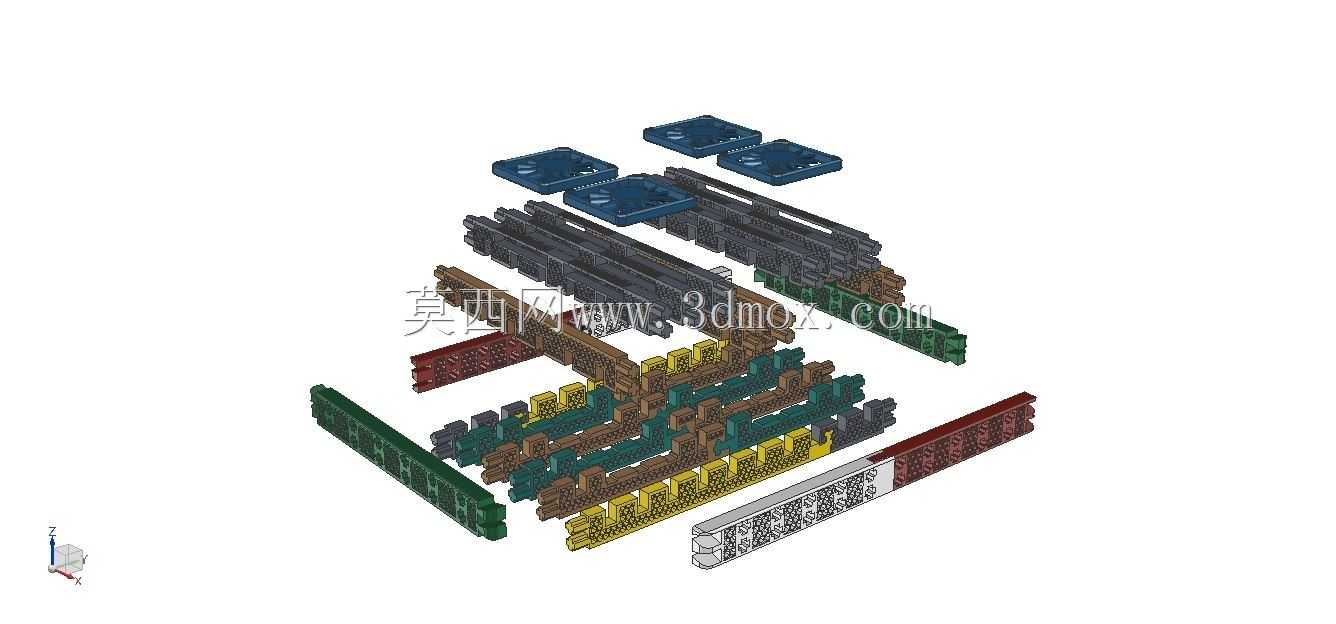

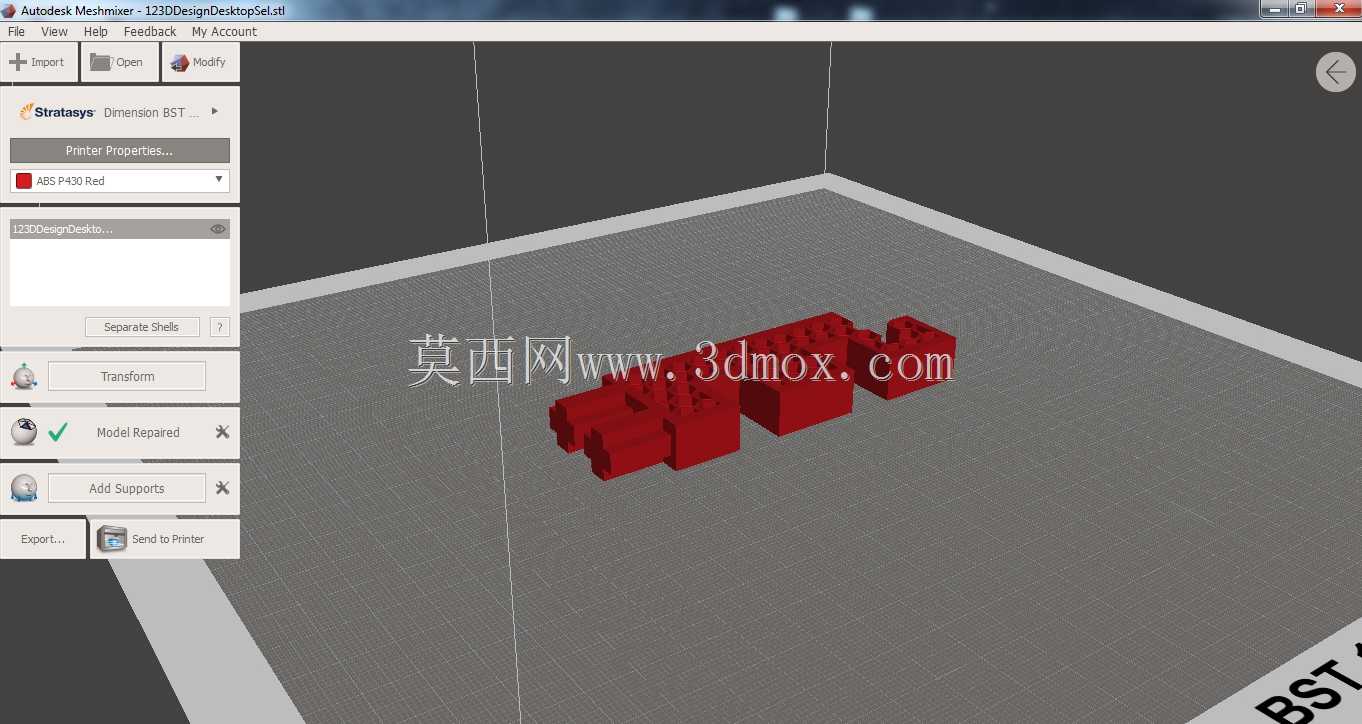

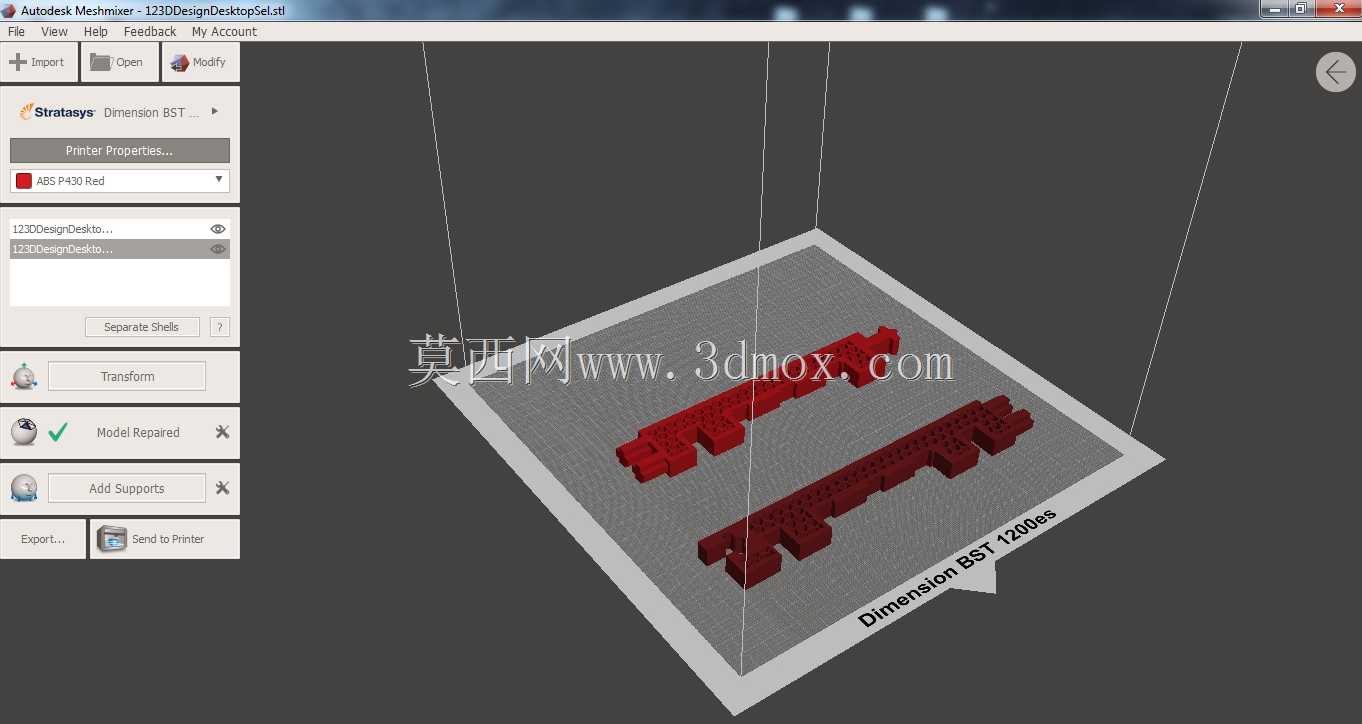

日常办公场景中，高负载运行的笔记本常因底部进风空间不足出现积热降频，这类带四组风冷单元的冷却支架，核心作用就是垫高笔记本机身、打通底部进风通道，同时通过主动送风强化热量排出，适配14到17英寸主流尺寸的游戏本、移动工作站使用。从结构设计来看，整体采用格栅式镂空框架，上表面均匀排布方形通风格栅，既可以减少实体材料用量降低整体重量，也能让笔记本底部的进风区域完全暴露在气流路径中，避免实心面板阻挡冷风进入机身散热鳍片。四组风扇沿支架内部风道均匀排布，送风方向垂直对准笔记本底部的核心发热区域，也就是CPU、显卡对应的机身位置，相比单风扇或双风扇结构，四风扇布局可以覆盖更大的散热范围，不会出现局部区域送风不足的问题，同时框架侧边也预留了通风槽，配合风扇形成完整的进出风循环，避免热风在支架内部淤积。支架整体采用方正的薄型盒式结构，边缘做了倒角处理避免剐蹭笔记本外壳，上表面的格栅凸起可以形成微小的防滑间隙，防止笔记本放置后出现滑移，同时底部预留了足够的走线空间，风扇的供电线路可以隐藏在框架内部，不会出现线材凌乱影响桌面整洁的问题。设计过程中充分考虑了FDM工艺的成型特性，所有结构壁厚保持均匀，没有出现过大的实心区域，避免打印过程中出现翘曲变形，格栅的筋条宽度控制在合理范围，既保证足够的支撑强度，承托满配状态下2到3公斤的笔记本不会出现形变，也不会因为筋条过宽阻挡通风面积。安装使用时不需要额外的固定配件，直接将支架平放在桌面，笔记本放置在支架上表面即可，支架的高度经过优化，垫高后屏幕高度可以适配多数用户的坐姿视线，减少长时间低头办公带来的颈椎压力，同时倾斜的放置角度也更符合打字时的手腕姿态，提升长时间输入的舒适度。框架内部的风扇安装位做了限位结构，风扇可以直接卡入固定位，不需要额外的螺丝紧固，后期如果需要更换风扇或者清理积灰，拆卸操作也十分便捷，格栅的镂空尺寸经过测算，既不会因为开孔过大导致笔记本底部的脚垫陷入格栅缝隙，也不会因为开孔过小影响通风效率，整体结构在强度、散热效率、成型难度之间做了平衡，适合桌面办公、游戏娱乐、移动工作站外带等多种使用场景。
