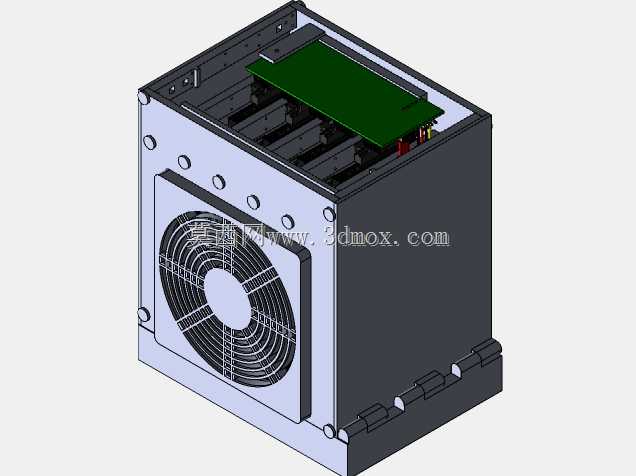

五盘位磁盘阵列存储机箱结构设计

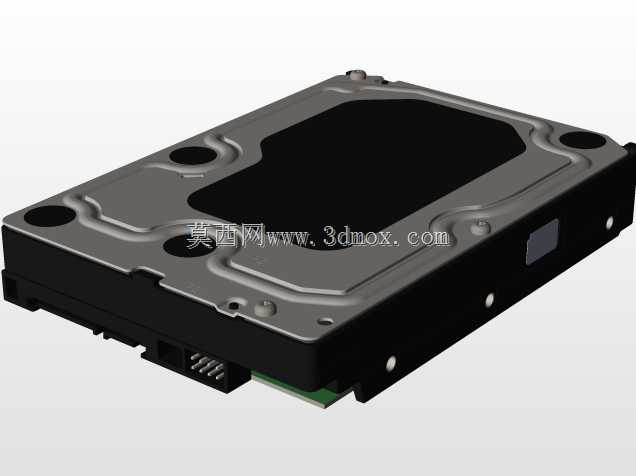

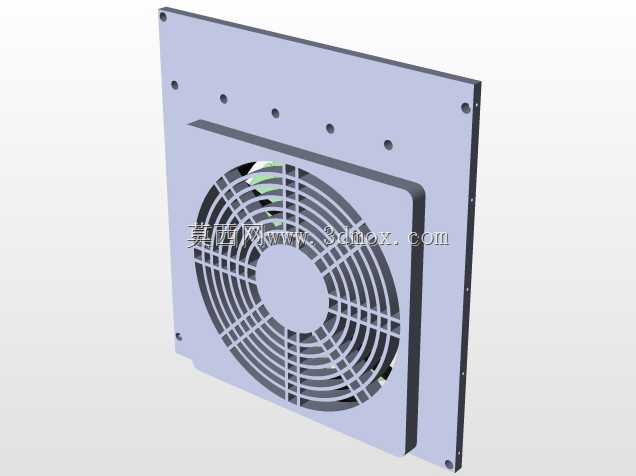

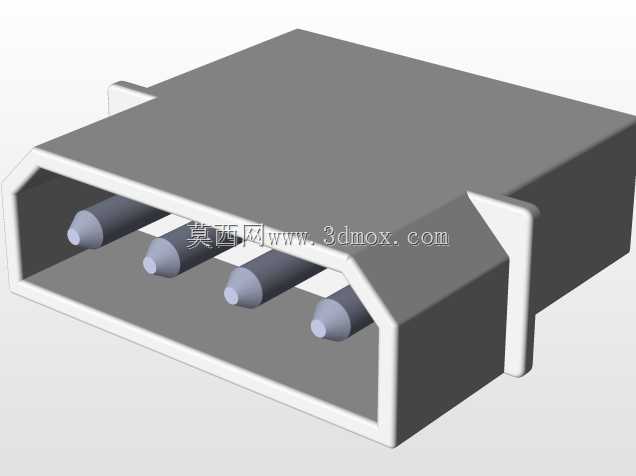

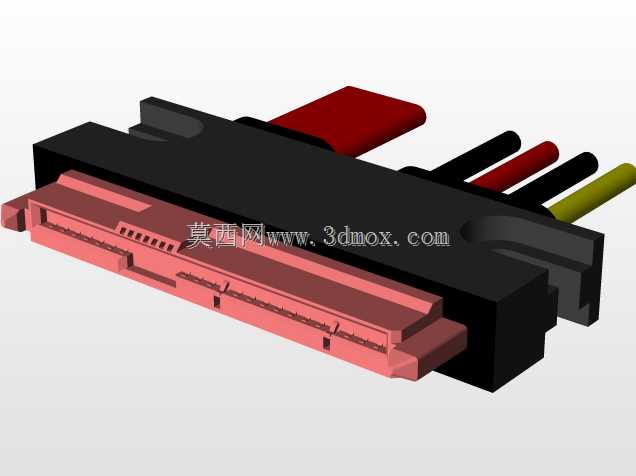

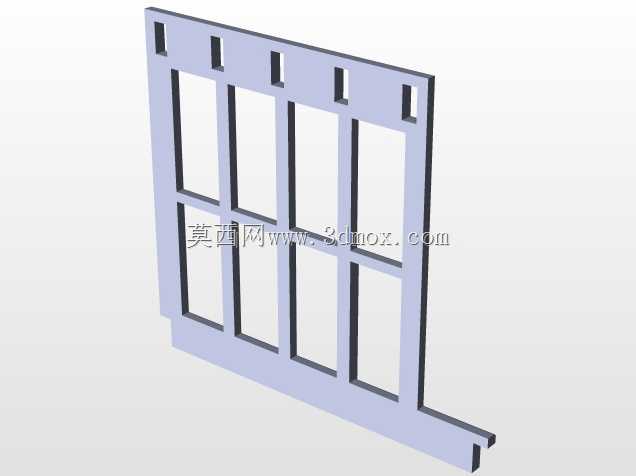

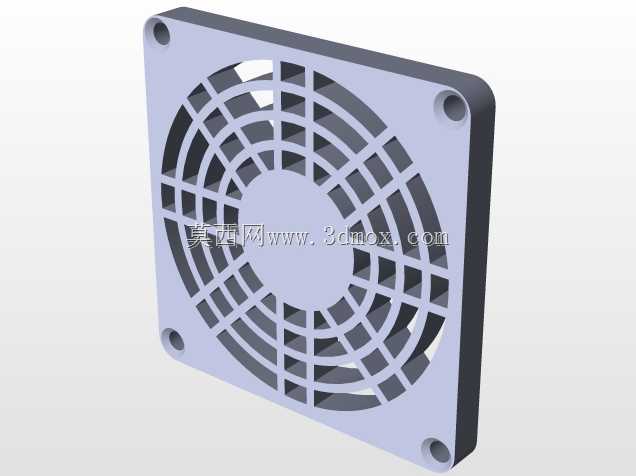

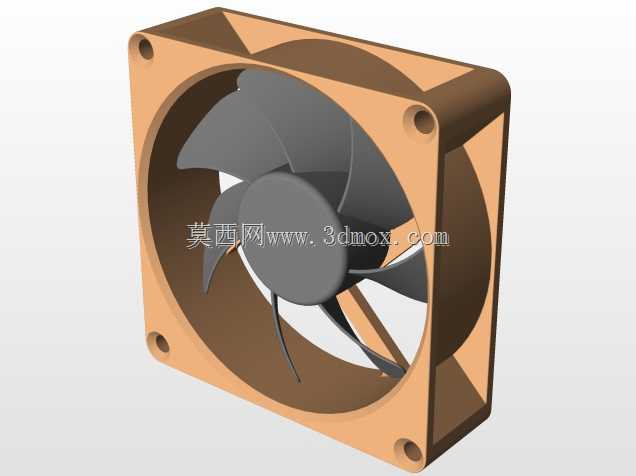

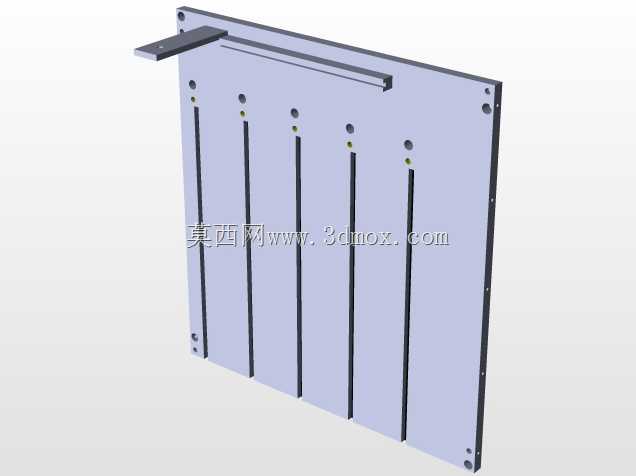

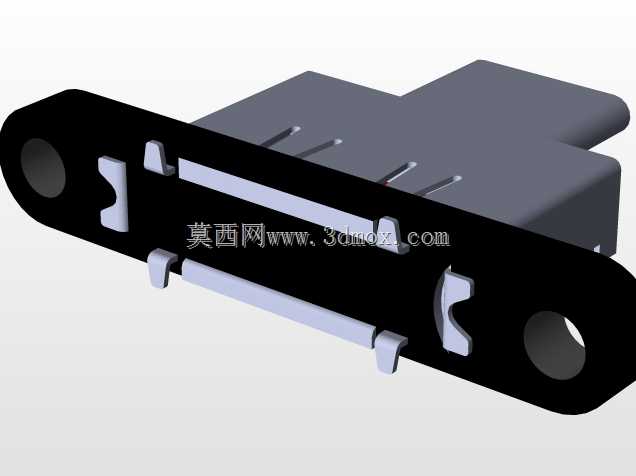

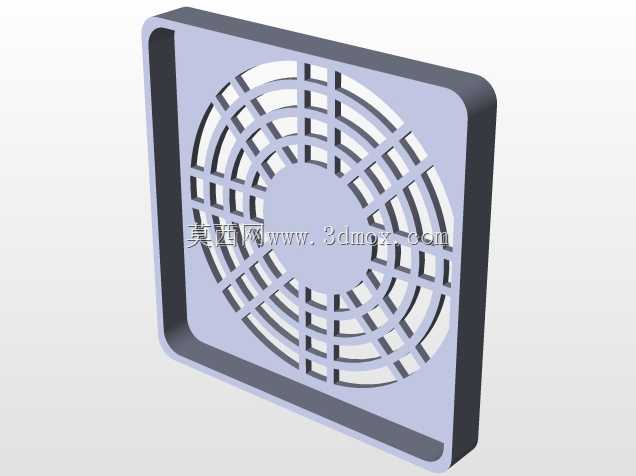

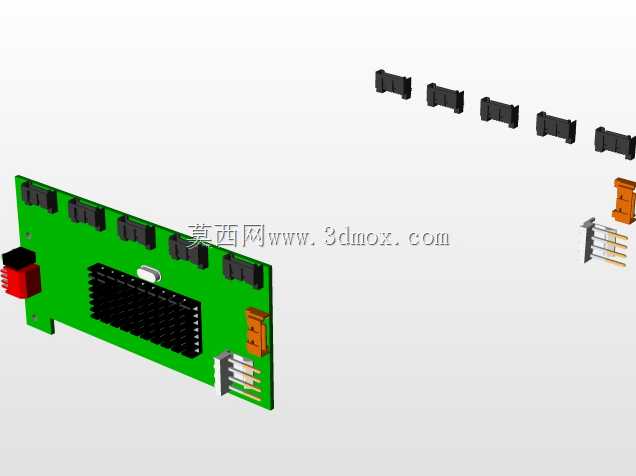

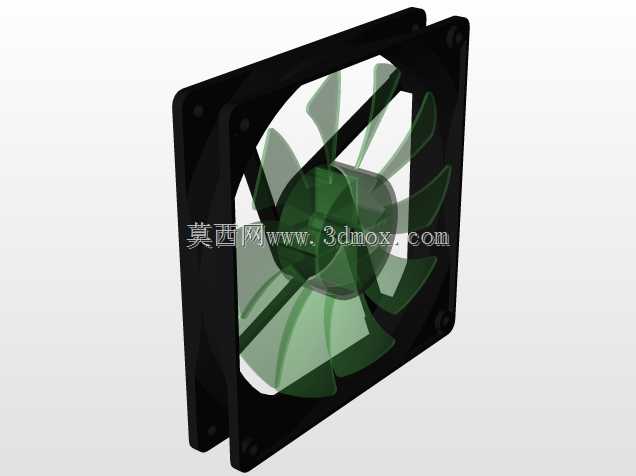

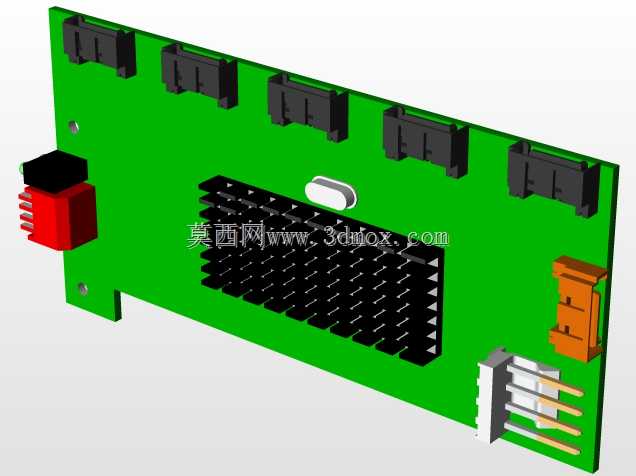

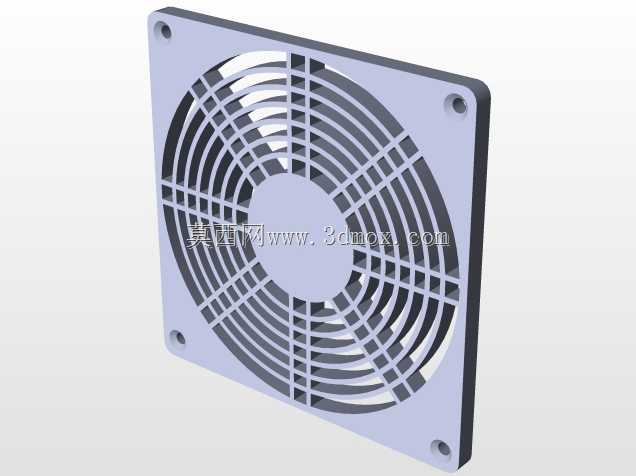

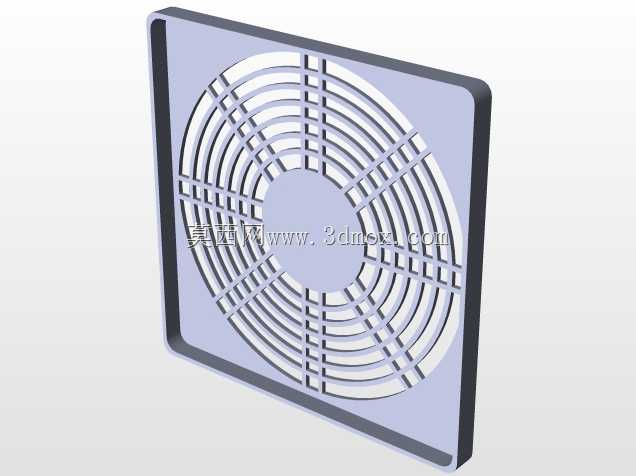

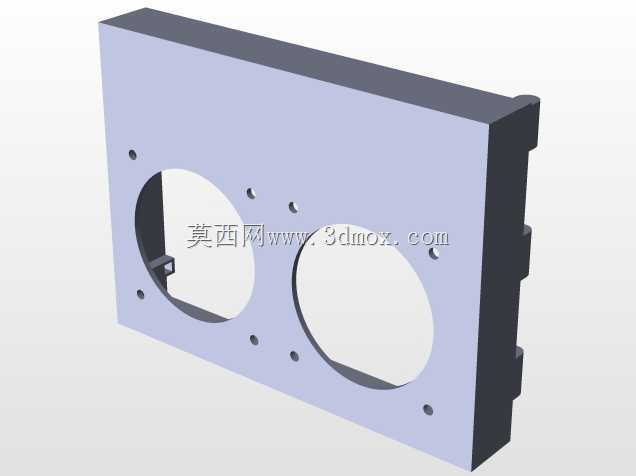

这款五盘位Raid存储盒主要面向小型工作站、桌面级数据备份场景设计，可容纳多块3.5英寸机械硬盘组建磁盘阵列，满足中小体量数据的本地冗余存储需求，适配工控主机、小型服务器的内置扩展安装位，也可作为外置存储单元搭配独立供电模块使用。从结构设计来看，整体采用金属板材拼接成型，箱体侧边预留多组硬盘导轨安装位，每块硬盘可沿导轨平稳推入，配合侧边的快装卡扣结构，无需额外工具即可完成硬盘的装卸，日常维护更换硬盘时无需拆解整个箱体，大幅降低运维操作难度。箱体正面集成大尺寸轴流散热风扇，风扇安装位采用沉头螺丝固定，与箱体内部的硬盘仓形成直通式风道，冷风从风扇侧进入后可直接扫过每块硬盘的表面，带走硬盘持续读写产生的热量，避免硬盘因高温出现掉速、寿命折损的问题，风扇外侧加装金属防护网，既可以防止异物触碰扇叶造成损坏，也能避免运维人员误触转动的扇叶引发安全隐患。箱体后侧预留硬盘接口与供电接口的开孔位置，可直接适配SATA背板与供电转接板，硬盘推入后可直接与背板接口对接，无需单独为每块硬盘插拔数据线，内部走线可沿箱体侧边的理线卡扣排布，避免线缆干扰风道或者阻碍硬盘安装。设计过程中充分考虑了安装边界尺寸，整体外形适配标准工控机箱的5.25英寸扩展仓位，安装时可直接通过箱体两侧的固定耳与机箱架锁付固定，无需额外定制转接支架，箱体各拼接边采用折弯压合工艺，减少外露的拼接缝隙，既可以提升箱体整体结构强度，避免硬盘运行时的振动引发箱体共振产生噪音，也能减少灰尘从缝隙进入硬盘仓的概率，延长内部部件的使用寿命。硬盘仓内部的导轨采用耐磨金属材质，表面做钝化处理，多次抽拉硬盘也不会出现导轨变形或者镀层脱落的问题，每两个硬盘位之间预留均匀间隙，保证相邻硬盘之间留有足够的通风空间，避免多块硬盘堆叠导致热量聚集。
