带鞍座卧式承压容器结构设计

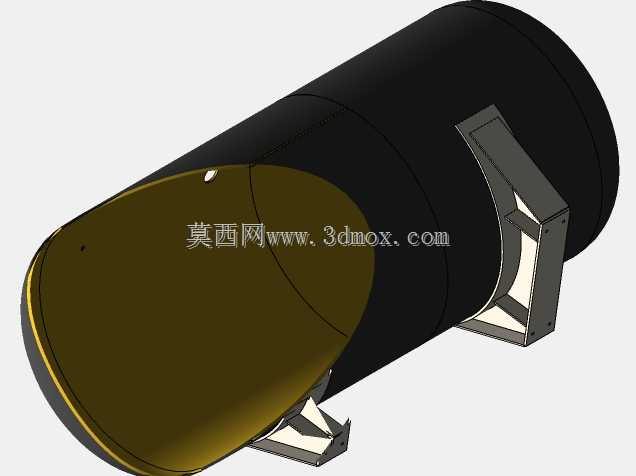

在石油炼化、化工生产、食品加工及公用工程配套的流体存储、压力缓冲工序中，卧式承压容器是应用占比极高的静设备品类，本次呈现的实体结构完整覆盖了承压筒体、成型封头、焊接鞍式支座三大核心组成部分，可直接用于同类型设备的结构参考、方案校核与建模参照。从实际工程落地的角度看，这类卧式容器的核心作用是在指定设计压力下存储气态、液态或气液混合态的工艺介质，部分场景下也会作为缓冲罐、分离罐的壳体结构使用，鞍座作为核心承载部件，需要承担筒体、内部介质、保温层及附属管线的全部静载荷，同时还要抵消设备运行过程中因温度变化产生的热胀冷缩位移，避免局部应力集中导致的焊缝开裂或结构变形。设计过程中首先要匹配对应工况的承压标准要求，筒体采用等壁厚卷制焊接结构，两端封头选用标准椭圆成型结构，相比平盖结构可以在同等承压等级下降低壁厚冗余，减少设备整体自重；鞍座采用焊接式箱型结构，筋板布局贴合筒体的曲率分布，与筒体外壁的接触区域做了贴合度适配，避免线接触导致的局部压应力超标，其中一端鞍座设置为固定端，另一端预留滑动位移余量，适配设备启停、温度波动时的轴向伸缩需求。从安装边界来看，这类卧式容器的安装需要匹配混凝土基础的预埋板尺寸，鞍座底板的螺栓孔位置、孔径都要对应基础预留的锚栓参数，设备安装时的水平度偏差需要控制在规范允许范围内，避免因安装倾斜导致的介质液位测量偏差、局部积液或者支座受力不均；筒体上预留的接管开孔位置需要避开鞍座的应力影响区域，开孔周边根据承压等级做补强处理，保证整体结构的强度冗余。外形尺寸的匹配上，筒体的长径比控制在常规卧式容器的合理区间，既保证足够的介质存储容积，也避免长径比过大导致的筒体挠度超标，鞍座的支撑位置设置在距离封头切线符合规范要求的区间，利用封头的刚性补强作用降低筒体跨中弯矩，减少筒体壁厚的设计冗余，控制设备整体制造成本。整个结构的焊缝布局都做了工艺性优化，所有焊接位置都预留了足够的焊接操作空间，避免后期制造过程中出现无法施焊、焊缝质量难以保证的问题，支座与筒体连接的角焊缝尺寸根据总载荷计算确定，保证承载能力满足全工况下的载荷要求，包括设备试压时满水重量的极端载荷场景。
