小型精密冲压工装结构设计方案

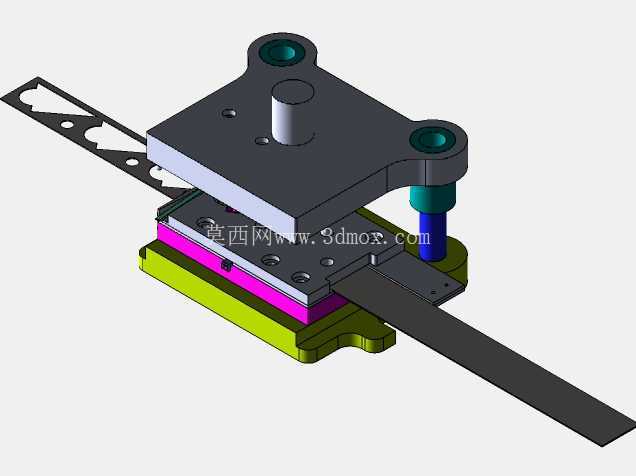

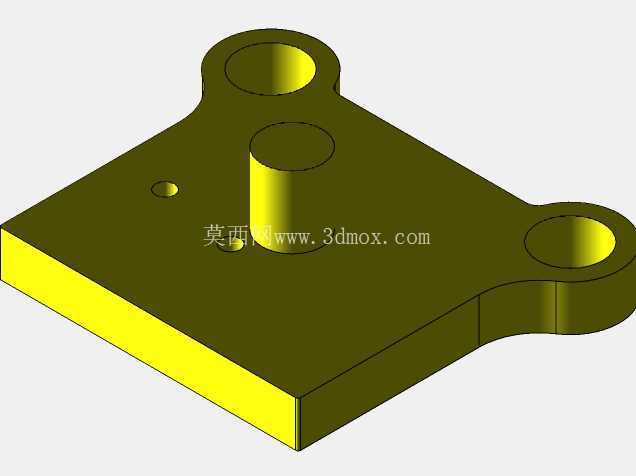

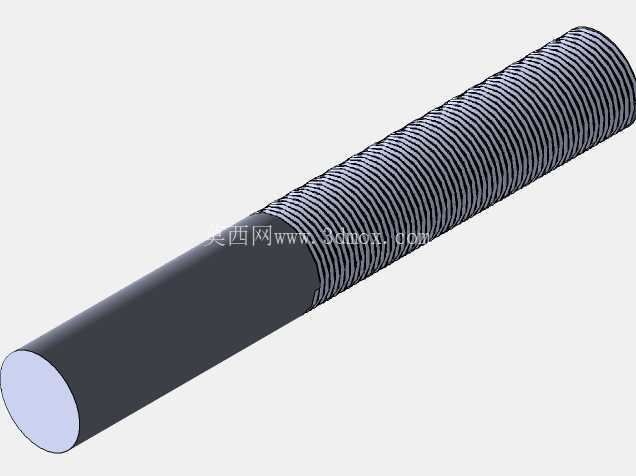

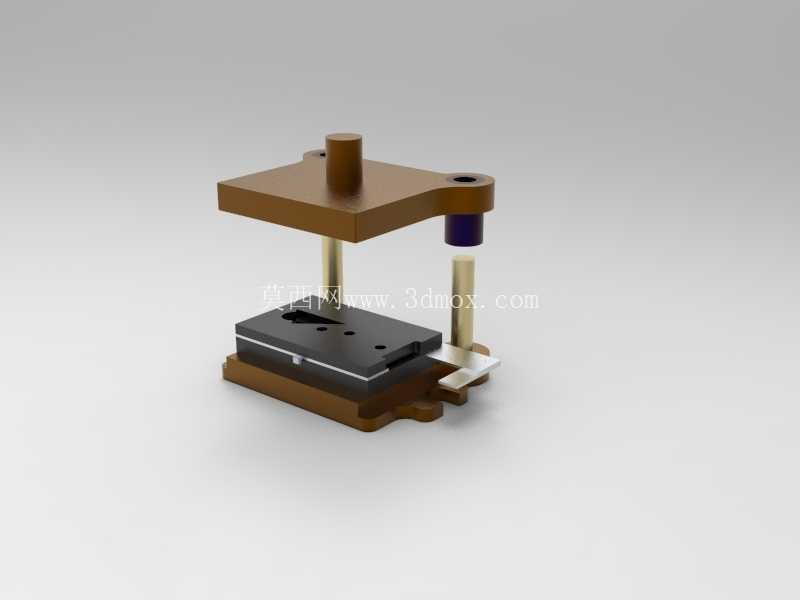

　　这套冲压工装主要面向小尺寸薄型五金件的冲裁、压型工序，常见应用场景覆盖电子接插件引脚成型、小型变压器硅钢片冲切、低压电器铜触片压型这类对成型精度、工装互换性有较高要求的生产环节，适配小吨位台式冲床的安装接口，可直接装夹在普通开式小冲床的工作台面完成单工序冲压作业，也可通过加装送料导轨适配简易级进冲压的工位布局。从结构设计逻辑来看，整套工装优先采用通用标准模架作为基础承载单元，上下模座选用常见的后侧导柱模架结构，导柱导套配合间隙控制在H7/h6精度区间，能够保证合模过程中上下模的对中精度，避免冲头偏载啃刀口的问题，这种选型思路的核心是降低非标加工的工作量，模座、导柱、导套、卸料弹簧这类通用件直接选用市面标准规格，不需要单独定制加工，能大幅缩短工装的制造周期，也方便后期维护时快速替换磨损配件。

　　冲头固定板采用整体式铣削加工，冲头安装孔与固定端面的垂直度控制在0.02mm以内，保证冲头装配后与下模型腔的同轴度，冲头与固定板的配合选用过渡配合，装配后通过尾部的挂台实现轴向固定，不需要额外打横销固定，方便后期根据冲压件的形状快速更换不同规格的冲头。下模部分集成了定位挡料结构，送料时依靠侧边的定位块实现条料的横向定位，端部的挡料销控制送料步距，操作人员不需要额外测量定位，只要将条料推至挡料位置即可完成定位，能够有效降低操作门槛，减少定位失误导致的废品率。

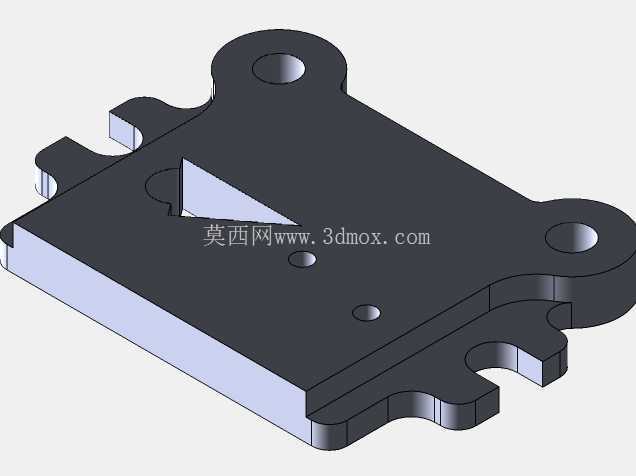

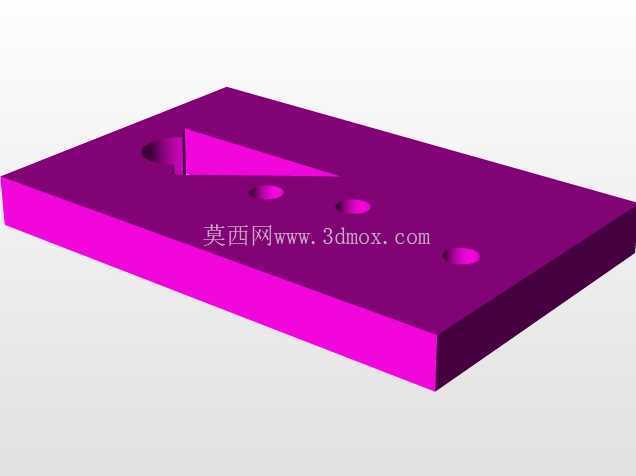

　　卸料结构采用弹性卸料板，卸料弹簧均匀布置在冲头四周，合模时卸料板先接触条料将其压紧在凹模表面，避免冲压过程中材料发生翘曲移位，开模时卸料板在弹簧弹力作用下将箍在冲头上的料片剥离，防止料片随冲头上抬带起废料。从安装边界来看，整套工装的下模座安装孔间距适配常见10吨、16吨台式冲床的T型槽间距，不需要额外制作过渡转接板，直接通过T型螺栓即可完成装夹，闭合高度控制在120mm-150mm区间，符合小吨位冲床的闭合高度调节范围，不需要额外加装垫块调整高度。设计过程中特意将易损的冲头、凹模镶块设计为可单独拆卸的结构，当刀口磨损出现毛刺超差时，只需要拆下对应的镶块进行刃磨或者更换，不需要拆卸整套模架，能够大幅减少工装维护的停机时间。

　　考虑到小零件冲压的操作安全性，模座的操作侧特意留出了足够的安全操作空间，可适配常见的光电安全保护装置安装，不会因为结构紧凑导致安全装置无法布置。整套结构没有采用复杂的非标定制零件，除了冲头、凹模镶块需要根据具体冲压件的形状加工外，其余结构件全部采用通用标准件，设计人员只需要根据冲压件的排样调整凹模、冲头的尺寸以及定位挡块的位置，即可快速衍生出适配不同小五金件的冲压工装，这种模块化的设计思路能够大幅降低同类工装的重复设计工作量，也能让加工车间的备件储备实现通用化，减少不同规格工装的备件种类，降低生产维护成本。在实际使用场景中，这类小型冲压工装多用于多品种小批量的五金零件生产，不需要配备大型高速冲压设备，普通小型车间即可投入使用，对于电子配件、低压电器、小型变压器生产这类需要频繁换型的生产场景，这种高通用化率的工装结构能够显著提升换型效率，减少工装制造的成本投入。
