方形轴流散热风机结构设计

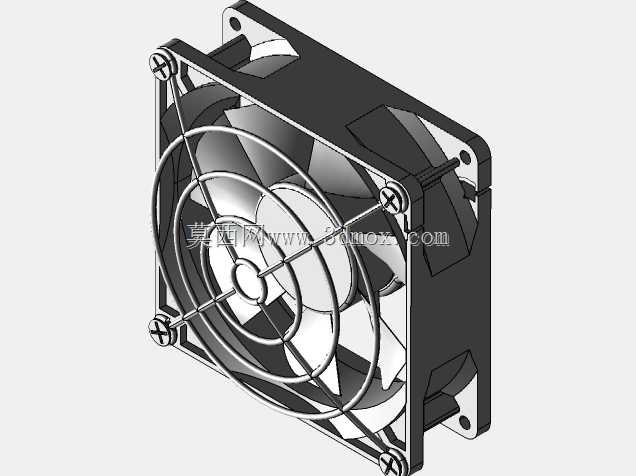

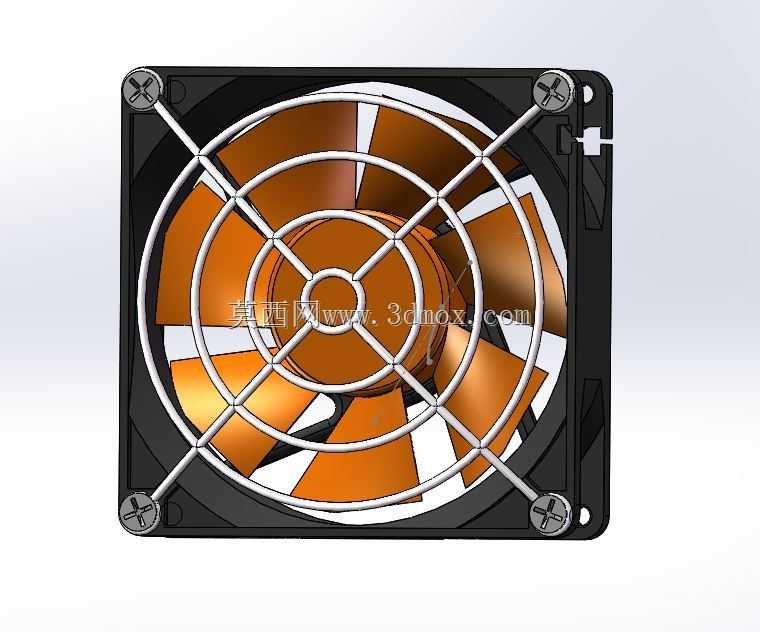

在工业控制柜、伺服驱动机箱、大功率电源模块、小型工控设备的散热设计环节，这类方形轴流风机是最常用的主动散热部件，核心作用是通过定向气流带走密闭腔体内电子元件、功率器件工作产生的积热，避免设备因工作温度超出阈值出现性能衰减、元件老化加速甚至热保护停机的问题。从结构设计来看，这款风机采用标准方形外框结构，外框四个角预留了沉头安装孔位，适配行业通用的安装孔距标准，安装时可直接通过螺丝固定在机箱面板、散热风道隔板或者设备预留的通风位上，安装边界清晰，不需要额外做定制化的安装支架适配，能大幅缩短设备散热系统的装配周期。外框内侧设置的金属防护网采用交叉筋条加环形加固的结构，筋条的排布密度经过测算，既不会对气流通过产生过大的风阻影响散热效率，又能有效避免外部异物、运维人员的手指误触高速旋转的扇叶，兼顾通风效率与使用安全性。扇叶采用七叶前倾式曲面设计，叶片的曲面弧度经过流体力学优化，旋转时能在较低转速下输出足够的风压与风量，同时控制扇叶切割气流产生的气动噪音，适配对噪音有一定要求的办公类工控设备、室内通讯机柜的使用场景。扇叶中心的轮毂位置做了加厚设计，用于内嵌固定转子组件，保证扇叶高速旋转时的动平衡精度，减少长期运行时的振动量，避免振动传递到设备壳体上产生共振噪音。风机侧边预留的接线卡位结构，方便供电线缆的固定与走线，避免线缆靠近扇叶区域被卷入的风险。在实际选型应用中，这类风机可以根据设备的热耗散功率，选择单台安装或者多台成组组成推拉式风道，在密闭机箱内形成稳定的空气循环通路，将功率器件散热片上的热量快速带出设备外部。设计建模过程中，需要重点把控外框安装孔的位置度公差、扇叶与外框内壁的间隙尺寸，间隙过小容易出现扇叶擦碰外框的异响问题，间隙过大则会产生气流旁通损失，降低风机的实际送风效率；同时防护网的固定结构要做防松设计，避免长期受振动影响出现防护网移位的问题。
