多接口USB扩展分线器结构设计

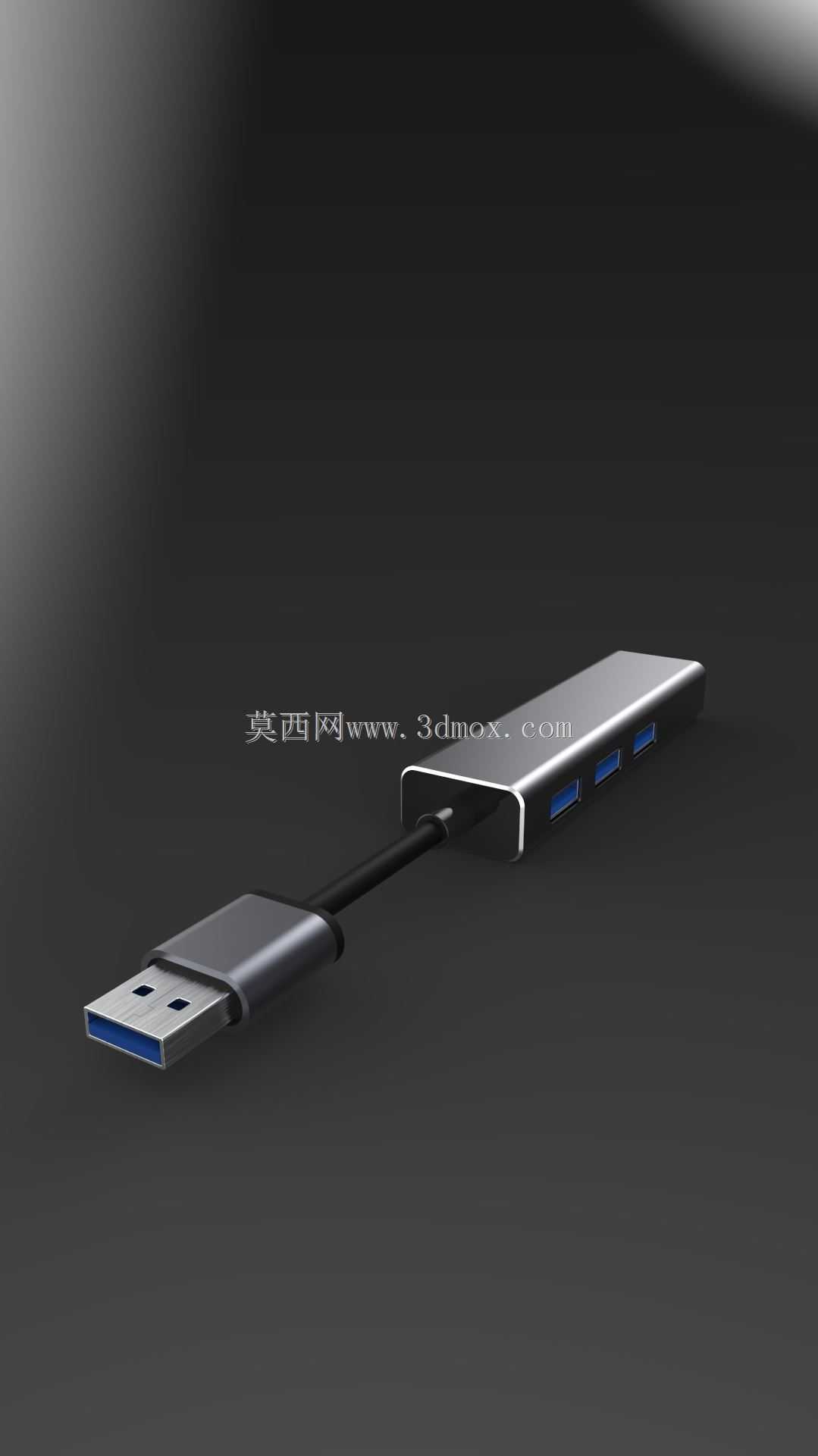

日常办公场景里，台式机后置USB接口插拔不便、轻薄本原生接口数量不足的问题十分普遍，这类USB扩展分线器正是为解决接口拓展需求设计的外设配件，可同时接驳U盘、无线鼠标接收器、充电线、移动硬盘等多类设备，避免反复插拔接口造成的端口磨损，也能减少桌面线材杂乱的问题。从结构设计来看，这款分线器采用公头直出加短线缆的连接形式，公头端做了金属包边加固，插拔时的受力点集中在金属外壳部分，能避免长期插拔导致的塑料基座开裂，公头内部的胶芯采用蓝色标识，对应USB3.0传输规格，触点做了镀金处理，降低接触电阻的同时提升抗氧化能力，长期使用也不会出现接触不良的问题。线缆部分采用带屏蔽层的多股铜芯线，外层包裹TPE柔性护套，弯折半径控制在15mm以内，日常使用时可以随意调整走线角度，不会因为反复弯折出现线芯断裂的问题。分线器主体采用一体化铝合金外壳，表面做了阳极氧化喷砂处理，既可以提升外壳的耐磨性能，也能在高速数据传输时起到电磁屏蔽的作用，避免外接设备产生的电磁干扰影响传输稳定性，外壳边缘做了0.3mm的倒角处理，握持插拔时不会割手。主体上的扩展接口采用等距排布设计，相邻接口的中心间距为12mm，即使插入体积较大的U盘或者无线接收器，也不会出现相邻接口被遮挡无法使用的情况，每个接口内部都做了限位卡扣，插头插入后会有明显的段落感，拉扯线材时不会轻易脱落。从安装边界来看，这款分线器主体长度为90mm，宽度25mm，厚度9mm，占用桌面空间极小，也可以直接插在笔记本侧边接口上使用，不会因为突出过多影响笔记本收纳进电脑包，公头伸出长度为18mm，插入设备端口后不会和周边的其他接口产生干涉。设计过程中还考虑了供电稳定性，每个扩展接口都做了独立的过流保护电路，当外接大功耗移动硬盘或者充电设备时，不会因为单路电流过大影响其他接口的正常使用，也不会因为短路造成主机端口损坏。外壳内部的PCB板采用沉金工艺，元器件排布紧凑，预留了足够的散热空间，长时间高负载传输数据时外壳温度不会超过40摄氏度，不会出现因为过热导致的传输掉速或者断连问题。接口端的胶芯采用耐高温阻燃材质，遇到异常大电流时不会出现熔融起火的风险，符合电子外设的安全设计要求。
