80针插卡边缘连接器件结构设计

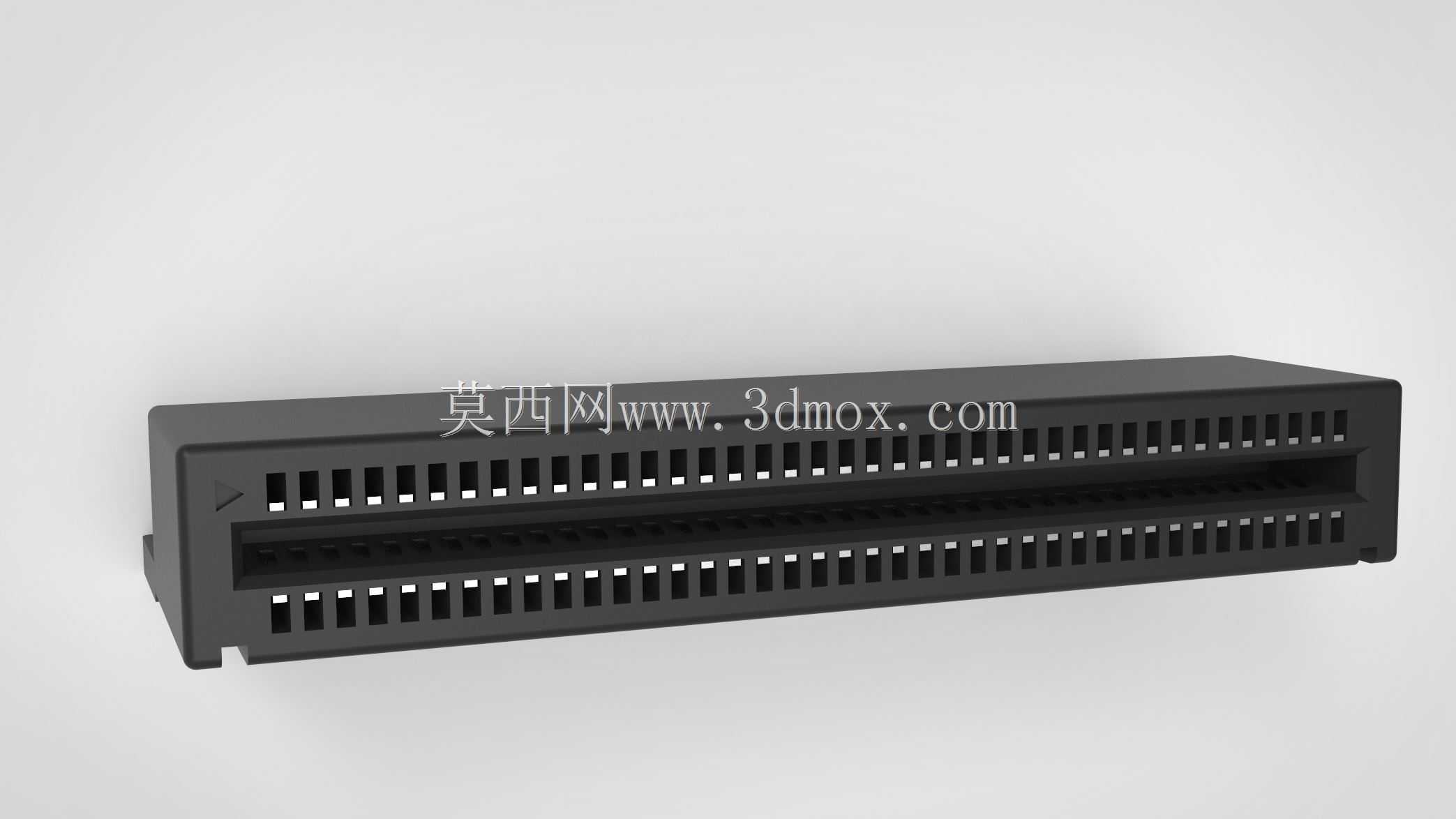

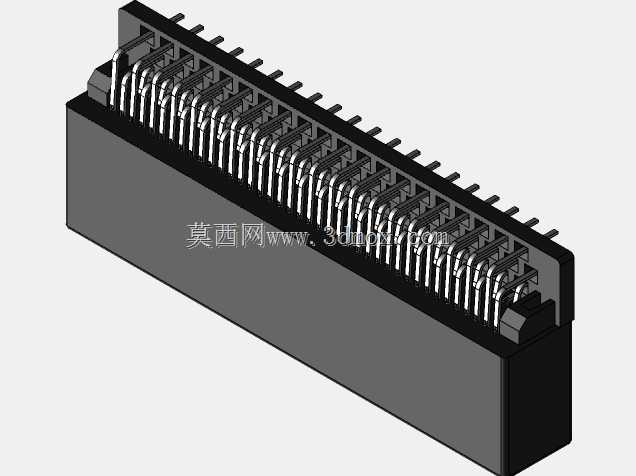

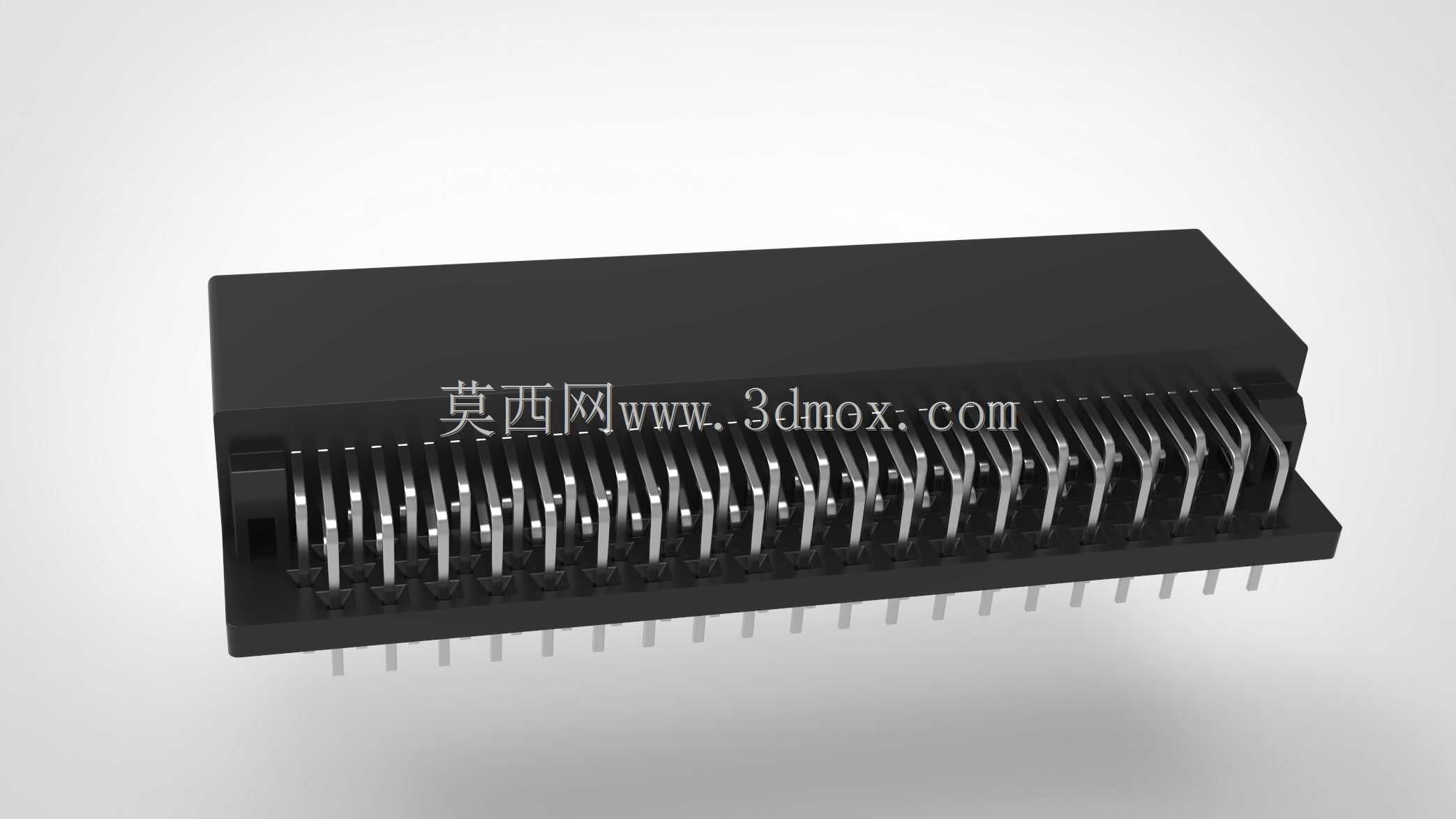

在老式微型计算机板卡扩展、工业控制板卡互联场景中，这类80针插卡边缘连接器承担着板卡与母板之间信号、电源传输的核心作用，是早期8位、16位计算机系统以及部分专用工业控制设备里实现功能扩展的关键接插部件。设计这类连接器时，首先要匹配对应板卡的边缘厚度，保证插合后接触件能稳定贴合板卡上的金手指区域，不会出现接触偏移、压力不足导致的信号衰减问题。从尺寸边界来看，引脚间距严格控制在2.54mm，这是行业内通用的标准间距，适配绝大多数同规格板卡的金手指排布，行间距设定为1.905mm，双排布局充分利用连接器的空间占比，在有限的安装宽度内实现80个接触点位的排布，满足多通道信号传输的需求。建模过程中考虑到实际加工的公差特性，整体尺寸预留了±0.05mm的不确定度，这个公差范围既符合注塑加工的常规精度控制要求，也能保证和对应板卡插合时不会出现过紧无法插入、过松接触不良的问题。连接器主体采用绝缘耐高温的工程塑料材质，接触件选用弹性铜合金材料，表面做镀金处理，降低接触电阻的同时提升耐磨性能，保证多次插拔后依然能保持稳定的接触性能。安装时，连接器通过两侧的定位柱固定在母板上，定位柱的尺寸和母板上的安装孔精准匹配，避免焊接过程中出现偏移，焊接引脚的长度适配常规PCB板的厚度，波峰焊时能够充分上锡，保证焊接强度。这类连接器的接触件采用悬臂梁式弹性结构，插合时接触件会产生一定的弹性形变，对板卡金手指产生稳定的正向压力，即使在设备存在轻微振动的工业场景下，也能维持可靠的连接，不会出现瞬断的问题。建模时还原了连接器本体上的导向倒角，在板卡插入时起到导向作用，避免插歪导致接触件变形损坏，同时本体上的防呆结构能够防止板卡反向插入，保护板卡和连接器不会因为误操作损坏。从实际应用角度出发，这类双排插卡边缘连接器除了老式计算机设备，在部分老式工业数控系统、测试治具中也有应用，只要是需要通过板卡边缘实现多信号并行传输的场景，都能看到这类结构的连接器，其稳定的接触性能、标准化的尺寸设计，让它成为电子互联领域里应用周期很长的一类接插结构。
