卧式电脑机箱铝制PSU安装固定支架

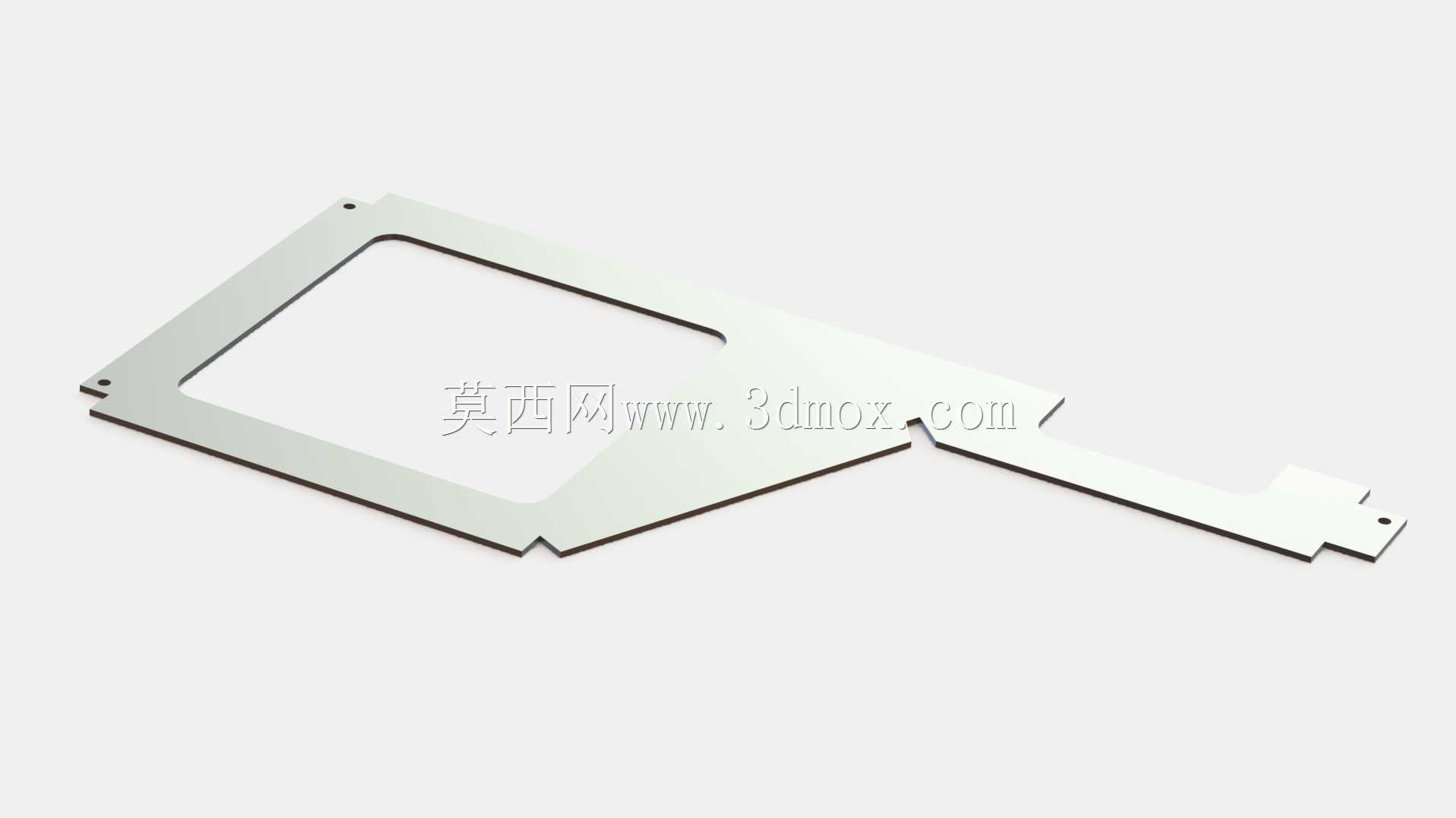

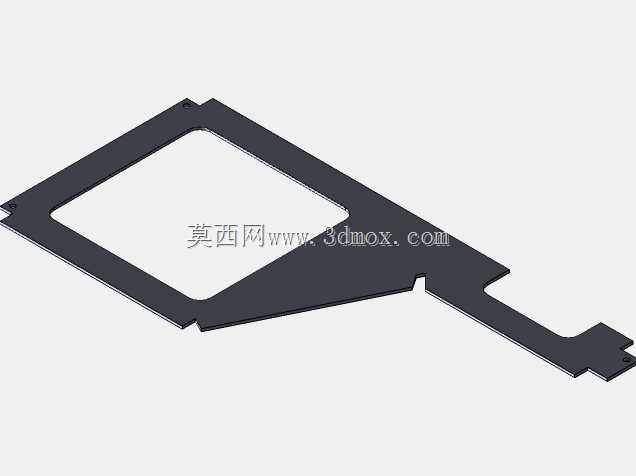

这款铝制支架是针对卧式铺排布局的电脑机箱做的定制化电源固定构件，核心作用是给机箱内的PSU电源模块提供稳定的安装支撑，同时兼顾机箱内部的风道衔接与线缆收纳需求。从实际装机场景来看，卧式机箱内部空间排布紧凑，常规电源安装位往往无法适配小尺寸定制机箱的布局要求，这款支架通过异形钣金的结构设计，将电源安装位延伸至对应120mm风扇支架的衔接位置，既可以让电源的散热风道与机箱风扇形成直通风路，减少风道弯折带来的风阻损耗，也能避开主板、内存等核心硬件的安装区域，避免出现硬件干涉的问题。支架整体采用铝合金板材经激光切割成型，材料厚度适配常规机箱钣金的安装强度要求，边缘做了去毛刺处理，不会割伤装机过程中的线材或者操作人员手部。支架上预留的安装孔位完全匹配标准ATX电源的固定孔距，同时在与机箱壳体、风扇支架衔接的位置也预留了对应的固定孔，安装时不需要额外对机箱或者支架做二次打孔修改，直接用标准机箱螺丝即可完成固定。设计过程中特意做了垂直方向的位移余量设计，允许支架在安装时根据实际线材排布、硬件高度做小范围的位置调整，适配不同厚度的电源模块与不同走线方案的需求。和支架配套设计的线缆盖板采用丙烯酸板材激光切割成型，盖板的外形与支架旁的镂空区域完全契合，安装后可以将电源延伸出来的供电线缆完全隐藏在盖板下方，避免线缆杂乱干扰机箱内部风道，同时也能让机箱内部视觉效果更整洁。从安装边界来看，支架整体外轮廓完全贴合卧式机箱的内部侧壁空间，突出高度不超过120mm风扇的安装厚度，不会超出机箱内部的硬件安装安全边界，也不会影响机箱侧面板的正常闭合。在结构强度上，铝合金板材的刚性足够承载标准ATX电源的重量，长期使用不会出现形变下垂的问题，激光切割的孔位精度控制在0.1mm以内，安装时不会出现孔位错位无法拧入螺丝的情况。实际装机测试中，这款支架搭配120mm机箱风扇使用时，电源的散热进风路径没有多余遮挡，电源负载状态下的核心温度比采用常规安装位的布局低3-5摄氏度，同时隐藏式的线缆盖板也减少了线缆对风道的扰流作用，整个机箱内部的散热效率有明显提升。
