汽车零部件激光切割定位工装结构

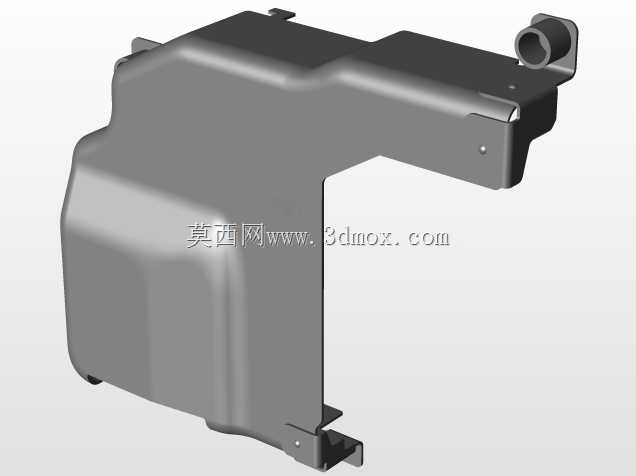

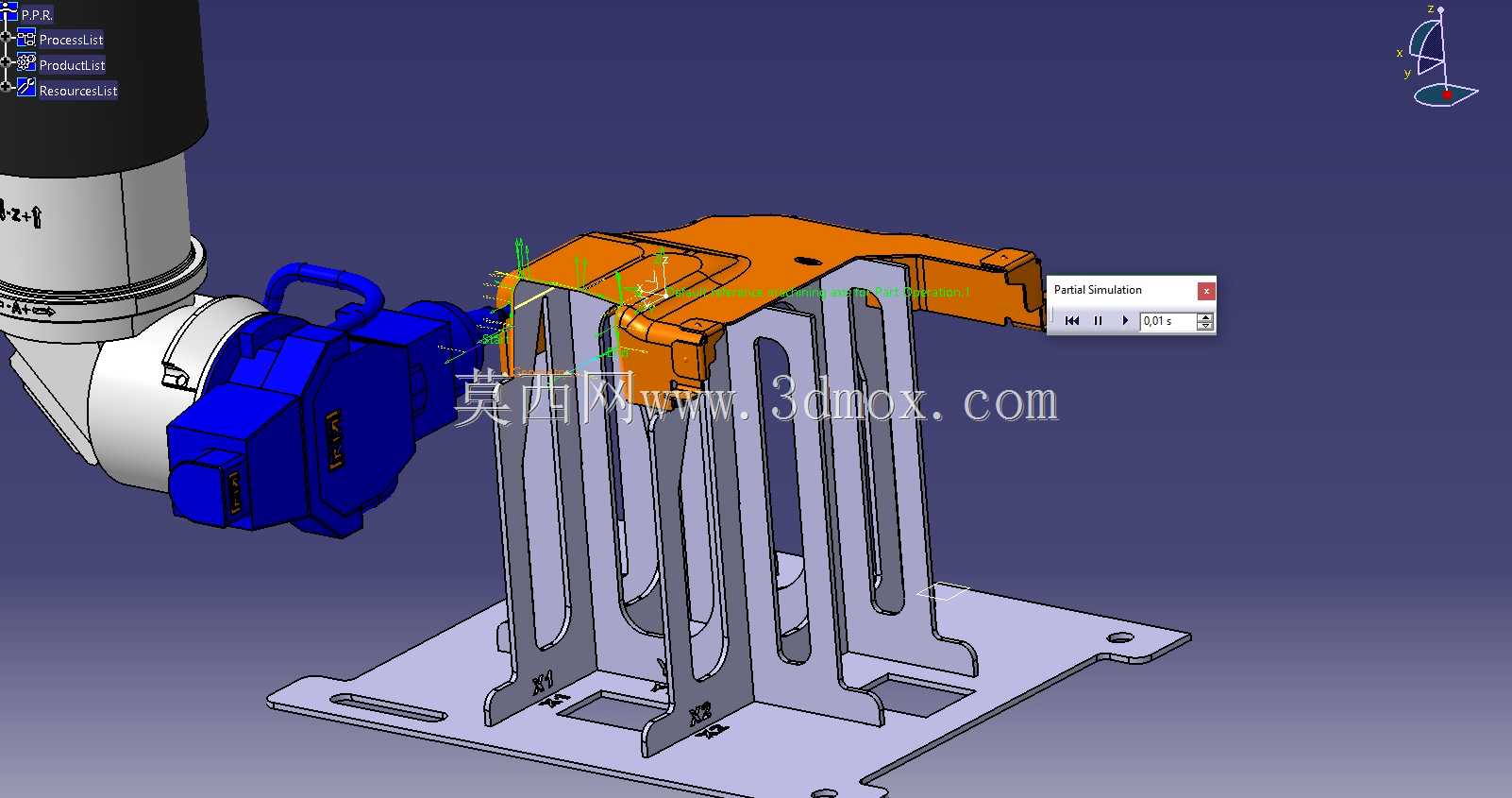

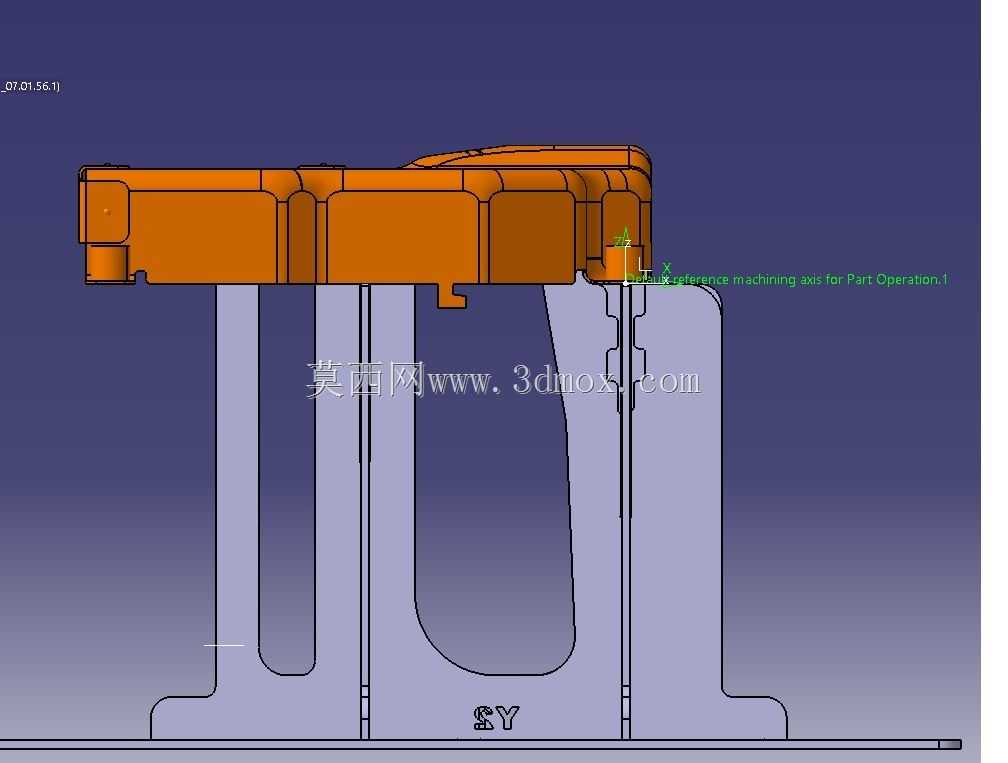

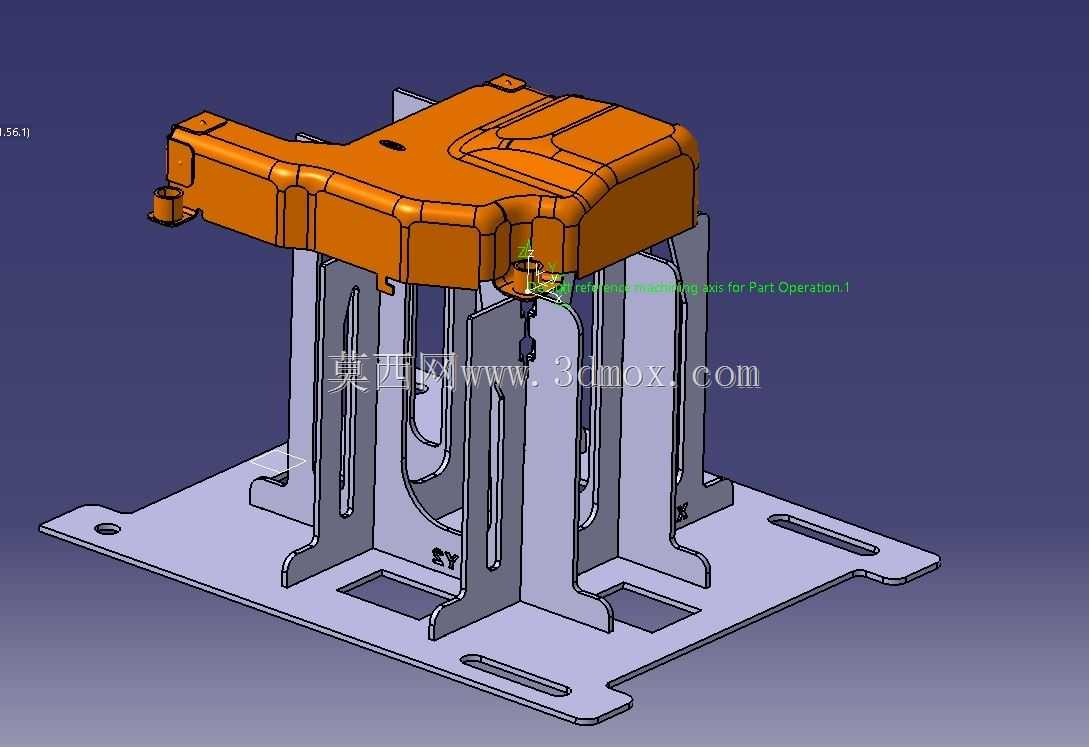

这套定位工装主要面向汽车覆盖件类异形零部件的激光切割工序，在实际量产场景中，这类带复杂曲面的注塑或冲压壳体件，在完成主体成型后往往需要对边缘余料、预留安装位进行高精度切割加工，常规平口钳或者通用夹具无法匹配工件的曲面外形，装夹时容易出现工件变形、定位偏移的问题，直接导致切割尺寸超差，甚至出现工件报废的情况。从结构设计逻辑来看，工装底部采用带长圆形安装孔的平板基座，安装孔的排布兼顾了不同规格激光切割工作台的T型槽间距，安装时不需要额外制作过渡连接板，直接通过T型螺栓就能完成基座在设备工作台面上的固定，基座的平面度要求控制在0.05mm以内，保证整个工装的安装基准统一。基座上方的支撑立架完全匹配待加工橙色壳体件的内腔曲面轮廓，每一处支撑筋的位置都对应工件的刚性加强区域，避开了需要激光切割的加工路径，防止激光加工时灼伤工装支撑面，同时支撑筋的高度经过反复校核，保证工件装夹后待切割的边缘位置处于激光头的最佳焦距工作区间，减少焦距调整的辅助时间。立架上开设的多组长条槽一方面是为了减轻工装整体重量，方便车间内的周转搬运，另一方面也为切割过程中产生的熔渣、烟尘提供了下落排出的通道，避免熔渣堆积在工装表面影响后续工件的装夹定位精度。工件装夹时依靠自身内腔轮廓与支撑立架的仿形面完成初定位，侧面设置的辅助压紧点对应工件上的原有工艺孔位，不需要在工件上额外增加装夹压痕，压紧力的方向垂直于工件接触面，防止装夹力过大导致薄壁壳体产生形变。在实际加工应用中，这套工装可以将单工件的装夹定位时间控制在10秒以内，重复定位精度能够稳定控制在0.1mm以内，完全满足激光切割工序的精度要求，同时仿形支撑的结构可以有效抵消激光加工时产生的热应力变形，避免工件在切割过程中出现移位，保证每一个批次工件的切割尺寸一致性。设计过程中还特意在基座角落预留了标识打标位，方便车间现场做工装的生命周期管理，支撑立架与基座之间采用螺栓可拆卸连接，当后续工件出现小范围改型时，只需要更换对应的支撑立架部分，基座可以重复利用，大幅降低了工装的改造成本与制作周期。
