奔驰三叉星环形车标立体结构设计

作为整车品牌视觉识别的核心外露部件，车标的结构设计需要兼顾外观辨识度、安装适配性与长期使用的可靠性，本次呈现的三叉星环形车标结构，在设计阶段就充分考虑了量产装车的多场景适配需求。从实际装车场景来看，这类车标主要适配乘用车前脸进气格栅、尾门标识位两大核心安装区域，部分车型的轮毂中心盖、方向盘中央装饰位也会采用同结构缩放版本，不同安装位的结构细节会根据安装基面的曲率做适配调整，比如前脸安装版本的背部会预留对应卡扣位与定位柱，尾门粘贴版本则会预留平整的胶贴贴合面，避免出现安装后翘边、贴合缝隙不均的问题。

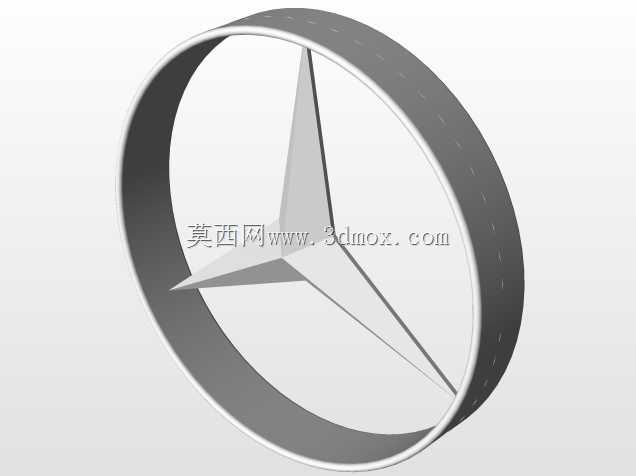

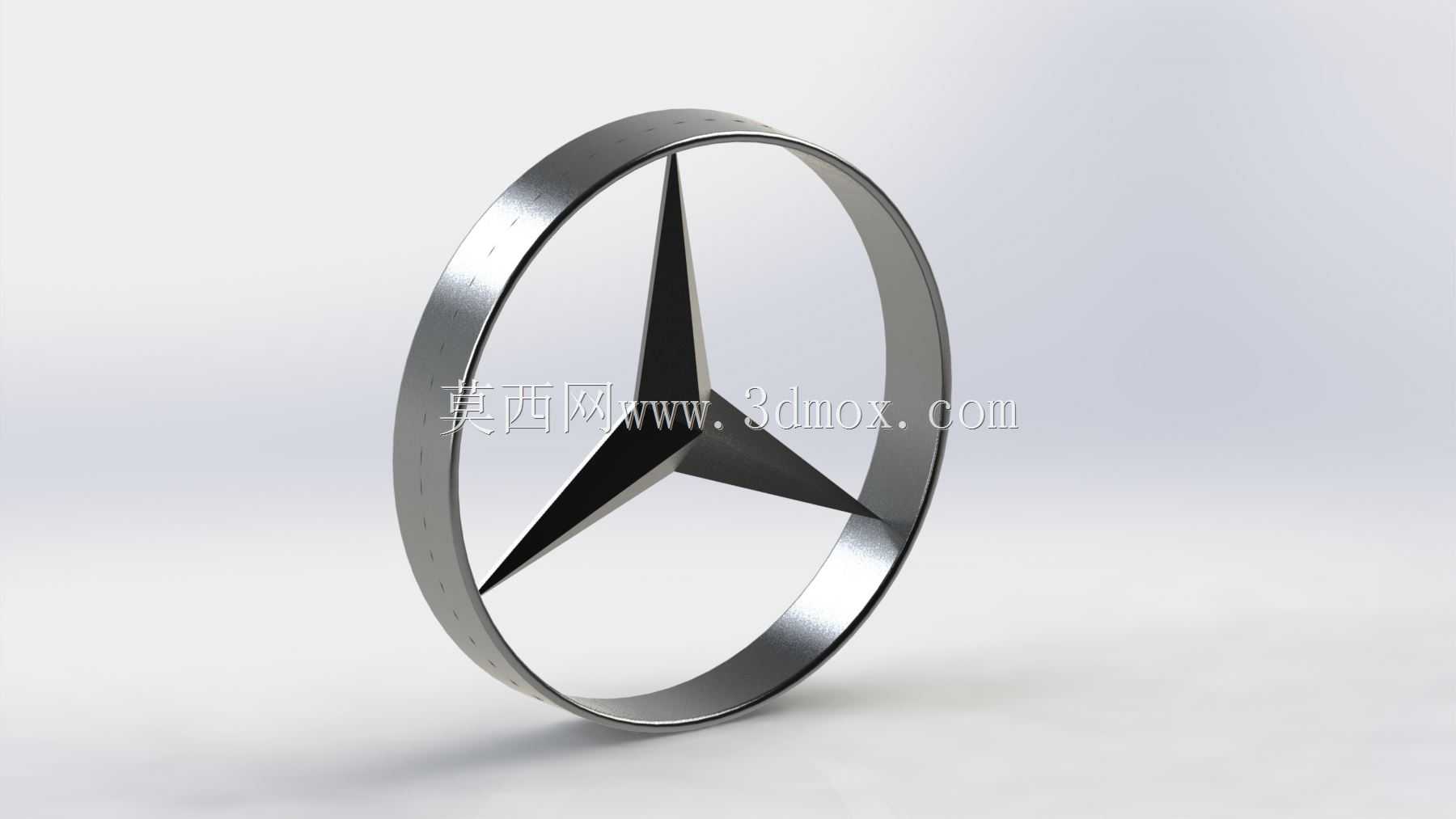

设计过程中首先确定了环形外圈与三叉星辐条的衔接结构，三叉星的三个辐条采用等角度120度均分布局，辐条与外圈的衔接处做了平滑的圆角过渡，既避免应力集中导致的装配断裂问题，也能在电镀工艺处理时减少积液、流挂等外观缺陷。环形外圈的截面并非正圆形，而是采用略带弧度的楔形截面，朝向观察者的一侧做了微凸的弧面处理，能够在不同光线角度下形成均匀的金属反光，强化品牌标识的视觉识别度，辐条的厚度从中心交汇点向外圈衔接处做渐变收窄，既保证中心位置的结构强度，也让整体视觉效果更显轻盈精致。

从安装边界来看，常规乘用车前脸使用的该款车标整体外径控制在180mm以内，环形外圈的宽度保持在12-15mm区间，整体突出安装基面的高度不超过20mm，避免在车辆行驶过程中增加额外风阻，也能减少洗车、日常剐蹭对标识造成的损坏。背部的安装结构会根据不同车型的安装点位做适配，卡扣式安装的版本会在环形背部均匀设置3-4个弹性卡扣，卡扣的卡接深度控制在8mm左右，适配主流车型进气格栅的安装板厚度，同时中心位置会设置十字形定位筋，确保安装时标识的角度准确，不会出现三叉星倾斜的装配误差。粘贴式安装的版本背部会做整面平整处理，表面粗糙度控制在Ra1.6以内，保证双面胶的贴合强度，能够耐受-40℃到80℃的环境温度变化，不会出现高速行驶时标识脱落的问题。

在材质适配层面，该结构既支持ABS基材加表面电镀的工艺方案，也支持锌合金压铸后抛光镀铬的工艺方案，不同工艺对应的结构壁厚会做对应调整，塑料版本的整体壁厚控制在2.5-3mm，保证注塑成型时的充模流畅性，金属版本的壁厚控制在2mm左右，兼顾重量控制与结构强度。辐条与外圈的衔接位置做了0.5mm的圆角过渡，避免电镀或喷漆过程中出现尖角露底、涂层厚度不均的问题，同时所有外露边缘都做了倒钝处理，不会出现锋利边角划伤装配人员或者用户的情况。
