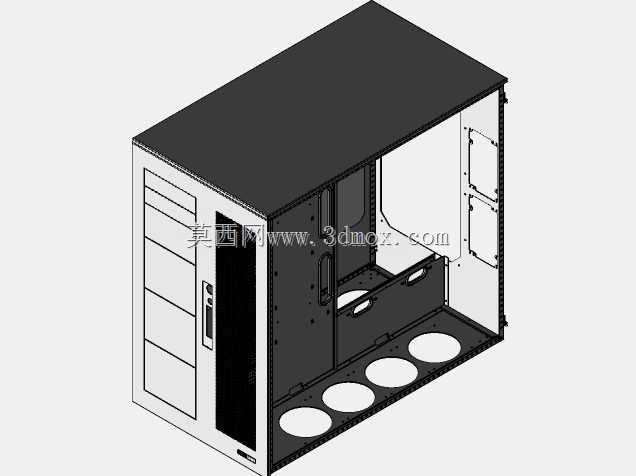

标准ATX台式电脑主机机箱结构设计

这款机箱结构主要面向台式计算机硬件装配场景，覆盖家用办公主机、入门级工作站、常规商用台式机的硬件承载需求，可兼容标准ATX规格主板、全尺寸ATX电源、多块3.5英寸机械硬盘与2.5英寸固态硬盘的安装布局，同时预留了独立显卡、风冷散热器的安装空间，能满足多数常规装机场景的硬件适配要求。从结构设计逻辑来看，整体采用SPCC冷轧钢板折弯拼接的钣金工艺思路，主体框架通过折边咬合与螺丝紧固组合，无需额外焊接工序即可保证整体结构刚度，侧板采用快拆式卡扣加手拧螺丝的固定方式，方便后期硬件升级与维护操作。前面板区域预留了光驱位扩展槽、前置IO接口安装位与电源按键复位按键的固定孔位，可根据不同产品定位选配前置USB、音频接口模块，适配不同成本档位的产品需求。机箱内部做了分层布局设计，电源下置的安装位预留了四个圆形通风孔位，可对应安装散热风扇形成独立的电源散热风道，避免电源热量与CPU、显卡的散热气流相互干扰，提升整机长时间运行的散热稳定性。主板安装位设置了对应的铜柱固定孔位，孔位完全匹配标准ATX主板的安装孔距，同时预留了主板背部走线的开孔空间，方便整理内部线材，优化机箱内部风道的流通效率。硬盘安装位采用免工具卡扣与螺丝固定结合的设计，既可以实现硬盘的快速拆装，也能保证硬盘运行时的固定稳定性，减少机械硬盘运行时的共振噪音。机箱后部预留了主板IO挡板的通用开孔、PCI扩展槽挡片位与后置散热风扇安装位，可对应安装排风风扇将机箱内部热空气直接排出，形成前进后出的完整散热风道。从安装边界尺寸来看，整体宽度适配标准ATX主板的横向安装尺寸，深度可容纳长度不超过320mm的全尺寸独立显卡，高度可兼容高度不超过160mm的塔式风冷散热器，所有安装孔位的公差控制在钣金加工常规公差范围内，可直接对接钣金加工厂进行开料折弯生产，无需额外调整孔位位置。机箱边缘全部做了卷边钝化处理，避免装配过程中划伤操作人员，同时提升壳体边缘的结构强度，减少运输过程中磕碰变形的概率。
