大容量ATX台式机箱钣金结构设计

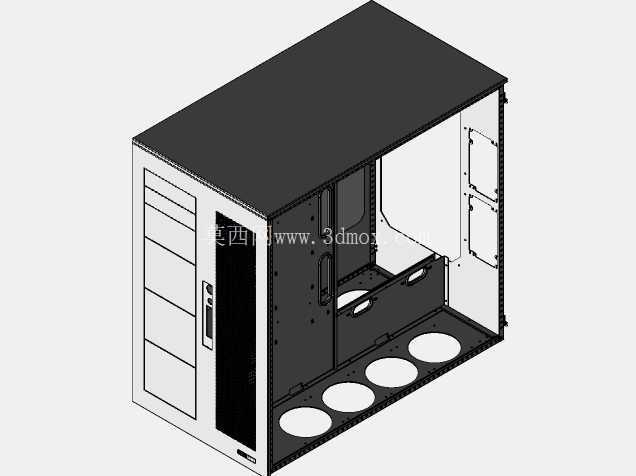

　　这套结构围绕标准ATX主板的装机空间展开，机箱内部预留了完整的主板安装背板、电源仓位、硬盘扩展位以及前置光驱与接口面板区域，整体采用钣金折弯加螺装连接的工艺思路，适合小批量机柜与台式主机壳体的开发参考。从布局上看，箱体底部布置了多个圆形走线与散热开孔，便于线材穿越、底部通风以及风扇位的扩展；侧板与框架之间通过折边、压铆螺柱和安装孔位配合，保证装配后壳体具备足够的刚性，减少薄板在运输和长期使用中的变形。

　　实际应用中，这类大容量机箱不仅可用于普通台式电脑，也常见于工业控制主机、测试设备机柜、视觉检测工作站以及实验室数据采集终端。相比紧凑机箱，它对长显卡、塔式散热器、多块硬盘和冗余电源的包容度更高，维护人员在现场更换板卡、整理线束时也有更充裕的操作空间。设计时需要重点控制主板铜柱位置、IO挡板开口、电源限位尺寸和扩展槽间距，这些边界一旦偏差，就会直接影响标准硬件的装入。

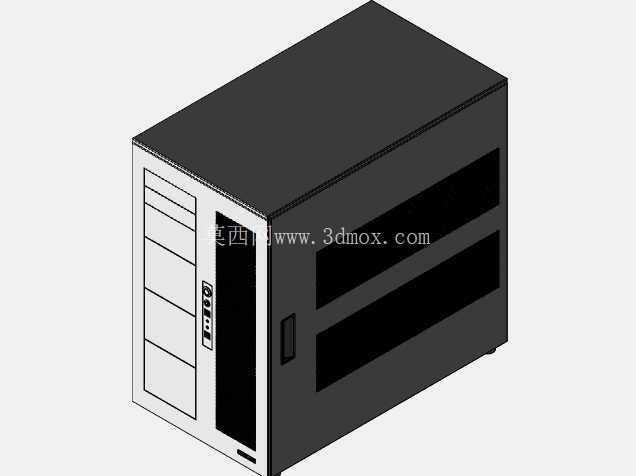

　　前面板区域保留了光驱位、开关按键与指示灯安装位置，侧部和后部的开孔则兼顾散热风道与可拆卸维护。钣金件在建模时需要体现折弯半径、板材厚度、翻边加强结构以及装配间隙，不能只做外观包覆；尤其是主板托盘与框架连接处，应通过折弯边和局部压型提升抗弯能力。机箱外形以长方体为基础，安装边界主要受主板规格、电源长度、显卡长度和散热高度约束，内部空间按模块化分区，能够让电源、存储、主板和风道各自独立，又通过统一框架形成稳定整体。

　　对于结构设计人员而言，该模型的价值在于呈现了钣金机箱从外罩、骨架、安装托盘到面板开孔的完整关系，可作为台式设备壳体、工业主机柜和非标控制箱设计时的空间参照。
