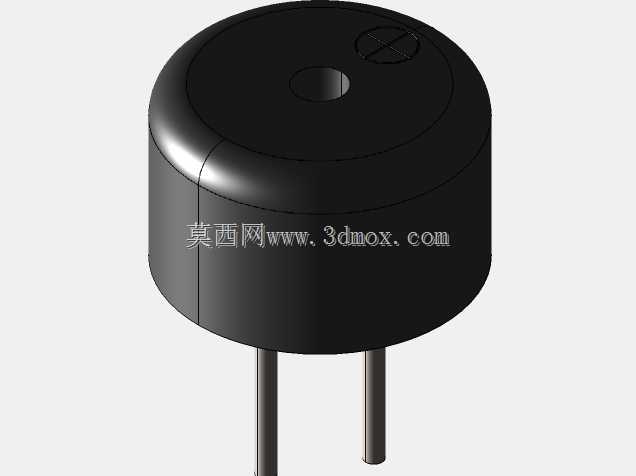

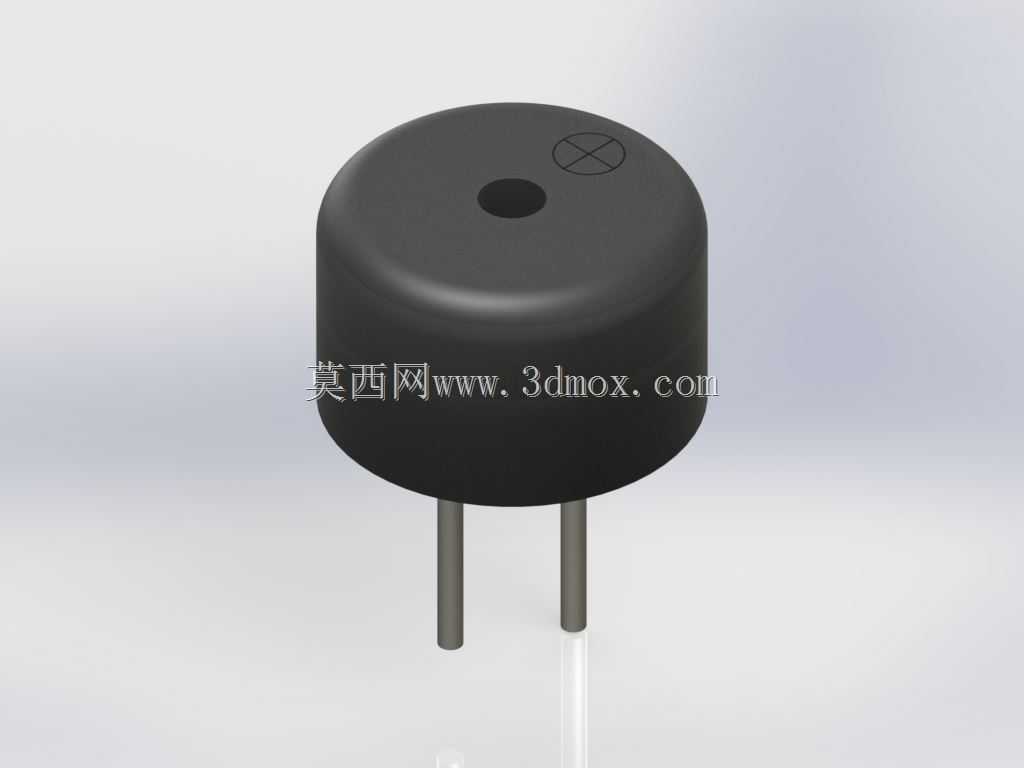

马洛里PB-09N23-03Q磁性蜂鸣器结构模型

这款磁性蜂鸣器属于小型声讯提示器件，在各类工业控制板卡、消费电子主板、小型家电控制模块、安防报警终端中都有广泛应用，主要承担故障提示、操作反馈、状态告警的发声功能，相比压电式蜂鸣器，磁性结构的发声频段更适配人耳敏感区间，在嘈杂工业现场也能传递清晰的提示信号。从结构设计来看，整体采用矮圆柱型封装，顶部预留单一出声孔，出声孔旁的极性标识直接做在壳体顶面，生产插装时无需额外核对引脚定义标识，能有效降低SMT或手工插装的错装概率。壳体采用阻燃ABS材质注塑成型，壁厚均匀控制在0.8mm，既保证内部磁路结构的防护强度，也不会因壳体过厚阻尼过大影响发声效率，壳体底部做了微凸的定位环，插装过波峰焊时能贴合PCB板面，减少焊锡溢入器件内部的风险。引脚采用直插式镀锡铜引脚，引脚间距适配标准2.54mm网格PCB孔位，引脚直径0.6mm，插装后焊盘的吃锡量能满足IPC-A-610D的三级焊接标准，抗振动性能符合工业级设备的运输与使用要求。建模过程中优先还原了磁路腔体的内部空间边界，虽然外观仅呈现壳体与引脚结构，但建模时预留了内部磁钢、线圈、振动膜片的装配空间，壳体的合模缝、顶部标识的凹陷深度都按照实物测绘尺寸还原，出声孔的倒角做了0.1mm的工艺处理，避免注塑时产生飞边。安装边界方面，器件总高度从引脚末端到壳体顶面控制在10mm以内，壳体直径9mm，在PCB布局时仅需占用9*9mm的板面空间，周边3mm范围内不要布置超过5mm高度的元件，避免遮挡出声路径影响声压级。这类直插式蜂鸣器在选型时，除了关注额定电压、声压级参数，结构尺寸的匹配度直接影响产线的装配效率，该模型还原了实物的所有装配干涉边界，做PCB布局校验、整机结构装配模拟时，可以直接调用该模型做干涉检查，无需反复测绘实物尺寸。在小型手持设备、工控终端的结构设计中，这类声讯器件的安装位置往往靠近壳体边缘，模型的尺寸精度直接决定了出声孔与壳体开孔的对位精度，若模型尺寸偏差超过0.2mm，就可能出现装配后出声孔被壳体遮挡的问题，导致实际发声音量达不到设计要求。建模时对引脚的伸出长度做了精准还原，引脚伸出壳体底面的长度为3.5mm，适配1.6mm厚度的标准PCB，插装后引脚露出焊盘的长度控制在1.5-2mm，符合波峰焊的工艺要求，不会出现引脚过短吃锡不足、引脚过长剪脚损伤器件的问题。
