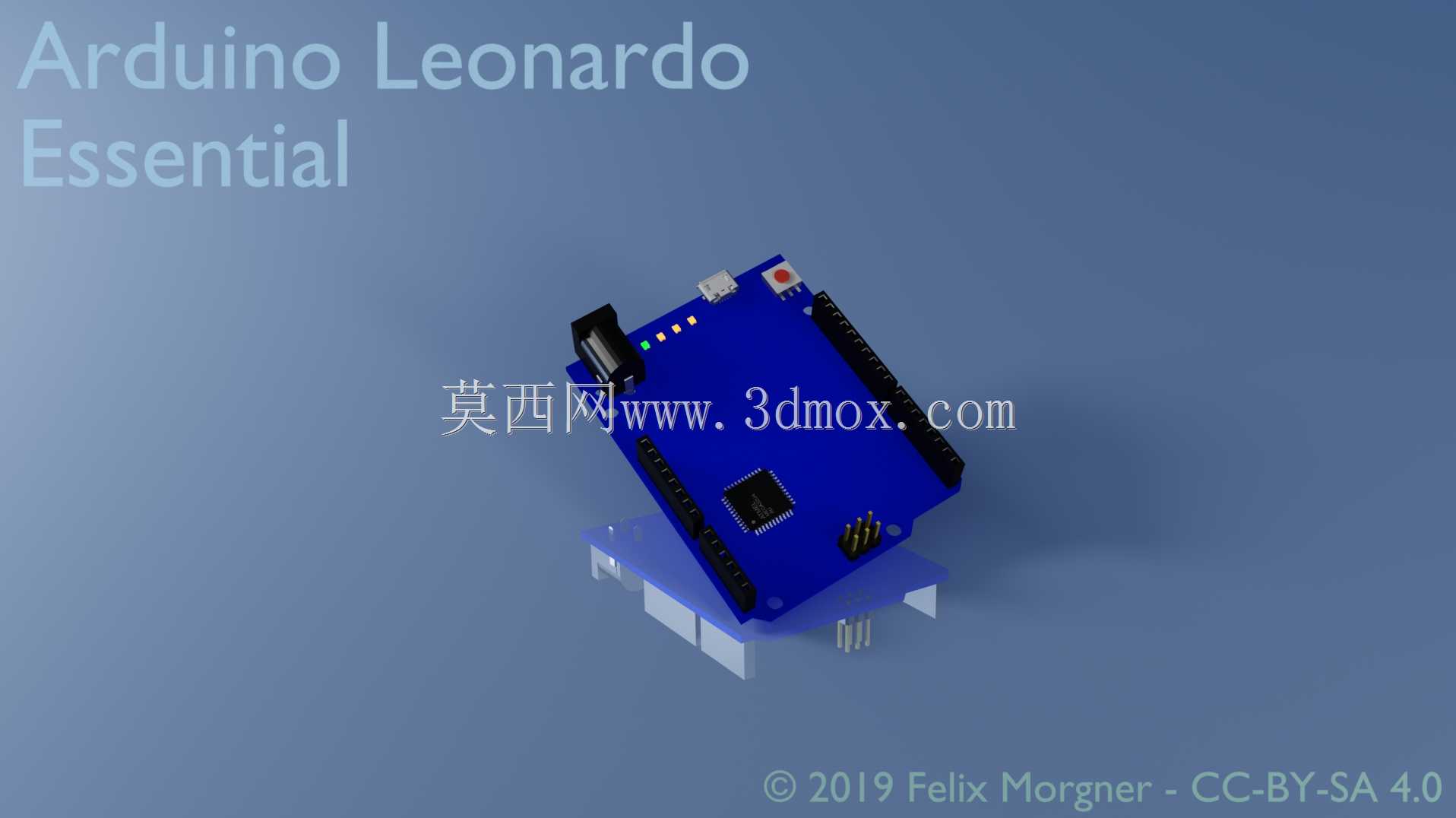

ArduinoLeonardo开源开发板结构设计

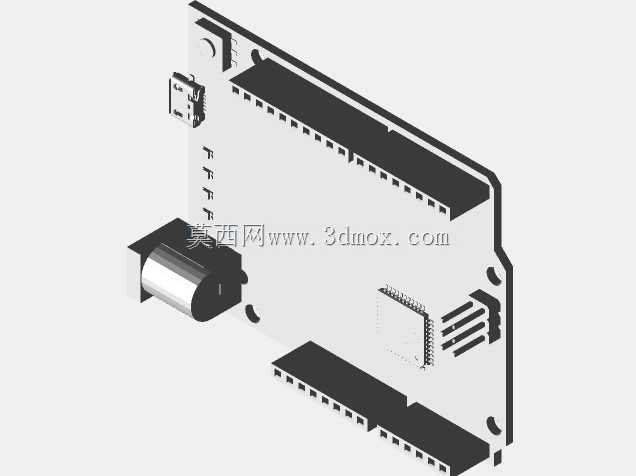

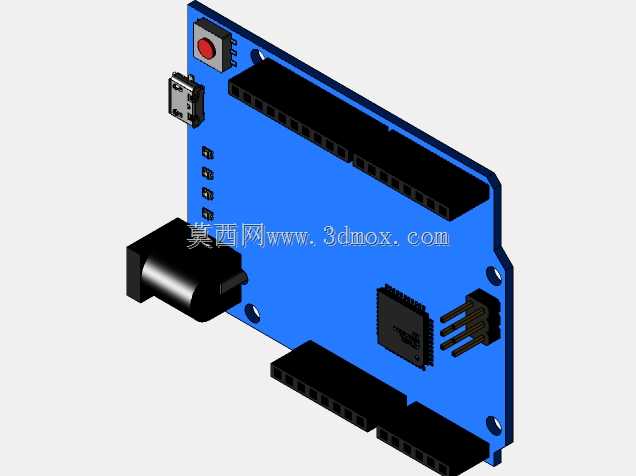

在嵌入式开发、小型智能设备原型搭建场景中，这类开发板是电子项目验证、小型控制单元搭建的核心载体，常被用于创客项目开发、小型自动化装置控制、教学实验演示等场景，可直接对接各类传感器、执行器完成信号采集与指令输出。从结构设计层面看，该开发板采用标准板型布局，PCB基板为矩形结构，边缘预留统一间距的排针插孔，可直接插接在标准面包板或配套扩展板上，排针孔位严格遵循通用间距规范，能兼容市面上绝大多数Arduino扩展模块，无需额外转接即可完成功能拓展。板载元件布局经过优化，将USB接口、复位按键、LED指示灯、MCU主控芯片等元件按操作频率与信号流向排布：USB接口设置在板边侧方，方便插拔数据线同时不占用上下排针的安装空间；复位按键布置在靠近USB接口的边角位置，调试时可快速触达；多颗状态LED沿板边排布，能直观显示电源状态、数据传输状态，调试过程中无需额外外接指示灯即可判断运行状态。设计时充分考虑安装兼容性，板体四角预留标准安装孔位，可通过铜柱直接固定在设备壳体内部或实验台架上，安装孔间距匹配通用开源硬件的固定尺寸，适配各类3D打印外壳、亚克力固定支架的安装需求。板载的排针分为电源排针、数字IO排针、模拟IO排针三类，每类排针的丝印标识清晰，接线时可快速对应引脚定义，避免错接导致的元件损坏。MCU主控芯片布置在板体中心区域，周边预留足够的散热空间，长时间运行时不会因元件积热导致运行不稳定；电源相关元件集中布置在USB接口侧，缩短电源输入路径，减少线路压降对板载元件供电稳定性的影响。从实际使用角度，该结构设计既满足桌面实验的快速插接需求，也能适配小型量产设备的内置安装要求，板体厚度控制在常规PCB厚度范围内，插入标准排针后整体高度不会占用过多设备内部空间，在小型智能门锁、环境监测节点、桌面小型机械臂控制单元等场景中，都能直接嵌入使用，无需对板体结构做二次修改。
