树莓派计算模块4外置弯折天线结构

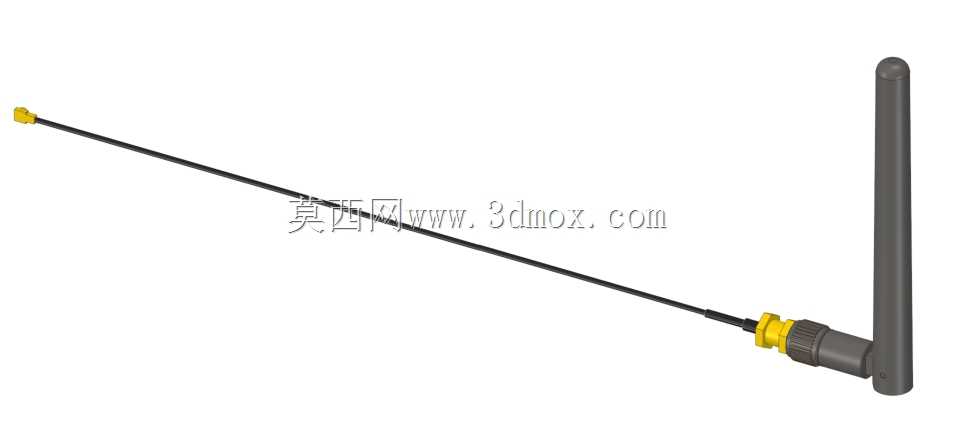

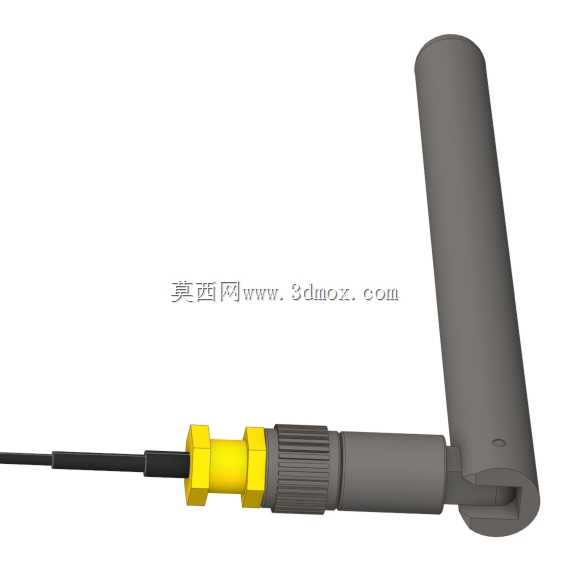

这款外置天线组件主要适配树莓派计算模块4的无线信号收发场景，在嵌入式开发、边缘计算节点部署、小型智能设备改装等场景中，板载天线往往受限于设备金属外壳遮挡、安装空间局促的问题，信号增益与传输稳定性难以满足实际使用需求，这类外置弯折天线就能很好地解决这类痛点。从实际使用角度看，该天线采用L型弯折结构设计，天线辐射主体为圆柱状棒体，弯折处做了圆滑过渡处理，既可以在设备外壳侧壁实现贴装固定，也能通过铰接结构调整辐射方向，避开周边金属构件的信号屏蔽，有效提升无线信号的覆盖范围与收发强度。连接端采用标准同轴接头结构，接头处设计了六角防滑拧装结构与黄色密封定位环，实际装配时可以通过六角部位施加拧装扭矩，避免同轴线缆随接头同步扭转造成线芯损伤，黄色定位环既可以在拧装到位时提供明确的触感反馈，也能填充接头与安装面板之间的间隙，起到一定的防尘与防松作用。设计过程中没有对同轴电缆与天线连接端的螺纹细节做过度还原，而是将可拆卸线缆作为独立零件拆分建模，这样的处理方式更贴合实际装配逻辑——实际生产装配中，同轴线缆往往需要根据设备内部走线长度单独裁切，拆分建模后可以灵活调整线缆伸出长度，模拟不同安装深度下的走线状态，同时在拧装接头螺栓时，可以单独固定螺栓零件的位置，还原真实装配过程中螺栓定位、线缆不跟转的操作状态。从安装边界来看，天线辐射棒体的直径与长度适配多数嵌入式设备的侧壁安装孔位，接头部分的外径尺寸匹配常规SMA接头的安装开孔标准，同轴线缆部分做了分段结构设计，靠近接头的部位做了加粗应力释放处理，避免线缆反复弯折导致的线芯断裂，线缆末端可以根据实际需求延伸至计算模块的射频接口位置，不需要额外调整转接结构。这类天线在实际选型时，除了关注信号增益参数，结构层面的安装适配性同样重要，该模型还原了天线的所有关键装配特征，既可以用于嵌入式设备的结构干涉检查，验证安装位周边是否有构件与天线调整路径冲突，也可以用于设备外壳的开孔定位设计，直接提取接头部分的轮廓尺寸作为开孔参考，减少重复建模的工作量。
