RJ45以太网8P8C网络接口连接器结构

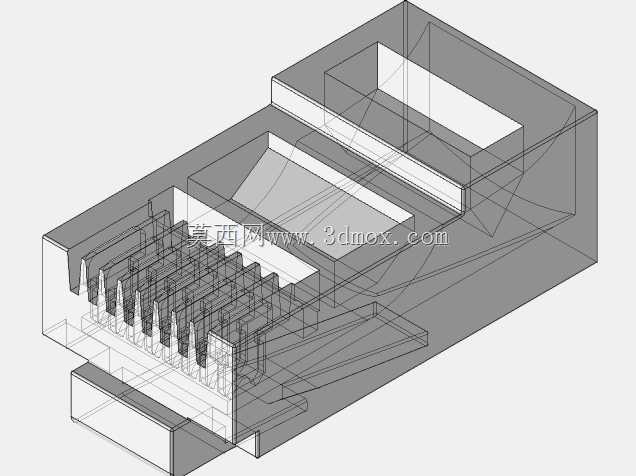

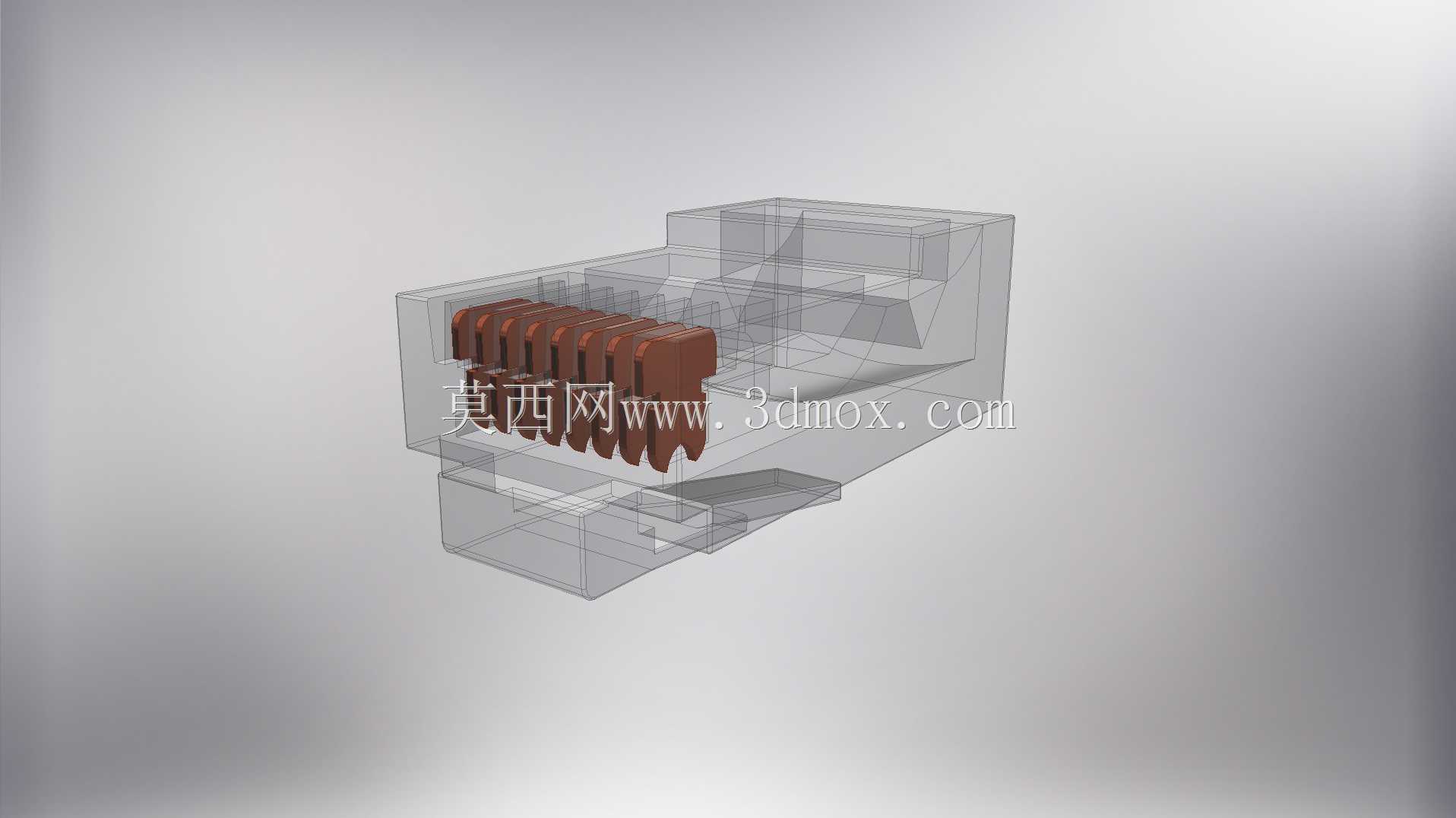

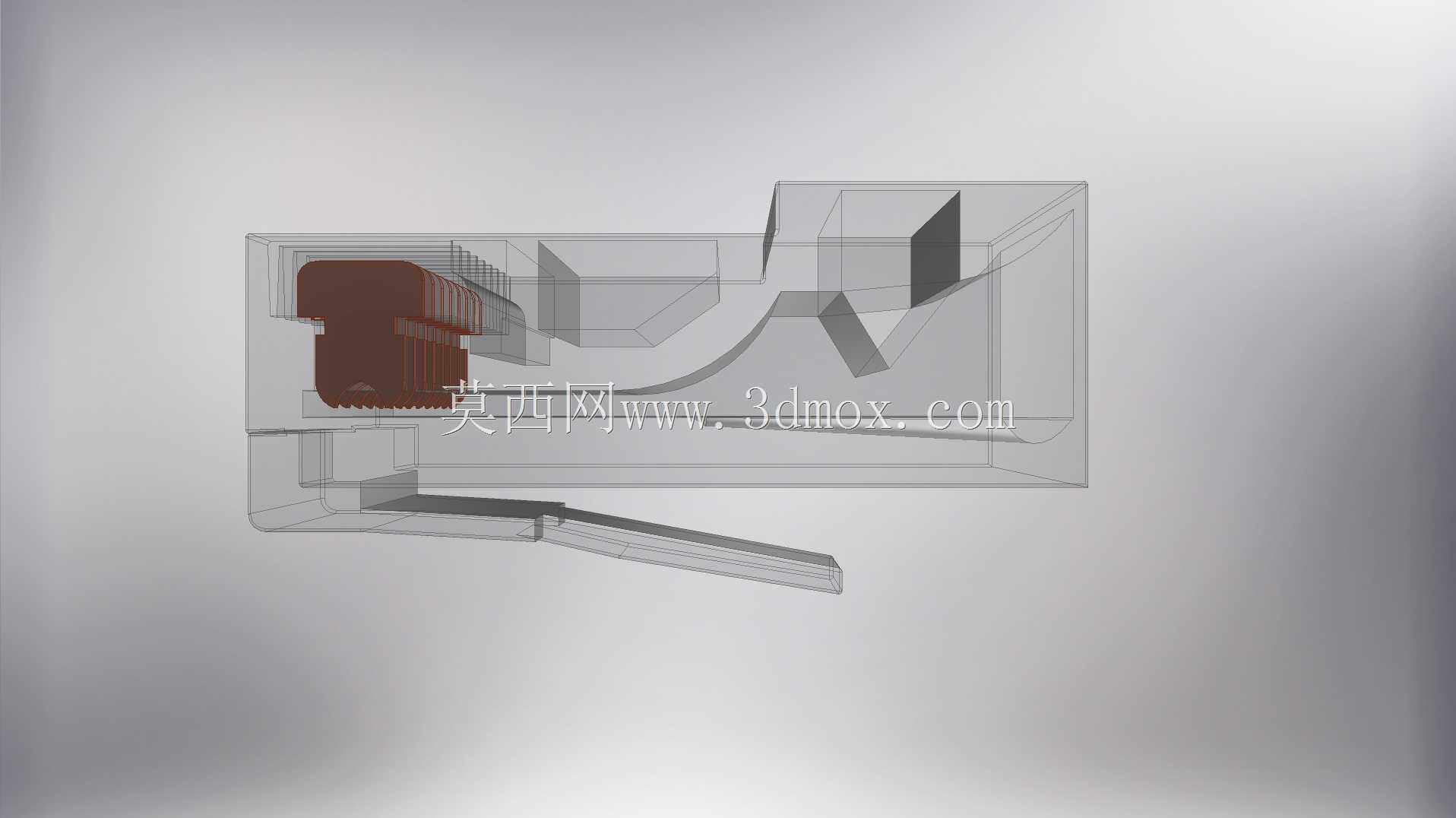

在综合布线、网络设备集成、工业以太网搭建的各类场景中，8P8C结构的以太网连接器是链路物理层连接最核心的基础部件，日常俗称的RJ45接口正是这类连接器的典型应用形态，从家用宽带路由器端口、交换机配线架，到工业控制柜内的以太网通讯模块、工控机网口，再到现场总线的预制网线端接，都离不开这类接插件的稳定支撑。这类连接器的核心功能是实现以太网电缆与设备端口的可靠物理连接，保障差分信号的稳定传输，同时要兼顾多次插拔后的接触可靠性、线缆端接后的抗拉扯能力，以及不同使用环境下的结构适配性。从结构设计逻辑来看，这类连接器采用透明壳体加内部触点基座的分层结构，外部的透明绝缘壳体一般采用工程塑料注塑成型，预留的卡扣结构是设计中需要重点考量的部分，卡扣的弹性形变行程要适配标准网口的卡槽尺寸，既要保证插入后卡扣卡紧不会松脱，又要保证按压卡扣时能顺畅拔出，不会出现卡滞或者断裂的问题，卡扣根部的圆角过渡是避免应力集中的关键设计点，很多插拔断裂的故障都源于此处的壁厚设计不合理或者圆角缺失。内部的8芯触点基座按照线序排布预留了8个独立的触点槽位，每个触点采用镀金铜片结构，设计时要保证触点的弹片压力符合传输要求，弹片压力过小会导致接触电阻过大，出现丢包、链路不稳定的问题，压力过大则会导致插拔力超标，多次插拔后触点磨损加剧，缩短使用寿命。线缆端接区域的设计要适配标准双绞线的线径，预留的线芯卡槽要和五类、六类等常见网线的单芯线径匹配，压接后触点能刺破线芯绝缘层和铜导体可靠接触，尾部的线缆固定结构要能承受一定的侧向拉力，避免线缆受外力拉扯时导致线芯和触点脱离。从安装边界来看，这类连接器的外形尺寸完全遵循通用以太网接口的安装规范，插入设备端后突出端口的长度、宽度都有统一的尺寸约束，不会出现和相邻端口干涉的问题，不管是高密度配线架上的密集端口排布，还是设备面板上的单网口安装，都能适配对应的安装空间。在实际建模过程中，要重点还原内部触点的排布角度、卡扣的弹性形变空间、壳体的内部导向槽结构，这些细节直接影响连接器和网口的装配适配性，导向槽的尺寸公差要控制在合理范围，保证插入时能顺畅对位，不会出现插偏导致的触点弯折问题。另外，壳体内部的防呆结构也是设计要点，通过不对称的内部筋位避免连接器插反，从结构上杜绝错误插拔导致的部件损坏。
