绳索驱动并联结构立式研磨设备

这款立式研磨设备采用绳索并联驱动架构，区别于传统串联悬臂式研磨设备的结构逻辑，在大行程作业场景下能更好控制末端执行端的运动精度，同时降低整体运动构件的自重负载。从应用场景来看，这类设备可覆盖硬质合金工件、陶瓷坯件、光学玻璃元件的平面与异型曲面研磨工序，在精密五金加工、光学元件制造、模具型腔精修场景中都能适配，相比传统单轴研磨设备，它的工作覆盖范围更大，能适配不同高度尺寸的工件装夹需求。

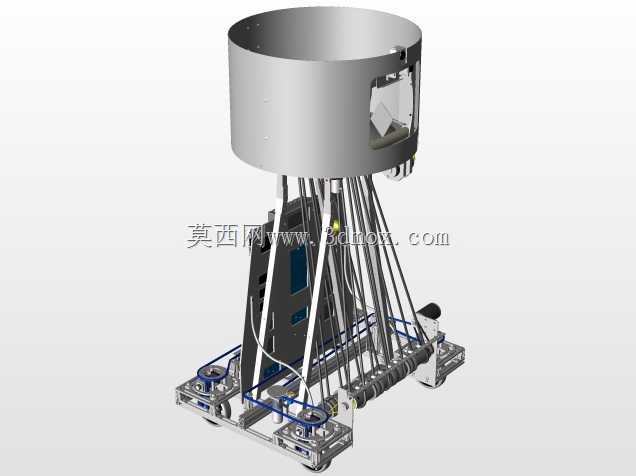

设备上部为圆柱形储料与执行端安装仓，仓体侧壁预留观察与检修开口，可内置研磨液供给管路、末端执行器快换机构，作业时仓体可形成半封闭空间，减少研磨碎屑飞溅对车间环境的影响。下部驱动部分采用多组绳索协同牵引的方案，每根绳索对应独立的张紧与驱动模组，安装在底部方形移动基座上，基座集成了脚轮与调平支撑脚，既可以在车间内灵活转场，就位后也能通过调平脚保证设备整体水平度，避免绳索受力不均导致的运动偏差。

设计过程中重点考量了绳索张紧力的均匀分配逻辑，每组绳索的导向轮都做了低摩擦处理，减少长期往复运动带来的磨损，驱动模组沿基座边框对称布置，保证牵引合力始终与上部工作仓的中心轴线重合，避免偏载带来的结构形变。基座内部预留了电气元件安装腔，可布置运动控制板卡、驱动电源、信号传输模块，布线沿支撑型材内侧走线，外部加防护拖链避免运动过程中线缆磨损。

从安装边界来看，设备整体为立式圆柱加方形底座的结构，底座占用平面尺寸约为1.2米见方，上部圆柱仓直径约0.8米，设备总高度约2.1米，安装时需要在设备周边预留至少0.5米的操作与维护空间，顶部不需要额外的吊装固定结构，仅需保证地面承重满足设备总重要求即可。设备的支撑框架采用工业铝型材拼接，兼顾结构强度与组装便捷性，所有运动部件都做了安全防护设计，绳索运动区域加透明防护挡板，避免作业过程中人员误触运动构件。

功能层面，这款设备可通过调整绳索牵引的运动参数，实现末端研磨头的多自由度复合运动，既能完成传统的平面定压研磨，也能通过多轴联动完成曲面的随形研磨作业，相比固定轨迹的研磨设备，它的工艺适配性更强，针对小批量多品种的精密加工场景，不需要制作专用工装夹具，仅通过参数调整就能适配不同外形的工件加工需求。研磨过程中压力控制可通过绳索张紧力的动态调整实现，能根据工件材质特性匹配合适的研磨压力，减少工件表面的研磨损伤，提升最终的表面加工质量。
