FRC竞赛铁爪机器人主传动系结构

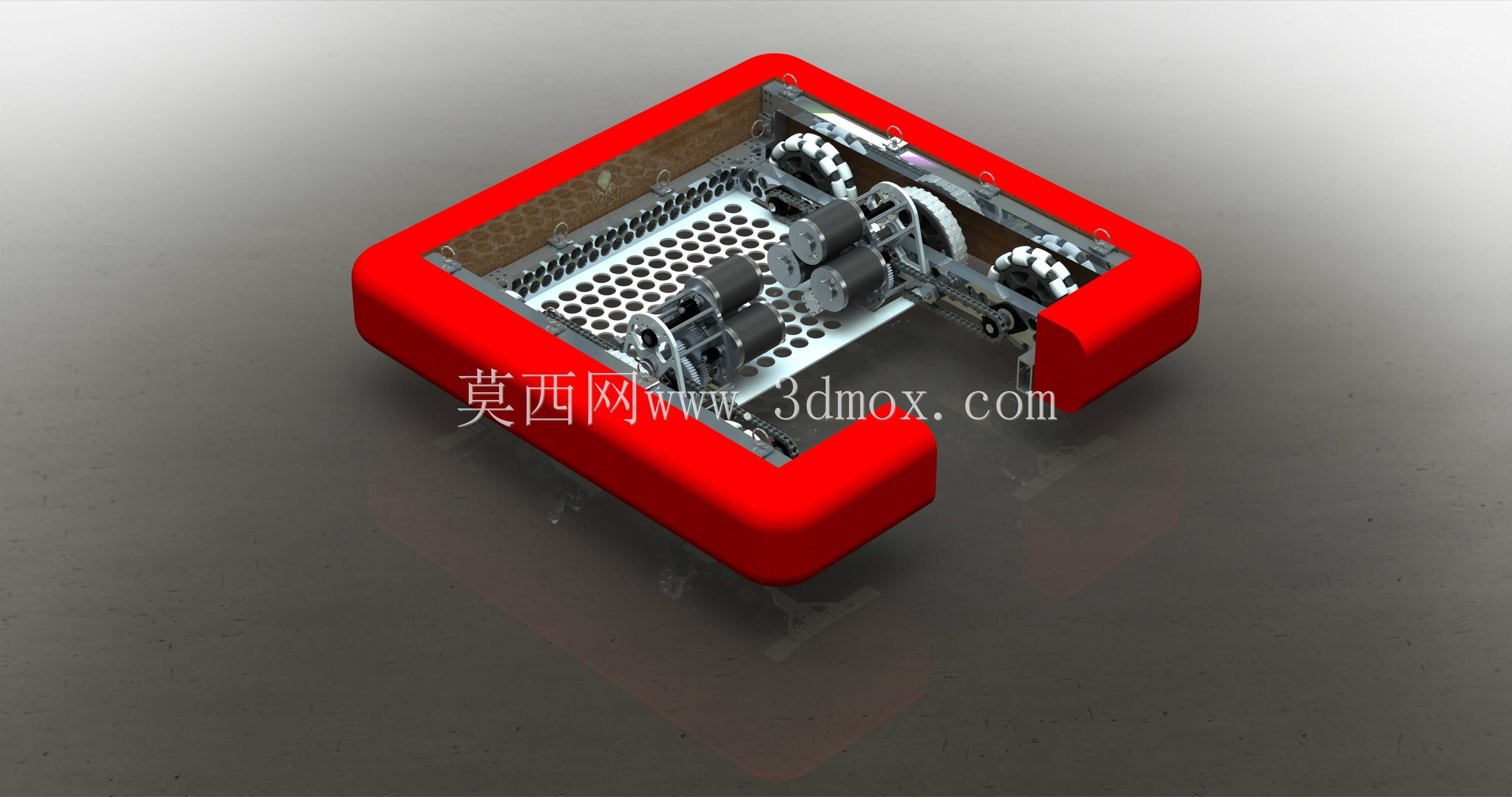

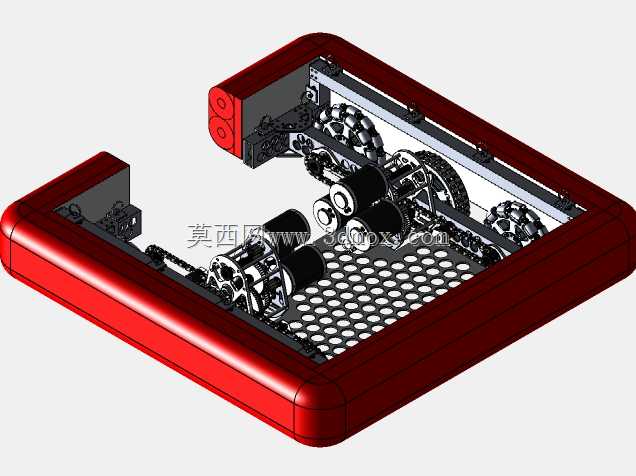

这套传动结构面向FRC竞技类机器人的抓取作业单元设计，核心服务于竞赛场景下机器人快速拾取、搬运、投放竞赛道具的作业需求，在对抗性竞技场景中，需要兼顾动作响应速度、负载抓取能力与结构抗冲击性能，避免对抗碰撞中出现传动失效、结构错位的问题。整套传动系采用框架式集成布局，外围设置圆角防撞护边，护边采用大圆角过渡设计，既可以降低碰撞时的应力集中，也能避免尖锐边角在对抗中剐蹭对方设备或场地设施，护边内部预留了充足的走线与组件安装空间，所有传动组件均内嵌于护边围成的安装区域内，不会出现外露结构剐蹭场地的问题。传动路径采用多级齿轮啮合搭配带传动的组合方案，动力输出端直接对接铁爪的开合与俯仰动作执行端，齿轮组的啮合间隙经过参数化调整，既保证传动过程无卡滞，也能抵消部分碰撞带来的冲击载荷，带传动部分则用于缓冲动力启停时的瞬时冲击，避免硬连接导致的齿轮断齿问题。安装底板采用多孔网板结构，一方面可以大幅降低整套传动系的自重，满足竞赛机器人的重量限制要求，另一方面网板上的阵列安装孔可以灵活调整电机、齿轮轴、张紧轮的安装位置，方便调试阶段根据实际抓取负载调整传动比，适配不同重量道具的抓取需求。设计过程中优先考虑了组件的拆装便捷性，所有传动部件均采用模块化安装思路，单个齿轮、电机单元出现故障时可以快速拆解更换，不需要整体拆解传动框架，适配竞赛场景下快速维修调整的需求。整套结构的安装边界与机器人底盘的安装位完全匹配，底部预留的固定孔位可以直接对接标准铝型材底盘，不需要额外制作转接件，传动输出端的连接轴采用标准方轴设计，可以直接适配不同规格的铁爪执行末端，不需要二次加工连接结构。传动系的动力输入接口预留了多电机安装位，可以根据动力需求选择单电机或双电机驱动方案，双电机驱动时可以通过齿轮组实现动力耦合，输出更大的抓取扭矩，应对大重量道具的搬运需求，同时齿轮组的布局对称，不会出现偏载导致的轴系磨损问题。
