竞赛级反冲式移动作业机器人结构设计

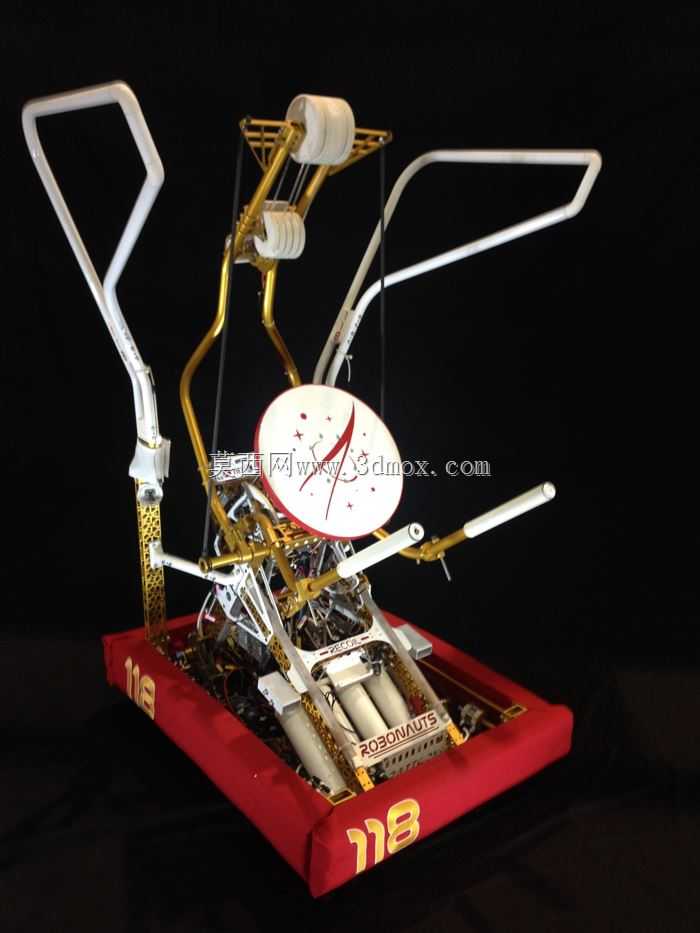

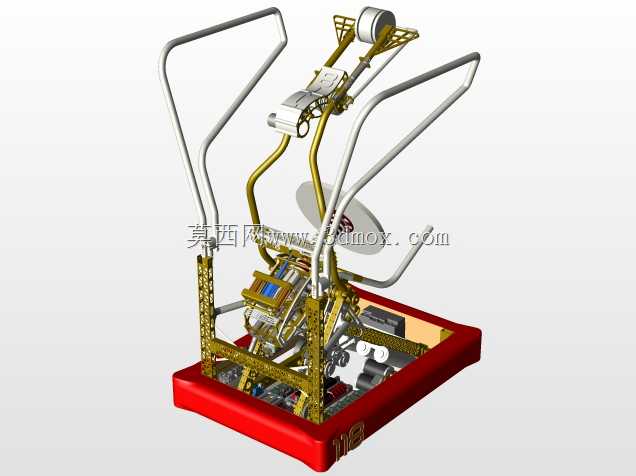

该机器人结构针对竞技类作业场景开发，核心采用反冲式动力布局适配复杂场地的快速机动需求，底部承载框架采用矩形围合式结构设计，红色基座作为整机安装基准面，预留了电控模块、动力单元、传感组件的分层安装空间，框架边缘设置的安装孔位可根据任务需求快速拓展末端执行器、物料载具等功能附件。上部执行臂架采用镂空桁架式结构设计，在保证结构刚度的前提下大幅降低整机自重，臂架管路与线缆沿架体内侧走线，避免机动过程中剐蹭场地障碍物，两侧设置的弧形防护栏既作为操作人员搬运时的握持结构，也可在机器人发生侧倾碰撞时吸收冲击能量，保护内部核心传动组件。动力单元集中布置在基座中部区域，反冲动力组件通过减震衬套与基座连接，降低动力输出时的振动传递至上部执行机构，保证作业末端的定位精度。上部臂架末端预留了标准机械接口，可根据不同作业任务快速更换抓取、推送、探测等不同功能的末端执行器，臂架的多关节铰接点均采用自润滑轴承配合限位结构，在保证转动灵活性的同时限制关节超程损坏。整机安装边界充分考虑竞赛场地的通行尺寸要求，基座长宽尺寸适配标准场地通道宽度，上部臂架收拢状态下整机高度满足场地限高要求，展开作业时臂架活动范围覆盖基座周边环形作业区域，无需频繁移动整机位置即可完成范围内的作业任务。结构设计过程中优先考虑易维护性，所有外部连接件均采用标准件，动力模块与电控模块采用快拆式安装结构，可在短时间内完成故障组件的更换调试，框架上预留的多处减重孔在降低整机重量的同时，也可作为调试时的观察窗口，方便查看内部传动组件的运行状态。两侧防护栏的角度经过反复校核，既不会遮挡上部臂架的运动路径，也能在机器人发生翻倒时对臂架形成有效支撑，避免精密执行组件直接撞击地面。反冲动力的输出角度经过多轮仿真优化，可在短时间内为整机提供足够的瞬时推力，同时避免动力输出时的反作用力矩导致整机侧翻，基座底部预留的防滑垫安装槽可根据场地地面材质更换不同摩擦系数的防滑垫，保证机动过程中的抓地力稳定。
