带卡扣安装结构的桌面高音扬声装置

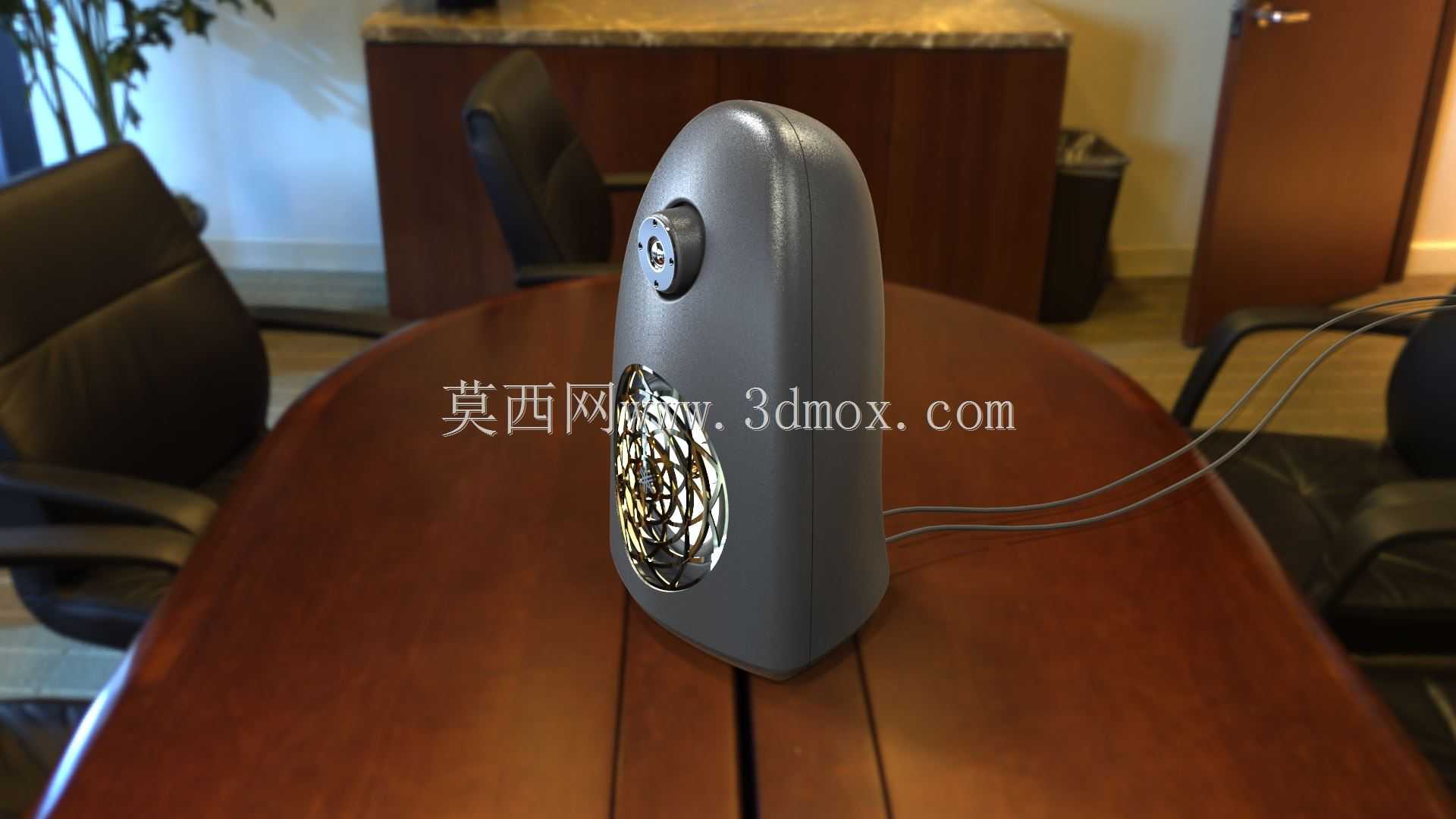

这款高音扬声装置的设计，最初是面向桌面近场音频场景做的结构练习，核心围绕小空间音频设备的安装固定、外观适配做了全链路的结构落地。从实际使用场景来看，这类小型高音单元多用于桌面2.0/2.1音响系统的高频补声，也可嵌入小型定制化音频终端做高频输出，安装场景覆盖桌面平放、壁挂嵌入两种主流方式，因此结构设计上优先考虑了安装边界的适配性。

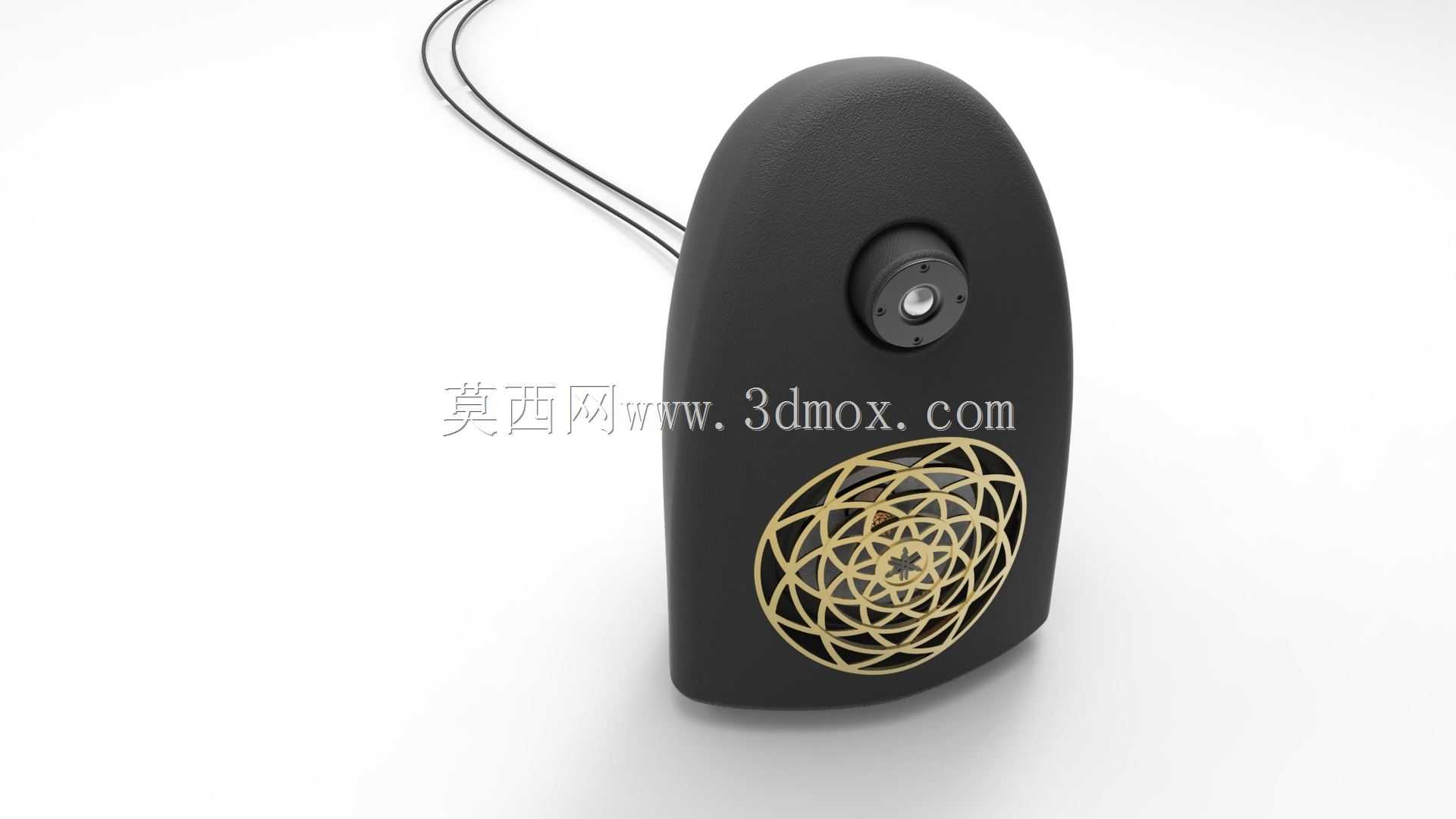

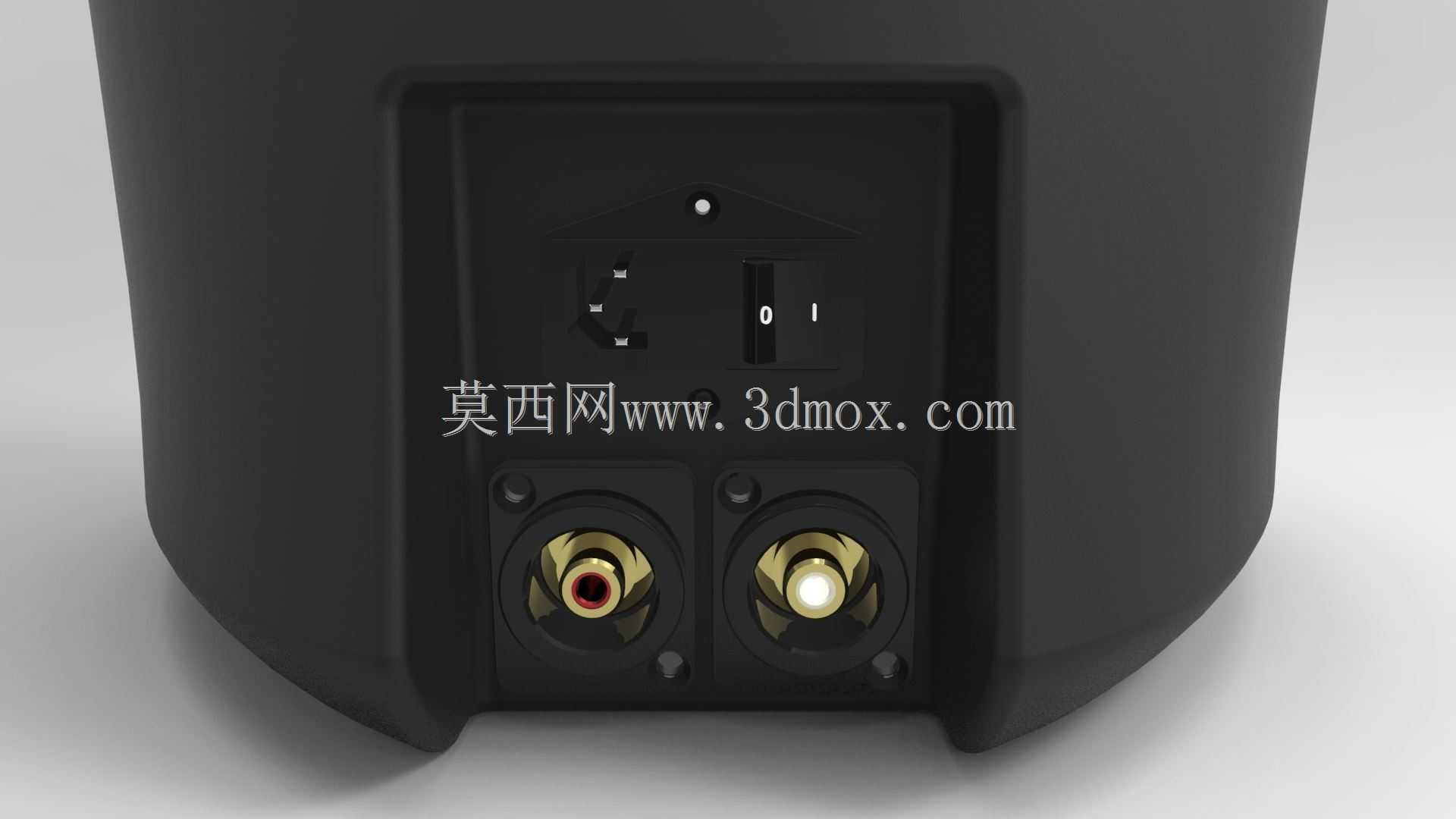

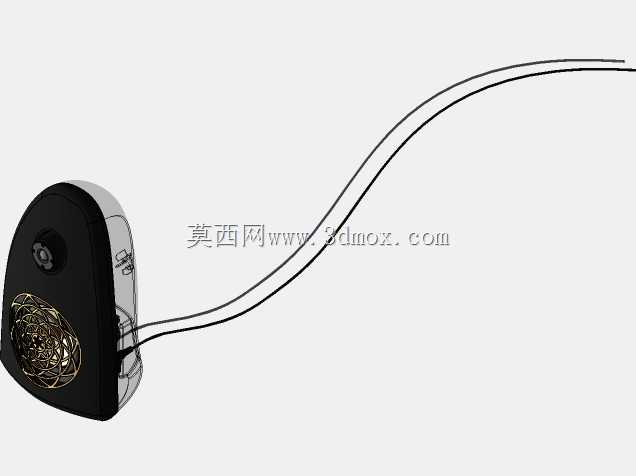

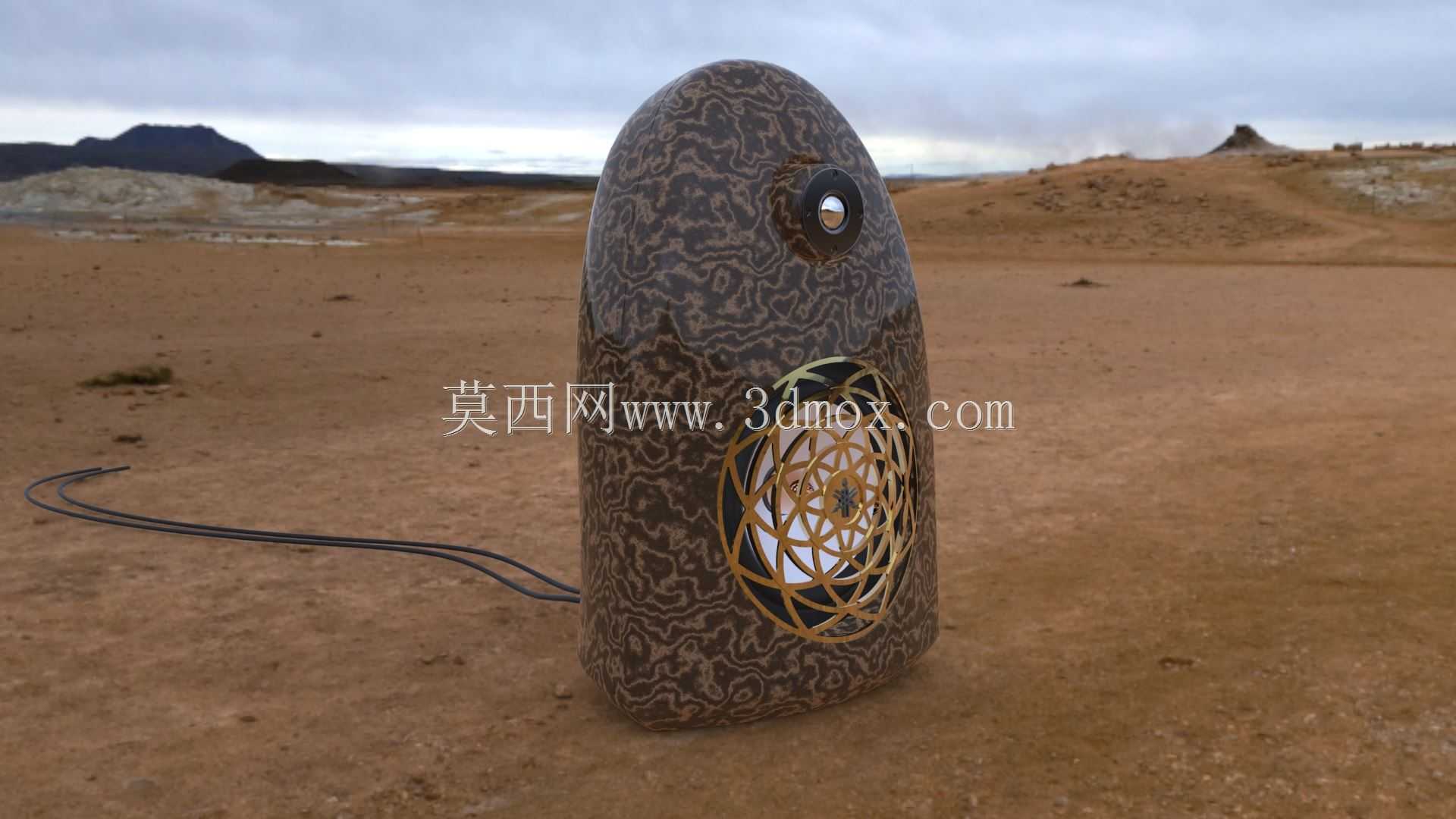

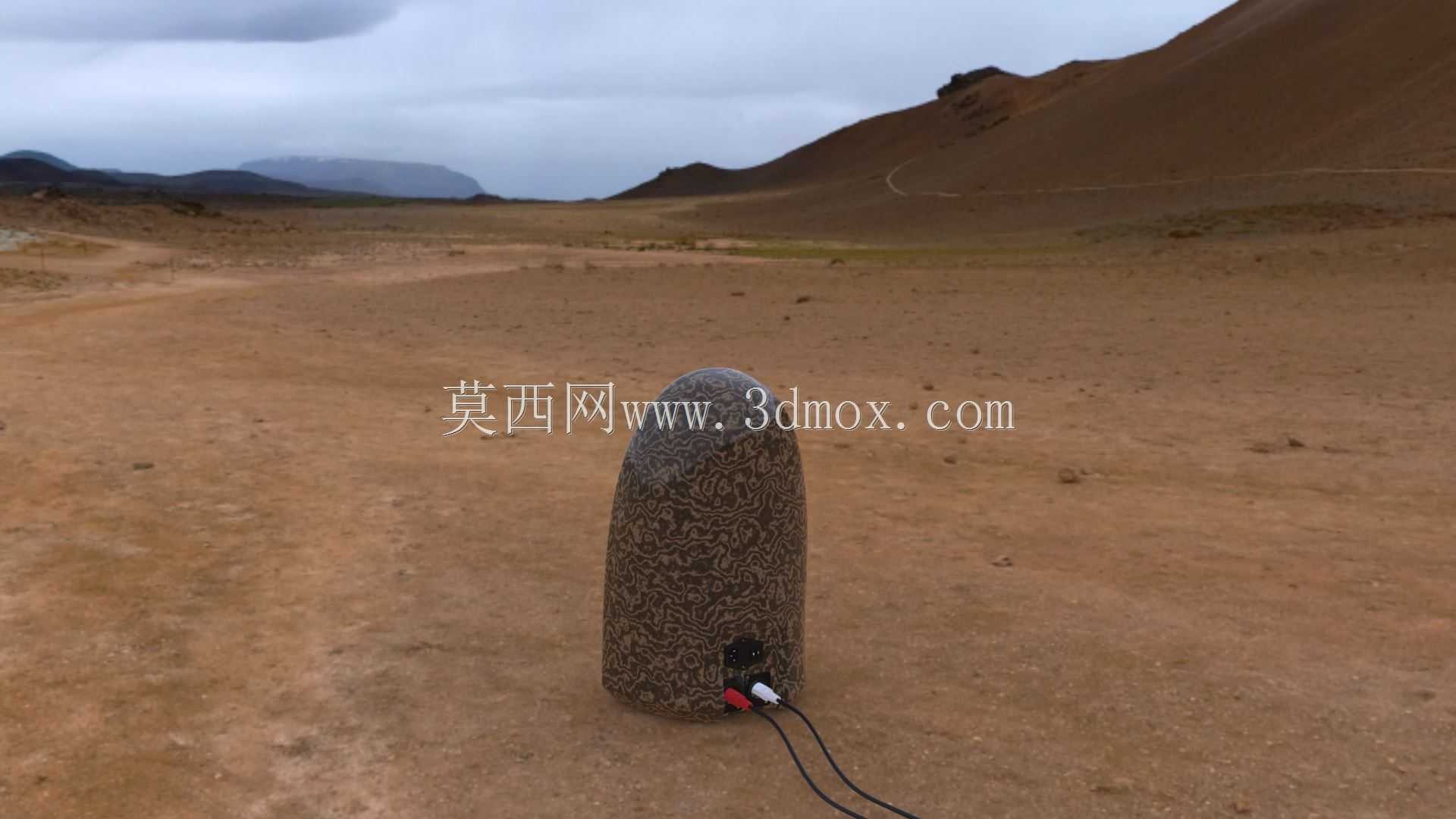

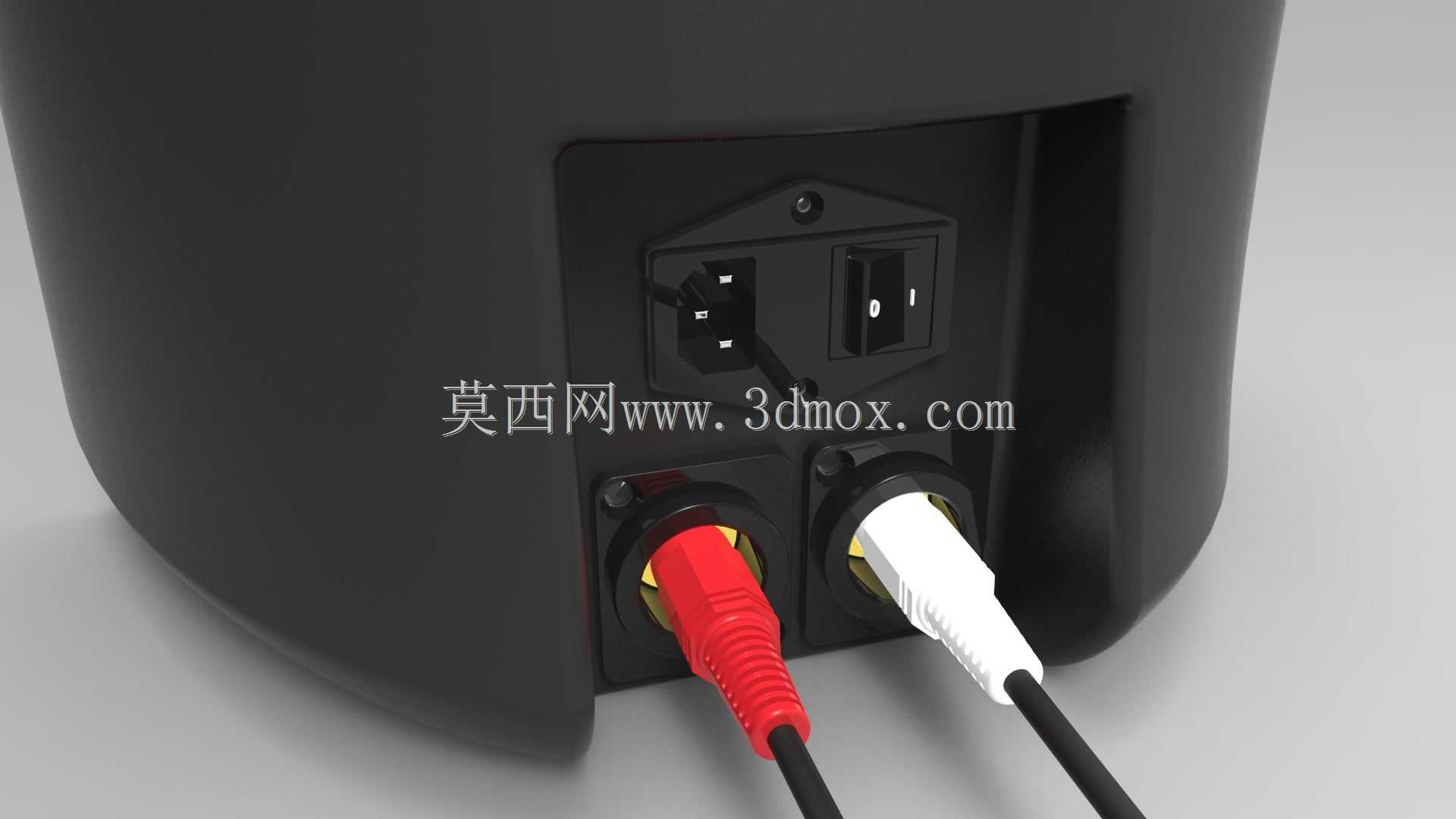

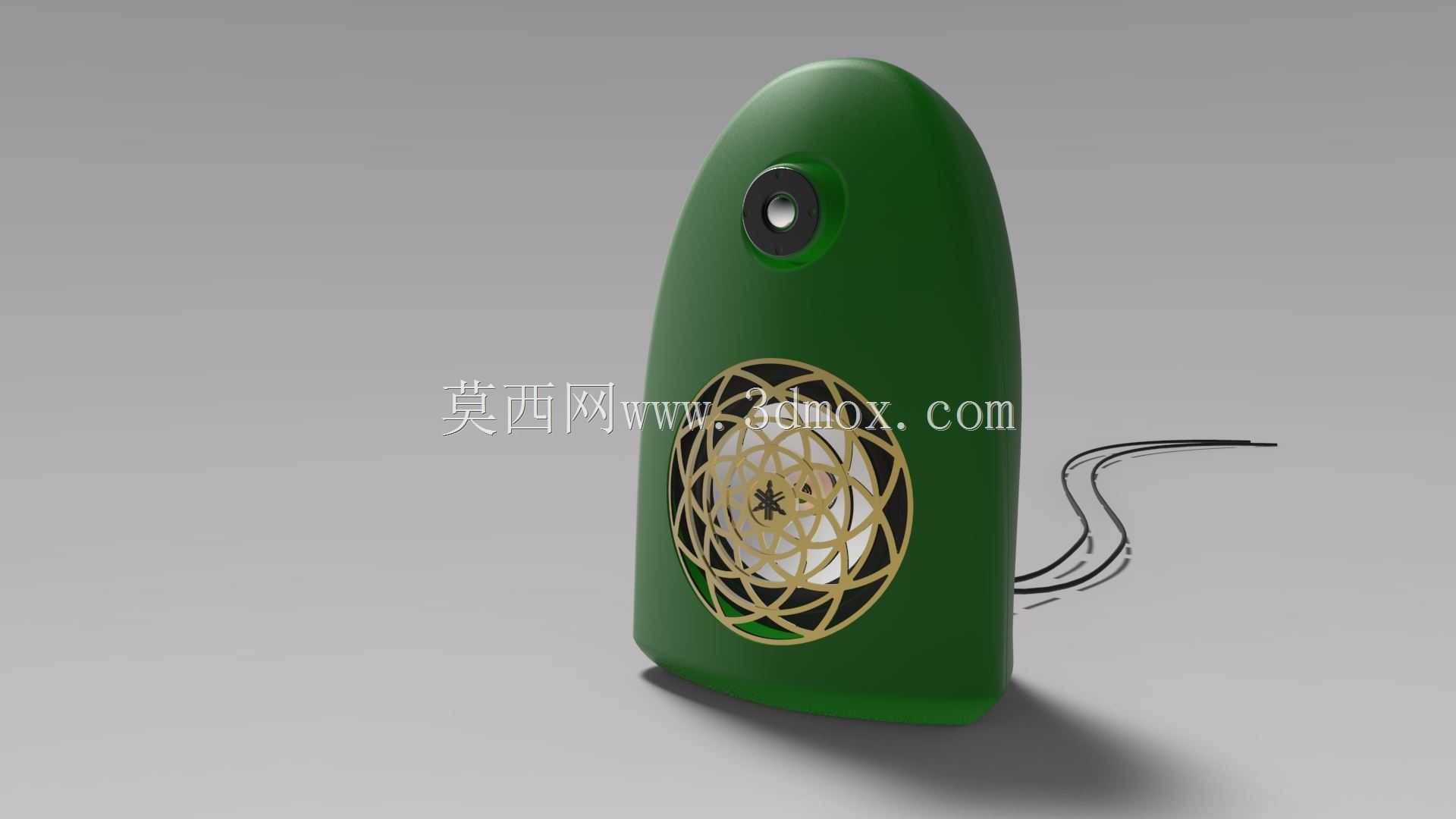

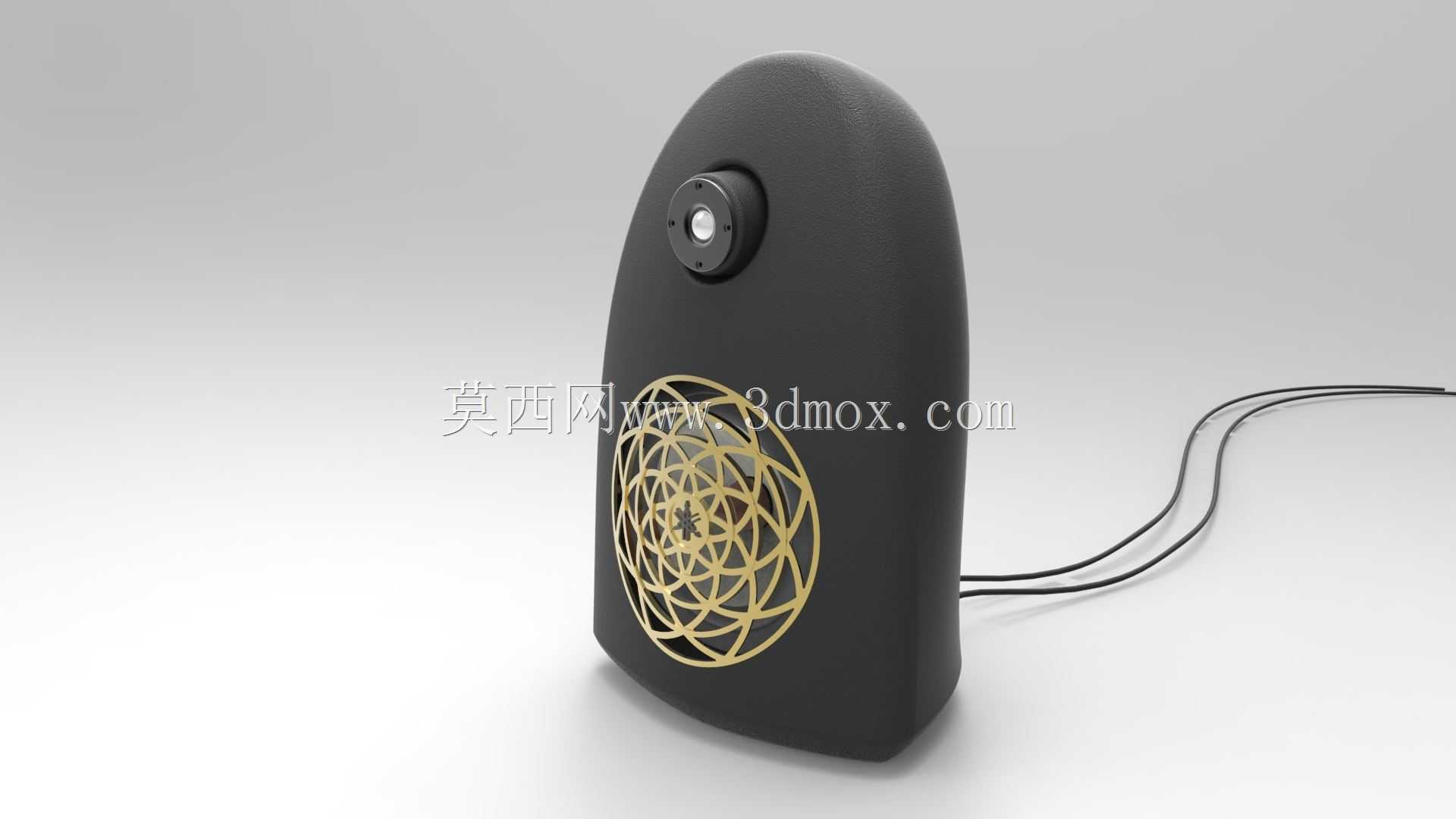

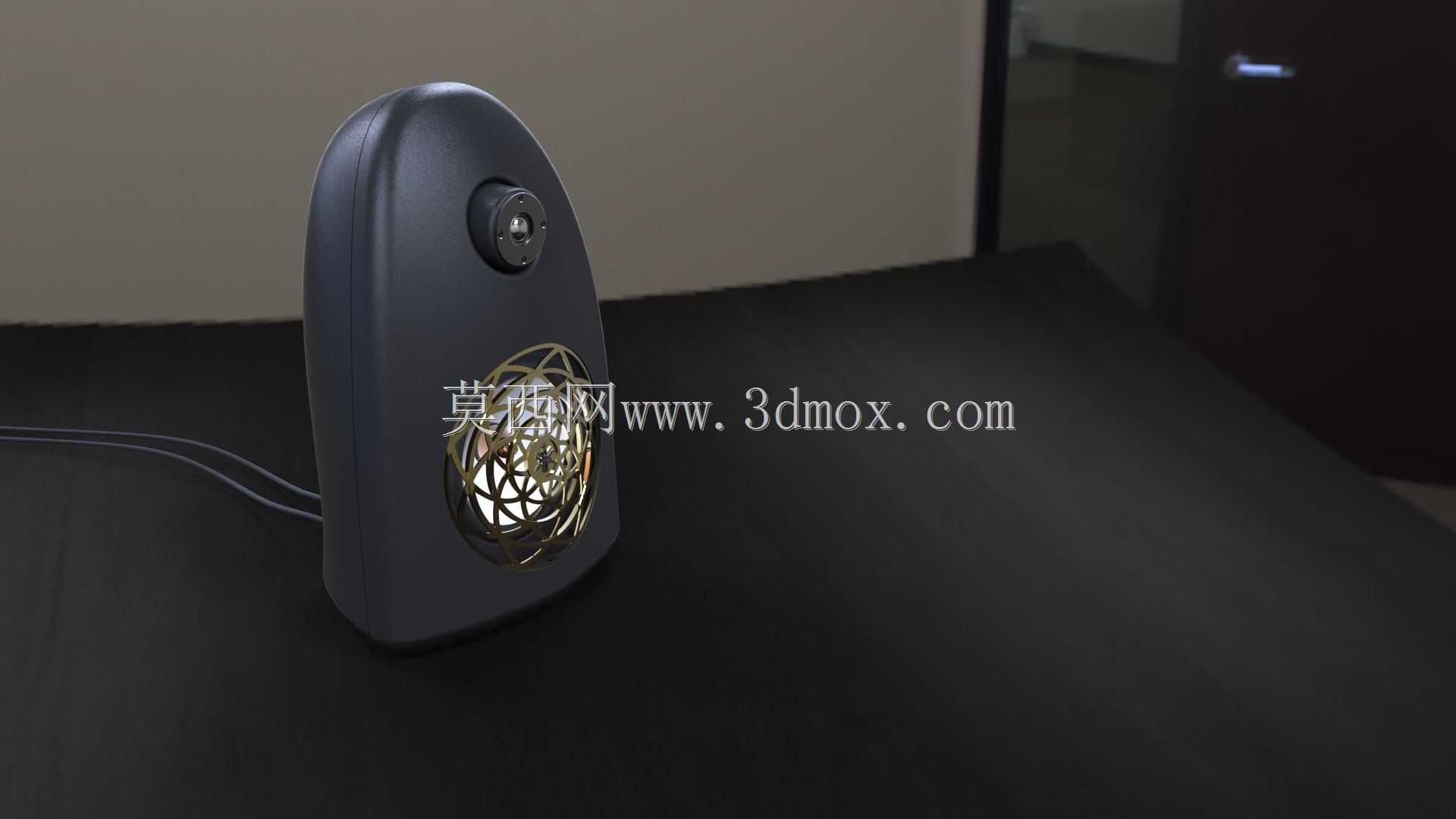

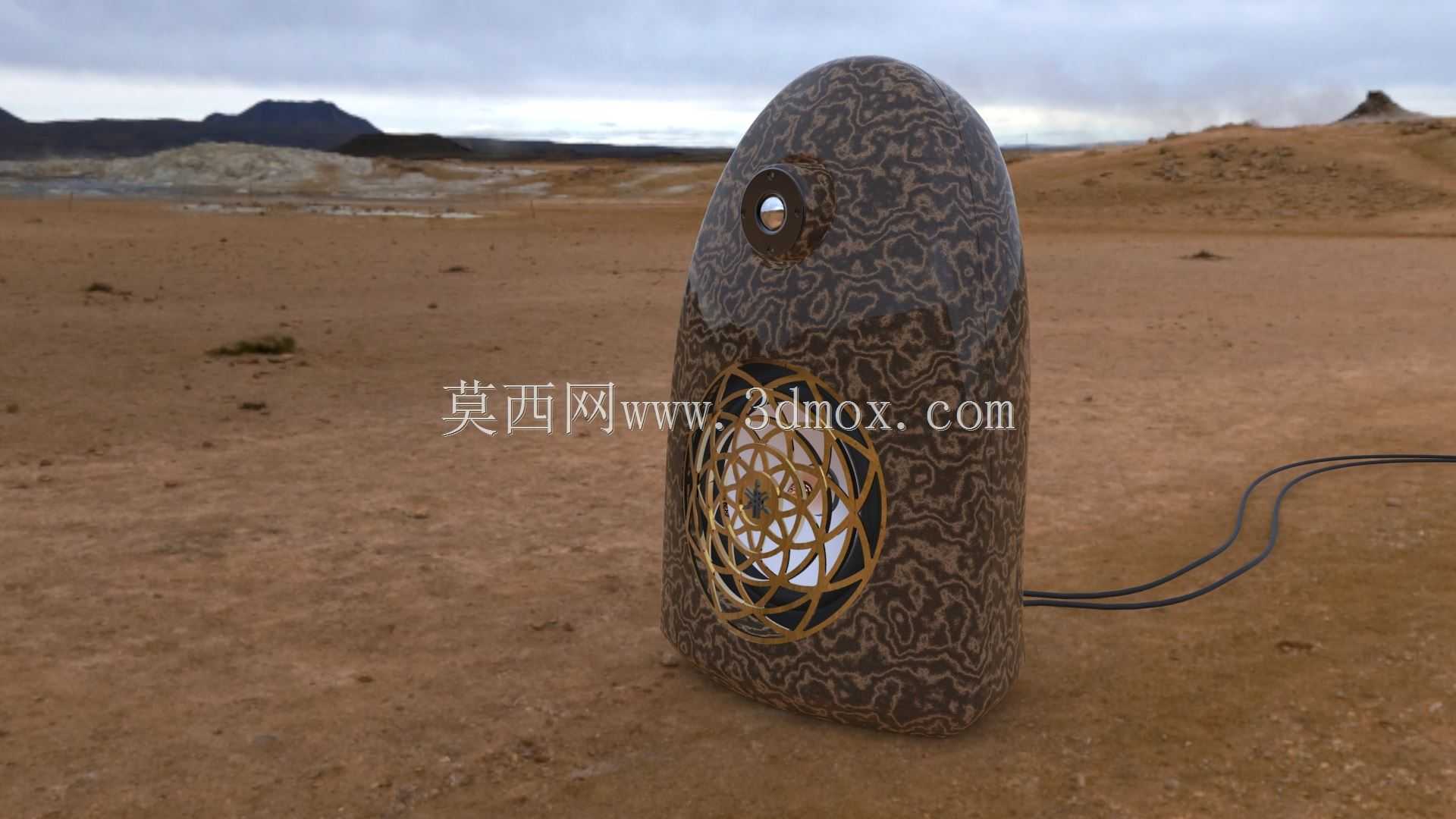

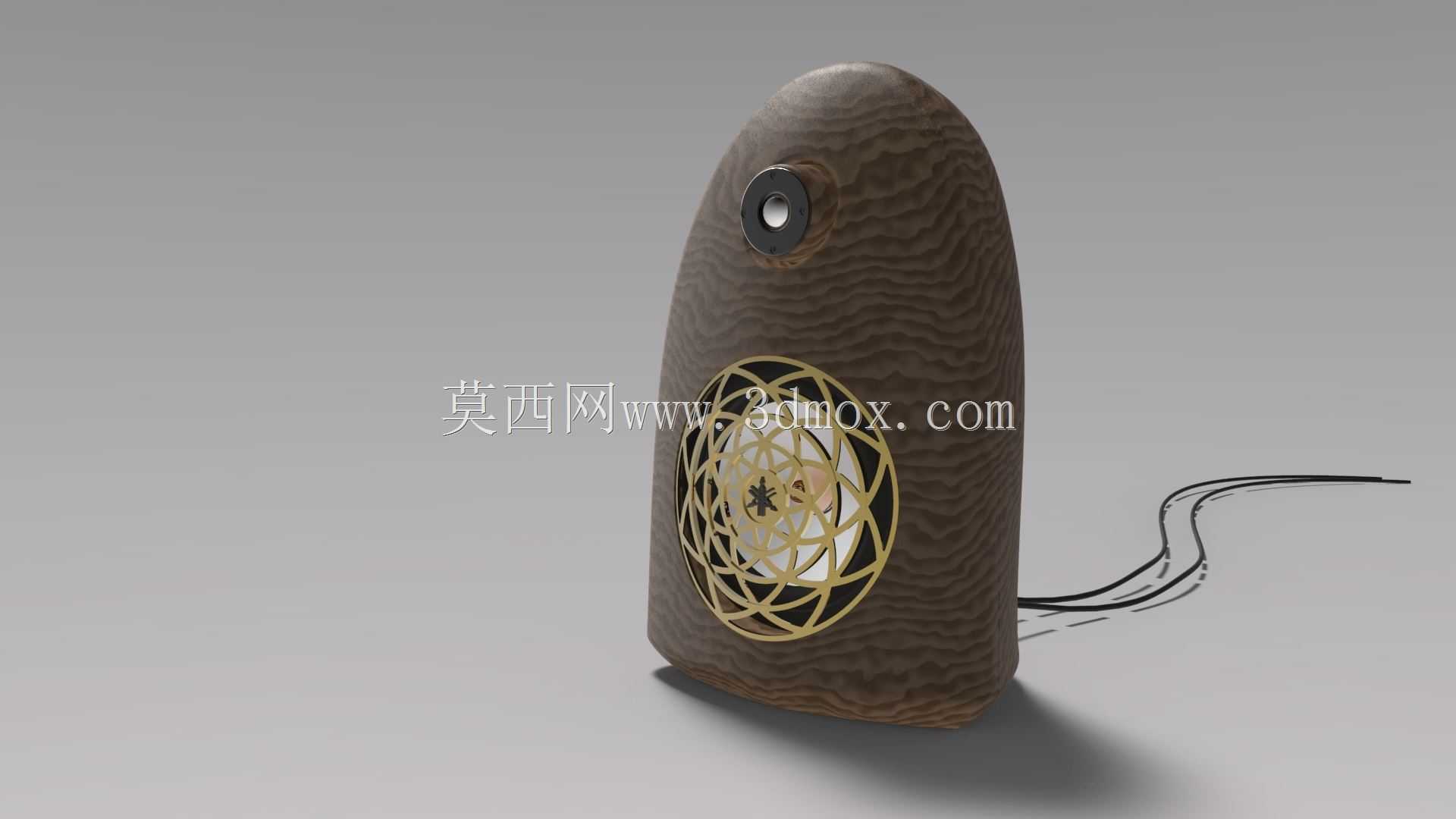

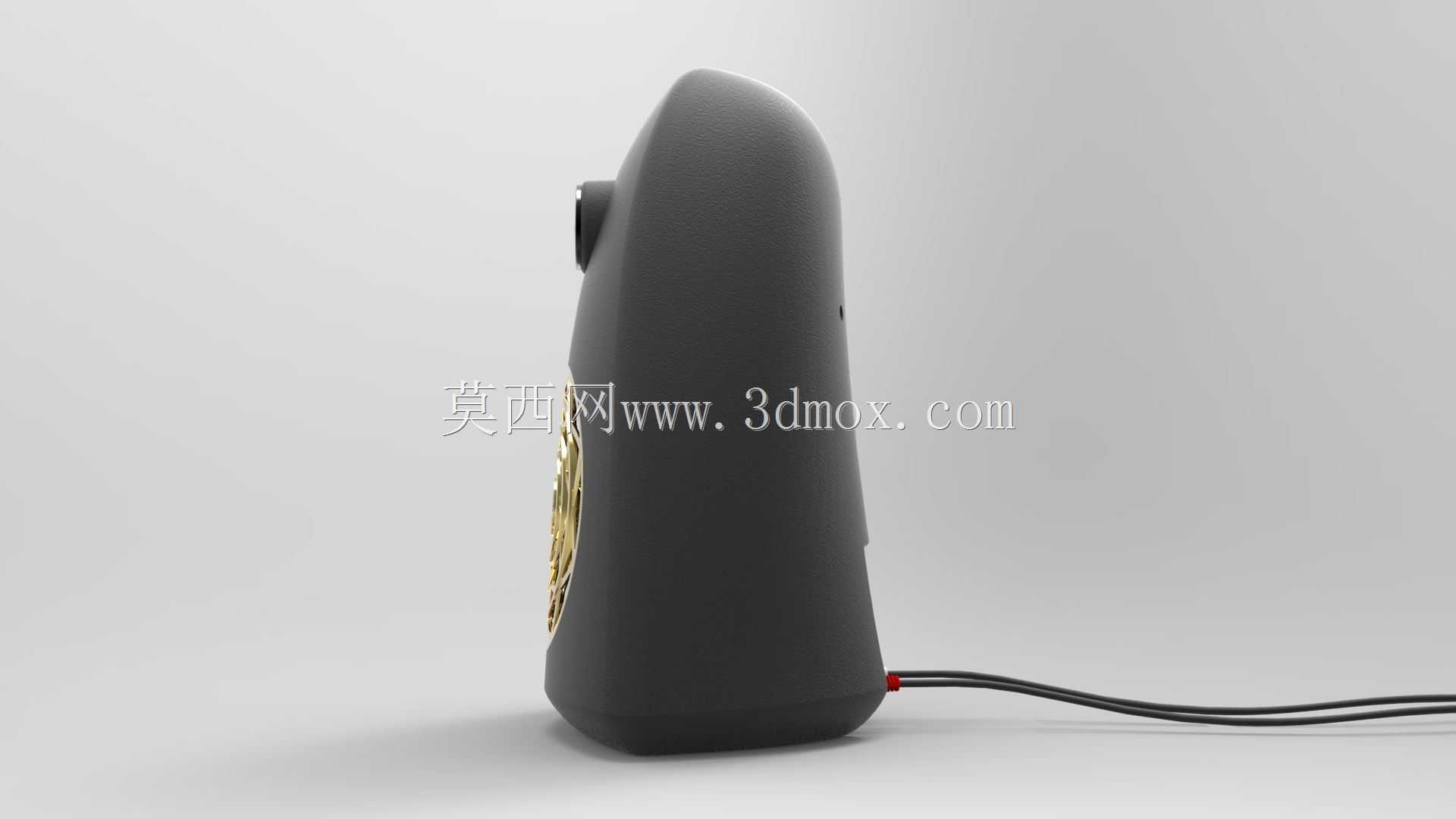

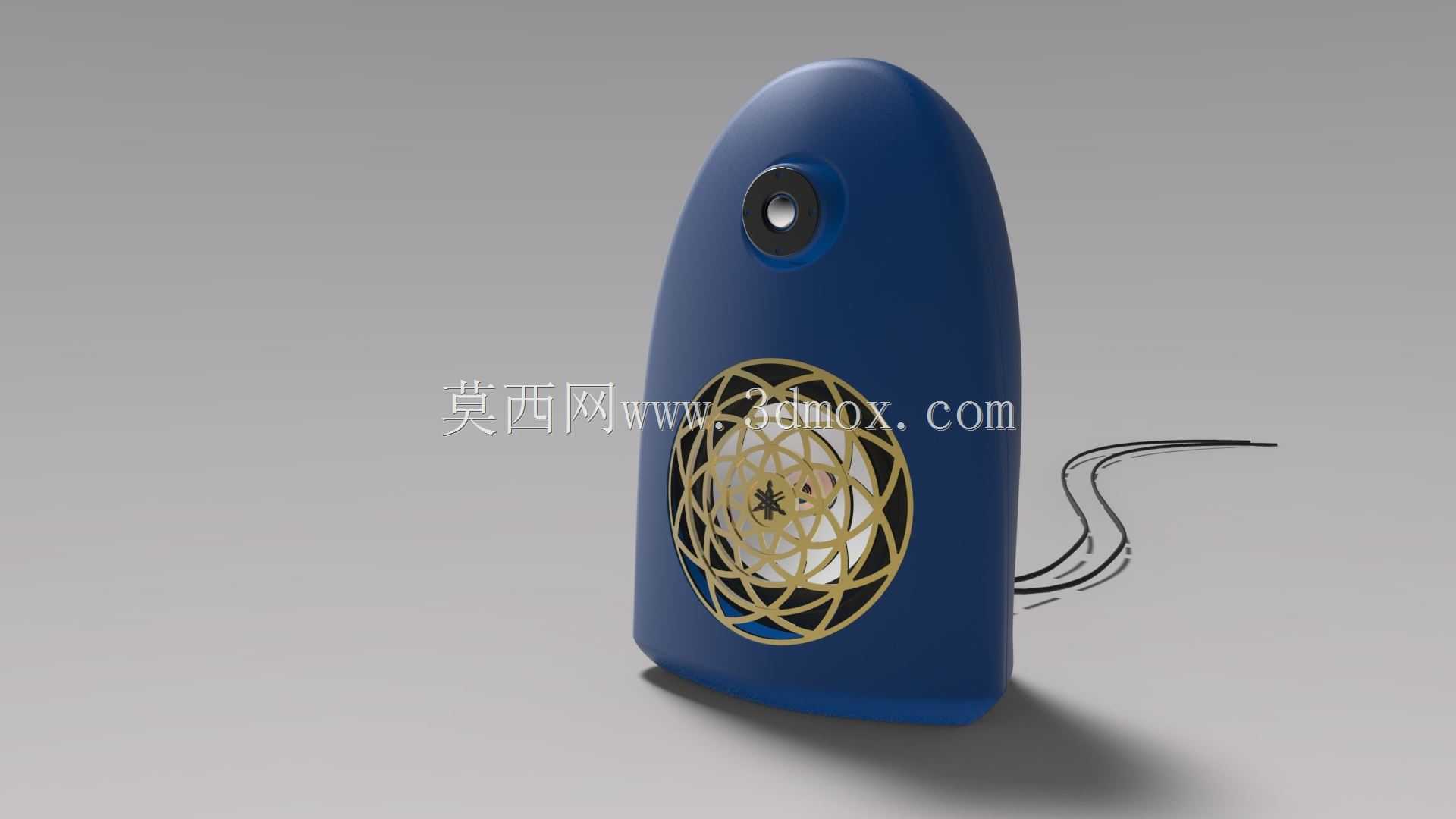

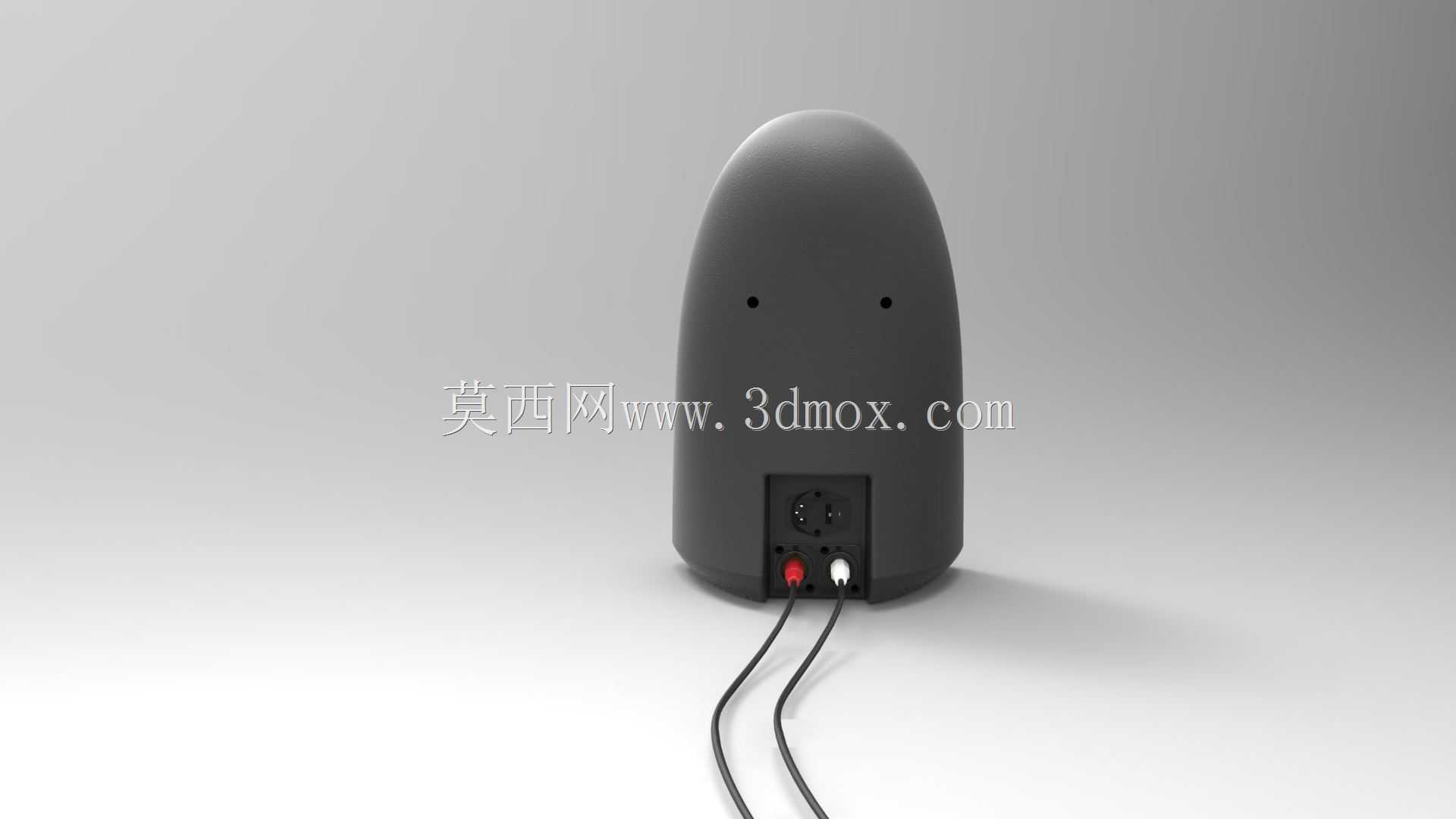

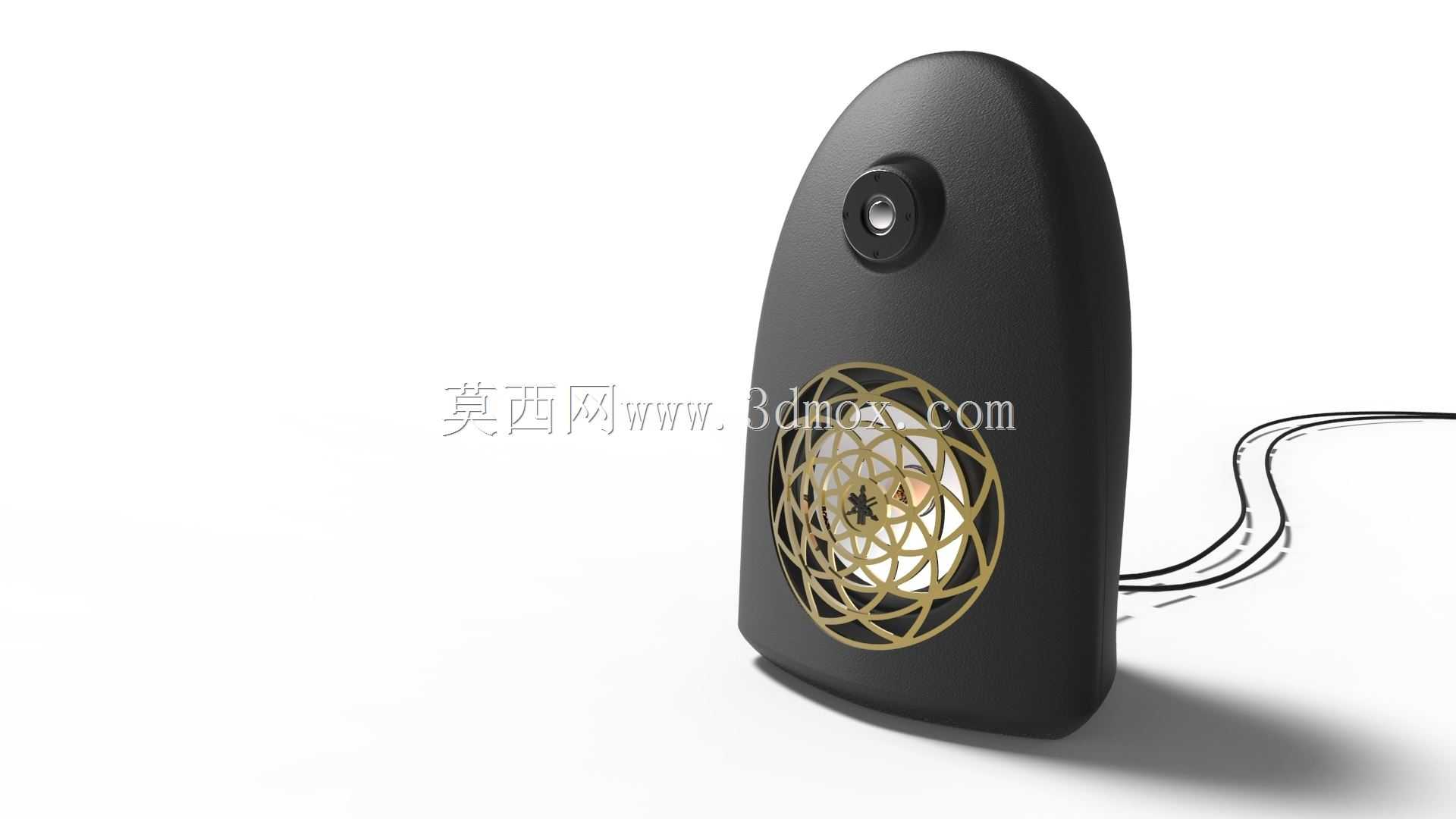

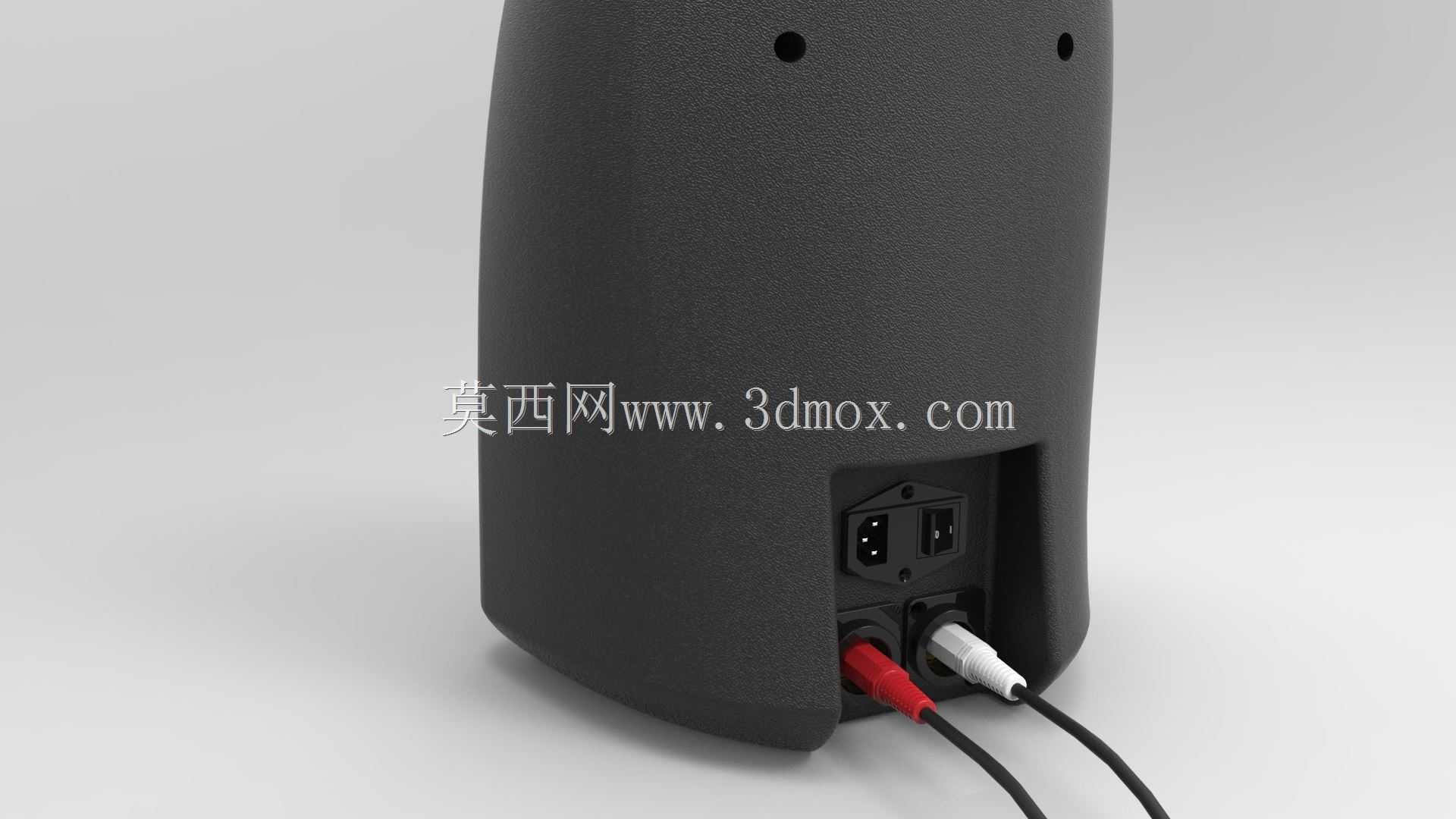

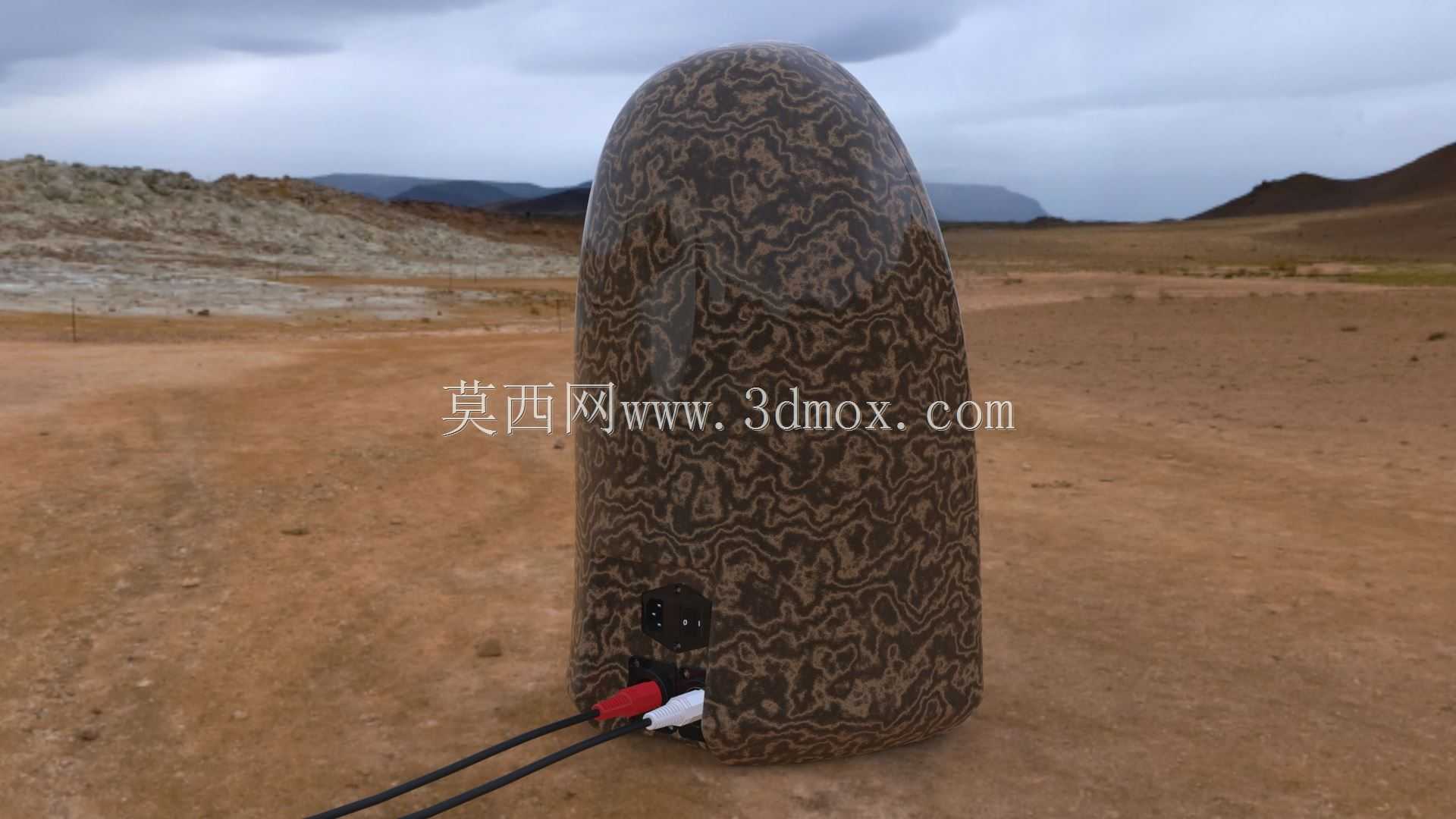

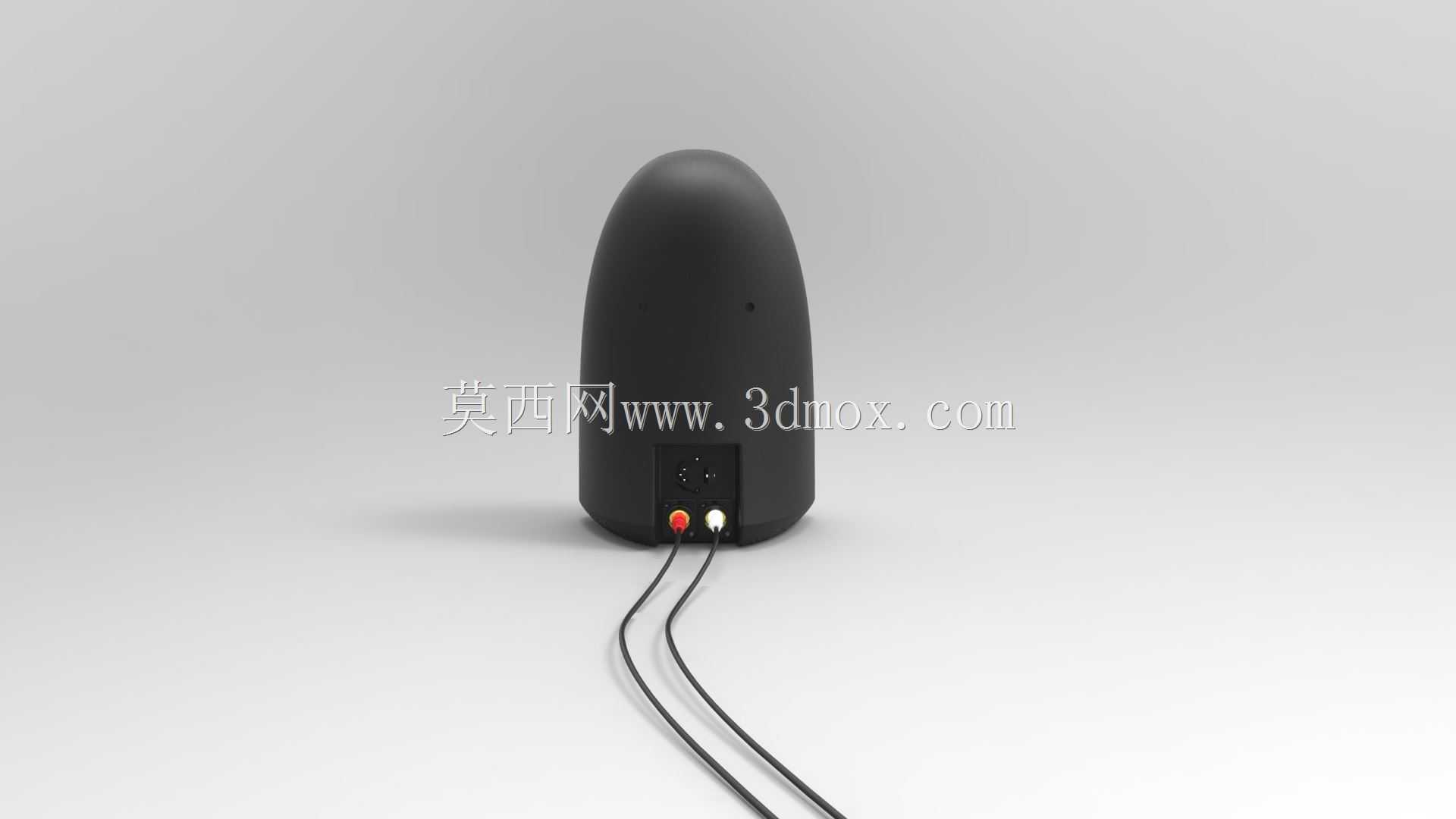

结构层面，单元主体采用流线型弧面外壳，整体轮廓为上窄下宽的水滴形态，底部做了平整承托面，平放时可依靠自身重力保持稳定，无需额外配重；背部预留的走线槽位可将出线方向引导至侧下方，避免桌面摆放时线材顶起壳体造成晃动。安装结构上做了三重适配设计：壳体边缘预留的凹槽结构可适配嵌入式安装的卡位，安装凸台的尺寸匹配常规18mm厚度板材的开孔公差，侧边的卡扣紧固结构可实现免螺丝快装，安装时只需将单元对准开孔推入，卡扣即可自动卡紧板材背面，拆卸时只需按压卡扣弹片即可取出，大幅降低小批量定制场景的安装工时。

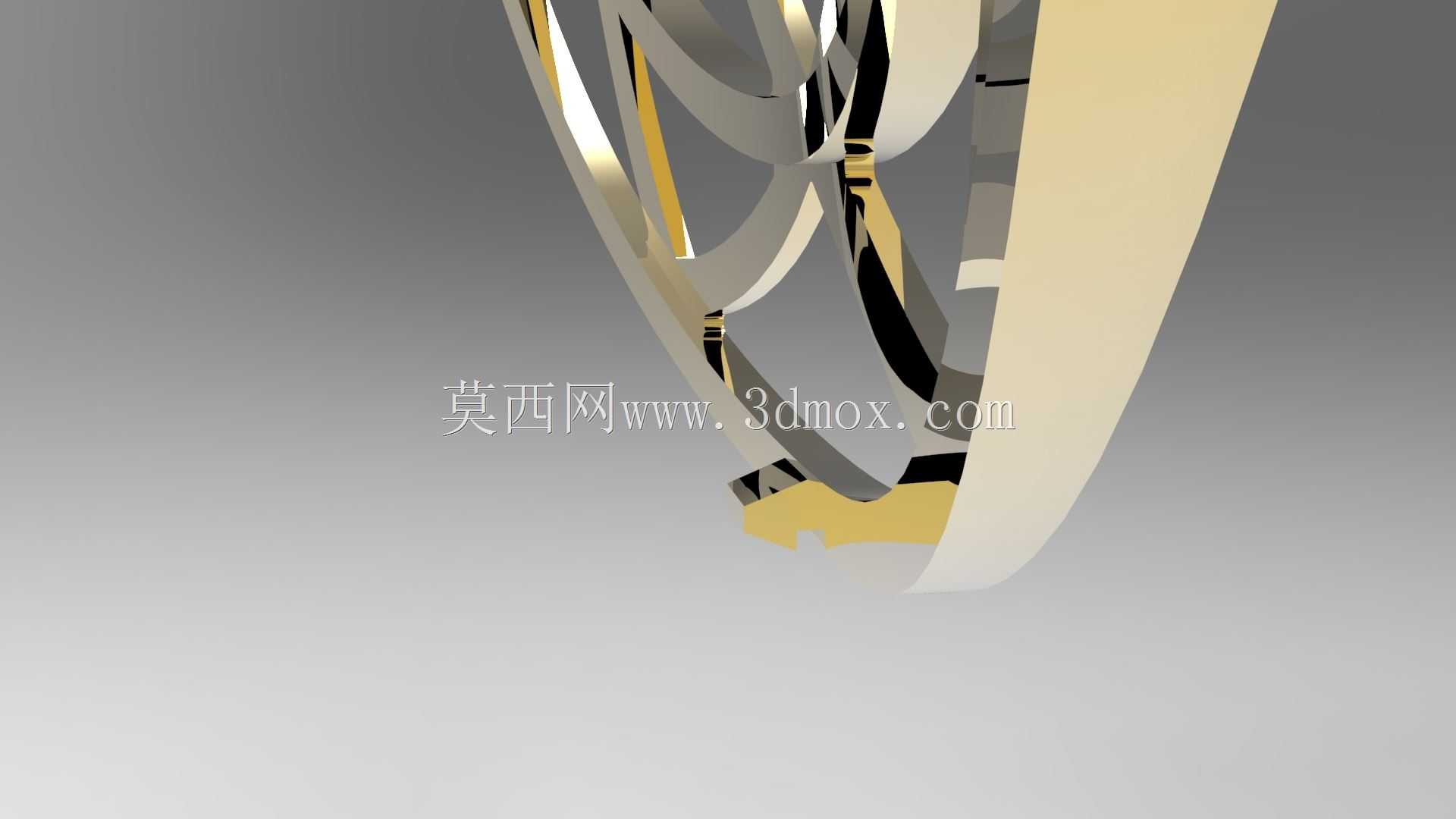

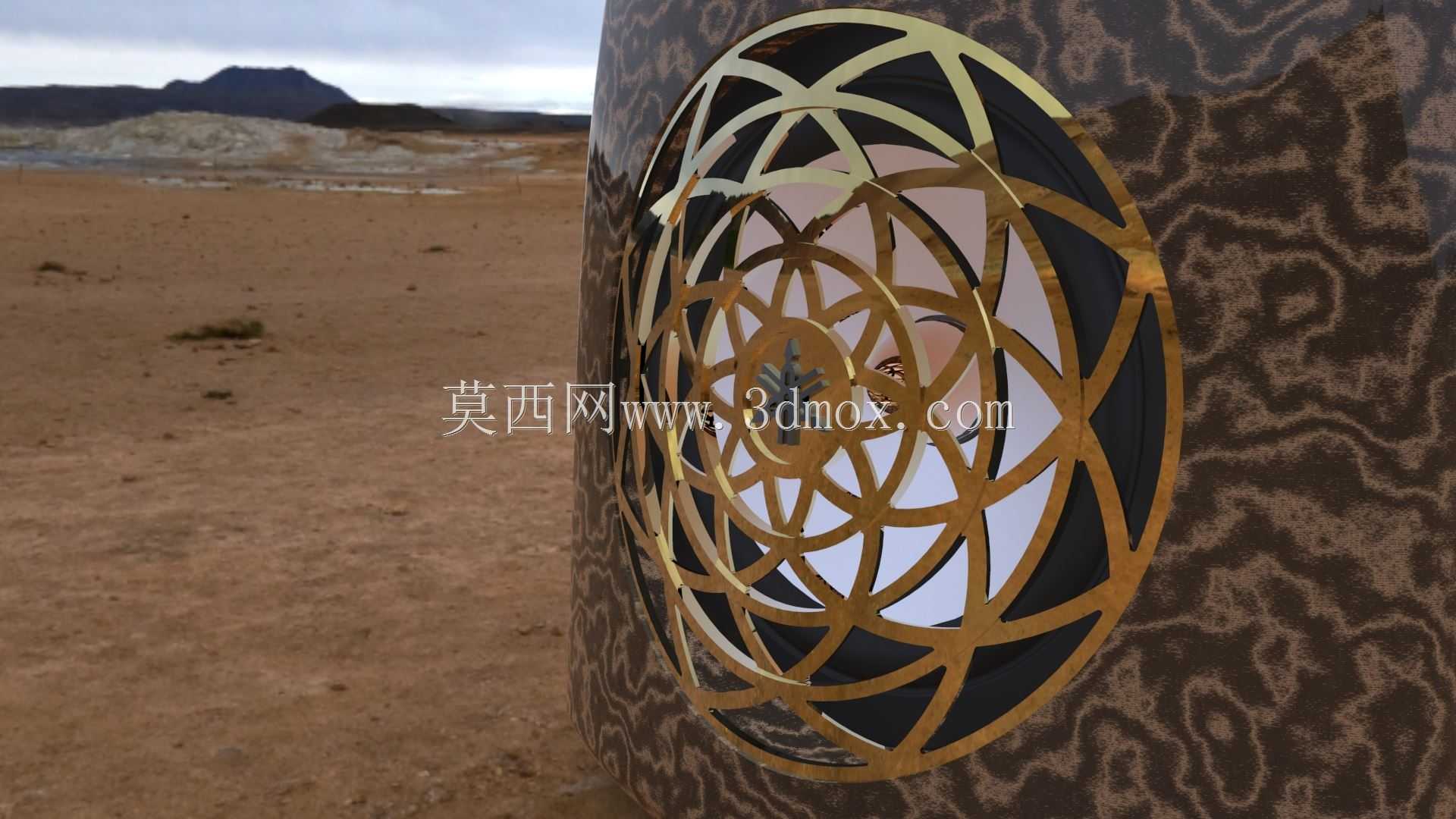

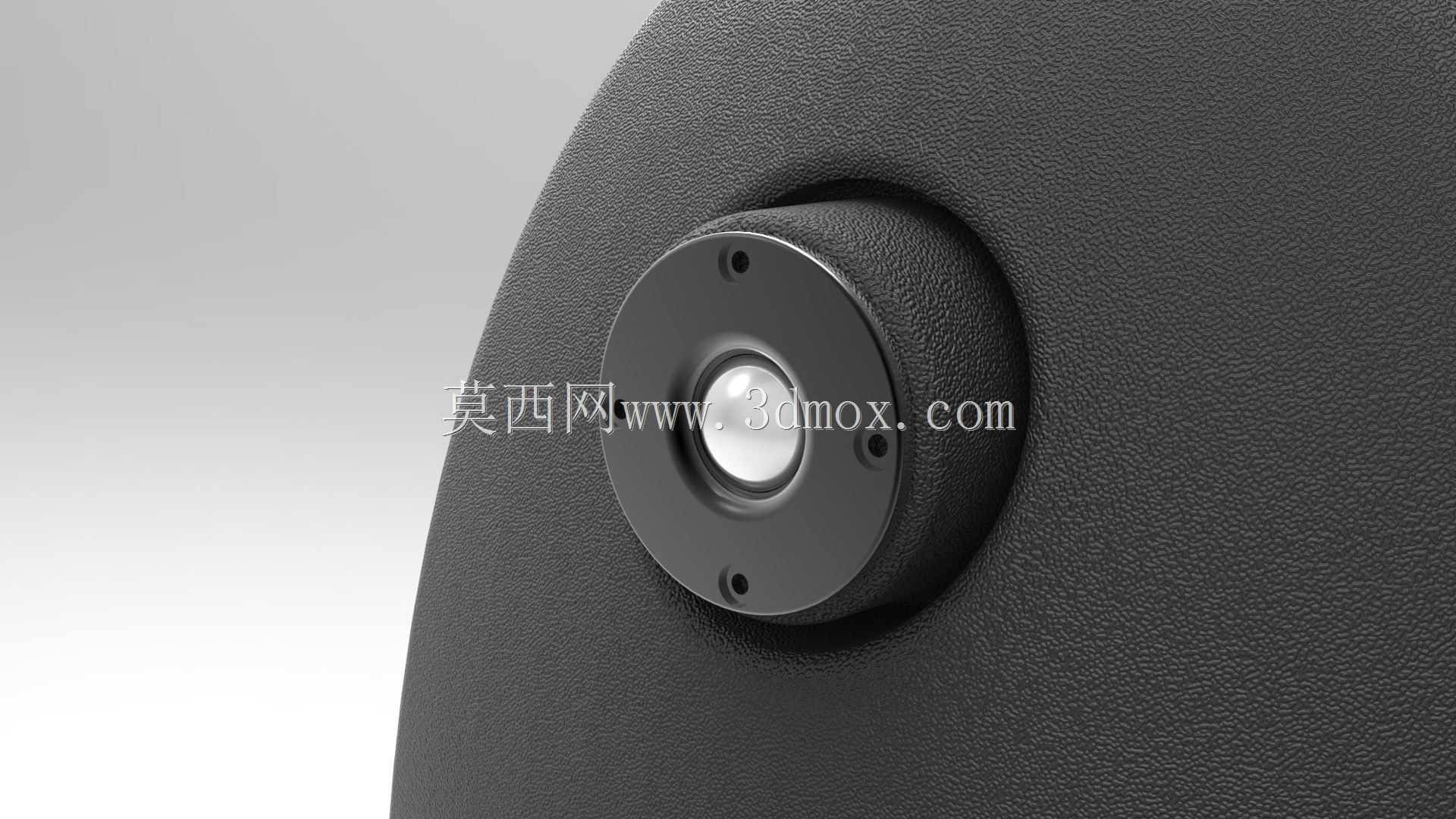

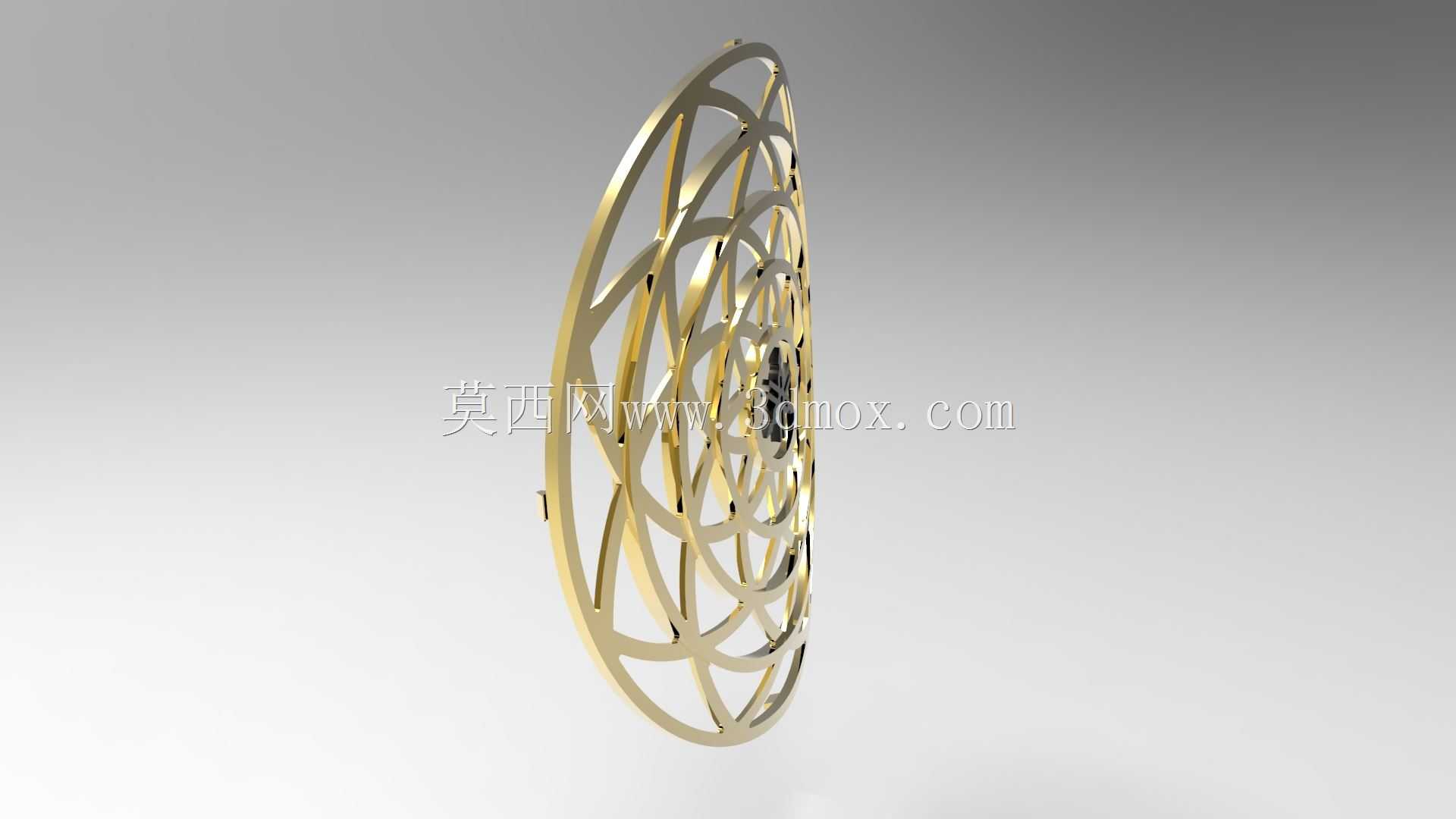

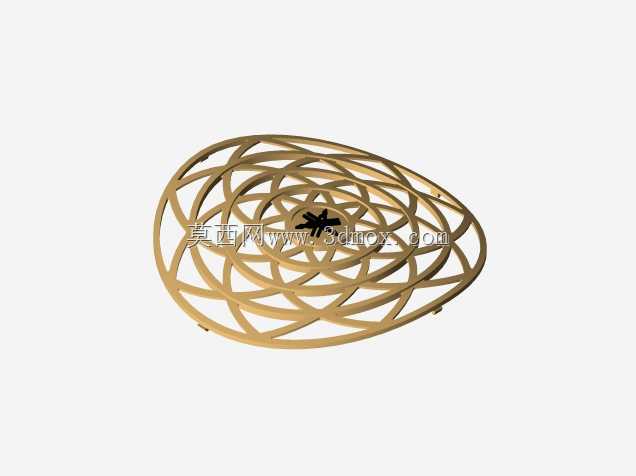

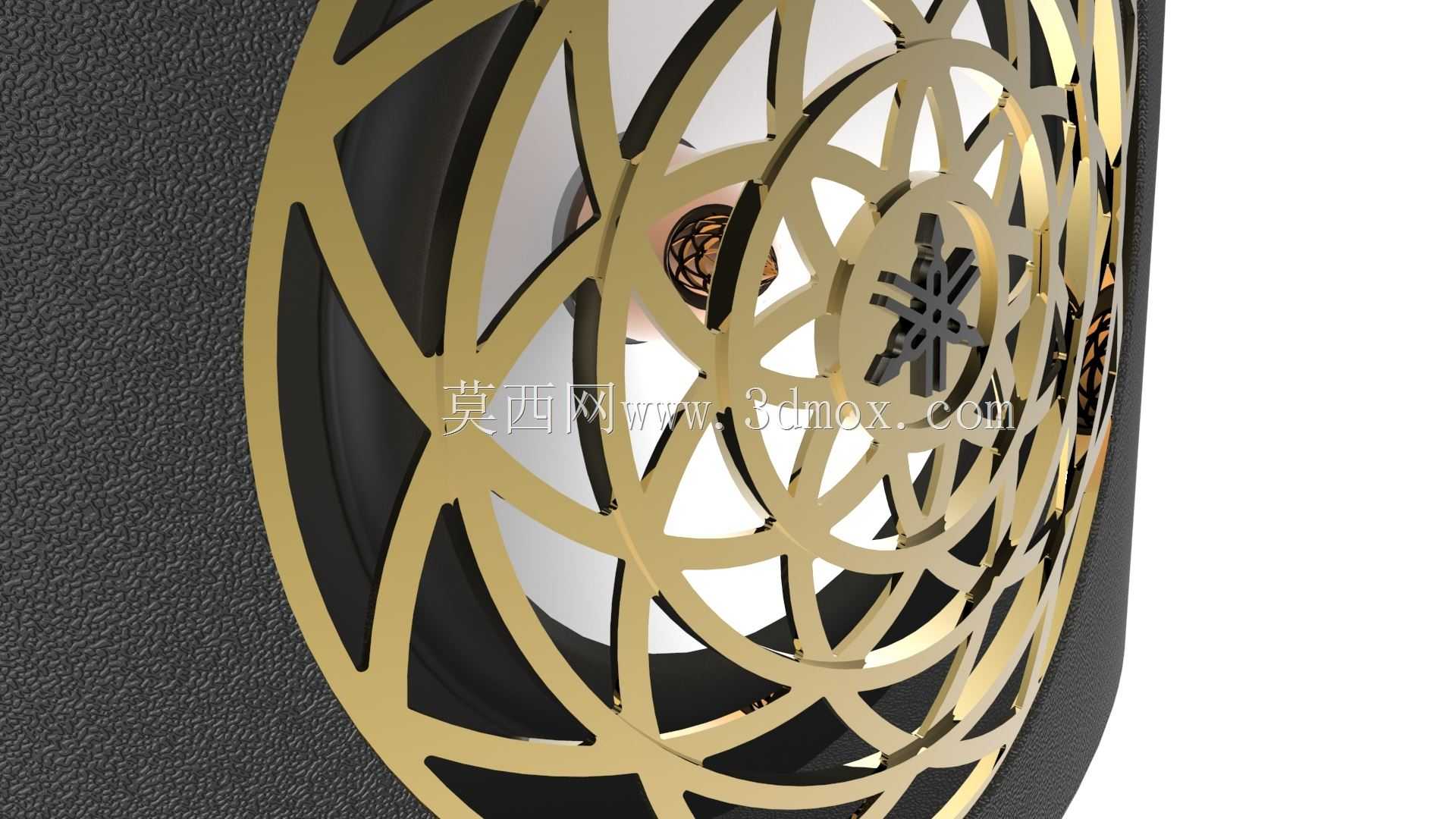

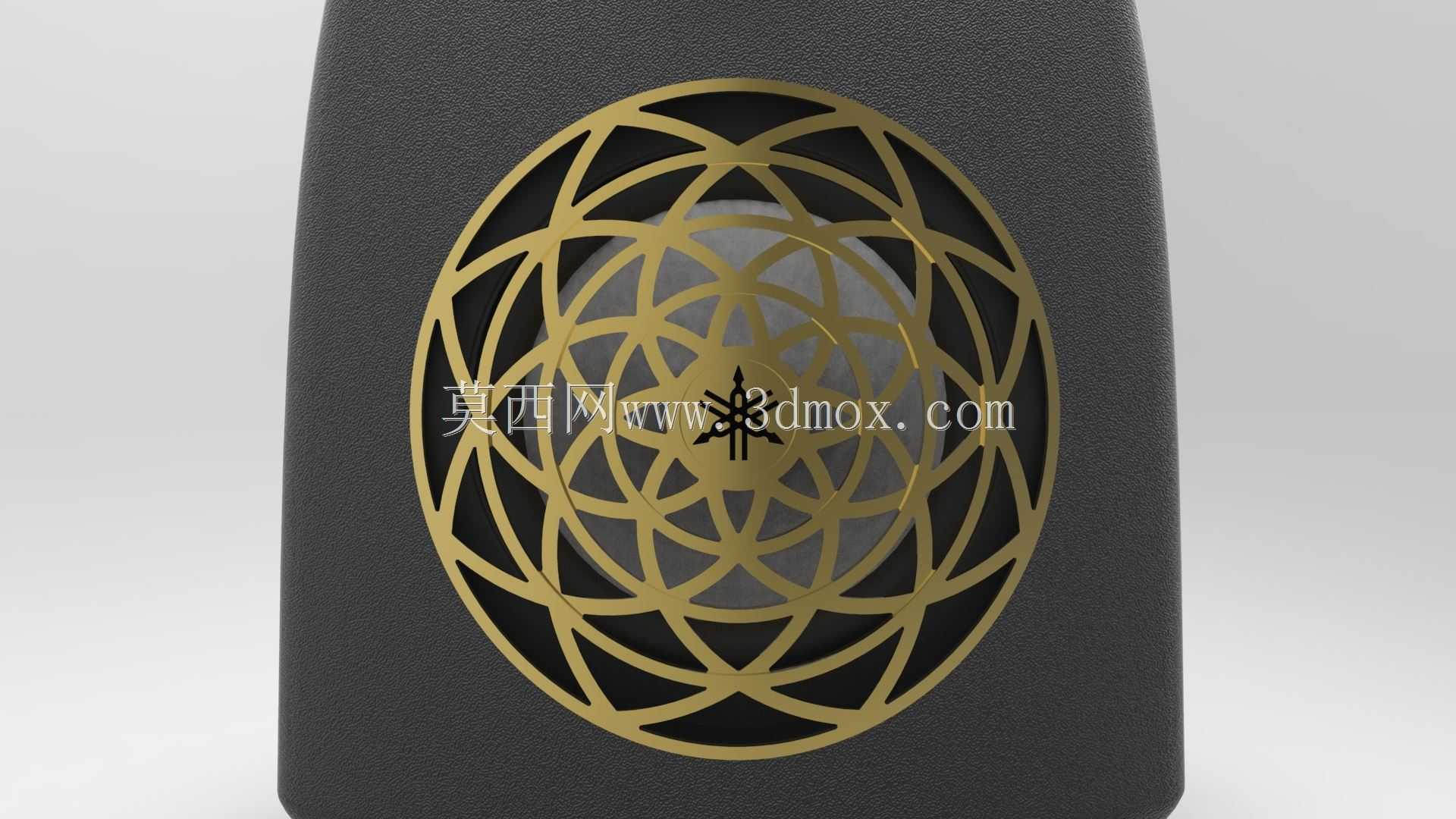

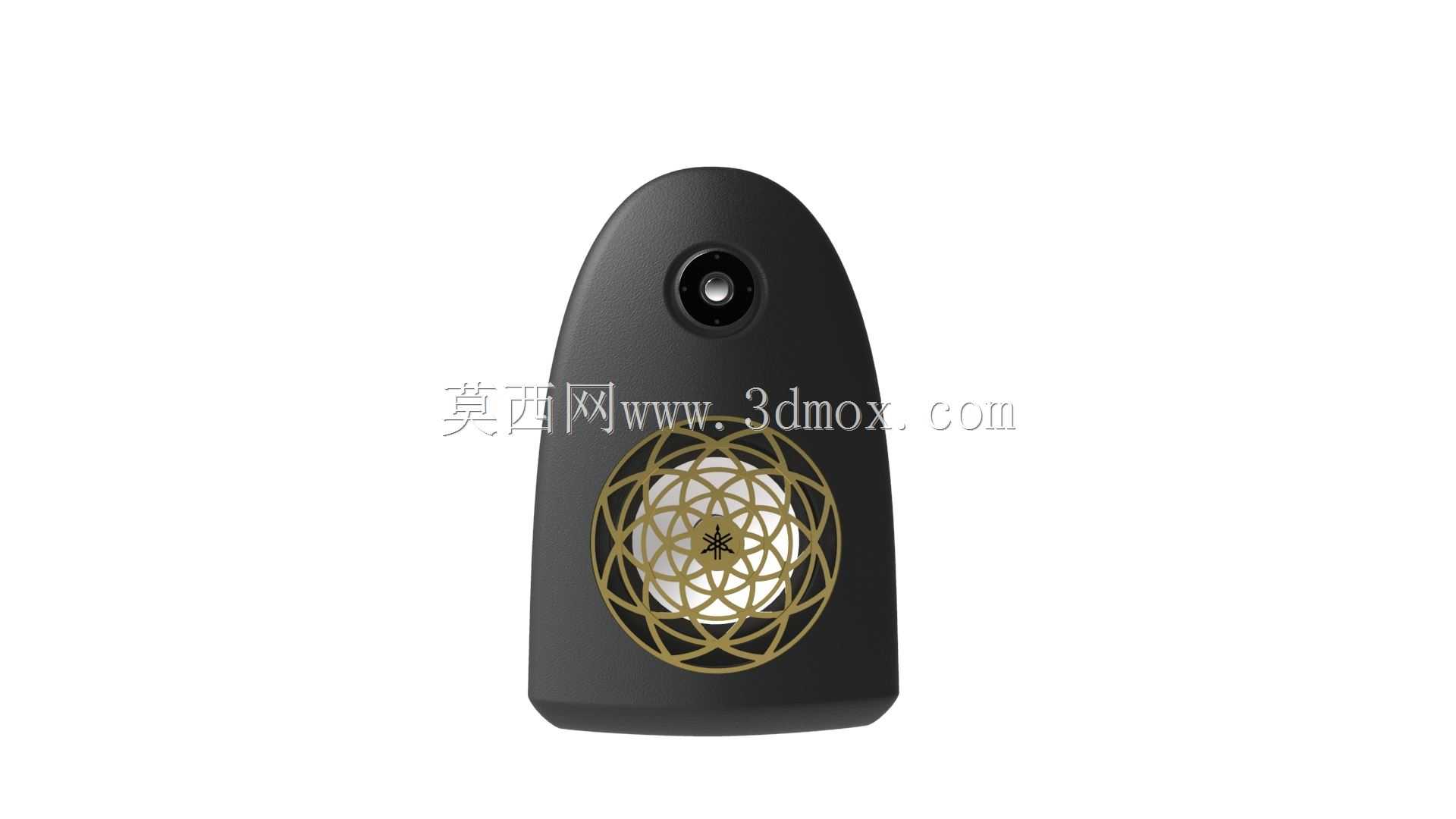

功能特性上，高音单元的出声孔做了内凹式防护设计，避免日常使用中异物触碰振膜造成损坏，正面的装饰网罩采用几何交织的镂空形态，既可以遮挡内部结构提升外观质感，也不会对高频声波的扩散造成遮挡，网罩与壳体采用卡扣式连接，无需胶水粘接，后期维护时可直接拆卸清理积尘。壳体的壁厚做了均匀化处理，整体壁厚控制在2.2mm，既保证了壳体的结构强度，避免音频播放时产生壳体谐振影响音质，也控制了整体重量，壁挂安装时不会对安装板材造成过大负载。

从建模落地的角度来看，整个结构的分型面沿着壳体最大轮廓线设置，拔模角度统一为1.5度，适配常规注塑工艺的生产要求，所有卡扣结构的弹片厚度做了0.8mm的等厚处理，保证卡扣的弹性变形量在材料允许的范围内，反复拆装不会出现断裂问题。安装凸台的定位尺寸做了±0.1mm的公差预留，可适配市面常规高音单元的替换安装，用户如果需要更换不同参数的高音单元，只需调整内部单元的固定卡位即可，无需修改外壳主体结构。
