CPU散热用径向涡轮式风扇叶轮结构

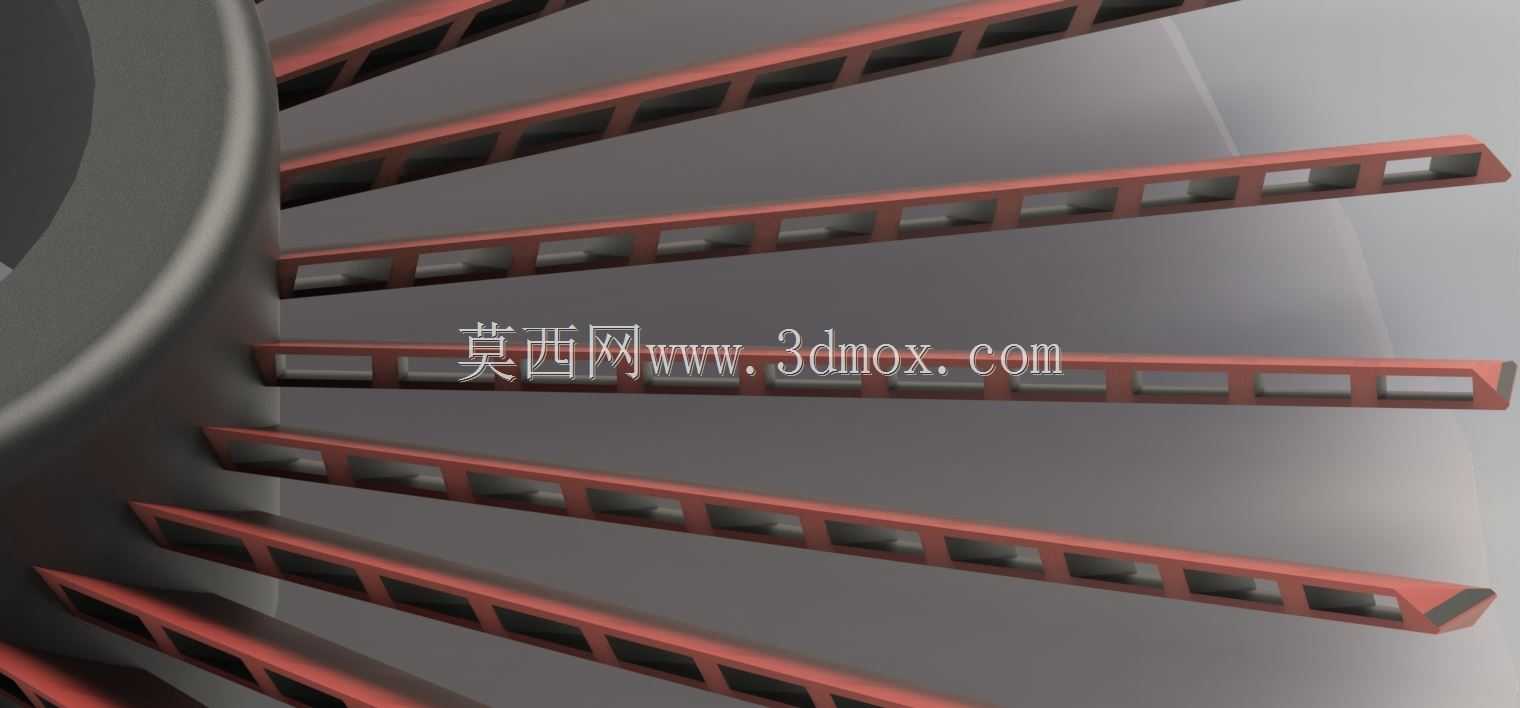

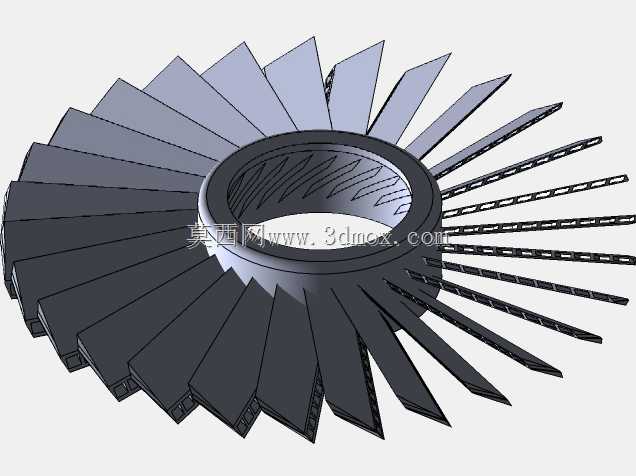

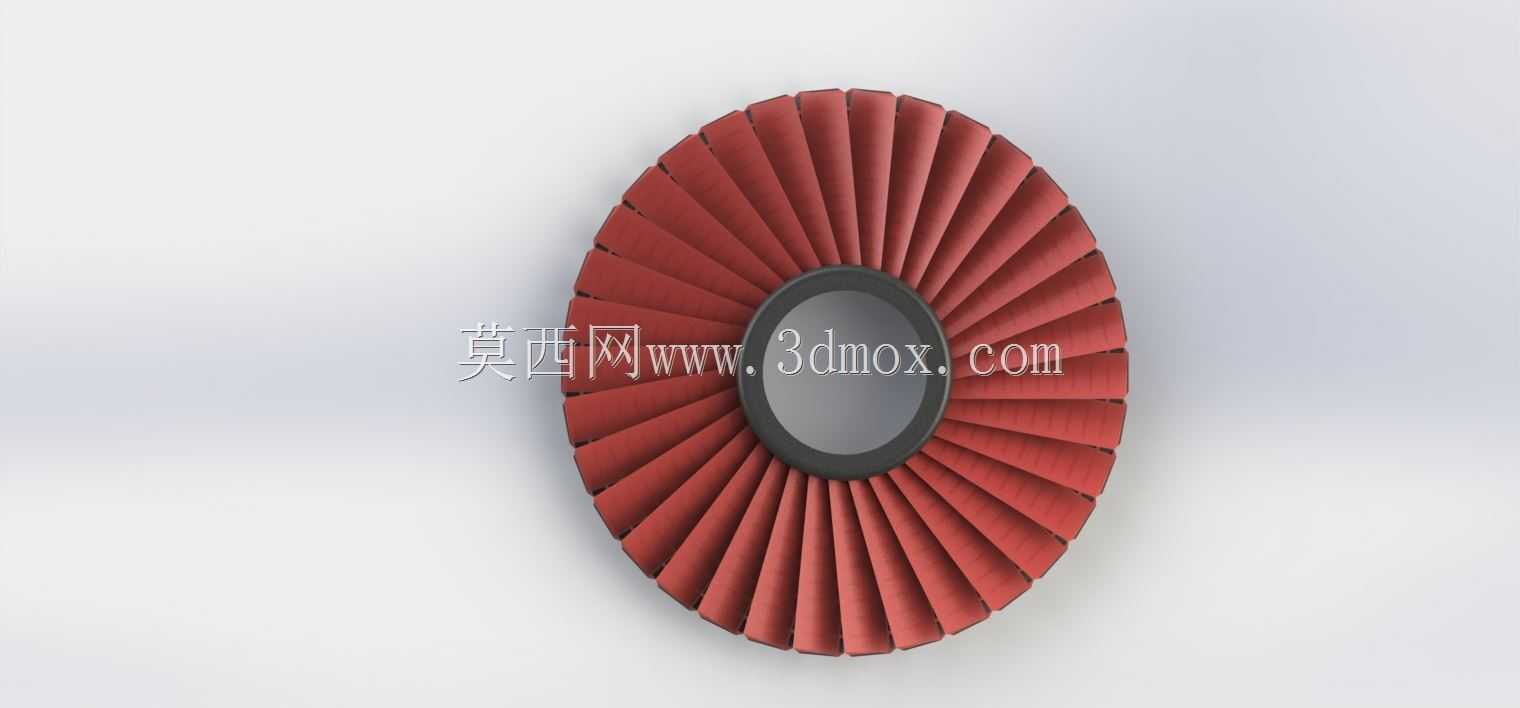

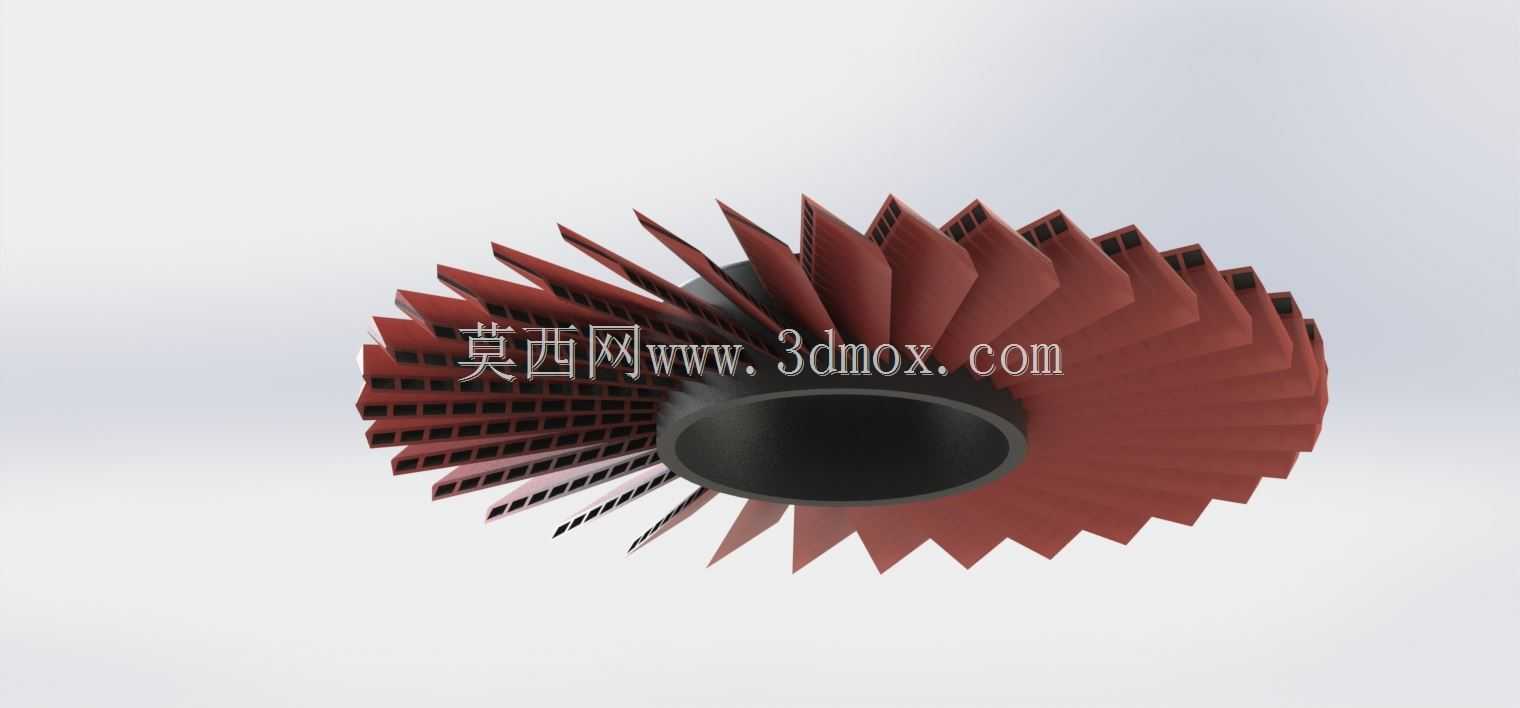

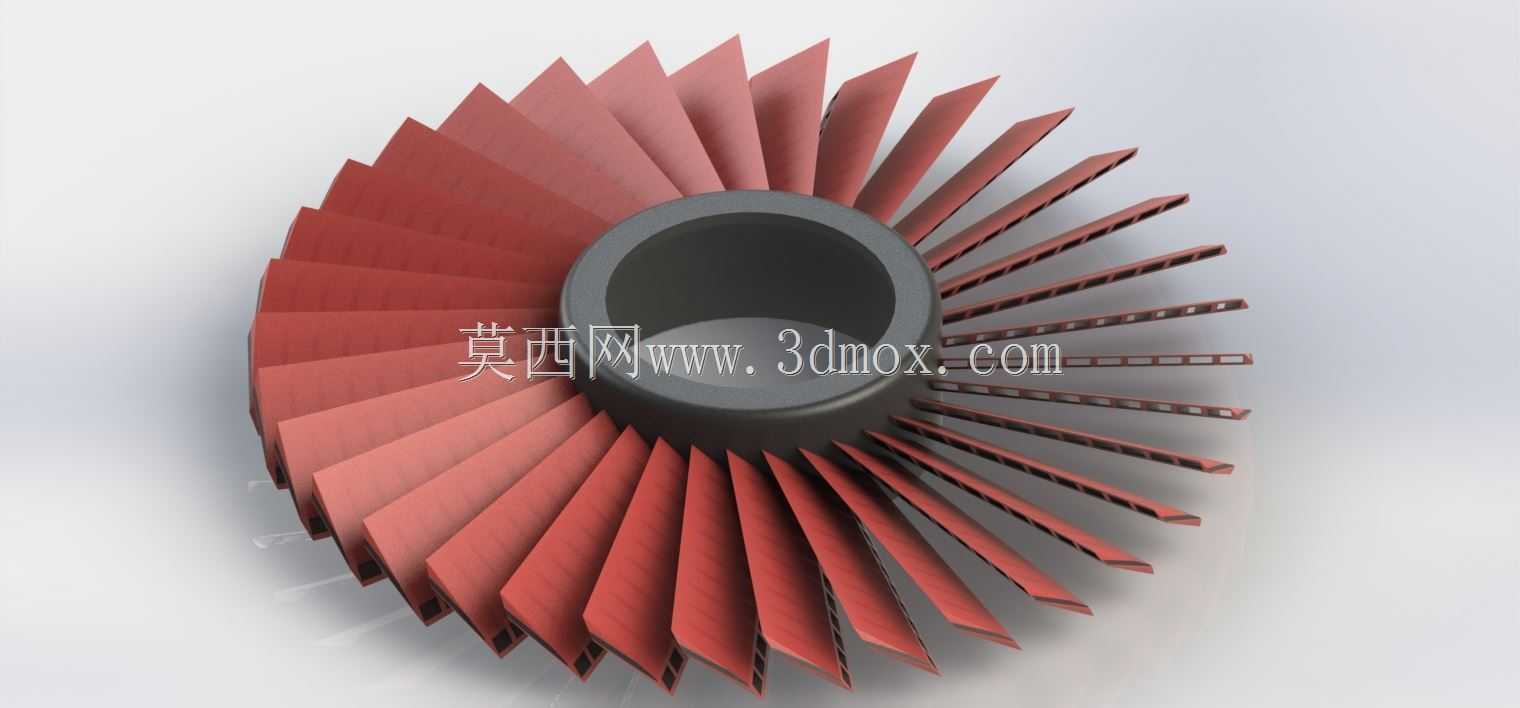

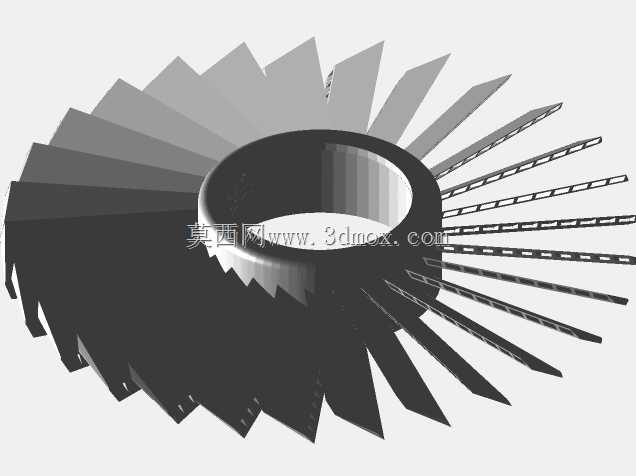

该叶轮结构主要面向桌面级CPU主动风冷散热场景，是轴改径流道散热方案中的核心动部件，区别于常规轴流扇叶的直吹设计，这类径向排布的叶片结构更适配离心式风压输出需求，能够在有限的机箱内部空间内，将鳍片传导的热量通过定向气流快速带出散热风道，避免CPU核心区域因积热出现降频问题。从实际安装边界来看，该叶轮外径为110mm，中心轴孔采用标准过盈配合尺寸设计，可直接适配市面主流台式机CPU风冷散热器的电机输出轴，安装时无需额外定制转接结构，轴向厚度控制在常规塔式散热器的兼容范围内，不会与机箱内存马甲、主板供电散热片产生安装干涉。设计过程中，叶片采用变曲率扭面构型，从靠近轮毂的根部到外缘叶尖，叶片安装角逐步递减，既保证了叶轮高速旋转时的动平衡精度，减少运行过程中的振动与风切噪音，也能优化气流在叶道内的流动路径，降低气流沿程阻力损失，提升单位转速下的风压输出能力。叶片根部与轮毂衔接处做了大圆角过渡处理，避免长期高速旋转时应力集中导致的叶片断裂问题，叶片表面做了等厚薄壁设计，在保证结构强度满足1800-2500rpm长期运行要求的前提下，尽可能降低叶轮整体重量，减少电机启动负载与运行功耗。这类叶轮结构除了应用在PC硬件散热场景外，也可经过尺寸缩放适配小型工业设备的通风散热模块、3D打印机喷头散热组件、小型投影设备的主动风冷单元，在设计建模阶段，需要重点校核叶片的固有频率，避开电机常用转速区间的共振点，同时要保证每片叶片的质心相对中心轴的力矩偏差控制在极小范围内，否则高速旋转时会产生明显的振动，连带散热鳍片产生共振噪音，甚至影响主板上其他插接硬件的连接稳定性。轮毂部分采用中空台阶结构，既可以为电机轴的固定卡簧预留安装位置，也能减少不必要的材料使用，降低叶轮整体转动惯量，让风扇转速调节的响应速度更快，适配主板PWM调速的动态控制需求。叶片外缘做了微小的倒角处理，避免安装或运维过程中锋利边缘划伤操作人员，同时也能减少叶尖与散热导风罩之间的气流泄漏，提升整体风道的密闭性，让气流能够完全按照设计路径流经散热鳍片，最大化热交换效率。
