台式机CPU风冷散热结构三维设计

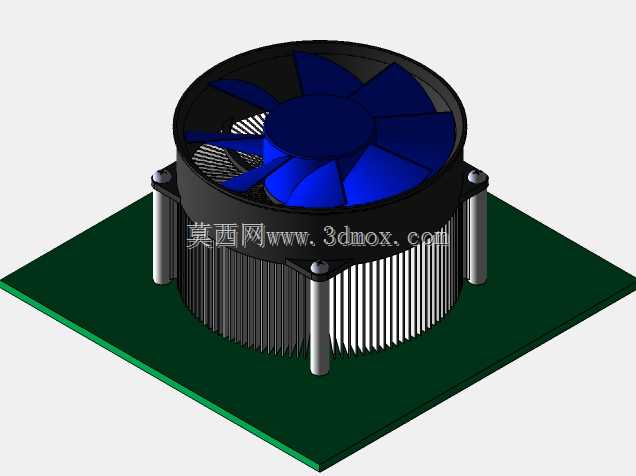

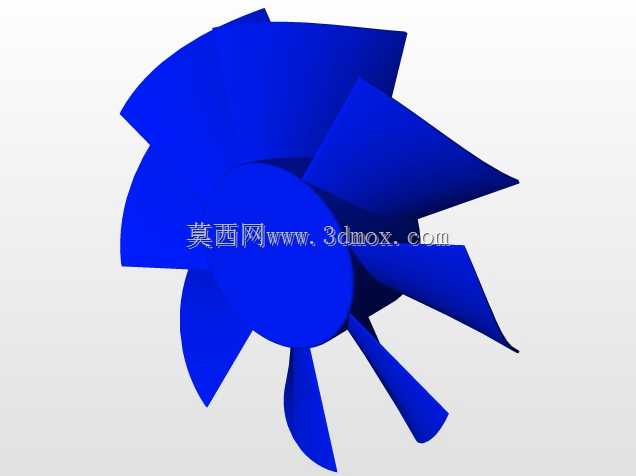

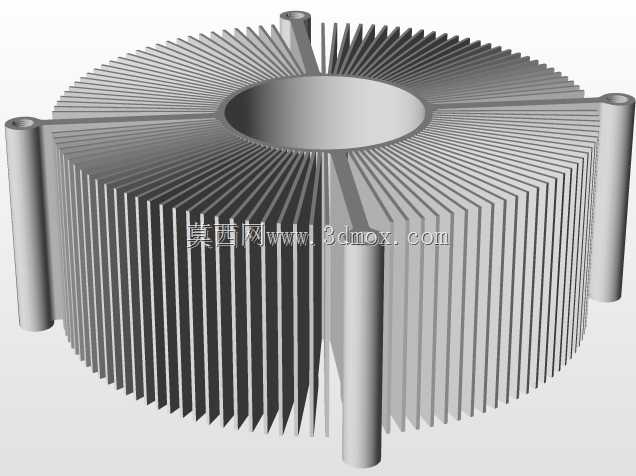

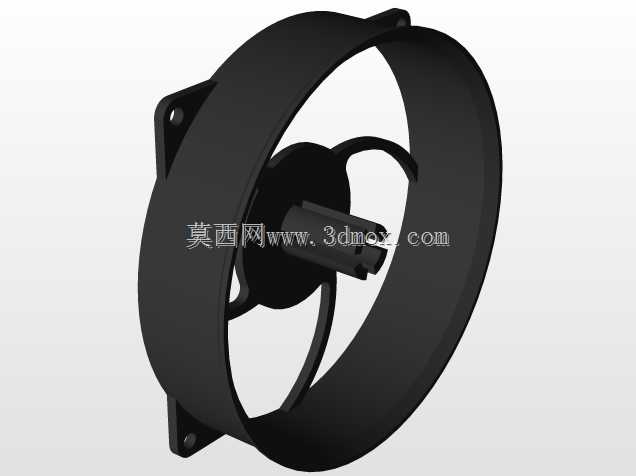

日常做PC硬件结构适配、机箱散热系统选型时，CPU风冷散热器是绕不开的核心部件，这套模型完整还原了下压式风冷散热的全部结构细节，能直接用于硬件装配干涉校验、散热风道仿真的前置参考。从实际装机场景来看，下压式风冷的核心优势是可以兼顾CPU周边供电模块、内存区域的辅助散热，不像塔式侧吹散热只聚焦CPU核心区域，在小尺寸ITX机箱、紧凑型MATX机箱的装机方案里，这类下压结构的适配性更强，不会出现和高马甲内存、机箱侧盖的干涉问题。模型里完整呈现了散热的几个核心功能模块：顶部的轴流扇叶采用七叶大倾角设计，实际运行时能在较低转速下输出足够的下压风量，扇叶做了边缘切角处理，能切割气流减少叶尖涡流带来的风噪，扇框和中心轴座的连接做了窄辐条设计，尽可能减少对出风的遮挡。下方的散热鳍片采用铝制挤型工艺的密集直鳍结构，鳍片间距控制在1.5mm左右，既能保证气流顺利穿过鳍片间隙带走热量，又能积攒足够的散热面积匹配中端CPU的热功耗需求，鳍片和底部铜质导热底座采用压接工艺结合，保证热量能快速从CPU核心传导到整个鳍片阵列。安装结构部分，模型还原了四点式卡扣固定结构，四根金属固定柱对应主板CPU插槽周边的标准安装孔位，固定柱的高度做了精准适配，安装后散热底座能完全贴合CPU表面的导热硅脂层，不会出现压合过紧压坏CPU电容、或是压合过松导致接触热阻过大的问题。设计时还考虑了扇叶的安全防护，扇框下沿做了内收的包边结构，避免安装过程中扇叶被线缆剐蹭导致停转，底部的绿色安装基准板完全对应标准ATX主板的CPU区域安装边界，做装配模拟时可以直接校验散热整体高度和周边元件的距离，比如和内存插槽的预留间隙、和主板供电散热片的避让距离，都能通过模型直接测量，不用反复打样测试。从结构设计的角度看，这套模型把散热的每个配合公差都做了还原，比如扇叶和扇框的转动间隙、鳍片和固定柱的避让槽、卡扣的弹性形变空间，都符合实际量产产品的设计逻辑，不是只做外观的示意模型，不管是做散热结构的改良设计，还是做PC装机的方案模拟，都能提供足够的结构参考。
