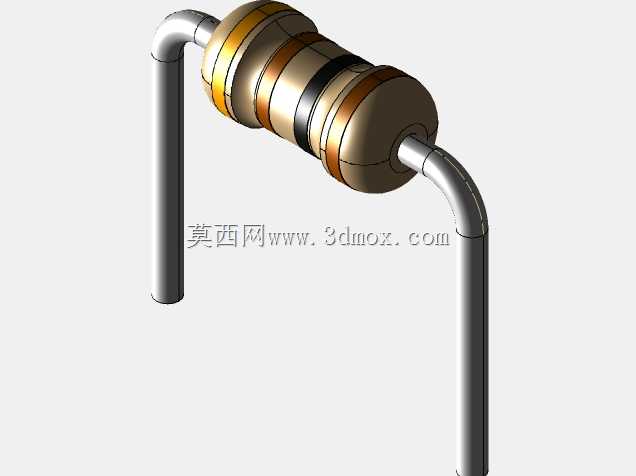

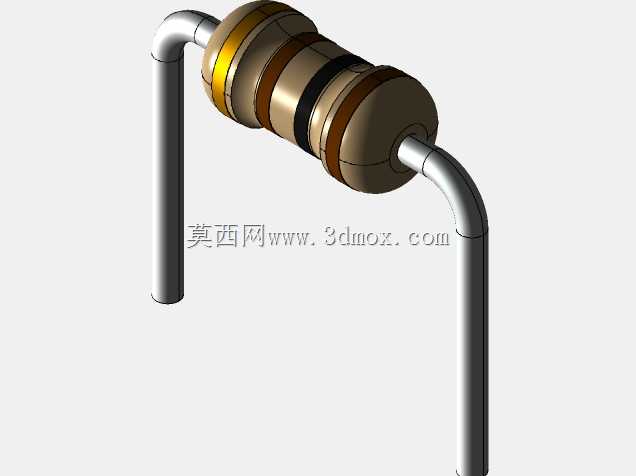

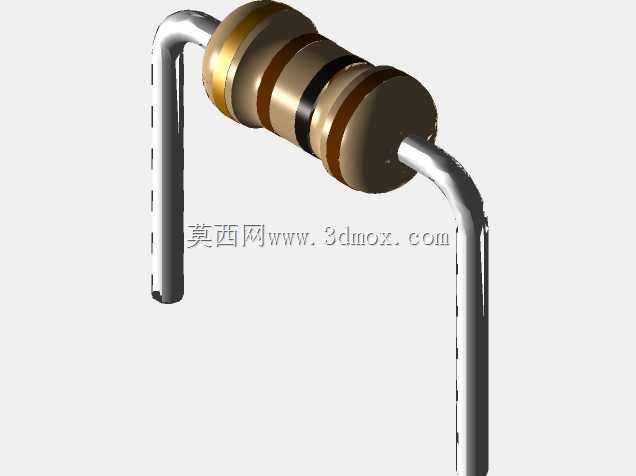

弯引脚色环圆柱电阻器三维结构

在消费电子、工业控制板卡、小型电源模块的通孔插装工艺场景中，这类弯引脚圆柱电阻是十分常见的被动元件，主要承担电路限流、分压、负载匹配的核心作用，相比贴片电阻，它的功率冗余更高，抗浪涌电流能力更强，在存在短时脉冲负载的电路段中选型优先级更高。做板级结构布局时，首先要明确它的安装边界：引脚间距6mm，电阻本体长度3.5mm，本体直径1.75mm，引脚成型后的折弯高度1.75mm，这个尺寸参数直接决定了PCB上两个焊盘的中心距、元件离板高度，以及周边元件的安全避让距离——如果布局时忽略折弯高度，后续做壳体装配时很容易出现元件顶壳的问题，尤其是在薄型手持设备的结构设计中，这类细节往往是反复改板的诱因。从设计逻辑上看，弯引脚的成型结构不是随意做的，一方面是为了适配波峰焊工艺，引脚折弯后可以卡在焊盘孔位上，避免过炉时元件受锡流冲击偏移、浮高；另一方面，弯折段可以抵消焊接热胀冷缩带来的应力，避免应力直接传递到电阻本体与引脚的结合处，长期使用后出现引脚断裂、阻值漂移的问题。本体上的色环是阻值与精度的标识结构，建模时还原色环的位置与宽度，能让三维装配评审时更直观识别元件参数，避免BOM与模型不匹配的问题。实际选型建模时还要注意，这类电阻的引脚直径通常在0.5mm左右，焊盘孔径要预留0.1-0.2mm的插装间隙，同时引脚伸出焊盘的长度要控制在1-1.5mm，满足波峰焊的吃锡要求，过长会导致剪脚工序额外增加工时，过短则容易出现虚焊。在做整机三维布线与结构干涉检查时，这个模型的还原度直接影响评审准确性：如果把引脚做成直插形态，就无法模拟实际折弯后的占用空间，很容易出现和周边接插件、电解电容的空间冲突，等到打样阶段才发现问题，会大幅拉长项目迭代周期。另外，这类电阻的本体是陶瓷封装结构，表面的环氧保护层有一定的厚度公差，建模时按标称直径做等比例建模即可，不需要额外预留过多余量，只要保证引脚的折弯半径符合加工要求——通常引脚折弯半径不小于引脚直径的1倍，避免折弯时引脚出现裂纹，影响焊接可靠性。
