2280规格B+M键M.2固态硬盘结构建模

做消费电子、工控主板结构设计的工程师，大概率都绕不开M.2接口存储模块的布局适配，这次完成的2280长度B-M键M.2存储模块三维建模，完全贴合实际量产硬件的结构特征，能直接用于主板堆叠干涉检查、机箱安装位校核、散热模组匹配等实际工程场景。日常做设备结构设计时，不管是台式机主板、笔记本内置扩展位、工业控制板卡的存储扩展槽，还是迷你主机、NAS设备的内置存储仓位，都需要精准的M.2模块模型来做前期布局验证，避免后期开模或者装机时出现干涉、安装不到位的问题。

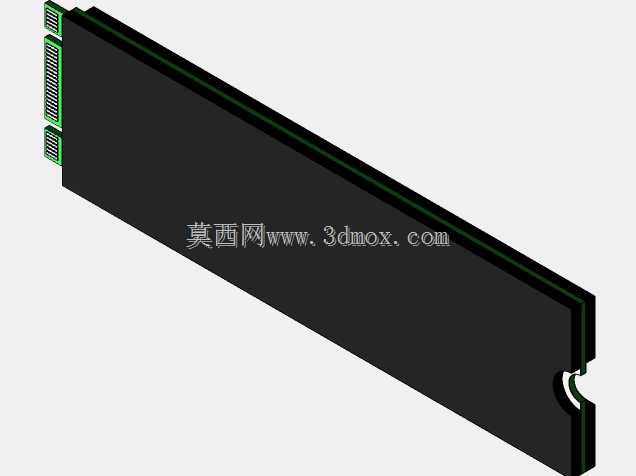

建模过程中首先卡准了2280规格的核心尺寸边界，整体板长严格控制在80mm，板宽22mm，PCB基材厚度取常规量产的1.2mm，板边金手指区域的公差按照板卡行业通用的±0.05mm控制，确保和主板M.2插槽的配合间隙符合装配要求。B-M键的缺口位置是建模的核心细节，两个键位的缺口宽度、距离板端的尺寸完全按照PCI-SIG发布的M.2接口规范绘制，既兼容SATA通道的B key定义，也支持NVMe通道的M key定义，覆盖目前市面上绝大多数双协议M.2插槽的适配需求。

模型上还原了板载存储颗粒、主控芯片、电容电阻的排布高度，不同元器件的凸起高度按照常规量产硬件的实际尺寸做了区分，没有做简化的平板处理，这样在做散热片适配的时候，可以精准计算散热垫的压缩量，避免出现散热片压合过紧损坏元器件、或者间隙过大导致导热效率不足的问题。板端的固定半圆缺口位置也严格对齐规范，距离板端的安装孔位尺寸和标准M.2固定螺柱的位置完全匹配，做主板布局的时候可以直接调用模型对齐固定柱坐标，不用反复核对安装尺寸。

从实际应用角度来说，这个模型可以直接导入各类三维装配环境，不管是做整机内部的走线空间规划，还是做M.2散热装甲的结构设计，亦或是做主板堆叠时的高度差校核，都能提供精准的尺寸参考，避免因为模型简化导致的设计误差，减少后期打样验证的迭代次数。建模时也考虑了不同使用场景的适配性，板边的倒角、金手指的倒角都按照实际加工工艺做了还原，不会出现锐边干涉装配的问题，元器件的排布也参考了市售主流双协议M.2固态的常规布局，符合绝大多数量产产品的实际结构特征，不会出现和实际硬件偏差过大导致的设计失误。
